Side 1/52

DigiLevel Compact

magnetic

AutoSound

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elek-

tromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU

ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in

Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit

Herzschrittmachern, sind zu beachten. Die Möglichkeit einer

gefährlichen Beeinussung oder Störung von und durch

elektronische Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder

unter hohen elektromagnetischen Wechselfeldern kann die

Messgenauigkeit beeinusst werden.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-

zweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Funktion / Verwendung

Digitale Elektronik-Wasserwaage

– Horizontale und vertikale Winkelanzeige

– Der Neigungsspeicher ermöglicht das Übertragen von Winkeln

– Messdaten können über die Bluetooth

-Schnittstelle übermittelt

werden

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatz-hinweise“ sowie die aktuellen

Informationen und Hinweise im Internet-Link am Ende dieser

Anleitung vollständig durch. Befolgen Sie die darin enthaltenen

Anweisungen. Diese Unterlage ist aufzubewahren und bei

Weitergabe des Gerätes mitzugeben.

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

Die DigiLevel Compact kann Winkel kontinuierlich auf 360° vermessen.

– Schalten Sie das Gerät mit Taste (1) ein.

– Der Neigungswinkel erscheint in der Anzeige (l). Werden

Neigungen über Kopf gemessen, so passt sich die

Anzeigerichtung automatisch an.

– Zusätzlich wird mit dem Symbol (a) die momentane Neigungs-

richtung angezeigt.

Achten Sie vor jeder Messung darauf, dass die Referenz-

funktion deaktiviert ist.

Einschalten und Messen

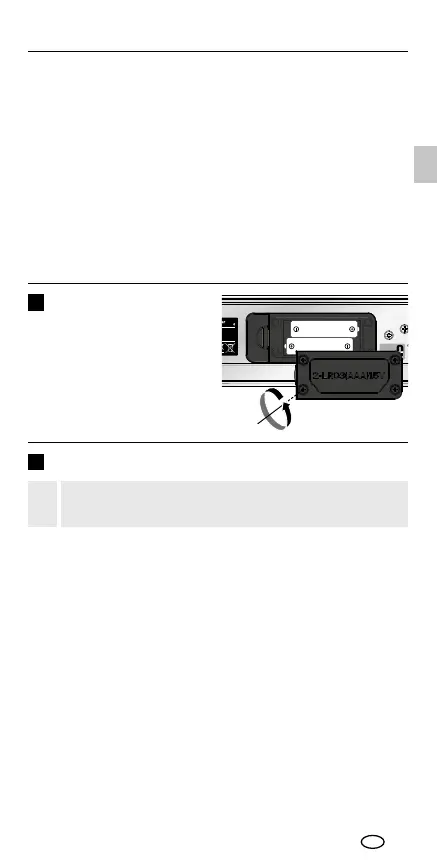

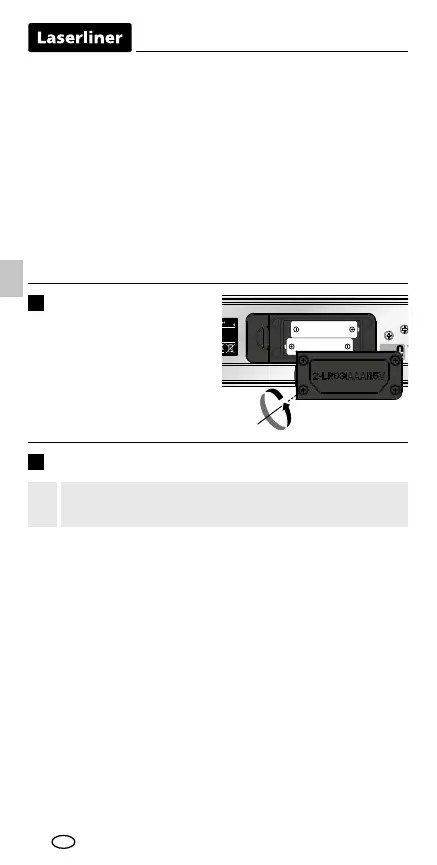

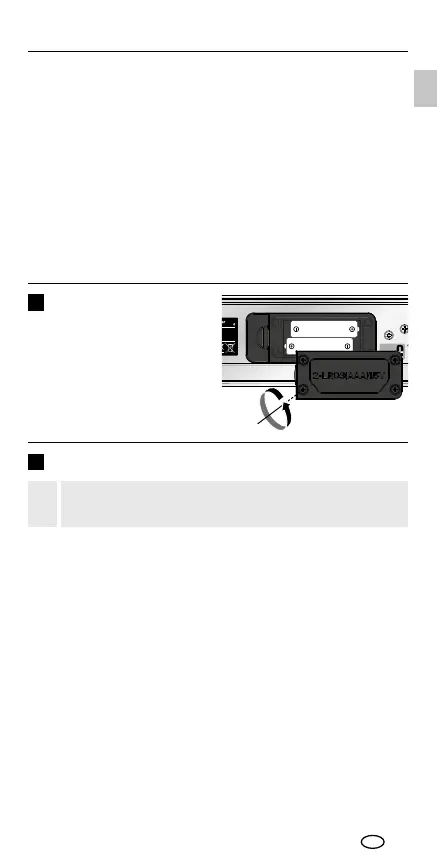

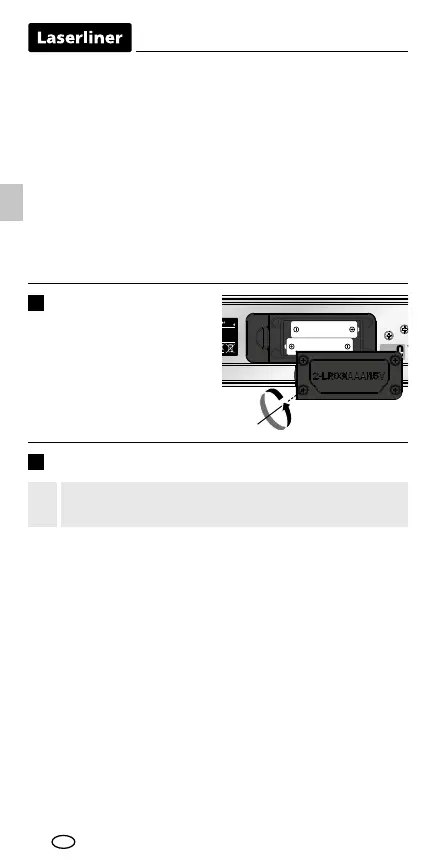

1 Batterien einlegen

Das Batteriefach öffnen

und Batterien gemäß den

Installations symbolen einlegen.

Dabei auf korrekte Polarität

achten.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.

– Das Messgerät hält die Vorschriften und Grenzwerte für die

elektromagnetische Verträglichkeit und Funkstrahlung gemäß

RED-Richtlinie 2014/53/EU ein.

– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp

DigiLevel Compact den wesentlichen Anforderungen

und sonstigen Bestimmungen der europäischen Richtlinie für

Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED)

entspricht. Der vollständige Text der EU-Konformitätserklärung

ist unter der folgenden Internetadresse verfügbar:

http://laserliner.com/info?an=AKI

3 Auswahl der Messeinheit

Mit Taste (5) wird die Messeinheit zwischen ° Grad, % und mm/m

umgeschaltet.

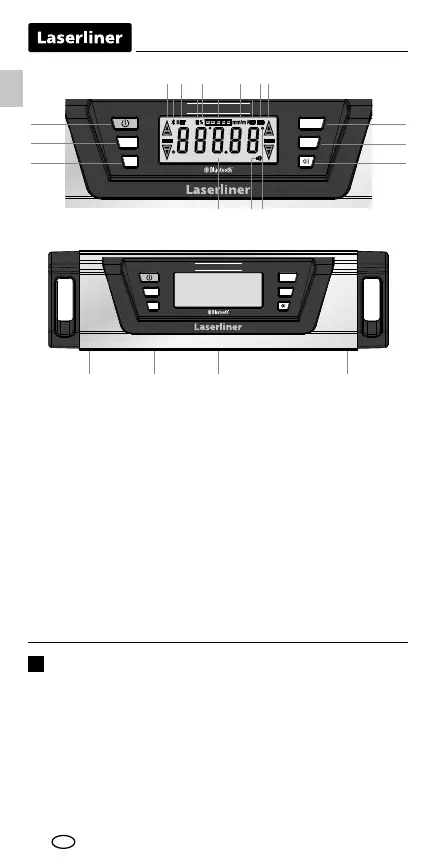

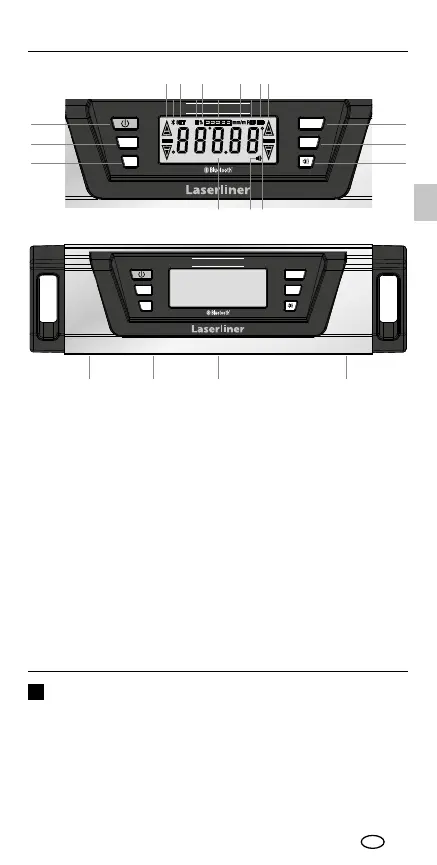

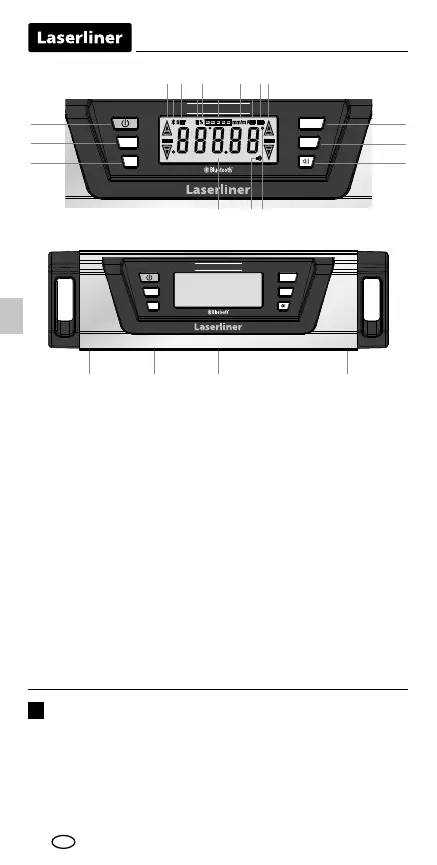

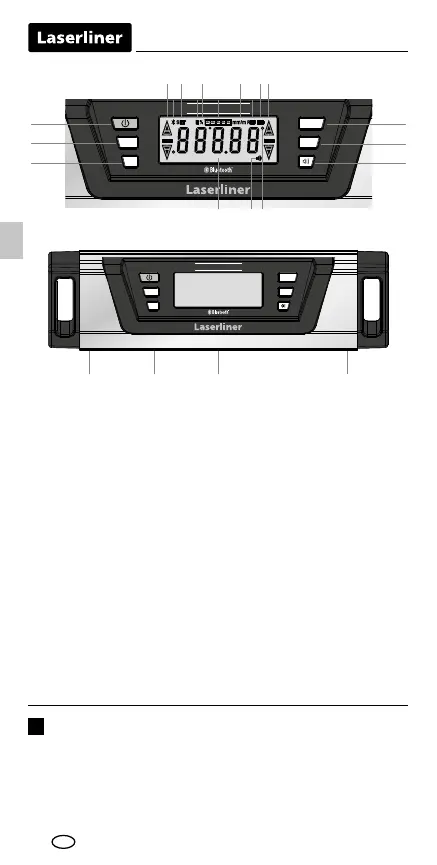

AN-/AUS-Taste / READ:

Messdaten per Bluetooth

Schnittstelle übertragen

Winkel-Referenzwert

setzen / 3 Sek.:

Empndlichkeit umstellen

Gefälle-Funktion setzen

Kalibrierung

Messeinheit umstellen

Akustischer Signalgeber

ein/aus / Hold-Funktion

Magnete

Batteriefach (Rückseite)

Messäche

Neigungsrichtung

Bluetooth

-Funktion aktiviert

Gefälle-Funktion gesetzt

HOLD: aktueller Messwert

wird gehalten

Messeinheit %

Digitale Libelle

Messeinheit mm/m

Winkel-Referenzwert gesetzt

Batteriezustand

Messeinheit ° Grad

Akustischer Signalgeber aktiv

Neigungswinkel

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

d f h

e g i

7 789

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

DigiLevel Compact

6 Ändern des Winkel-Referenzwertes

Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät

auf die gewünschte Neigung anlegen und die Taste (2) drücken.

Anschließend wechselt die Anzeige auf „0,00°”, „REF“ erscheint im

Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann

die Neigung auf andere Gegenstände übertragen werden.

Durch erneutes Drücken der Taste (2) wird der Winkel-Referenzwert

deaktiviert.

Um den aktuellen Messwert im Display zu halten die HOLD-Taste

(6) lange drücken.

HOLD5

Das Gerät ist richtig kalibriert, wenn es in beiden Positionen

(0° und 180°) die gleichen Messwerte anzeigt.

3. Jetzt die Wasserwaage um 180° horizontal drehen und

exakt auf die markierte Fläche setzen (Umschlagmessung).

Danach

die READ-Taste (1) erneut drücken

. -2- blinkt.

Der anschließende Signalton beendet den Vorgang.

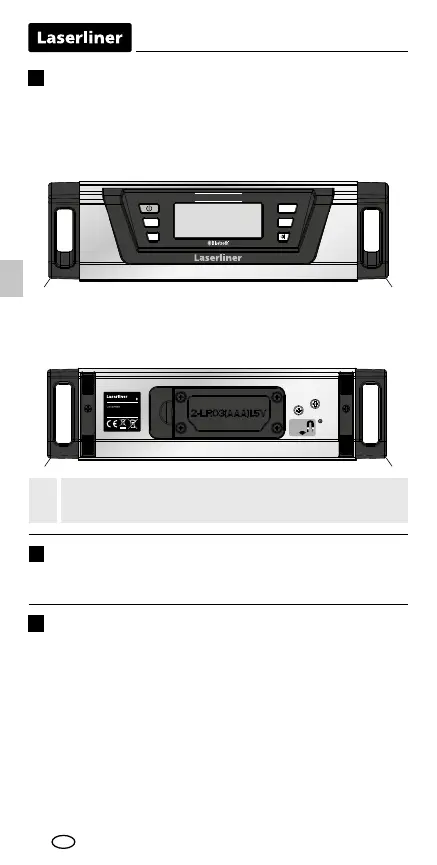

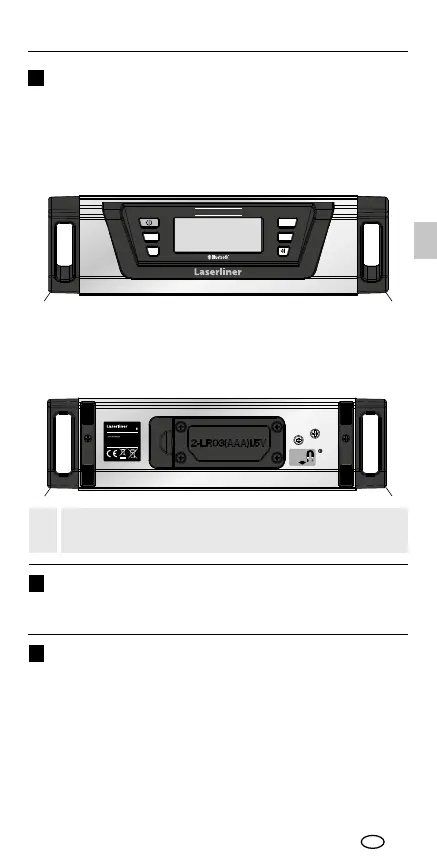

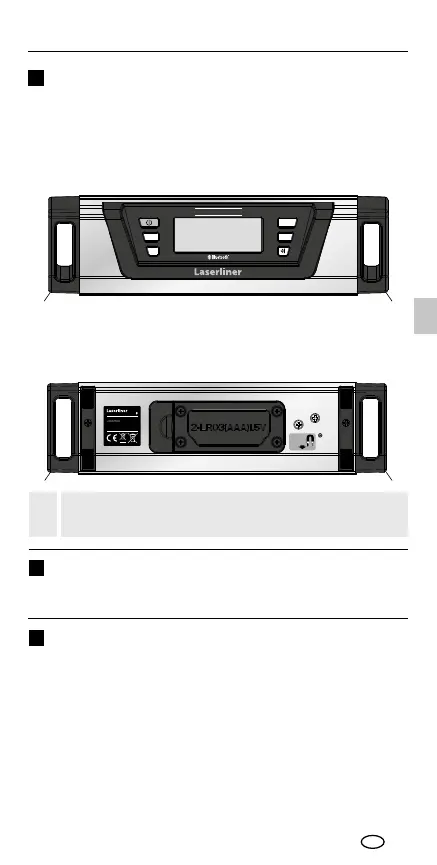

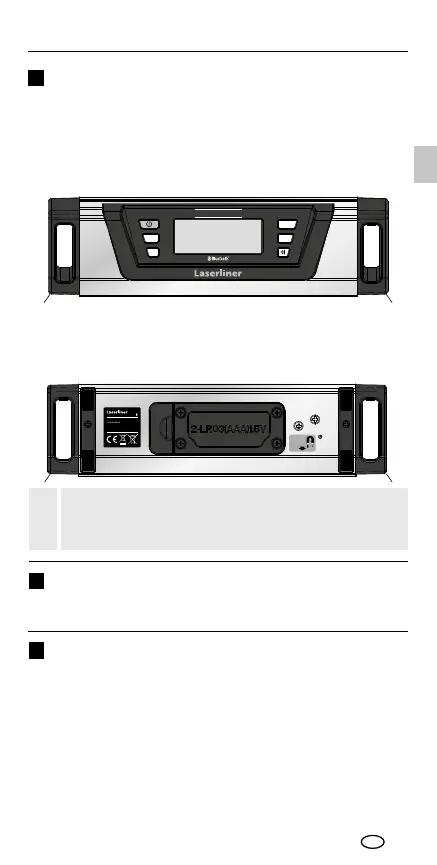

Kalibrierung

1. Die Messäche (9) vom Gerät auf einen geraden und markierten

Untergrund positionieren (siehe Abb. unten). Gerät einschalten (1)

und die CAL-Taste (4) solange drücken, bis -1- erscheint.

2. Anschließend die READ-Taste (1) drücken. -1- blinkt.

Danach wechselt die Anzeige auf -2-.

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

Wenn Sie mit einem geänderten Winkel-Referenzwert arbeiten,

wird der Signalgeber zu diesem neuen Referenzwert (0°, 45°,

90° Anzeige) aktiviert.

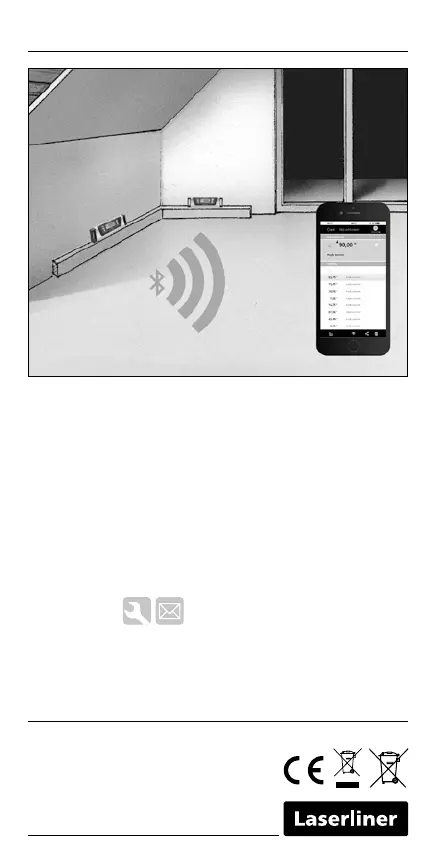

Datenübertragung

Das Gerät verfügt über eine Bluetooth

®*

-Funktion, die die

Daten-übertragung mittels Funktechnik zu mobilen Endgeräten

mit Bluetooth

®*

-Schnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Bluetooth

®*

-Verbindung

nden Sie unter http://laserliner.com/info?an=ble

Das Gerät kann eine Bluetooth

®*

-Verbindung mit Bluetooth 4.0

kompatiblen Endgeräten aufbauen.

Die Reichweite ist auf max. 10 m Entfernung vom Endgerät

ausgelegt und hängt stark von den Umgebungsbedingungen,

wie z. B. der Dicke und Zusammensetzung von Wänden,

Funkstörquellen, sowie den Sende-/Empfangseigenschaften

des Endgerätes, ab.

Bluetooth

®*

ist nach dem Einschalten immer aktiviert, da das

Funksystem auf sehr geringen Stromverbrauch ausgelegt ist.

Ein mobiles Endgerät kann sich mittels einer App mit dem

eingeschalteten Messgerät verbinden.

* Die Bluetooth

Wortmarke und das Logo sind eingetragene Warenzeichen

der Bluetooth SIG, Inc.

AUTO-OFF Funktion

Das Messgerät schaltet sich nach 10 Minuten Inaktivität automatisch

ab, um die Batterien zu schonen. Die Hintergrundbeleuchtung wird

nach 1 Minute abgeschaltet.

Mit Taste (6) wird der Signalgeber ein- / ausgeschaltet. Wenn der

Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert

steht, wird dies akustisch signalisiert.

Akustische Signalisierung

Mit Taste (3) können voreingestellte Gefälle von 1%, 2%, 3% und

4% eingestellt werden. Dazu die Taste (3) so oft drücken, bis der

gewünschte Wert im Display erscheint.

Durch langes Drücken der Taste (3) wird die Gefälle-Funktion deaktiviert.

Gefälle-Funktion

DigiLevel Compact

Achten Sie darauf, dass die Bluetooth

®*

-Schnittstelle des

mobilen Endgerätes aktiviert ist.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen

mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektro-

mechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren,

Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind

die jeweiligen nationalen Bestimmungen und Vorschriften zu berück-

sichtigen, wie beispielsweise in der Bundesrepublik Deutschland die

berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagneti-

sche Felder“.

Um eine störende Beeinussung zu vermeiden, halten Sie die Mag-

nete stets in einem Abstand von mindestens 30 cm von den jeweils

gefährdeten Implantaten und Geräten entfernt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten

Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und

Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren

Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

* Die Bluetooth

Wortmarke und das Logo sind eingetragene Warenzeichen

der Bluetooth SIG, Inc.

Nach dem Start der Applikation und aktivierter Bluetooth

®*

-Funktion

kann eine Verbindung zwischen einem mobilem Endgerät und dem

Messgerät hergestellt werden. Erkennt die Applikation mehrere

aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden

werden.

Zur Nutzung der Bluetooth

®*

-Funktion wird eine Applikation

benötigt. Diese können Sie in den entsprechenden Stores je

nach Endgerät herunterladen:

Applikation (App)

Technische Daten

Genauigkeit elektro-

nische Messung

± 0,05° bei 0° … 1°

± 0,1° bei 1° … 89°

± 0,05° bei 89° … 90°

Libellengenauigkeit

± 0,5 mm/m

Anzeigengenauigkeit 2 Dezimalstellen

Schutzart IP 67

Stromversorgung

2 x 1,5V LR03 (AAA)

Betriebsdauer ca. 55 Std.

Betriebsdaten

Funkmodul

Schnittstelle Bluetooth LE 4.x;

Frequenzband: ISM Band 2400-

2483.5 MHz, 40 Kanäle; Sendeleistung:

max. 10 mW; Bandbreite: 2 MHz; Bitrate:

1 Mbit/s; Modulation: GFSK / FHSS

Arbeitsbedingungen

-10°C … 50°C, Luftfeuchtigkeit max.

80% rH, nicht kondensierend, Arbeits-

höhe max. 2000 m über NN (Normalnull)

Lagerbedingungen

-20°C … 70°C,

Luftfeuchtigkeit max. 80% rH

Abmessungen (B x H x T)

230 x 63 x 33 mm

Gewicht

320 g (inkl. Batterien)

Technische Änderungen vorbehalten. 21W03

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AKI

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden,

um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen

ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem

Fachhändler in Verbindung oder wenden Sie sich an die Service-

abteilung von UMAREX-LASERLINER.

DigiLevel Compact

Completely read through the operating instructions, the

„Warranty and Additional Information“ booklet as well as

the latest information under the internet link at the end

of these instructions. Follow the instructions they contain.

This document must be kept in a safe place and passed on

together with the device.

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibi-

lity regulations and limits in accordance with the EMC Directive

2014/30/EU which is covered by the Radio Equipment Directive

2014/53/EU.

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers – may

apply. Electronic devices can potentially cause hazards or inter-

ference or be subject to hazards or interference.

– The measuring accuracy may be affected when working close

to high voltages or high electromagnetic alternating elds.

General safety instructions

– The device must only be used in accordance with its

intendedpurpose and within the scope of the specications.

– The measuring tools and accessories are not toys.

Keep out of reach of children.

– Modications or changes to the device are not permitted,

this will otherwise invalidate the approval and safety specications.

–

Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions

fail or the battery charge is weak.

Digital electronic spirit level

– Horizontal and vertical angle display

– The slope memory allows angles to be easily transferred

– Measured data transfer via Bluetooth

interface

Function / application

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

The DigiLevel Compact can measure angles continuously to 360°.

– Switch the DigiLevel Compact on using the on/off switch (1).

– The slope angle is shown in the display (l). If slopes are measured

overhead, the direction of display adjusts automatically.

– The current slope direction is also shown by the symbol (a).

Make sure that the reference function is deactivated before

measuring.

Switching on and measuring

1 Inserting batteries

Open the battery compartment

and insert batteries according

the symbols. Be sure to pay

attention

to polarity.

– The measuring device is equipped with a wireless interface.

– The measuring device complies with electromagnetic

compatibility and wireless radiation regulations and limits

in accordance with the RED 2014/53/EU.

– Umarex GmbH & Co. KG hereby declares that the DigiLevel

Compact radio equipment complies with the essential require-

ments and other provisions of the European Radio Equipment

Directive 2014/53/EU (RED). The EU Declaration of Conformity

can be found in its entirety at the following address:

http://laserliner.com/info?an=AKI

Safety instructions

Dealing with RF radiation

DigiLevel Compact

7 789

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

d f h

e g i

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

3 Selection of unit of measurement

Button (5) allows the desired unit of measurement to be selected

(° degrees, %, mm/m).

ON/OFF button / READ:

Transfer measured data via

Bluetooth

interface

Angle reference value

setting / 3 sec.: change

sensitivity

Set gradient function

Calibration

Change units of measure

Acoustic signal generator

ON/OFF /

Hold function

Magnets

Battery compartment (Rear)

Measuring surface

Slope direction

Bluetooth

function activated

Gradient function set

HOLD: current measured

value is held

Unit of measurement %

Digital bubble level

Unit of measurement mm/m

Angle reference set

Battery charge

Unit of measurement ° degrees

Acoustic signal generator active

Slope angle

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

With button (2), it is possible to transfer angles elsewhere.

To do so, set the device to the desired slope and press button (2).

The display then changes to „0.00°“, „REF“ appears on the display

and the required reference angle is set. The slope can now be

transferred to other objects.

Press button (2) again to deactivate the angle reference.

6 Changing the angle reference value

The unit is properly calibrated when it displays the same

measurement value, i.e. the underlying surface‘s deviation

from absolute level, in both positions (0° and 180°).

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

Hold down the HOLD button (6) to keep displaying the current

measured value.

HOLD5

3. Now turn the unit around horizontally (end-for-end) by 180°

such that its ends are positioned opposite where they previously

were but again exactly at the underlying surface marks (reverse

measurement). Then press the READ button (1) again. -2-

ashes. The subsequent acoustic signal concludes the process.

1. Place the unit with its measuring edge (9) down on a straight surface

and mark the positions of the unit‘s ends on the underlying surface

(see Fig. below). Switch the unit on (1) and press the CAL button (4)

until -1- will appear in the display.

2. Then press the READ button (1). -1- ashes.

The display then changes to -2-.

Calibration

DigiLevel Compact

Data transfer

The device features a Bluetooth

®*

function that enables

wireless data transfer to mobile devices with a Bluetooth

®*

interface (such as a smartphone or tablet).

The system prerequisites for a Bluetooth

®*

connection are

specified at http://laserliner.com/info?an=ble

The device can set up a Bluetooth

®*

connection with

Bluetooth 4.0 compatible devices.

The range is set to a maximum distance of 10 m from the terminal

device and greatly depends on the ambient conditions such as the

thickness and composition of walls, sources of interference as well

as the transmit / receive properties of the terminal device.

Once it has been activated, Bluetooth

®*

remains switched on inde-

nitely as the radio system is designed with exceptionally low power

consumption.

A mobile device can link up to the active measuring device via

an app.

* The Bluetooth

word mark and the logo are registered trademarks of

Bluetooth SIG Inc.

AUTO OFF function

In order to preserve the batteries, the measuring device switches off

automatically if it is left idle for 10 minutes. Backlighting switches

off after 1 minute.

When working with a changed angle reference value,

the acoustic signal is activated on reaching the new reference

value (0°, 45°, 90° display).

Acoustic signal

The acoustic signal can be switched on or off with button (6).

When the angle of slope stands at 0°, 45°, 90° or the most recently

stored value, this is indicated by an acoustic signal.

Gradient function

Preset gradients of 1%, 2%, 3% and 4% can be set using

the button (3). Keep pressing the button until the required

value is displayed.

The gradient function is switched off by pressing

and holding button (3).

Danger – powerful magnetic fields

Powerful magnetic elds can adversely affect persons with active

medical implants (e.g. pacemaker) as well as electromechanical

devices (e.g. magnetic cards, mechanical clocks, precision mecha-

nics, hard disks).

With regard to the effect of powerful magnetic elds on persons,

the applicable national stipulations and regulations must be

complied with such as BGV B11 §14 „electromagnetic elds“

(occupational health and safety - electromagnetic elds) in the

Federal Republic of Germany.

To avoid interference/disruption, always keep the implant or

device a safe distance of at least 30cm away from the magnet.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning

agents, scouring agents and solvents. Remove the battery(ies)

before storing for longer periods. Store the device in a clean and

dry place.

* The Bluetooth

word mark and the logo are registered trademarks of

Bluetooth SIG Inc.

After starting the app and activating the Bluetooth

®*

function,

a connection can be set up between a mobile device and the

measuring device. If the app detects several active measuring

devices, select the matching device.

This measuring device can be connected automatically the next

time it is switched on.

Make sure that the Bluetooth

®*

interface of the mobile

device is activated.

Application (app)

An app is required to use the Bluetooth

®*

function. You can

download the app from the corresponding stores for the specic

type of terminal device:

DigiLevel Compact

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

This product is an electric device and must

be collected separately for disposal according

to the European Directive on waste electrical

and electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=AKI

Subject to technical change without notice. 21W03

Technical data

Electronic measuring

precision

± 0.05° at 0° … 1°

± 0.1° at 1° … 89°

± 0,05° at 89° … 90°

Vial accuracy

± 0.5 mm/m

Display accuracy 2 decimal places

Protection class

IP 67

Power supply 2 x 1.5V LR03 (AAA)

Operating time approx. 55 hours

Radio module

operating data

Bluetooth LE 4.x interface;

Frequency band: ISM band

2400–2483.5 MHz, 40 channels;

Transmission power: max. 10mW;

Bandwidth: 2 MHz; Bit rate: 1 Mbit/s;

Modulation: GFSK/FHSS

Operating conditions

-10°C … 50°C, max. humidity 80% rH,

no condensation, max. working altitude

2000 m above sea level

Storage conditions -20°C … 70°C, max. humidity 80% rH

Dimensions (W x H x D)

230 x 63 x 33 mm

Weight

320 g (incl. batteries)

Calibration

The measuring device must be calibrated and tested on a regular

basis to ensure it is accurate and working properly. We recommend

carrying out calibration once a year. Contact your distributor or

the UMAREX-LASERLINER service department.

Lees de handleiding, de bijgevoegde brochure ‚Garantie-

en aanvullende aanwijzingen‘ evenals de actuele informatie

en aanwijzingen in de internet-link aan het einde van deze

handleiding volledig door. Volg de daarin beschreven aan-

wijzingen op. Bewaar deze documentatie en geef ze door

als u het apparaat doorgeeft.

Veiligheidsinstructies

Omgang met elektromagnetische straling

– Het meettoestel voldoet aan de voorschriften en grenswaarden

voor de elektromagnetische compatibiliteit volgens de EMC-

richtlijn 2014/30/EU die wordt afgedekt door de radio-

apparatuurrichtlijn 2014/53/EU (RED).

–

Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen

op pompstations of in de buurt van personen met een pacemaker,

moeten in acht worden genomen. Een gevaarlijk effect op of

storing van en door elektronische apparaten is mogelijk.

– Bij de toepassing in de buurt van hoge spanningen of hoge elektro-

magnetische wisselvelden kan de meetnauwkeurigheid negatief

worden beïnvloed.

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven

speccaties.

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed.

Buiten het bereik van kinderen bewaren.

– Ombouwwerkzaamheden of veranderingen aan het apparaat

zijn niet toegestaan, hierdoor komen de goedkeuring en de

veiligheidsspecicatie te vervallen.

– Stel het apparaat niet bloot aan mechanische belasting,

extreme temperaturen, vocht of sterke trillingen.

– Het apparaat mag niet meer worden gebruikt als een of meerdere

functies uitvallen of de batterijlading zwak is.

Functie / toepassing

Digitale elektronische waterpas

– Horizontale en verticale hoekindicator

– Dankzij het neigingsgeheugen kunnen hoeken eenvoudig worden

overgedragen

– De meetgegevens kunnen via de Bluetooth

-interface worden

overgedragen

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

De DigiLevel Laser DigiLevel Compact kan hoeken constant

op 360° meten.

– Schakel het apparaat in met toets (1).

– De neigingshoek verschijnt in de weergave (l). Wanneer neigingen

boven hoofdhoogte gemeten worden, past de weergaverichting

zich automatisch aan.

– Bovendien wordt met het symbool (a) de actuele neigingsrichting

weergegeven.

Let voor iedere meting op dat de referentiefunctie

gedeactiveerd is

Inschakelen en meten

Plaatsen van de batterijen

Open het batterijvakje en plaats

de batterijen overeenkomstig de

installatiesymbolen. Let daarbij

op de juiste polariteit.

Veiligheidsinstructies

Omgang met radiograsche straling

– Het meettoestel is uitgerust met een radiograsche interface.

– Het meettoestel voldoet aan de voorschriften en grenswaarden

voor de elektromagnetische compatibiliteit en radiograsche

straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).

– Bij dezen verklaart Umarex GmbH & Co. KG dat het radio-

grasche installatietype DigiLevel Compact voldoet

aan de wettelijke eisen en verdere bepalingen van de Europese

radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst

van de EU-verklaring van overeenstemming is beschikbaar

onder het volgende internetadres:

http://laserliner.com/info?an=AKI

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

d f h

e g i

7 789

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

AAN- / UIT-toets / READ:

meet-gegevens overdragen

via Bluetooth

-interface

Hoek-referentiewaarde

instellen / 3 sec.:

Gevoeligheid wijzigen

Afschot-functie instellen

Kalibratie

Meeteenheid omschakelen

Akoestische signaalgever

aan/uit / Hold-functie

Magneten

Batterijvakje (Achterzijde)

Meetoppervlak

Neigingrichting

Bluetooth

-functie geac-

tiveerd

Afschot-functie ingesteld

HOLD: actuele meetwaarde

wordt gehouden

Meeteenheid %

Digitale libel

Meeteenheid mm/m

Hoek-referentiewaarde

ingesteld

Indicator batterijtoestand

Meeteenheid ° graad

Akoestische signaalgever

actief Neigingshoek

3 Keuze van de meeteenheid

Met toets (5) kunt u de meeteenheid tussen °graden, % en mm/m

omschakelen.

DigiLevel Compact

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

Kalibratie

1. Positioneer het meetoppervlak (9) van het apparaat op een rechte

en gekenmerkte ondergrond (zie afb. beneden).

Schakel het appa-

raat in (1) en houd de CAL-toets (4) ingedrukt totdat -1- verschijnt.

2. Druk vervolgens de READ-toets (1) in. -1- knippert.

Daarna schakelt de weergave over naar -2-.

3. Draai de waterpas nu horizontaal 180° en plaats deze exact

op het gekenmerkte oppervlak (omslagmeting).

Daarna schakelt de weergave over naar -2-.

Het volgende signaalgeluid sluit het proces af.

6 Veranderen van de hoek-referentiewaarde

Met toets (2) kunnen neigingen worden overgedragen. Leg daarvoor

het apparaat aan op de gewenste neiging en druk op toets (2).

Vervolgens schakelt de weergave om naar ‚0,00°‘, ‚REF‘ verschijntop

het display en de gewenste referentiehoek is ingesteld.

Nu kan de neiging op andere voorwerpen worden overgedragen.

Door opnieuw op de toets (2) te drukken wordt de referentiewaarde

gedeactiveerd.

Het apparaat is correct gekalibreerd wanneer in beide

posities (0° en 180°) dezelfde meetwaarden worden

weergegeven.

Druk de Hold-toets (6) lang in om de actuele meetwaarde op het

display vast te houden.

HOLD5

Gegevensoverdracht

Het toestel beschikt over een Bluetooth

®*

-functie die de gege-

vensoverdracht naar mobiele eindtoestellen met een Bluetooth

®*

interface (bijv. smartphone, tablet) mogelijk maakt door middel

van radiografische techniek.

Voor de systeemvereisten van een Bluetooth

®*

-verbinding

verwijzen wij naar http://laserliner.com/info?an=ble

Het toestel kan een Bluetooth

®*

-verbinding opbouwen

met toestellen die compatibel zijn met Bluetooth 4.0.

De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in

sterke mate afhankelijk van de omgevingsvoorwaarden zoals

bijv.

de dikte en de samenstelling van muren, van radiografische storings-

bronnen en van de verzendings-/ontvangsteigenschappen van het

eindtoestel.

Bluetooth

®*

is na het inschakelen altijd geactiveerd omdat dit maar

een heel gering stroomverbruik heeft.

Via een app kan een mobiel eindtoestel een verbinding maken met

het ingeschakelde meettoestel.

* Het Bluetooth

-woordmerk en het logo zijn geregistreerde handelsmerken

van Bluetooth SIG, Inc.

Auto Off-functie

Het meetapparaat schakelt na 10 minuten inactiviteit automatisch

uit om de batterijen te sparen. De achtergrondverlichting wordt

na aoop van 1 minuut uitgeschakeld.

Wanneer u met een gewijzigde hoek-referentiewaarde

werkt, wordt de signaalgever bij deze nieuwe referentie-

waarde (0°, 45°, 90° weergave) geactiveerd.

Akoestische signalering

Met toets (6) wordt de signaalgever in-/uitgeschakeld. Wanneer de

neigingshoek op 0°, 45°, 90° of de laatste geheugenwaarde staat,

wordt dit akoestisch gesignaleerd.

Afschot-functie

Met de toets (3) kunnen vooringestelde afschotten van 1 %, 2 %, 3 %

en 4 % worden ingesteld. Druk daarvoor steeds weer op de toets

(3) totdat de gewenste waarde op het display verschijnt. Door het

lang indrukken van de toets (3) te drukken wordt de afschot-functie

gedeactiveerd.

DigiLevel Compact

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben

op personen met actieve implantaten (bijv. pacemakers) alsmede op

elektromechanische apparaten (bijv magneetkaarten, mechanischen

horloges, jne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op

personen dienen

de desbetreffende nationale bepalingen en voorschriften te worden

nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift

van de wettelijke ongevallenverzekering BGV B11 §14 ‚Elektromagne-

tische Felder‘ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op

een afstand van ten minste 30 cm van de bedreigde implantaten en

apparaten te houden.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd

het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder

de batterij(en) voordat u het apparaat gedurende een langere tijd

niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

* Het Bluetooth

-woordmerk en het logo zijn geregistreerde handelsmerken

van Bluetooth SIG, Inc.

Na de start van de applicatie en de geactiveerde Bluetooth

®*

functie kan een mobiel eindtoestel een verbinding maken met

het meettoestel. Als de applicatie meerdere actieve meettoestellen

herkent, kiest u het passende meettoestel uit de lijst.

Bij de volgende start kan de verbinding naar dit meettoestel

automatisch tot stand worden gebracht.

Let op dat de Bluetooth

®*

-interface van het mobiele

eindtoestel geactiveerd moet zijn.

Applicatie (app)

Voor het gebruik van de Bluetooth

®*

-functie is een applicatie

vereist. Deze kunt u al naargelang het eindtoestel in de

betreffende ‚stores‘ downloaden:

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde

normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens

de Europese richtlijn voor oude elektrische en elektro-

nische apparatuur gescheiden verzameld en afgevoerd

worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AKI

Technische veranderingen voorbehouden. 21W03

Technische gegevens

Exactheid van de

elektronische meting

± 0,05° bij 0° … 1°

± 0,1° bij 1° … 89°

± 0,05° bij 89° … 90°

Exactheid van de libellen

± 0,5 mm/m

Weergavenauwkeurigheid

2 decimaalcijfers

Beschermingskaart IP 67

Stroomverzorging

2 x 1,5V LR03 (AAA)

Bedrijfsduur

ca. 55 uur

Bedrijfsgegevens

radiograsche module

Interface Bluetooth LE 4.x; Frequentieband:

ISM band; 2400-2483.5 MHz,

40 kanalen; zendvermogen: max.

10 mW; bandbreedte: 2 MHz: bitrate:

1 Mbit/s; modulatie: GFSK / FHSS

Werkomstandigheden

-10°C … 50°C, luchtvochtigheid

max. 80% rH, niet-condenserend,

werkhoogte max. 2000 m boven NAP

(Nieuw Amsterdams Peil)

Opslagvoorwaarden

-20°C … 70°C,

luchtvochtigheid max. 80% rH

Afmetingen (B x H x D) 230 x 63 x 33 mm

Gewicht

320 g (incl. batterijen)

Kalibratie

Het meettoestel moet regelmatig gekalibreerd en gecontroleerd

worden om de nauwkeurigheid en de functie te waarborgen.

Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem

hiervoor contact op met uw vakhandelaar of de serviceafdeling

van UMAREX-LASERLINER.

DigiLevel Compact

Du bedes venligst læse betjeningsvejledningen, det ved-

lagte hæfte „Garanti- og supplerende anvisninger“ samt

de aktuelle oplysninger og henvisninger på internet-linket i

slutning af denne vejledning fuldstændigt igennem. Følg de

heri indeholdte instrukser. Dette dokument skal opbevares

og følge med apparatet, hvis dette overdrages til en ny ejer.

– Måleapparatet overholder forskrifterne og grænseværdierne for

elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU,

som er omfattet af RUD-direktivet 2014/53/EU

– Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i

nærheden af personer med pacemaker, skal iagttages. Risikoen for

farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

– Ved anvendelse i nærheden af høje spændinger eller under høje

elektromagnetiske vekselfelter kan måleapparatets nøjagtighed

blive påvirket.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

Almindelige sikkerhedshenvisninger

– Apparatet må kun bruges til det tiltænkte anvendelsesformål

inden for de givne specikationer.

– Måleapparaterne og tilbehøret er ikke legetøj.

Skal opbevares utilgængeligt for børn.

–

Ombygning eller ændring af apparatet er ikke tilladt og vil medføre,

at godkendelsen og sikkerhedsspecikationerne bortfalder.

– Undgå at udsætte apparatet for mekaniske belastninger, meget

høje temperaturer, fugt eller kraftige vibrationer.

– Apparatet må ikke anvendes længere, hvis en eller ere funktioner

svigter, eller hvis batteriladningen er svag.

Funktion / Anvendelse

Digitalt elektronisk vaterpas

– Horisontal og vertikal vinkelvisning

– Fra oplagrede målinger kan let over føres en ønsket vinkel

– Måledata kan overføres via Bluetooth

-interfacet

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

DigiLevel Compact kan måle kontinuerligt op til 360°.

– Tænd for apparatet med kontakten (1).

– Hældningsvinklen vises i displayet (l). Hvis målingen foretages

med anlægsaden opad, vendes tal og symboler i displayet,

så de stadig læses retvendt.

– Samtidig viser symbolet (a) den øjeblikkelige hældningsretning.

Inden hver måling skal man sikre sig, at referencefunktionen

er deaktiveret.

Tænd for instrumentet og mål

1 Isætning af batterier

Åbn batterihuset og læg

batterierne i. Vær opmærksom

på de angivne poler.

Sikkerhedsanvisninger

Omgang med RF-radiostråling

– Måleapparatet er udstyret med et radio-interface.

– Måleapparatet overholder forskrifterne og grænseværdierne

for elektromagnetisk kompatibilitet og radiointerferens iht.

RUD-direktivet 2014/53/EU.

– Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen

DigiLevel Compact overholder de væsentlige krav og

øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/EU

(RED). EU-overensstemmelseserklæringens fuldstændige tekst kan

ndes på følgende internetadresse:

http://laserliner.com/info?an=AKI

DigiLevel Compact

7 789

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

d f h

e g i

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

3 Valg af måleenhed

Med tasten (5) vælges den ønskede måleenhed ° grader, % procent

eller mm/m.

TÆND-/SLUK-knap /

READ: Overførsel af

måledata via Bluetooth

interface

Indlæsning af referen-

cevinkel / 3 sek.: ændre

følsomhed

Indstil niveauforskelsfunk-

tionen

Kalibrering

Omstilling af måleenhed

Akustisk signalgiver tænd/

sluk / Hold-funktion

Magneter

Batterihus (Bagside)

Målead

Hældningsretning

Bluetooth

-funktion aktiveret

Niveauforskelsfunktionen

indstillet

HOLD: Aktuel måleværdi

fastholdes

Måleenhed %

Digital libelle

Måleenhed mm/m

Vinkel-referenceværdi

indstillet

Batteriernes ladetilstand

Måleenhed ° grader

Akustisk signalgiver aktiv

Hældningsvinkel

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

6 Ændring af vinkelreference

Med tasten (2) kan hældningsvinkler overføres. Anbring DigiLevel

Compact i den ønskede hældning og tryk derefter på tast (2).

Efterfølgende skifter visningen til „0,00°”, „REF“ vises i displayet,

og den ønskede referencevinkel er indstillet. Nu kan denne hæld-

ningsvinkel overføres til andre objekter.

Når man trykker endnu en gang på knappen (2), deaktiveres vinkel-

referenceværdien.

For at holde den aktuelle måleværdi i displayet skal du holde

Hold-tasten (6) længe.

HOLD5

Apparatet er korrekt kalibreret, når det viser de samme

måleværdier i begge positioner (0° og 180°).

3. Drej nu vaterpasset 180° horisontalt, og anbring det præcist

på den markerede ade (omslagsmåling). Tryk derefter igen

på tasten READ (1). -2- blinker. Den efterfølgende signaltone

afslutter operationen.

1. Anbring apparatets måleade (9) på et jævnt, markeret underlag

(se Ill. nedenfor). Tænd for apparatet (1) og tryk på CAL-knappen

(4), til -1- vises i displayet.

2. Tryk efterfølgende på tasten READ (1). -1- blinker.

Derefter skifter visningen til -2-.

Kalibrering

DigiLevel Compact

Måleapparatet slukker automatisk efter 10 minutter inaktivitet

for at spare batteri. Baggrundsbelysningen frakobles efter 1 minut.

Autosluk-funktion

Apparatet har en Bluetooth

®*

-funktion, som muliggør

dataoverførsel via radioteknik til mobile enheder med Bluetooth

®*

interface (f.eks. smartphone, tablet).

Systemkravet til en Bluetooth

®*

-forbindelse finder du på

http://laserliner.com/info?an=ble

Apparatet kan etablere en Bluetooth

®*

-forbindelse med Bluetooth

4.0-kompatible enheder.

Rækkevidden er dimensioneret til max 10 m afstand fra enheden

og er meget afhængig af de givne lokale forhold som fx

væggenes tykkelse og sammensætning, radiostøjkildersamt

enhedens sende-/modtagelses-karakteristika.

Bluetooth

®*

er altid aktiveret, så snart apparatet tændes,

da radiosystemet er dimensioneret til et meget lavt strømforbrug.

En mobil enhed kan forbindes med det tændte måleapparat

via en app.

* Bluetooth

-mærket og -logoet er registrerede varemærker tilhørende

Bluetooth SIG, Inc.

Dataoverførsel

Hvis du arbejder med en ændret vinkelreference, bliver

signalet aktiveret med den nye værdi for 0°, 45° og 90°.

Akkustisk signal

Med tasten (6) kobles signalet til og fra. Når hældningsvinklen er

0°, 45°, 90° eller den sidst indlæste hældningsværdi står i displayet,

lyder det akustiske signal.

Niveauforskelsfunktion

Med tasten (3) kan der forudindstilles niveauforskelle på 1 %, 2 %,

3 % og 4 %. Tryk derefter på tasten (3), til den ønskede værdi vises i

displayet.

Ved at trykke længe på tasten (3) deaktiveres niveauforskels-

funktionen.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer

med implantater (fx pacemakere) og på elektromekaniske apparater

(fx magnetkort, mekaniske ure, nmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man

iagttage de relevante nationale regler og bestemmelser; dette vil fx

i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektro-

magnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magnet-

erne i en afstand på mindst 30 cm fra enhver form for følsomme

implantater og apparater.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal

undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne

skal tages ud inden længere opbevaringsperioder. Apparatet skal

opbevares på et rent og tørt sted.

* Bluetooth

-mærket og -logoet er registrerede varemærker tilhørende

Bluetooth SIG, Inc.

Efter start af applikationen og aktiveret Bluetooth

®*

-funktion

kan der etableres forbindelse mellem en mobil enhed og

måleapparatet. Hvis applikationen registrerer flere aktive

måleapparater, vælger man det passende måleapparat.

Ved næste opstart kan dette måleapparat så forbindes automatisk.

Kontrollér, at Bluetooth

®*

-interfacet i den mobile

enhed er aktiveret.

Applikation (app)

Der kræves en applikation (app), for at man kan udnytte

Bluetooth

®*

-funktionen. Denne kan man downloade fra

den pågældende netbutik afhængig af enheden:

DigiLevel Compact

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle påkrævede standarder

for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles

og bortskaffes separat i henhold til EF-direktivet

for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AKI

Forbehold for tekniske ændringer. 21W03

Tekniske data

Nøjagtighed

elektronisk måling

± 0,05° ved 0° … 1°

± 0,1° ved 1° … 89°

± 0,05° ved 89° … 90°

Libellenøjagtighed

± 0,5 mm/m

Visningsnøjagtighed 2 decimaler

Beskyttelsesmåde

IP 67

Strømkilde 2 x 1,5V LR03 (AAA)

Driftstid ca. 55 timer

Driftsdata

radiomodul

Interface Bluetooth LE 4.x;

Frekvensbånd: ISM-bånd

2400-2483,5 MHz, 40 kanaler;

Sendeeffekt: max 10 mW;

Båndbredde: 2 MHz; Bitrate: 1 Mbit/s;

modulation: GFSK / FHSS

Arbejdsbetingelser

-10°C … 50°C, luftfugtighed

maks. 80% rH, Ikke-kondenserende,

arbejdshøjde maks. 2000 m.o.h.

Opbevaringsbetingelser

-20°C … 70°C,

luftfugtighed maks. 80% rH

Mål (B x H x D)

230 x 63 x 33 mm

Vægt

320 g (inkl. batterier)

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at garantere

præcisionen og funktionen. Vi anbefaler et kalibreringsinterval på

et år. Kontakt din forhandler eller henvend til til serviceafdelingen

i UMAREX-LASERLINER.

Lisez entièrement le mode d‘emploi, le carnet ci-joint

«Remarques supplémentaires et concernant la garantie»

et les renseignements et consignes présentés sur le lien

Internet précisé à la fin de ces instructions. Suivez les inst-

ructions mentionnées ici. Conservez ces informations et les

donner à la personne à laquelle vous remettez l‘instrument.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

– L’appareil de mesure respecte les directives et les valeurs limites

de la compatibilité électromagnétique selon la directive CEM

2014/30/UE, qui est couverte par la directive des équipements

radio (RED) 2014/53/UE.

– Il faut tenir compte des restrictions des activités par ex. dans les

hôpitaux, les avions, les stations-services ou à proximité de personnes

portant un stimulateur cardiaque. Les appareils électroniques peu-

vent être la source ou faire l‘objet de risques ou de perturbations.

– L‘utilisation de l‘instrument de mesure à proximité de tensions

élevées ou dans des champs alternatifs électromagnétiques forts

peut avoir une inuence sur la précision de la mesure.

Consignes de sécurité générales

– Utiliser uniquement l‘instrument pour l‘emploi prévu dans le cadre

des spécications.

– Les appareils et les accessoires ne sont pas des jouets.

Les ranger hors de portée des enfants.

– Les transformations ou modications de l’appareil ne sont pas

autorisées, et annuleraient l’homologation et les spécications

de sécurité.

– Ne pas soumettre l’appareil à une charge mécanique, ni à des

températures extrêmes ni à de l’humidité ou à des vibrations

importantes.

– Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne

fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Fonction / Utilisation

Niveau à bulle électronique numérique

– Afchages vertical et horizontal de l’angle

– La mémoire d’inclinaison permet de reporter facilement les angles

– Les données de mesure peuvent être transmises par l’interface

Bluetooth

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

Le DigiLevel Compact peut mesurer en continu des angles de 360°.

– Mettre l’appareil en marche en appuyant sur la touche (1).

– L’angle d’inclinaison apparaît à l’afchage (l).

En cas de mesures effectuées au-dessus de la tête, le sens

de l’afchage s’adapte automatiquement.

– Le symbole (a) indique, en plus, le sens actuel de l’inclinaison.

Vérifier avant chaque mesure que la fonction de référence

est désactivée.

Mise en marche et mesure

1 Mise en place des piles

Ouvrir le compartiment à piles et

introduire les piles en respectant

les symboles de pose. Veiller à ce

que la polarité soit correcte.

Consignes de sécurité

Comportement à adopter lors de rayonnements radio RF

– L‘appareil de mesure est doté d‘une interface radio.

– L’appareil de mesure respecte les directives et les valeurs limites

de la compatibilité et du rayonnement électromagnétiques selon

la directive des équipements radio (RED) 2014/53/UE.

– Umarex GmbH & Co. KG déclare par la présente que le type

d’appareil radio DigiLevel Compact est conforme aux

principales

exigences et aux autres dispositions de la directive euro-

péenne pour les équipements radioélectriques 2014/53/UE (RED).

Il est possible de consulter le texte complet de la déclaration

de conformité UE à l’adresse Internet suivante :

http://laserliner.com/info?an=AKI

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

d f h

e g i

7 789

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

3 Sélection de l’unité de mesure

La touche (5) permet de choisir l’unité de mesure (° degré, % et

mm / m).

Touche MARCHE/ARRET /

READ: Transférer les

données de mesure par

interface Bluetooth

Réglage de la valeur de

référence

l’angle / 3 sec.:

changer la ensibilité

Régler la fonction incli-

naison

Calibrage

Changer d’unité de mesure

Émetteur du signal sonorer

marche/arrêt / Fonction

HOLD

Aimants

Compartiment de piles

(Verso de l’appareil)

Surface de mesure

Sens de l’inclinaison

Fonction Bluetooth

activée

Fonction inclinaison réglée

HOLD: La valeur mesurée

actuelle est conservée

Unité de mesure %

Bulle numérique

Unité de mesure mm/m

Valeur de référence de l’angle

xée

Afchage de la charge

des piles

Unité de mesure ° degré

Émetteur du signal sonore

actif

Angle d’inclinaison

DigiLevel Compact

La touche (2) permet de reporter les inclinaisons. Pour cela, positionner

l’appareil à l’inclinaison souhaitée et appuyer sur la touche (2).

L’afchage passe ensuite à «0,00», «REF» s’afche à l’écran

et l’angle de référence souhaité est xé. Il est maintenant possible

de reporter l’inclinaison sur d’autres objets.

En appuyant de nouveau sur la touche (2), la valeur de référence

de l’angle est désactivée.

6 Modification de la valeur de référence de l’angle

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

Calibrage

Positionner la surface de mesure de l’instrument (9) sur une

surface plane et marquée (voir l’ill. ci-dessous). Mettre l’appareil

en marche (1)

et appuyer sur la touche CAL (4) jusqu‘à ce que -1-

apparaît

à l‘écran.

2. Puis appuyer sur la touche READ (1). -1- clignote.

La valeur afchée passe ensuite à -2-.

3. Tourner maintenant le niveau à bulle de 180° à l’horizontale

et le poser précisément sur la surface marquée (inversion des

valeurs mesurées). Appuyer de nouveau sur la touche READ (1).

-2- clignote. Le signal sonore qui retentit ensuite achève

l’opération.

Pour maintenir la valeur de mesure actuelle à l’écran, appuyer

longuement sur la touche HOLD (6).

HOLD5

l’instrument est calibré correctement lorsqu’il affiche les mêmes

valeurs mesurées dans les deux positions (0° et 180°).

Transmission des données

L’appareil est doté d‘une fonction Bluetooth

®*

qui permet

la transmission sans l des données aux terminaux mobiles

(p. ex. smartphone, tablette) avec l‘interface Bluetooth

®*

Vous trouverez les conditions requises du système pour une liaison

Bluetooth

®*

sous http://laserliner.com/info?an=ble

L’appareil peut se connecter par Bluetooth

®*

aux appareils mobiles

compatibles avec Bluetooth 4.0.

La portée est d’une distance maxi de 10m de l’appareil mobile et

dépend fortement des conditions ambiantes, comme p. ex. l’épais-

seur et la composition des murs, des sources de brouillage ainsi que

des propriétés de transmission / réception de l’appareil.

Bluetooth

®*

est toujours activée après la mise sous tension, le système

radio ayant été conçu pour fonctionner en consommant très peu

d’électricité.

Il est possible de connecter un terminal mobile à l’appareil

de mesure mis sous tension en utilisant une application.

* La marque et le logo Bluetooth

sont des marques déposées de Bluetooth

SIG, Inc.

Fonction arrêt automatique

L’instrument de mesure s’éteint automatiquement au bout

de 10 minutes d’inactivité, ce qui permet d’économiser les piles.

Le rétroéclairage s’éteint au bout de 1minute.

En cas d’utilisation d’une valeur de référence de l’angle

modifiée, l’émetteur du signal sonore est activé pour cette

nouvelle valeur de référence (affichage 0°, 45°ou 90°).

Signal sonore

La touche (6) permet d’activer ou de désactiver l’émetteur du signal

sonore. Lorsque l’angle d’inclinaison indique 0°, 45°, 90° ou la der-

nière valeur mémorisée, l’appareil émet un signal sonore.

Fonction inclinaison

Il est possible de régler les inclinaisons préréglées de 1%, 2%, 3%

et 4% avec la touche (3). Pour cela, appuyer plusieurs fois sur

la touche (3) jusqu’à ce que la valeur souhaitée s’afche à l’écran.

Appuyer longuement sur la touche (3) pour désactiver la fonction

inclinaison.

DigiLevel Compact

Danger : puissants champs magnétiques

De puissants champs magnétiques peuvent avoir des effets néfastes

sur des personnes portant des appareils médicaux (stimulateur

cardiaque par ex.) et endommager des appareils électromécaniques

(par ex. cartes magnétiques, horloges mécaniques, mécanique de

précision, disques durs).

En ce qui concerne les effets de puissants magnétiques sur les

personnes, tenir compte des directives et réglementations nationales

respectives, comme, pour la république fédérale d‘Allemagne,

la directive de la caisse professionnelle d‘assurance-maladie (BGV

B11 §14) relative aux «champs magnétiques».

An d‘éviter toute inuence gênante, veuillez toujours maintenir les

aimants à une distance d‘au moins 30cm des implants et appareils

respectivement en danger.

Remarques concernant la maintenance et l‘entretien

Nettoyer tous les composants avec un chiffon légèrement humide

et éviter d‘utiliser des produits de nettoyage, des produits à récurer

ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé

de l‘appareil. Stocker l‘appareil à un endroit sec et propre.

* La marque et le logo Bluetooth

sont des marques déposées de Bluetooth

SIG, Inc.

Une fois l‘application lancée et la fonction Bluetooth

®*

activée,

il est possible de connecter un terminal mobile et l’appareil

de mesure. Si l’application détecte plusieurs instruments de mesure

actifs, choisissez l’instrument adapté.

Au démarrage suivant, cet instrument de mesure peut être

connecté automatiquement.

Vérifiez que l’interface Bluetooth

®*

de l’appareil mobile

est activée.

Application (App)

L’utilisation de la fonction Bluetooth

®*

nécessite une application.

Vous pouvez la télécharger à partir du store correspondant

à l’appareil mobile:

Réglementation UE et élimination des déchets

L‘appareil est conforme à toutes les normes nécessaires

pour la libre circulation des marchandises dans l‘Union

européenne.

Ce produit est un appareil électrique et doit donc faire

l‘objet d‘une collecte et d‘une mise au rebut sélectives

conformément àla directive européenne sur les anciens

appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de

sécurité sur http://laserliner.com/info?an=AKI

Sous réserve de modifications techniques. 21W03

Données techniques

Précision de la mesure

électronique

± 0,05° à 0° … 1°

± 0,1° à 1° … 89°

± 0,05° à 89° … 90°

Précision des bulles

± 0,5 mm/m

Précision de l’afchage

2 décimales

Type de protection

IP 67

Alimentation électrique

2 x 1,5V LR03 (AAA)

Durée de

fonctionnement

env. 55h

Caractéristiques

de fonctionnement

du module radio

Interface Bluetooth LE 4.x Bande de

fréquences : bande ISM (industrielle,

scientique et médicale) 2400-

2483,5 MHz, 40 canaux; Puissance

d’émission : max. 10 mW ; Largeur de

bande : 2 MHz ; Débit binaire : 1 Mbit/s

modulation : GFSK / FHSS

Conditions de travail

-10°C … 50°C, humidité relative de l’air

max. 80% rH, non condensante, altitude

de travail max. de 2000m au-dessus

du niveau moyen de la mer

Conditions de stockage

-20°C … 70°C,

relative de l’air max. 80% rH

Dimensions (L x H x P) 230 x 63 x 33 mm

Poids

320 g (piles incluse)

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l’instrument

de mesure an d’en garantir la précision et le fonctionnement. Nous

recommandons de le calibrer une fois par an. Communiquez avec

votre distributeur ou le service après-vente d’UMAREX-LASERLINER.

DigiLevel Compact

Lea atentamente las instrucciones y el libro adjunto de

«Garantía e información complementaria», así como toda la

información e indicaciones en el enlace de Internet indicado

al final de estas instrucciones. Siga las instrucciones indicadas

en ellas. Conserve esta documentación y entréguela con el

dispositivo si cambia de manos.

Instrucciones de seguridad

Manejo de radiación electromagnética

– El instrumento de medición cumple las normas y limitaciones

de compatibilidad electromagnética según la Directiva europea

2014/30/UE de CEM, cubierta por la Directiva 2014/53/UE de

equipos radioeléctricos (RED).

–

Es necesario observar las limitaciones de uso locales, por ejemplo en

hospitales, aviones, gasolineras o cerca de personas con marcapasos

Se pueden producir efectos peligrosos o interferencias sobre los

dispositivos electrónicos o por causa de estos.

– El uso cerca de altas tensiones o bajo campos electromagnéticos

alternos elevados puede mermar la precisión de la medición.

Indicaciones generales de seguridad

– Utilice el aparato únicamente para los usos previstos dentro

de las especicaciones.

– Los instrumentos de medición y los accesorios no son juguetes

infantiles. Manténgalos fuera del alcance de los niños.

– No está permitido realizar transformaciones ni cambios en

el aparato, en ese caso pierde su validez la homologación

y la especicación de seguridad.

– No exponga el aparato a cargas mecánicas, temperaturas muy

elevadas, humedad o vibraciones fuertes.

– No se puede seguir utilizando el aparato cuando falla alguna

función o la carga de la batería es débil.

Nivel de burbuja electrónico digital

– Indicación de ángulos horizontal y vertical

– La memoria de inclinación permite transferir ángulos fácilmente

– Los datos medidos pueden ser transmitidos por la interfaz

Bluetooth

Función / Uso

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

El DigiLevel Compact puede medir ángulos continuamente a 360°.

– Encienda el aparato con la tecla (1).

– El ángulo de inclinación aparece en la indicación (l).

Al medir inclinaciones arriba de la cabeza, el sentido de indicación

se adapta automáticamente.

–

Adicionalmente con el símbolo (a) se indica el sentido momentáneo

de inclinación.

Antes de cada medición, compruebe que esté desactivada

la función de referencia.

Conectar y medir

1 Poner las pilas

Abra la caja para pilas e inserte

las pilas según los símbolos de

instalación. Coloque las pilas

en el polo correcto.

Instrucciones de seguridad

Manejo de radiofrecuencias RF

– El instrumento de medición está equipado con una interfaz

radioeléctrica.

– El instrumento de medición cumple las normas y limitaciones

de compatibilidad electromagnética y emisión radioeléctrica según

la Directiva 2014/53/UE de RED.

– Umarex GmbH & Co. KG declara aquí que el tipo de equipo

radioeléctrico DigiLevel Compact cumple los requisitos básicos y

otras disposiciones de la Directiva 2014/53/UE de

equipos radioeléctricos (RED). El texto completo de la declaración

de conformidad UE está disponible en la siguiente dirección

de Internet: http://laserliner.com/info?an=AKI

DigiLevel Compact

7 789

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

d f h

e g i

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

3 Selección de la unidad de medición

Con la tecla (5) la unidad de medición se cambia entre ° grados,

% e mm/m.

Tecla de encendido y

apagado (ON/OFF) / READ:

transmisión de los datos

por Bluetooth

Ajuste de valor dereferencia

ángulo /

3 segundos:

sensibilidad de cambio

Aplicar función de plano

inclinado

Calibración

Cambiar unidad de medida

Emisor de señales acústicas

on/off /

Función Hold

Imanes

Caja de pilas (Trasero)

Supercie de medición

Sentido de inclinación

Función Bluetooth

activada

Función de plano inclinado

aplicada

HOLD: mantener medición

actual

Unidad de medición %

Nivel de burbuja digital

Unidad de medición mm/m

Valor de referencia angular

aplicado

Indicación estado de pilas

Unidad de medición ° grados

Emisor de señales acústicas

activado

Ángulo de inclinación

6 Cambiar el valor de referencia del ángulo

Las inclinaciones se pueden traspasar con la tecla (2). Para ello

coloque el aparato a la inclinación deseada y pulse la tecla (2).

La indicación cambia ahora a „0,00°“, en la pantalla se muestra

„REF“ y p40-ya está aplicado el ángulo de referencia deseado.

Ahora la inclinación se puede pasar a otros objetos.

Pulsando de nuevo la tecla (2) se desactiva la referencia de ángulo.

Para mantener la medición actual en la pantalla pulse la tecla

Hold (6) de forma prolongada.

HOLD5

El aparato está calibrado correctamente cuando en ambas

posiciones (0° y 180°) aparecen los mismos valores.

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

Calibración

1. Coloque la supercie de medición (9) del aparato sobre una base

lisa y marcada (ver g. abajo). Encender el aparato (1)

y pulse la

tecla CAL (4) tanto tiempo

hasta que aparece -1-.

2. A continuación pulse la tecla READ (1). -1- intermitente.

La indicación cambia ahora a -2-.

Gire ahora el nivel de burbuja en 180° horizontalmente y póngalo

exactamente sobre la supercie marcada (medición inversa).

Pulse de nuevo la tecla READ (1). -2- intermitente.

El proceso naliza con un sonido.

DigiLevel Compact

Transmisión de datos

El aparato dispone de una función Bluetooth

®*

que permite

transmitir datos de manera inalámbrica a dispositivos móviles

con interfaz Bluetooth

®*

(p. ej. smartphones o tablets).

En http://laserliner.com/info?an=ble encontrará los requisitos

del sistema para la conexión Bluetooth

®*

El dispositivo puede conectarse por Bluetooth

®*

con dispositivos

compatibles con Bluetooth 4.0.

El alcance desde el dispositivo final es de 10 m como máximo

y depende en gran medida de las condiciones el entorno,

p. ej. el grosor y la composición de las paredes, interferencias inalám-

bricas y las funciones de envío / recepción del dispositivo final.

Bluetooth

®*

siempre está activo tras encender el aparato,

pues el sistema radioeléctrico está diseñado para un consumo

de energía muy bajo.

Un dispositivo móvil puede conectarse con el instrumento

de medición encendido por medio de una aplicación.

* La marca Bluetooth

y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Función Auto Off

El aparato se desconecta automáticamente a los 10 minutos

de inactividad para proteger las pilas. La iluminación de fondo

se apaga al cabo de 1 minuto.

Si trabaja con un valor de referencia del ángulo modificado,

el emisor de señal se activa con este nuevo valor de referencia

(indicación 0°, 45°, 90°).

Señalización acústica

El emisor de señal se enciende / apaga con la tecla (6). Si el ángulo

de inclinación está en 0°, 45°, 90° o el último valormemorizado,

esto se indica con una señal acústica.

Función de plano inclinado

Con la tecla (3) se puede ajustar las inclinaciones preconguradas de

1%, 2%, 3% y 4%. Para ello, pulse la tecla (3) tantas veces como

sea necesario hasta que se muestre en la pantalla el valor deseado.

Pulsando la tecla (3) de forma prolongada se desactiva la función

de plano inclinado.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en

personas que utilicen dispositivos corporales activos (p. ej. marcapasos

)

y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes

mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las

personas deben tenerse en cuenta las disposiciones y normas nacionales

pertinentes, por ejemplo en Alemania la norma de la mutua profesional

BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una

distancia mínima de 30 cm respecto a los dispositivos implantados

y equipos que puedan ser afectados.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humede-

cidoy evite el uso de productos de limpieza, abrasivos y disolventes.

Retire la/s pila/s para guardar el aparato por un periodo prolongado.

Conserve el aparato en un lugar limpio y seco.

* La marca Bluetooth

y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Una vez iniciada la aplicación y activada la función Bluetooth

®*

se puede establecer la conexión entre el dispositivo móvil

y el instrumento de medición.Si la aplicación detecta varios

dispositivos activos, deberá elegir el que corresponda.

Cuando se inicie de nuevo, el dispositivo podrá conectarse

automáticamente.

Tenga en cuenta que tiene que estar activada la interfaz

Bluetooth

®*

del dispositivo móvil.

Applikation (App)

Para utilizar la función Bluetooth

®*

se necesita una aplicación.

Puede descargarla de la plataforma correspondiente en función

del dispositivo:

DigiLevel Compact

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas

para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe

ser recogido y eliminado por separado conforme

a la directiva europea relativa a los aparatos eléctricos

y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AKI

Sujeto a modificaciones técnicas. 21W03

Datos técnicos

Precisión medición

electrónica

± 0,05° para 0° … 1°

± 0,1° para 1° … 89°

± 0,05° para 89° … 90°

Precisión de las burbujas

± 0,5 mm/m

Precisión indicada

2 decimales

Tipo de protección IP 67

Alimentación

2 x 1,5V LR03 (AAA)

Tiempo de

funcionamiento

con láser: aprox. 10 h

sin láser: aprox. 55 h

Datos de servicio del

módulo radioeléctrico

Interfaz de Bluetooth LE 4.x; Banda

de frecuencias: banda ISM 2400-

2483.5 MHz, 40 canales; Potencia

de emisión: máx. 10 mW; Anchura

de banda: 2 MHz; Velocidad binaria:

1 Mbit/s; modulación: GFSK / FHSS

Condiciones de trabajo

-10°C … 50°C, humedad del aire máx.

80% rH, no condensante, altitud de trabajo

máx. 2000 m sobre el nivel del mar (nivel

normal cero)

Condiciones de almacén

-20°C … 70°C,

humedad del aire máx. 80% rH

Dimensiones (An x Al x F) 230 x 63 x 33 mm

Peso

320 g (pilas incluida)

Calibración

El aparato tiene que ser calibrado y vericado con regularidad para

poder garantizar la precisión y el funcionamiento. Se recomienda

una periodicidad de calibración de un año. Póngase en contacto

con su distribuidor especializado o diríjase al Servicio Técnico de

UMAREX-LASERLINER.

Leggere attentamente le istruzioni per l‘uso, l’opuscolo

allegato “Ulteriori informazioni e indicazioni garanzia”,

nonché le informazioni e le indicazioni più recenti raggi-

ungibili con il link riportato al termine di queste istruzioni.

Questo documento deve essere conservato e fornito insieme

all‘apparecchio in caso questo venga inoltrato a terzi.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

– Il misuratore rispetta le norme e i valori limite per la compatibilità

elettromagnetica ai sensi della direttiva CEM 2014/30/UE,

che viene ricoperta dalla direttiva RED 2014/53/UE.

– Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo

di aerei, in stazioni di servizio o nelle vicinanze di persone

portatrici di pacemaker. Presenza di un inusso pericoloso

o di un disturbo degli e da parte degli apparecchi elettronici.

– L’impiego nelle vicinanze di tensioni elevate o in campi elettro-

magnetici alternati può compromettere la precisione della

misurazione.

Indicazioni generali di sicurezza

– Utilizzare l‘apparecchio esclusivamente in conformità

con gli scopi previsti e nei limiti delle specicazioni.

– Gli apparecchi di misurazione e gli accessori non sono giocattoli.

Conservare lontano dalla portata di bambini.

– Manomissioni o modiche dell‘apparecchio non sono ammesse

e fanno decadere l‘omologazione e la specica di sicurezza.

–

Non sottoporre l‘apparecchio a carichi meccanici, elevate temperature,

umidità o forti vibrazioni.

– Non utilizzare più l‘apparecchio in caso di guasto di una o più

funzioni oppure se le batterie sono quasi scariche.

Funzionamento / Utilizzo

Livella elettronica a bolla d’aria digitale

– Indicazione dell’angolo orizzontale e verticale

– La memoria della pendenza consente il semplice trasferimento

di angoli

–

I dati di misura possono essere trasmessi tramite l’interfaccia Bluetooth

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

Accensione e misura

Prima di ogni misurazione assicurarsi che la funzione

di riferimento sia disattivata.

La DigiLevel Compact può misurare qualsiasi angolo no a 360°.

– Accendere l‘apparecchio con il tasto (1).

– L‘angolo di inclinazione compare sul display (l). Se si misurano

angoli sotto sopra, il verso di visualizzazione si adatta auto-

maticamente.

– Con il simbolo (a) viene inoltre visualizzato il verso attuale

dell‘inclinazione.

1 Applicazione delle pile

Aprire il vano batterie ed

introdurre le batterie come

indicato dai simboli di

installazione, facendo attenzione

alla correttezza delle polarità.

Indicazioni di sicurezza

Lavorare in presenza di radiazione RF

– L‘apparecchio di misurazione è dotato di un‘interfaccia

per la trasmissione via radio.

– L’apparecchio rispetta le norme e i valori limite per la compatibilità

elettromagnetica e le radiazioni elettromagnetiche ai sensi della

direttiva RED 2014/53/UE.

– Con la presente Umarex GmbH & Co. KG dichiara che il tipo di

impianto radiotrasmittente DigiLevel Compact soddisfa i requisiti

essenziali e le altre disposizioni della direttiva europea „Radio

Equipment Richtlinie“ 2014/53/UE (RED). Il testo completo della

dichiarazione di conformità UE è disponibile al seguente indirizzo

Internet: http://laserliner.com/info?an=AKI

3 Selezione dell‘unità di misura

Con il tasto (5) si commuta l‘unità di misura tra gradi, % e mm/m.

Tasto ON/OFF / READ:

trasmissione dei dati di

misura tramite interfaccia

Bluetooth

Impostazione del valore di

riferimento

dell‘angolo / 3

sec.: Cambia sensibilità

Impostazione della funzione

Pendenza

Calibrazione

Cambio dell‘unità di misura

Segnalatore acustico on/off

Funzione Hold

Magneti

Vano delle pile

(Parte posteriore)

Supercie di misura

Verso dell‘inclinazione

Funzione Bluetooth

attivata

Funzione Pendenza impostata

HOLD: viene mantenuto

l‘attuale valore misurato

Unità di misura %

Livella digitale

Unità di misura mm/m

Valore di riferimento

dell‘angolo impostato

Visualizzazione dello stato

delle pile

Unità di misura ° gradi

Segnalatore acustico attivo

Angolo di inclinazione

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

d f h

e g i

7 789

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

DigiLevel Compact

Calibrazione

Posizionare la supercie di misura (9) dello strumento su un

piano rettilineo e marcato (vedere gura in basso). Accendere lo

strumento (1) e tenere premuto il tasto CAL (4) no al compare

di -1- sul display.

2. Subito dopo premere il tasto READ (1).

La schermata -1- lampeggia Segue la visualizzazione di -2-.

3. Ruotare ora la livella di 180° orizzontalmente e collocarla

esattamente sulla supercie marcata (misura ad inversione).

Quindi premere di nuovo il tasto READ (1). La schermata -2-

lampeggia. Il segnale acustico successivo termina l‘operazione.

Lo strumento è tarato correttamente se in entrambe

le posizioni (0° e 180°) visualizza gli stessi valori di misura.

6 Modifica del valore di riferimento dell‘angolo

Con il tasto (2) si possono trasferire inclinazioni. A tal ne posizionare

l‘apparecchio sull‘inclinazione desiderata e premere il tasto (2). Subito

dopo il display visualizza “0,00°” e compare la dicitura “REF” per

segnalare che l’angolo di riferimento desiderato è stato impostato.

Adesso l‘inclinazione può essere trasferita su altri oggetti.

Premendo nuovamente il tasto (2) il valore di riferimento dell‘angolo

viene disattivato.

Per mantenere il valore misurato al momento sul display, tenere

premuto il tasto Hold (6) per alcuni secondi.

HOLD5

DigiLevel Compact

A quality product from

GmbH & Co. KG

Donnerfeld 2, 59757 Arnsberg

Germany, Tel: +49 2932 638-300

Fax: -333, www.laserliner.com

WARNING

With magnet

on the bottom

CAL

DigiLevel Compact

SET

REF

READ

mm/m

HOLD

DigiLevel Compact

Rev21W03

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: +49 2932 638-300, Fax: -333

www.laserliner.com

SERVICE

Umarex GmbH & Co. KG

– Laserliner –

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: +49 2932 638-300, Fax: +49 2932 638-333

info@laserliner.com

DigiLevel Compact

Produkt Specifikationer

Mærke:	Laserliner
Kategori:	Måleinstrumenter
Model:	DigiLevel Compact
Type:	Lommeniveau
Produktfarve:	Sort
Batterispænding:	1.5 V
Indbygget skærm:	Ja
Driftstemperatur (T-T):	-10 - 50 °C
Batteritype:	AAA
Baggrundsbelysning:	Ja
Antal understøttede batterier:	2
Længde:	- m
Nivelleringspræcision (±):	0.5 mm/m
Lodret niveau glas:	Ingen
Vandret niveau glas:	Ingen
