INSTRUCCIONES

IMPORTANTES

1. Lea y comprenda perfectamente todas las

instrucciones. Siga todas las instrucciones y

advertencias marcadas en el producto.

2. No utilice estos producto cerca del agua, por

ejemplo, cerca de bañeras, tinas,

lavaderos o lavabos, en sótanos húmedos o

cerca de piscinas.

3. Nunca introduzca objetos de ningún tipo a

través de las aberturas de estos productos, p1-ya

que puedan hacer contacto con voltajes

peligrosos.

4. CONSERVE ESTAS

INSTRUCCIONES.

INFORMACION DE

SEGURIDAD

1. Nunca instale cableado con componentes de

comunicaciones durante una tormenta eléctrica.

2. Nunca instale componentes de

comunicaciones en un local mojado, si los

componentes no han sido diseñados

específicamente para ser usados en

locales mojados.

3. Nunca toque alambres o terminales sin

aislante, si el cableado no p1-ha sido

desconectado

de la interfaz de la red.

4. nga precaución cuando este instalando o Te

modificando cableado o componentes de

comunicaciones.

Leviton y los bloques y diseños de Leviton son Marcas Registradas de Leviton

Manufacturing Co., Inc. y son Marcas Registradas en muchos países del

mundo.

DIRECTIVES

IMPORTANTES

1. Lire les présentes directives et s’assurer de bien

les comprendre; observer tous les

avertissements et directives apparaissant sur le

dispositif.

2. Ne pas installer ce dispositif à proximité d’une

source d’eau – comme une baignoire, un bac à

laver, une cuve à lessive ou un évier de cuisine –

, dans un sous- sol humide ni près d’une piscine.

3. Ne jamais insérer quelque objet que ce soit dans

les ouvertures de ce dispositif; il pourrait entrer

en contact avec des tensions dangereuses.

CONSERVER LES

PRÉSENTES

DIRECTIVES.

CONSIGNES DE

SÉCURITÉ

1. Ne jamais effectuer l’installation de câblage ou

de composants de communication pendant un

orage.

2. Ne jamais installer de composants de

communication dans des endroits mouillés à

moins qu’il s’agisse de dispositifs conçus

spécialement pour cet usage.

3. Ne jamais toucher des bornes de raccordement

ni du fil non isolés, à moins que le circuit ne soit

pas relié à l’interface réseau.

4. On doit prendre toutes les précautions requises

lorsqu’on installe ou modifie du câblage ou des

composants de télécommunication.

Leviton, son logo et son design sont des marques de commerce de Leviton

Manufacturing Co., Inc., déposées dans de nombreux pays de par le monde.

IMPORTANT

INSTRUCTIONS

Read and understand all instructions.

Follow all warnings and instructions

marked on the product.

2. Do not use this product near water —

e.g., near a tub, wash basin, kitchen sink

or laundry tub, in a wet basement, or

near a swimming pool.

3. Never push objects of any kind into this

product through openings, as they may

touch dangerous voltages.

SAVE THESE

INSTRUCTIONS.

SAFET Y

INFORMATION

1. Never install communications wiring or

components during a lightning storm.

2. Never install communications components

in wet locations unless the components

are designed specifically for use in wet

locations.

3. Never touch uninsulated wires or

terminals unless the wiring has been

disconnected at the network interface.

4. Use caution when installing or modifying

communications wiring or components.

Leviton and Leviton Block & Design are trademarks of Leviton Manufacturing

Co., Inc. and are registered trademarks in many countries throughout the

world.

41089-xxx

42036-IDA

42038-IDB

42046-IDA

42048-IDB

QuickPort

Surface Mount

Housings

Logements QuickPort

saillie

Cajas de montaje

supercial QuickPort

Instructions for Use Directives d’utilisation Instrucciones de uso

Customer Support: 800.824.3005

International: +1.425.486.2222

Web: www.leviton.com

PK-93793- - - 10 02 0A

1 - Port Housing Shown

DESCRIPTION

Leviton’s QuickPort Surface Mount Housings are

eld-congurable for most QuickPort Snap-in

connectors and adapters. The housing features

port identication windows, and the ability to

snap an optional security screw to prevent

removal of the cover. (Screw not included)

INSTALLATION

1. Noting the port side and the cable entry side

of the base, use double back tape, self-

adhesive hook and loop strips, or the 1˝

screws provided to mount the base to the

wall.

2. Terminate wire onto the QuickPort snap-in

adapter or connector per that product’s

instructions.

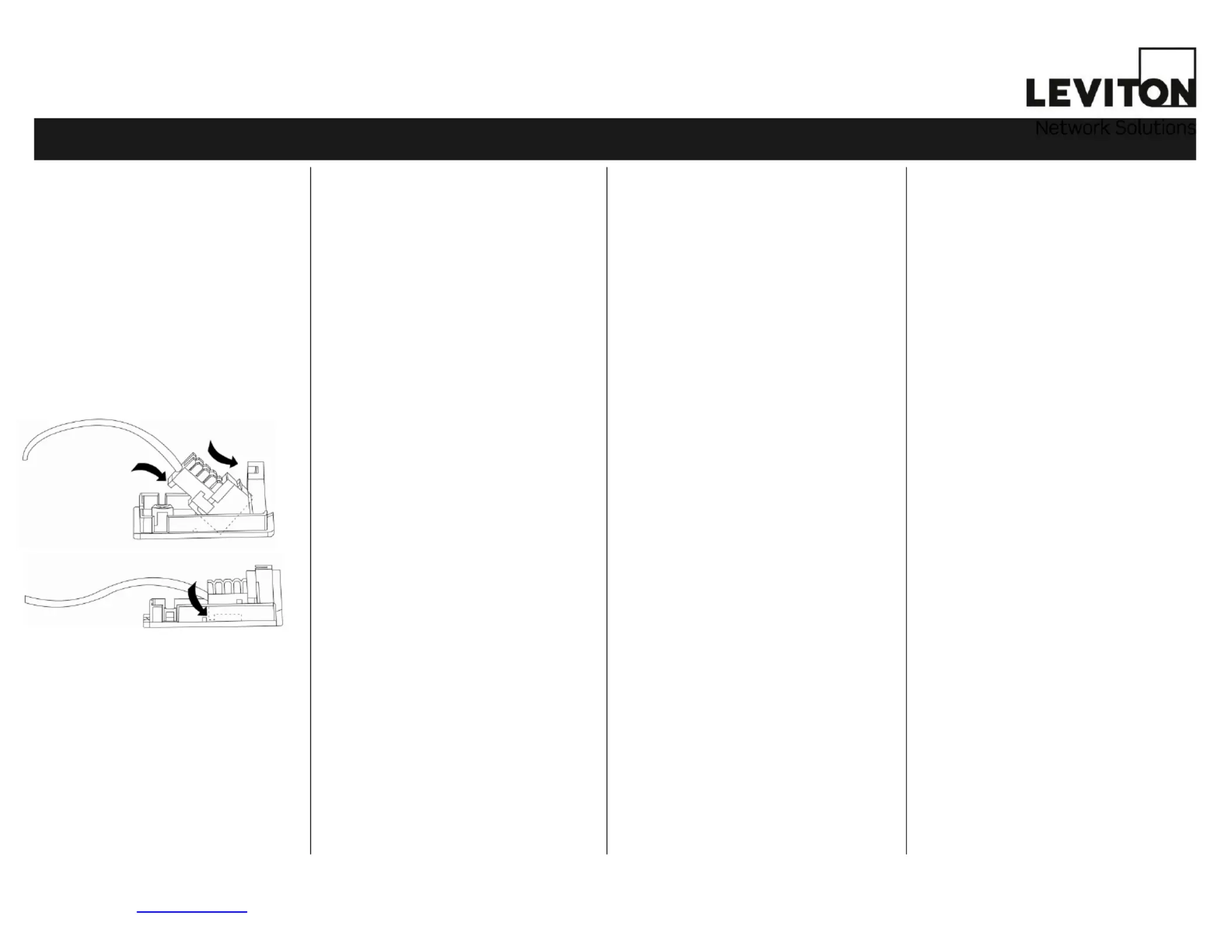

3. Insert the connector into the housing at a

steep angle, rotate and push the connector

into the base. (Figure 1)

4. Swing the back part of the jack down and

forward until it fully locks behind the

retention ledge on the base.

Removing the jack

1. Place a small at screwdriver in retention

ledge slot on the base. Pry upward to

release.

DESCRIPTION

Les logements QuickPort de Leviton peuvent

être configurés sur le terrain par l’ajout de

n’importe lequel des adaptateurs et des

connecteurs enclenchables de la gamme. Ils

présentent des fenêtres d’identification, et on

peut y insérer une vis de sécurité (non comprise)

pour empêcher le retrait du couvercle.

INSTALLATION

1. En prenant note de l’orientation du

logement (entrée de câble/point de

connexion), se servir de ruban adhésif à

deux faces, de bandes de velcro ou des vis

de 2,5 cm fournies pour xer la base au

mur.

2. Eectuer la terminaison des ls sur

l’adaptateur ou le connecteur QuickPort

utilisé, suivant les directives

l’accompagnant.

3. Insérer le dispositif dans le logement en

l’inclinant suffisamment, le tourner et

l’enfoncer dans la base. (gure 1)

4. Faire basculer l’arrière du dispositif vers le

bas et l’avant jusqu’à ce qu’il se bloque

derrière le rebord de retenue de la base

Retrait du dispositif de connexion

1. Insérer un petit tournevis à lame plate

devant le rebord de retenue de la base;

soulever le dispositif pour le dégager.

DESCRIPCIÓN

Las cajas de montaje supercial QuickPort de

Leviton son configurables para la mayoría de

conectores y adaptadores para insertar

QuickPort. La caja ofrece ventanas de

identicación para cada entrada y un tornillo de

seguridad opcional para encajar a presión y

prevenir el retiro de la cubierta (Tornillo no

incluido).

INSTALACION

1. Observe la entrada lateral y la entrada

lateral del cable en la base, use cinta

adhesiva de doble lado, ganchos

autoadhesivos y lazos, o tornillos de 2.5 cm.

incluidos para montar la base en la pared.

2. Termine el conductor en el adaptador o

conector QuickPort para insertar de

acuerdo a las instrucciones del producto.

3. Inserte el conector en la caja en un ángulo

pronunciado, gire y empuje el conector en

la base. (Ilustración 1)

4. Mueva la parte posterior del conector hacia

arriba y abajo hasta que se asegure en el

borde de retención de la base.

Como sacar el conector

1. Coloque un destornillador plano en la ranura

de retención de la base. Levante levemente

para desenganchar.

PK-93793- - - 10 02 0A

Produkt Specifikationer

Mærke:	Leviton
Kategori:	Ikke kategoriseret
Model:	41089-2EP
Bredde:	64.77 mm
Dybde:	57.15 mm
Højde:	27.94 mm
Produktfarve:	Sort
Husmateriale:	Plast
Certificering:	RoHS
Bæredygtighedscertifikater:	RoHS
Antal RJ-45-porte:	2
Nedslags bloktype:	Krone
