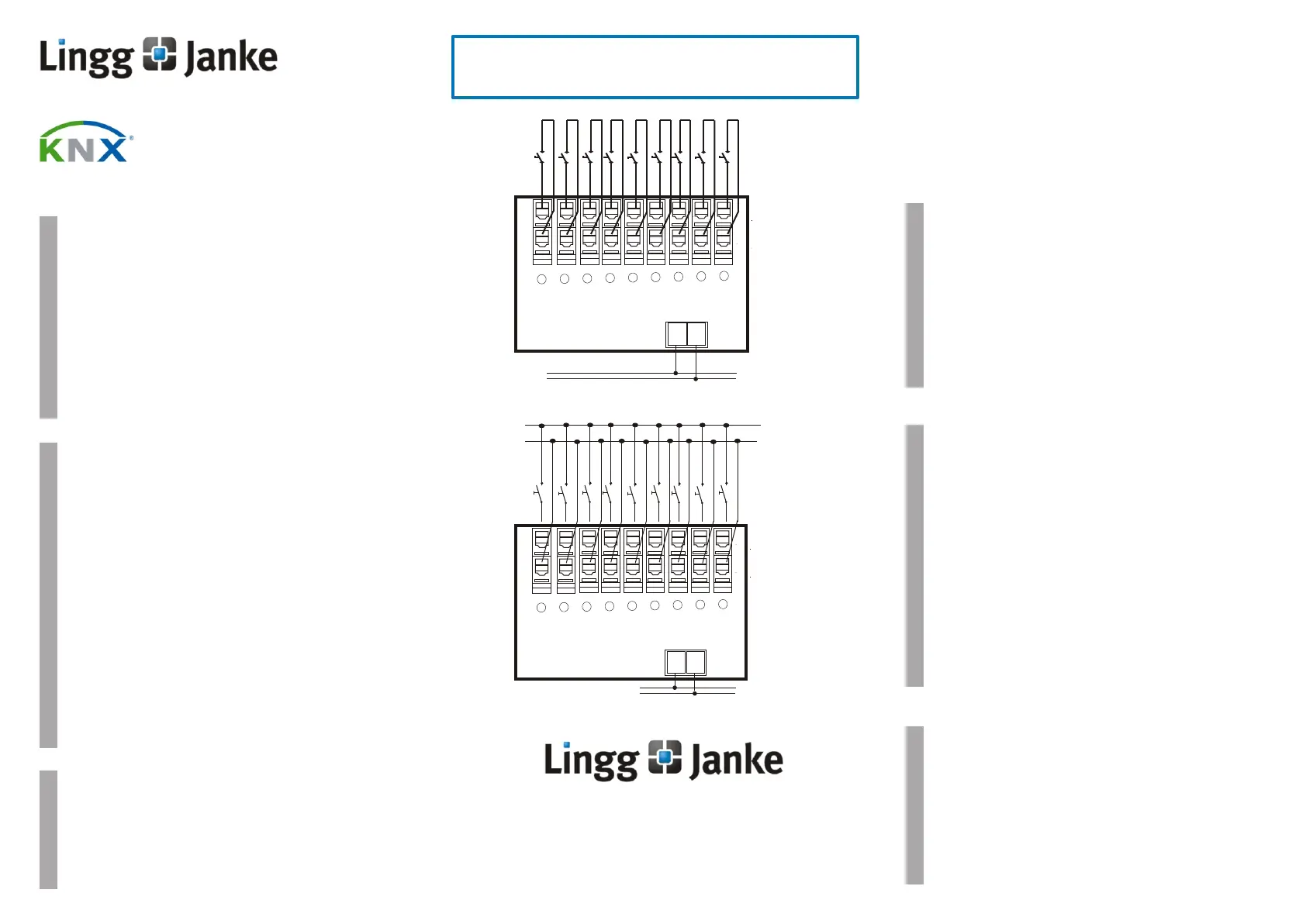

Side 1/4
L (+)L (+)
N (-)N (-)
KNXKNX
++
__
AA
AA
BB
BB
II
II
CC
CC
DD
DD
HH
HH
GG
GG
EE
EE
FF
FF
eibSOLO
Binäreingänge
BE9FK / BE9F230 / BE9F24
BE9FK-SEC / BE9F230-SEC / BE9F24-SEC
Das Gerät ist zur Montage auf einer Hutschiene nach
DIN EN 50022-35x7,5 vorgesehen.
Zur Montage ist das Gerät von oben auf die Hutschiene
anzusetzen und mit einem kurzen, kräftigen Druck auf
die untere Gehäusekante auf der Schiene einzurasten.
Die Demontage des Gerätes erfolgt werkzeuglos durch
einfaches nach oben Schieben des Gerätes auf der
Hutschiene, wobei der Schaltaktor dann oben von der
Hutschiene gelöst werden kann. Dabei darf keine Gewalt
angewendet werden, damit die Klemmhaken nicht
beschädigt werden.
Das Anschließen der Leiter an den schraublosen Klemmen,
erfolgt durch einstecken eines Schlitzschraubendrehers in
das jeweils über dem Anschluß befindliche Montageloch,
wodurch die Klemmöffnung für den Leiter geöffnet wird. Nach
dem Einstecken des Leiters erfolgt die Klemmung durch
Entfernen des eingesteckten Schraubendrehers.
Das Gerät darf nur von einer zugelassenen Elektrofachkraft
installiert und in Betrieb genommen werden!
Sind die 230V Ausgänge an verschiedenen Außenleitern
angeschlossen, die nicht durch dasselbe Schutzorgan
gesichert werden, muss auf dem Gerät gut sichtbar darauf
hingewiesen werden!
Die geltenden Sicherheits- und Unfallverhütungsvorschriften
sind zu Beachten!
Das Gerät darf nicht geöffnet werden. Ein defektes Gerät ist
unverzüglich auszutauschen und an die Lingg & Janke OHG
zurück zu senden!
Lingg & Janke OHG * Zeppelinstr. 30 * DE 78315 Radolfzell
Support: (+49) 7732 - 94557-50 * support@lingg-janke.de
www.lingg-janke.de
Produktbeschreibung
Inbetriebnahme
Anschlüsse
Warnung
Technische Daten
Montage
Die Programmierung der Geräte erfolgt über die ETS
Software und der entsprechende Applikation
Die aktuelle Version erhalten Sie per Download unter:
www.lingg-janke.de im Bereich Service.
Die KNX Association empfiehlt im Secure-Betrieb den
Codeaufkleber vom Gerät zu entfernen.
Das Applikationsprogramm darf nur komplett, niemals
partiell, in das Gerät übertragen werden, da es sonst
zu Funktionsstörungen kommen kann.
Der Binäreingang BE9Fxx kann über 9 unabhängige
Eingänge Bustelegramme erzeugen.
Der Anschluß erfolgt über schraublose Klemmen. Pro
Kanal steht eine Anzeige-LED zur Verfügung, die den
Signalzustand auch ohne Busspannung anzeigt.
Eine umfangreiche Software ermöglicht es, jeden
Kanal individuell zu parametrieren. Neben Schalt-,
Dimm-, Jalousie- und Wertfunktionen stehen auch
Zähler bereit. In der Funktion Schalten können
2 unterschiedliche Telegramme erzeugt werden.
Bei Bedarf können die Geräte auch mit KNX SECURE
in Betrieb genommen werden.
Eingangsspannung
8-48V AC/DC ( BE9F24 )
180-250V AC/DC ( BE9F230 )
Potentialfrei ( BE9FK )
max. Leitungslänge 100m
Hilfsspannung
nicht erforderlich
Schutzart
IP 20
Abmessungen
108 x 90 x 65 ( 6 TE )
Montage
Betriebstemperatur
Hutschiene 35mm
-5 .... +45 °C
max. Gruppenadressen
max. SECURE Group Keys
34
64
Anzeigeelemente
pro Eingang eine LED.
Anzeige auch ohne
Busspannung
- Anschlußquerschnitt: 0,08 - 2,5 mm²
- Abisolierlänge des Leiters: 5 - 6 mm
- Zulässige Leitertypen: - eindrähtig
- mehrdrähtig
- feindrähtig, auch mit verzinnten
Einzeladern
- feindrähtig mit Aderendhülse
KNXKNX
++
__
AA
AA
BB
BB
II
II
CC
CC
DD
DD
HH
HH
GG
GG
EE
EE
FF
FF
BE9FK
BE9F230
BE9F24
SECURE
Dokument Version 7.21
The device is mounted on a DIN rail, DIN EN 60715 TH35
Position the device on the DIN rail from above. Apply brief,
strong pressure on the lower edge of the casing to engage
the casing with the rail.
The device can be removed from the rail without any tools:
simply slide it from the DIN rail upwards and remove it from
the top of the rail. Do not apply any force lest the clamps be
damaged.
To connect the wires to the screwless terminals, insert a
slotted screwdriver into the respective mounting hole under
the terminal, which opens the terminal. Insert the wire into
the mounting hole and remove the screwdriver. The wire is
now locked in place.
The device must only be installed and configured by a
qualified professional!
If the outlets are connected to different mains phases which
are not protected by the same protector unit, a clearly
visible note to that effect has to be attached to the device!
Health and safety regulations have to be compiled with!
Do not open the device!
A faulty device must be returned immediately to Lingg &
Janke OHG!
Programming the device is provided via the ETS
Software and the corresponding product data base.
The actual version is available at:
www.lingg-janke.de in the service area
KNX assoc. recommends removing the code sticker
from the device in secure mode.
The application programm must always be fully
downloaded to the device, never partially. Partial
download of the programm may lead to malfunctions.
eibSOLO
Binary Inputs
Description
Configuration
Warnings
Technical Data
Installation
The eibSOLO binary inputs BE9Fxx can generate bus
telegrams on 9 independent channels.
Each channel is connected to a screwless terminal. For
each channel, an LED indicates the state of the signal,
even without bus voltage.
Comprehensive application software allows each channel
to be parameterized individually. A counting feature
complements the switching, dimming, shutter control and
value feature of the binary input. The switching feature can
generate two separate telegrams.
If necessary, the device can also be operated with
KNX-SECURE
max. group addresses 34
max. SECURE group keys 64
input voltage 8...48V AC/DC ( BE9F24 )
180...250V AC/DC ( BE9F230 )
potential free ( BE9FK )
max. wire lenght 100m
auxiliary power supply not necessary
protection class IP 20
dimensions 108 x 90 x 65 mm (6 RU*)
installation 35 mm DIN rail
operating temperature -5 ... +45°C
display elements one LED for each channel,
display even without bus
voltage (BE9F24/230)
*RU = rail unit
L (+)L (+)
N (-)N (-)
KNXKNX
++
__
AA
AA
BB
BB
II
II
CC
CC
DD
DD
HH
HH
GG
GG
EE
EE
FF
FF
BE9FK / BE9F230 / BE9F24
BE9FK-SEC / BE9F230-SEC / BE9F24-SEC
Lingg & Janke OHG * Zeppelinstr. 30 * DE 78315 Radolfzell
Support: (+49) 7732 - 94557-50 * support@lingg-janke.de
www.lingg-janke.de
KNXKNX
++
__
AA
AA
BB
BB
II
II
CC
CC
DD
DD
HH
HH
GG
GG
EE
EE
FF
FF
BE9FK
BE9F230
BE9F24
Dokument Version 7.21
SECURE
Terminals
- terminal cross section: 0.08 - 2.5 mm²
- stripping lenght: 5 - 6 mm
- conductors permitted:
- single core
- multi-filar
- fine-wired, including tin-plated individual wires
- fine-wired, with wire end sleeves
