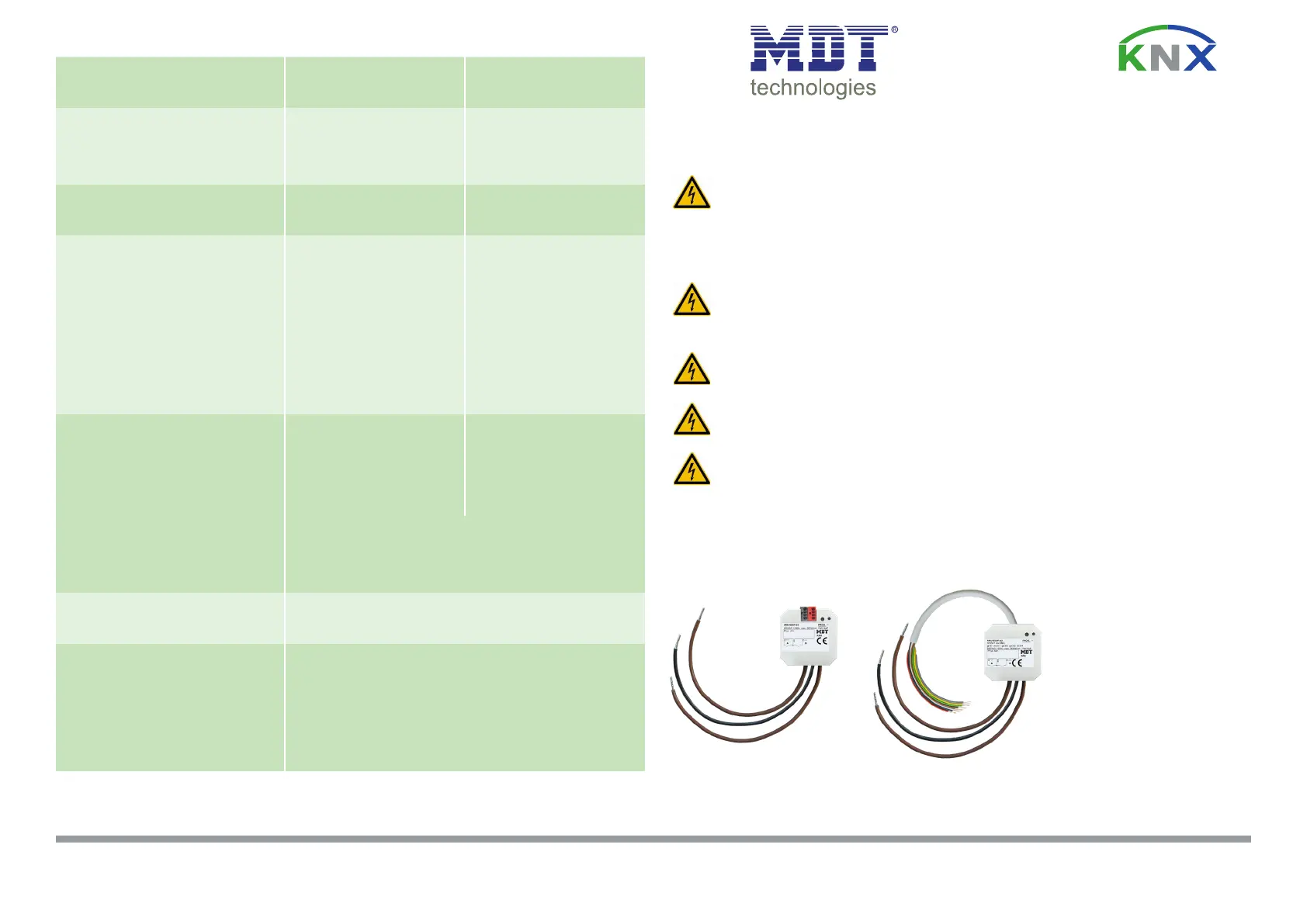

Side 1/4

MDT technologies GmbH

•

51766 Engelskirchen

•

Papiermühle 1

Tel.: + 49 - 2263 - 880

•

Fax: + 49 - 2263 - 4588

•

knx@mdt.de

•

www.mdt.de

Stand: 0621

Technische Änderungen und Irrtümer vorbehalten,

Abbildungen können abweichen.

Technische Daten

Technical Data

AKU-02UP.03 AKU-B2UP.03

Anzahl Ausgänge

Number of outputs

2 2

Maximale Schaltleistung

Output switching ratings

Ohmsche Last

Ohmic load

10A 10A

Kapazitive Last

Capacitive load

14µF bei 10A 14µF bei 10A

Spannung

Voltage

230VAC 230VAC

Maximaler Einschaltstrom

Maximum inrush current

150A/150µs

50A/600µs

150A/150µs

50A/600µs

Maximale Last

Maximum lamp loads

Glühlampen

Incandescent lamps

1500W 1500W

HV- Halogenlampen

Halogen lamp 230V

1200W 1200W

NV- Halogenlampen

Halogen lamp, electronic transformer

500W 500W

Leuchtstofampen unkompensiert

Fluorescent lamp not compensated

500W 500W

Leuchtstofampen parallelkompensiert

Fluorescent lamp parallel compensated

120W 120W

max. Anzahl EVG

max. number of electronic transformers

2 2

Rolladenmotoren

Shutter motor

-- 300W***

Anzahl der Eingänge

Number of input channels

-- 4

Interne Kontaktspannung der Eingänge

Contact voltage input channel

-- 3,3VDC* internal

Mech. Schalthäugkeit

Output life expectancy

1.000.000 1.000.000

Absicherung

Max. fuse per channel

10A 10A

Spezikation KNX Schnittstelle

Specication KNX interface

TP-256 mit Long Frame Unterstützung für ETS5

TP-256 with long frame support for ETS5

Verfügbare KNX Datenbanken

Available application software

ETS 5

Kabelquerschnitt Anschlusskabel

Wire gauge connection cables

Kabel Busanschluss und potentialfreie Eingänge

Cable KNX bus and potential free inputs

0,8mm Ø, solid core

Kabel für Ausgänge

Cable to connect outputs

1,5mm²

Versorgungsspannung

Power Supply

KNX Bus**

Leistungsaufnahme KNX Bus typ.

Power consumption KNX bus typ.

< 0,3W

Umgebungstemperatur

Operation temperature range

0 bis + 45°C

Schutzart

Enclosure

IP 20

Abmessungen (B x H x T)

Dimensions (W x H x D)

41mm x 41mm x 22mm

*** keine Drehstrommotoren

*** no three-phase asynchronous motor

AKU-02UP.03

Allgemeine Sicherheitshinweise - Important safety notes Lebensgefahr durch elektrischen Strom - Danger High Voltage

• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen

Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE

Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device

only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be

observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.

Über eingebauten Kanaltaster lassen sich die Ausgänge ausschalten. After Installation and connecting mains power

supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.

• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.

After installation a KNX bus telegram can switch the outputs alive.

• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.

Disconnect the mains power supply prior to installation or disassembly.

• Alle spannungsführenden Klemmen und Anschlüsse müssen nach der Installation vollständig durch die Schalttafel-

abdeckung berührungssicher verschlossen werden. Die Schalttafelabdeckung darf nicht ohne Werkzeug zu öffnen sein.

All screw terminals and connections under current must be covered completely against touching by the switch panel.

It should not be possible to open the switch panel cover without using tools.

Anschlussklemmen, Bedien- und Anzeigeelemente Universal AKU UP

Terminals, Operating and Display Universal Actuator AKU

Betriebsanleitung Universal AKU UP - nur für autorisiertes Elektrofachpersonal

Operating Instructions Universal Actuator AKU - for authorised electricans

1 - Anschlusskabel Busanschluss

und potentialfrei Eingänge

- Cable to connect KNX bus and

potential free inputs

4 - Anschlusskabel Ausgänge

- Cable to connect outputs

2 - Programmiertaster

- Programming key

3 - Rote Programmier LED

- Red programming LED

* Es besteht keine galvanische Trennung zwischen der Kontaktspannung und KNX Busspannung.

* There is no galvanic separation between contact voltage and KNX bus voltage.

** Bei 230V Leitungen in der Umgebung sind die gültigen Normen und Richtlinien zu Leitungsabständen einzuhalten.

** If any 230V cables are in the vincinity, make sure to maintain the distances to them specied as in the applicable standards and regulations.

AKU-B2UP.03
