Technische Daten
Technical Data
BE-TA5502.01/.G1
BE-TA55P2.01.G1
BE-TA5504.01.G1
BE-TA55P4.01.G1
BE-TA5506.01.G1
BE-TA55P6.01.G1
BE-TA5508.01.G1
BE-TA55P8.01.G1
Anzahl Tastenächen
Number of Rockers 2468
Anzahl zweifarbige LED bei Plus Version
Number of bicolored LED (TA-55xxP) 2468
Orientierungslicht bei Plus Version
Orientation LED (TA-55xxP) 1111
Spezikation KNX Schnittstelle
Specication KNX interface TP-256 TP-256 TP-256 TP-256
Verfügbare KNX Datenbanken
Available application software ETS 3/4/5 ETS 3/4/5 ETS 3/4/5 ETS 3/4/5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal 0,8mm Ø, single core 0,8mm Ø, single core 0,8mm Ø, single core 0,8mm Ø, single core
Versorgungsspannung
Power Supply KNX Bus KNX Bus KNX Bus KNX Bus
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ. < 0,3W <0,3W <0,3W <0,3W
Umgebungstemperatur
Operation temperature range 0 bis + 45°C 0 bis + 45°C 0 bis + 45°C 0 bis + 45°C
Schutzart
Enclosure IP 20 IP 20 IP 20 IP 20
Abmessungen (B x H x T)
Dimensions ( W x H x D)
55mm x 55mm x
13mm
55mm x 55mm x
13mm
55mm x 55mm x
13mm
55mm x 55mm x
13mm
Technische Daten KNX Taster BE - Technical Data KNX Push Button BE
1
23
BE-TA550x.01
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
Betriebsanleitung KNX Taster BE
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Push Button BE
for authorised electricans

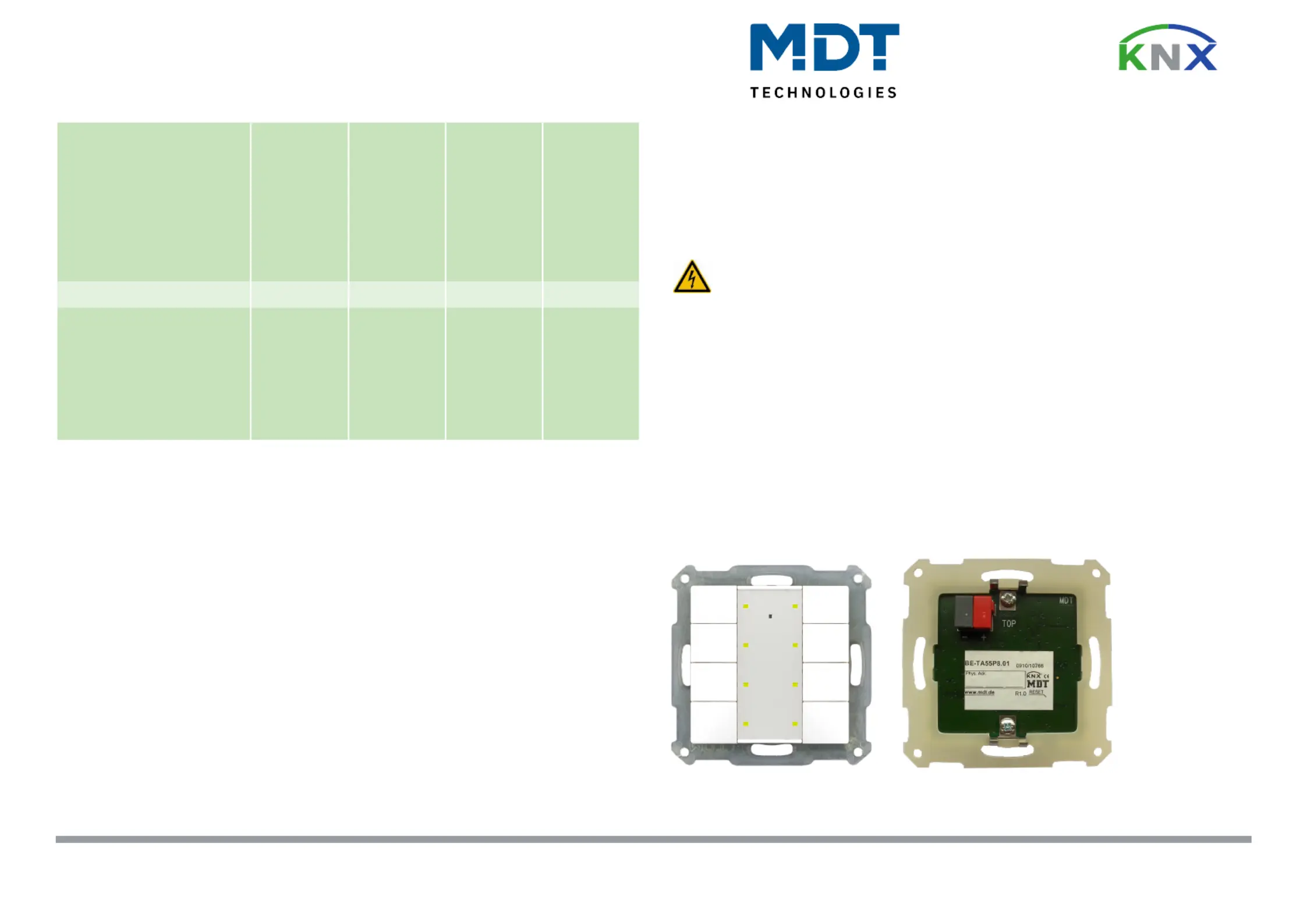

Anschlussklemmen, Bedien- und Anzeigeelemente KNX Taster BE
Terminals, Operating and Display KNX Push Button BE
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Kanalanzeige LED
- Indicator LED for each channel
4
5 - Orientierungs LED
- Orientation LED
5
®
