Technical Daten
Technical Data
SCN-WS3HW.01
Meßdatenerfassung
Measured Data
Helligkeit, Windalarm, Dämmerung, Temperatur
Brightness, Wind, Twilight, Temperature
Messbereich Dämmerung
Twilight range
0 - 1000 lux
Messbereich Tageslicht
Daylight
0 - 100000
Messbereich Temperatur*
Temperature range*
-20°C to +70°C
Messbereich Wind
Windspeed range
0 - 32m/s
Versorgungsspannung
Power Supply
KNX bus
Leistungsaufnahme KNX Bus typ.
Power consumption KNX Bus typ.
<0,3W
Spezikation KNX Schnittstelle
Specication KNX interface
TP-256
Verfügbare KNX Datenbanken
Available application software
ETS 3/4/5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal
0,8mm Ø, solid core
Umgebungstemperatur
Operation temperature range
-20 bis + 70°C
Schutzart
Enclosure
IP 44
Abmessungen (B x H x T)
Dimensions (W x H x D)
--
Technische Daten Wetterstation - Technical Data Weather Station
1
2
3
SCN-WS3HW.01
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.

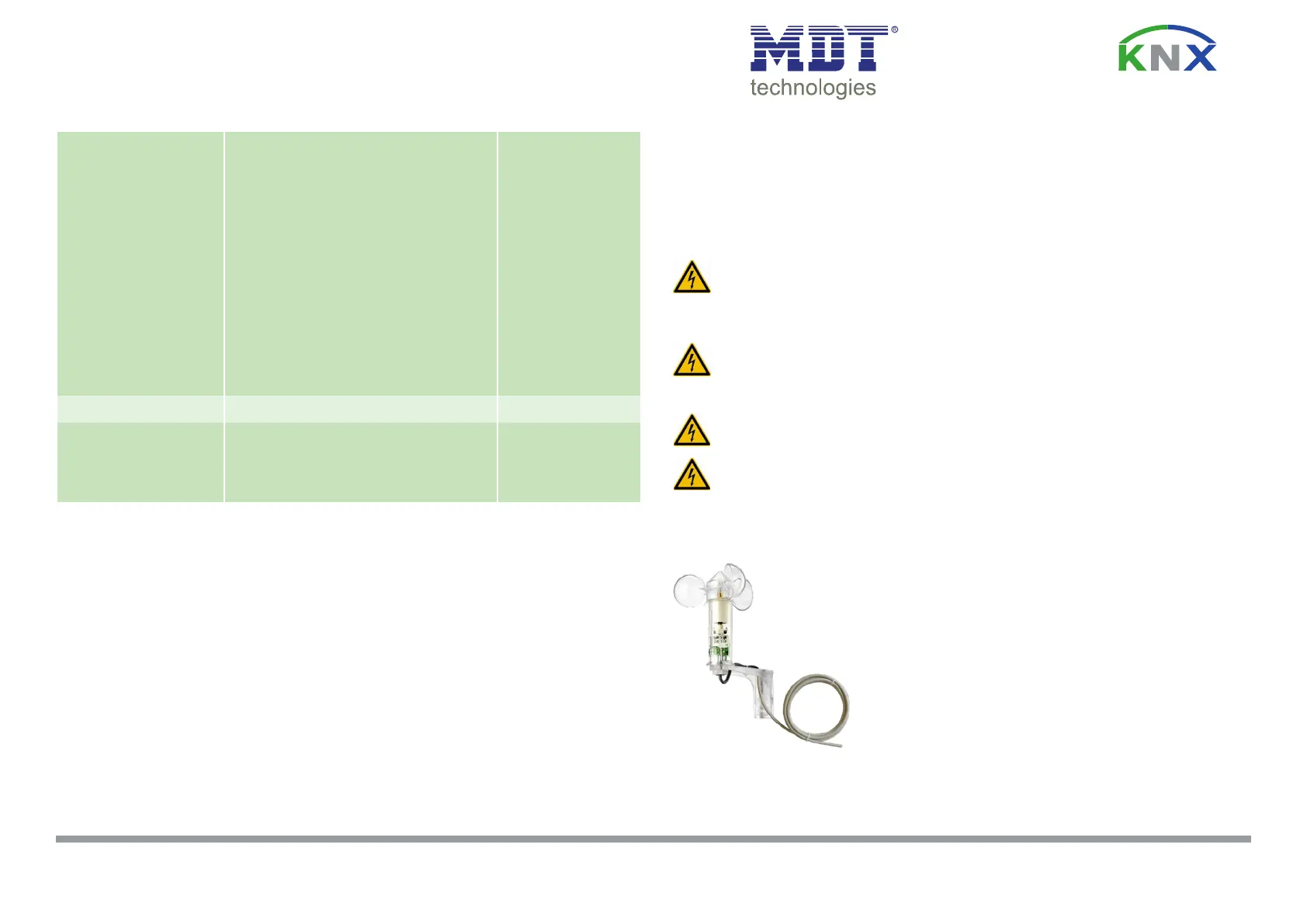

Anschlussklemmen, Bedien- und Anzeigeelemente Wetterstation
Terminals, Operating and Display Weather Station
Betriebsanleitung Wetterstation
nur für autorisiertes Elektrofachpersonal
Operating Instructions Weather Station
for authorised electricans
1 - Busanschlusskabel (Rot=plus, Schwarz=minus)
- KNX busconnection cable (Red=plus, Black=minus)
2 - Programmiertaster (Reedkontakt)
- Programming key (Reed contact)
3 - Rote Programmier LED
- Red programming LED
* Temperaturwert kann aufgrund der Montageposition vom tatsächlicher Wert abweichen.
* Depending on mounting position the measured temperature value can be different from real value.
®
