Receiver Wiring Adaptor

120 70-5514

Revision 01/28/16

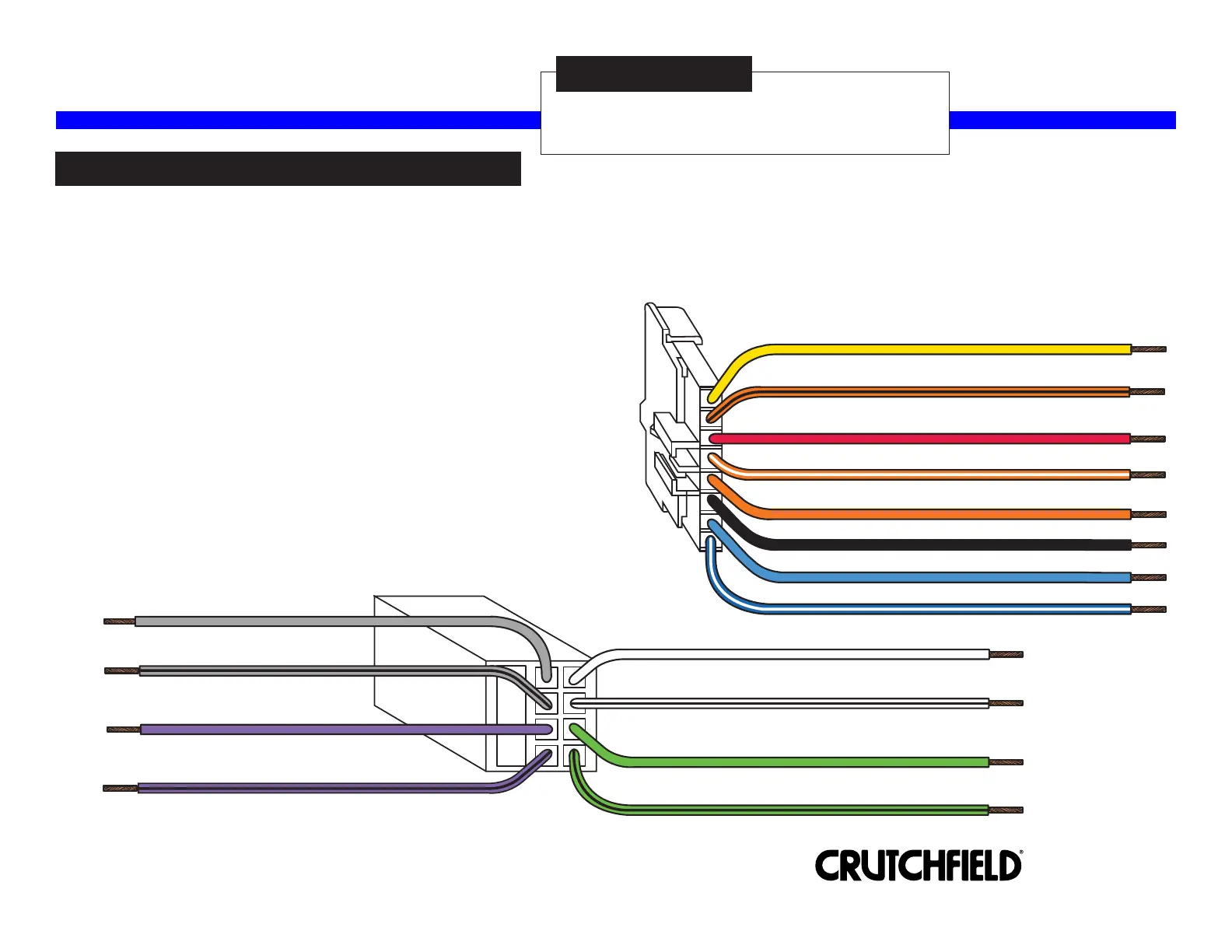

STEP 1 -- MATCH & CONNECT WIRES

*120705514*

IMPORTANT

Before starting, compare items on your invoice with items

received. Thoroughly check packing materials. If an item

is missing, please call

Crutchfield at 1-888-955-6000.

Black - Chassis Ground

Match wires below to the matching function of each wire on your receiver (refer to instructions supplied with receiver). The wire colors of your

new receiver may, or may not, match the wire colors of the adaptor. Match adaptor and receiver wires by function, disregarding color.

If your receiver does not have a Dimmer or Illumination wire, tape off the Orange/White or Orange wire in this adaptor (the one not used).

Individually tape off any unused wires.

See amplifier bypass instructions on the next page.

Make final wiring connections following instructions on page 3.

Blue - Power Antenna

Blue/White - Amplifier Turn-On

POWER HARNESS

Red - 12 Volts Switched Power

Yellow - 12 Volts Constant Power

Orange - Illumination

White - Left Front Speaker Positive

Gray - Right Front Speaker Positive

Green - Left Rear Speaker Positive

Violet - Right Rear Speaker Positive

Gray/Black - Right Front Speaker Negative

White/Black - Left Front Speaker Negative

Green/Black - Left Rear Speaker Negative

Violet/Black - Right Rear Speaker Negative

Orange/Black (not used, tape off)

Orange/White - Dimmer

SPEAKER HARNESS

Note: If vehicle is equipped with a factory amplifier,

it will not work if this wiring harness is used.

Receiver Wiring Adaptor

120 70-5514

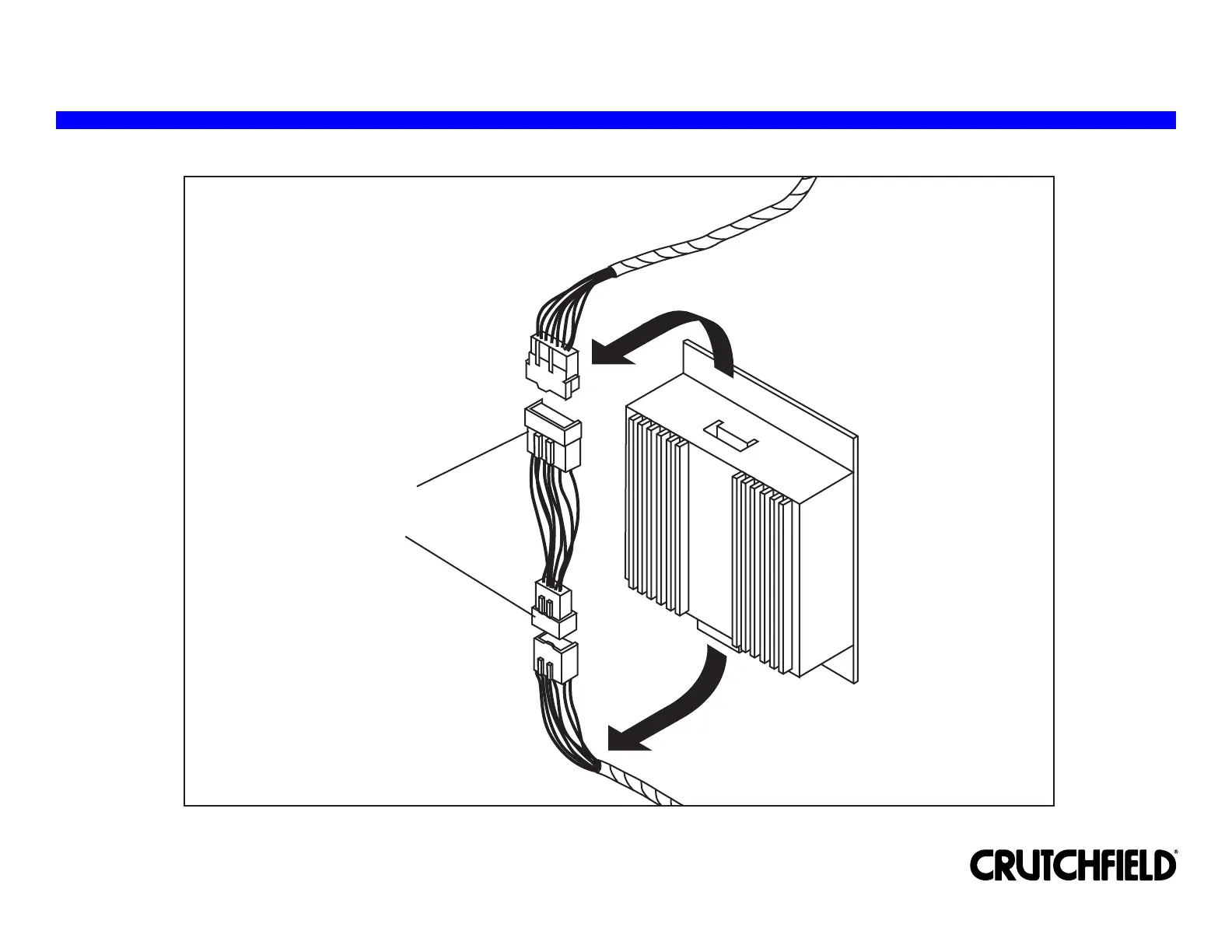

Locate the factory amplifier in your

vehicle. Use the amplifier bypass

harness to "jumper" out the

amplifier as shown.

AMPLIFIER

BYPASS

HARNESS

Generic Amplifier Illustration

Page 2
