Alan 100Plus B
” G UI DA A LL‘ US O
” I NS T R UCT I O N GU I D E
” B E D I E N U N G S A N L E I T U N G
” M A NU A L D E IN S T RU CC I O NE S
” G UI D E D' UT IL I S AT I O N
” M A NU A L D E IN S T RU ÇÕ E S
” Οδηγίες Χρηςης
” M A NU A L D E UTIL I z A R E
ISTR ALAN100PLUS B NEW.indd 1 11/12/12 12.23

2
Italia - Restrizioni all’uso - In conformità al Piano Nazionale di ripartizione delle Frequenze, pubblicato sulla G.U. n. 169 -Supplemento Ordinario 146 - del 20 luglio 2002 - nota 49G -,
per lo standard I in AM occorre utilizzare un sistema radiante che abbia il guadagno complessivo non superiore a -6 dB (es.: con antenna PC8 con cavo originale).
Italy - Restrictions on the use - According to the Italian Frequency Allocation Table, issued on the G.U. No. 169 - Supplement 146 - of 20th July 2002 - note 49G, the standard I in AM
modulation needs a radiating system with a gain not higher than -6dB, such as, for example, with the antenna “PC8” with original cable.
Italie - Restrictions à l’usage - Conformément au Tableau National de répartition des bandes de fréquences publié sur la G.U. n. 169, Supplément 146 - du 20 Juillet 2002 – note 49G -,
pour le standard I in modulation AM il faut utiliser un système radiante avec un gain pas supérieur à –6dB (par exemple, avec l’antenne PC8 avec câble original).
Italien - Nutzungshinweis - Entsprechend der Italienischen Frequenzverteilungstabelle, herausgegeben in G.U,. No. 169, Anhang 146 vom 20. Juli 2002, Note 49 G, darf bei Standard
I in AM Modulation nur ein Antennensystem von nicht mehr als -6dB Gewinn benutzt werden, wie z.B. der Antennentyp “ PG 8 “ mit Originalkabel
Italia - Restricciones al uso - De acuerdo con el Piano Nazionale di Ripartizione delle Frequenze, publicado en la G.U. n° 169 - Supplemento Ordinario 146 - del 20 de julio de 2002 -
nota 49G - , por el estándar I en la modalidad AM se deberá utilizar un sistema radiante que tenga una ganancia conjunta no superior a -6dB (es.: con antena “PC8” con cable original)
ISTR ALAN100PLUS B NEW.indd 2 11/12/12 12.23

I
1
INDICE
Caratteristiche pag. 2
.....................................................................................................................................................................................................................
Installazione pag. 3
.........................................................................................................................................................................................................................
Sostituzione del fusibile pag. 3
...................................................................................................................................................................................................
Montaggio dell’antenna pag. 4
..................................................................................................................................................................................................
Antenna base pag. 4 .......................................................................................................................................................................................................................
Uso del ricetrasmettitore pag. 5 .................................................................................................................................................................................................
Canali prioritari (CH 9-19) pag. 5
................................................................................................................................................................................................
Altoparlante supplementare pag. 5
..........................................................................................................................................................................................
Caratteristiche tecniche pag. 6
...................................................................................................................................................................................................
ISTR ALAN100PLUS B NEW.indd 1 11/12/12 12.23

2
CARATTERISTICHE
›
Il PLL permette un controllo preciso delle frequenze e maggior stabilità
su tutti i 40 canali, con controlli separati di scansione verso l’alto e verso
il basso.
›
I filtri ceramici proteggono dalle interferenze dei canali adiacenti.
›Il display mostra quale canale è attivato.
›
Commutatore AM/FM per selezionare la modalità di emissione.
Il LED rosso (TX) e il verde (RX), indicano la modalità operativa:
› RX=ricezione; TX= trasmissione.
›
La regolazione del circuito squelch permette di eliminare i fastidiosi rumori
in fase di ricezione.
›
La presa esterna sul retro consente l’utilizzo di un eventuale altoparlante
supplementare.
›
Il commutatore d’emergenza permette la commutazione immediata dal
CH 9 al 19.
›
É funzionante con corrente negativa a massa 12-13.8V.

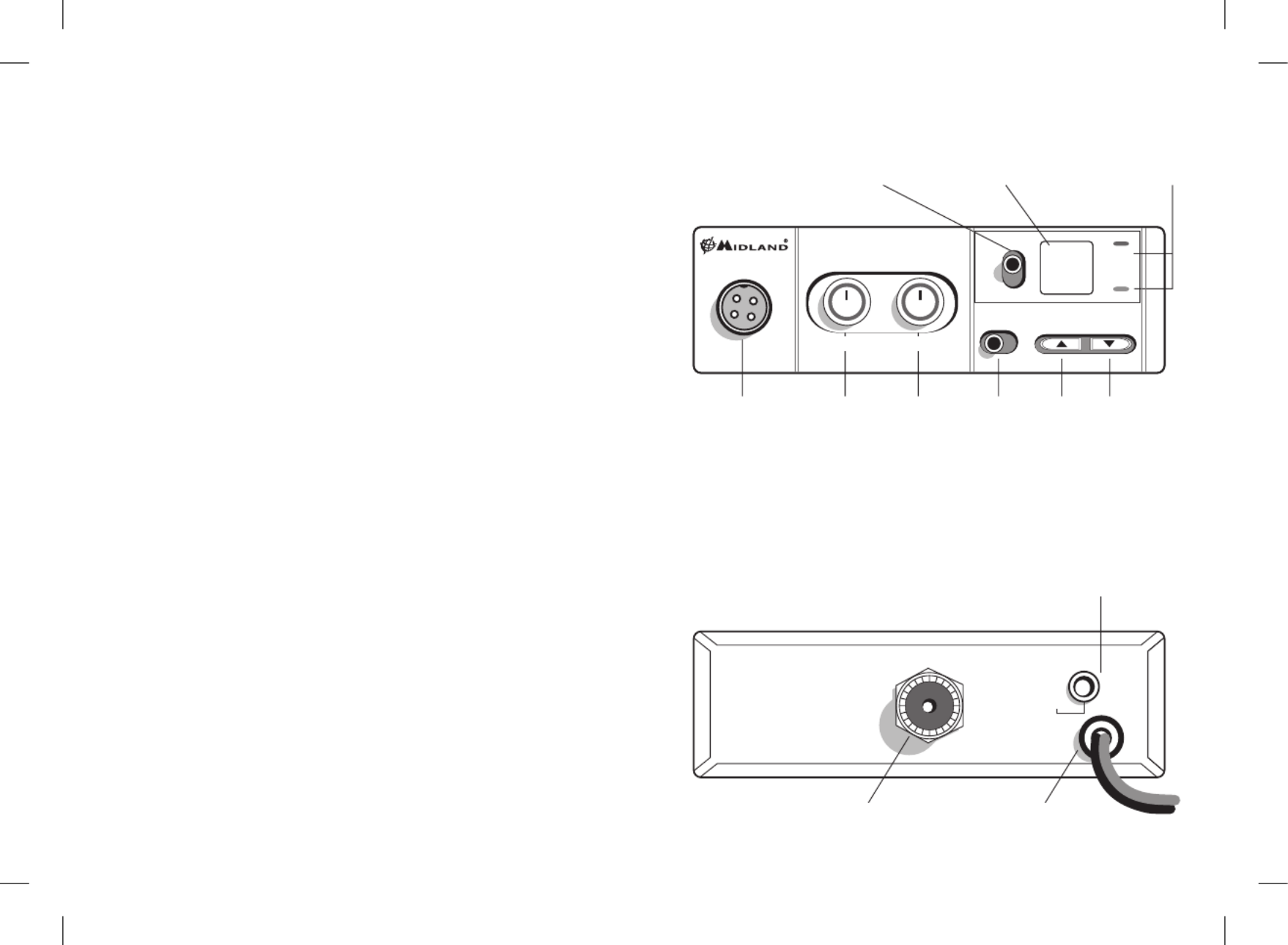

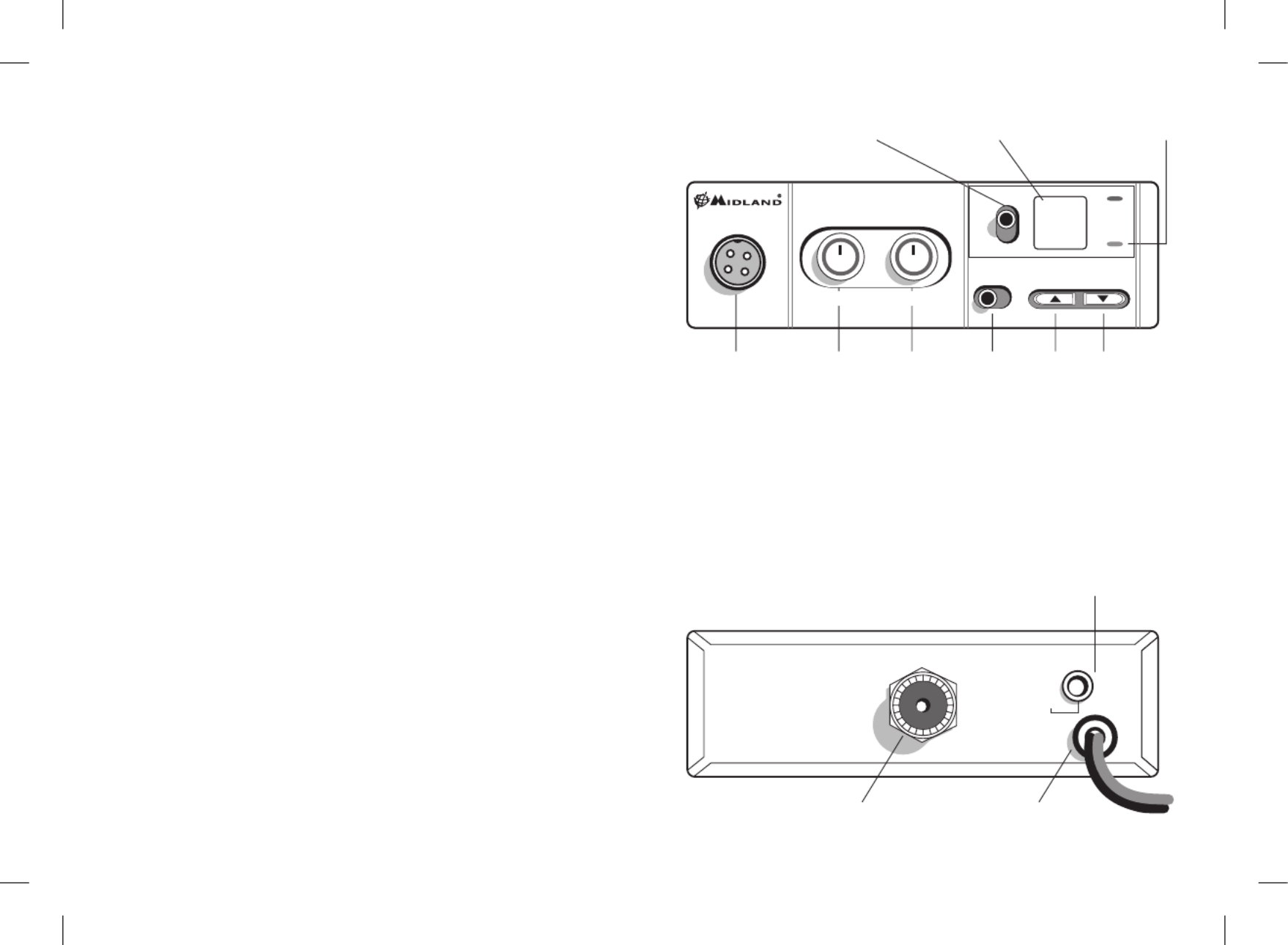

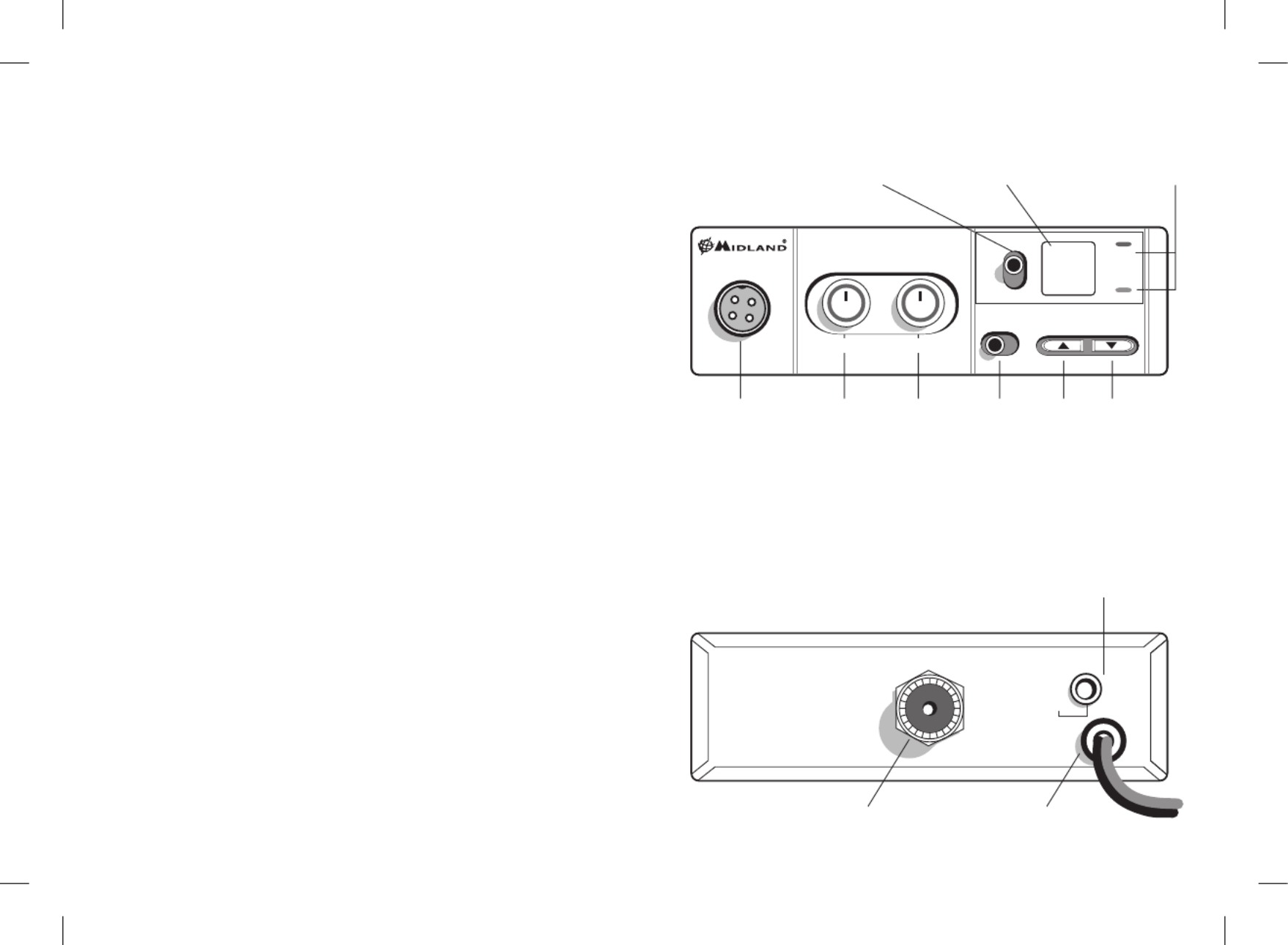

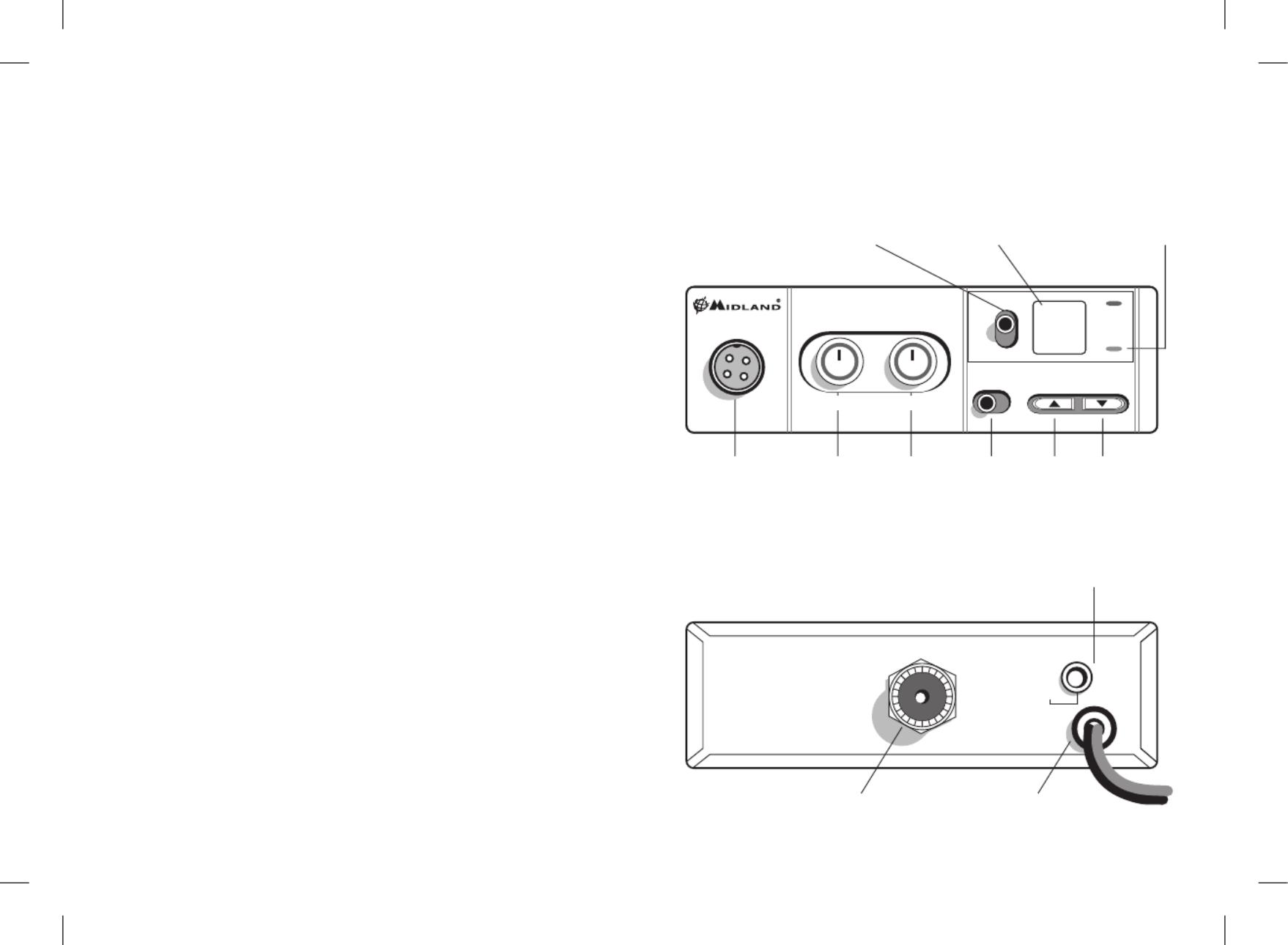

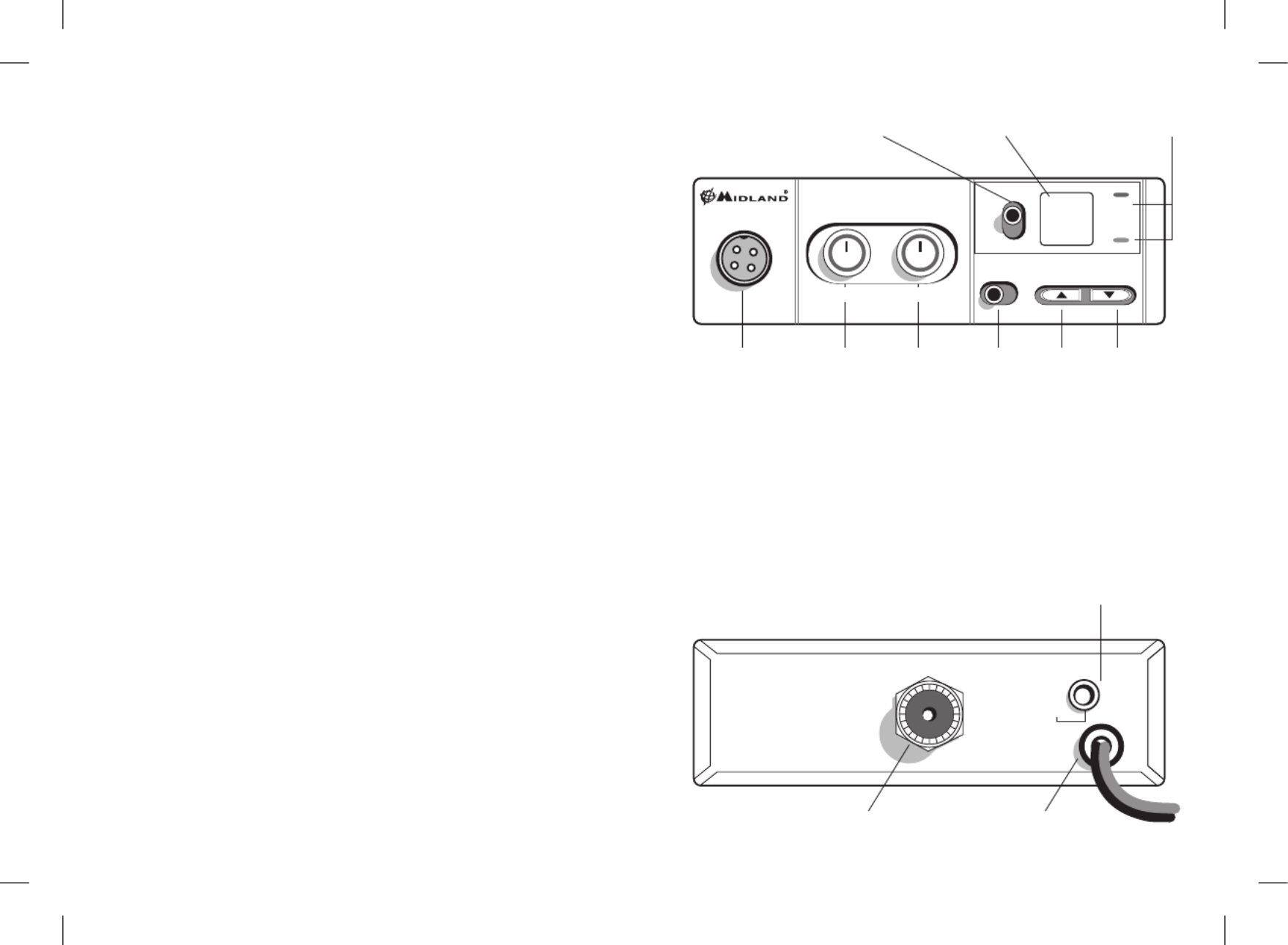

COMANDI
EXT
ANT
SPKR
+
-
RED
BLK
Presa altoparlante esterno
Connettore antenn Cavo alimentazionea
EXT
ANT
SPKR
+
-
RED
BLK
ALAN 100 PLUS
9
CH
19
40
TX
FM CHANNE AM L
SQUELCH ON/OFF VOL
Commutatore canali
prioritari CH-9/19
Display canali
Tasto cambio canaleCommutatore
AM/FM
Accensione/VolumeSQUELCHPresa microfono
40
RX
SQUELCH ON/OFF VOL
LED RX
LED TX
ISTR ALAN100PLUS B NEW.indd 2 11/12/12 12.23

I
3

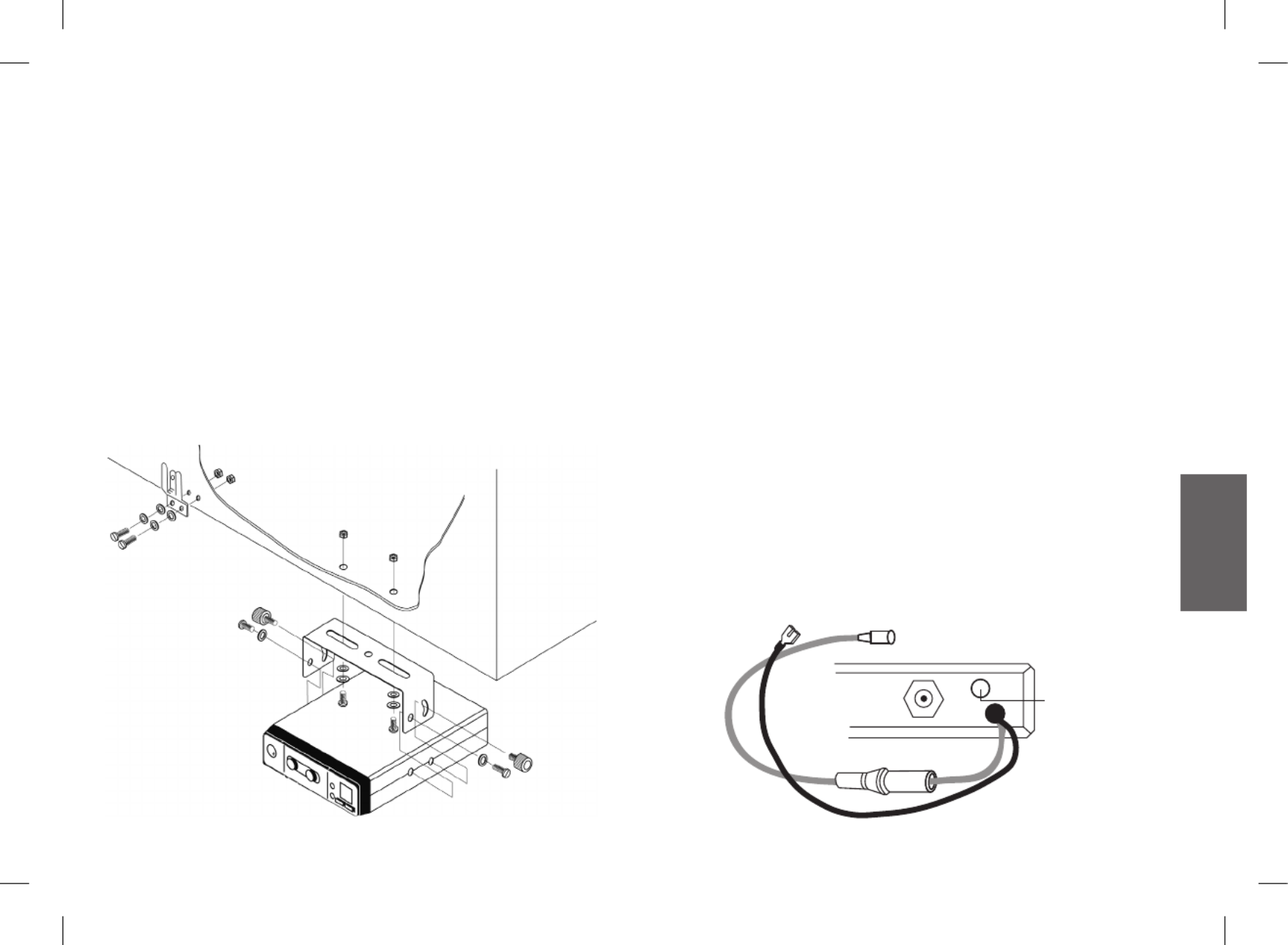

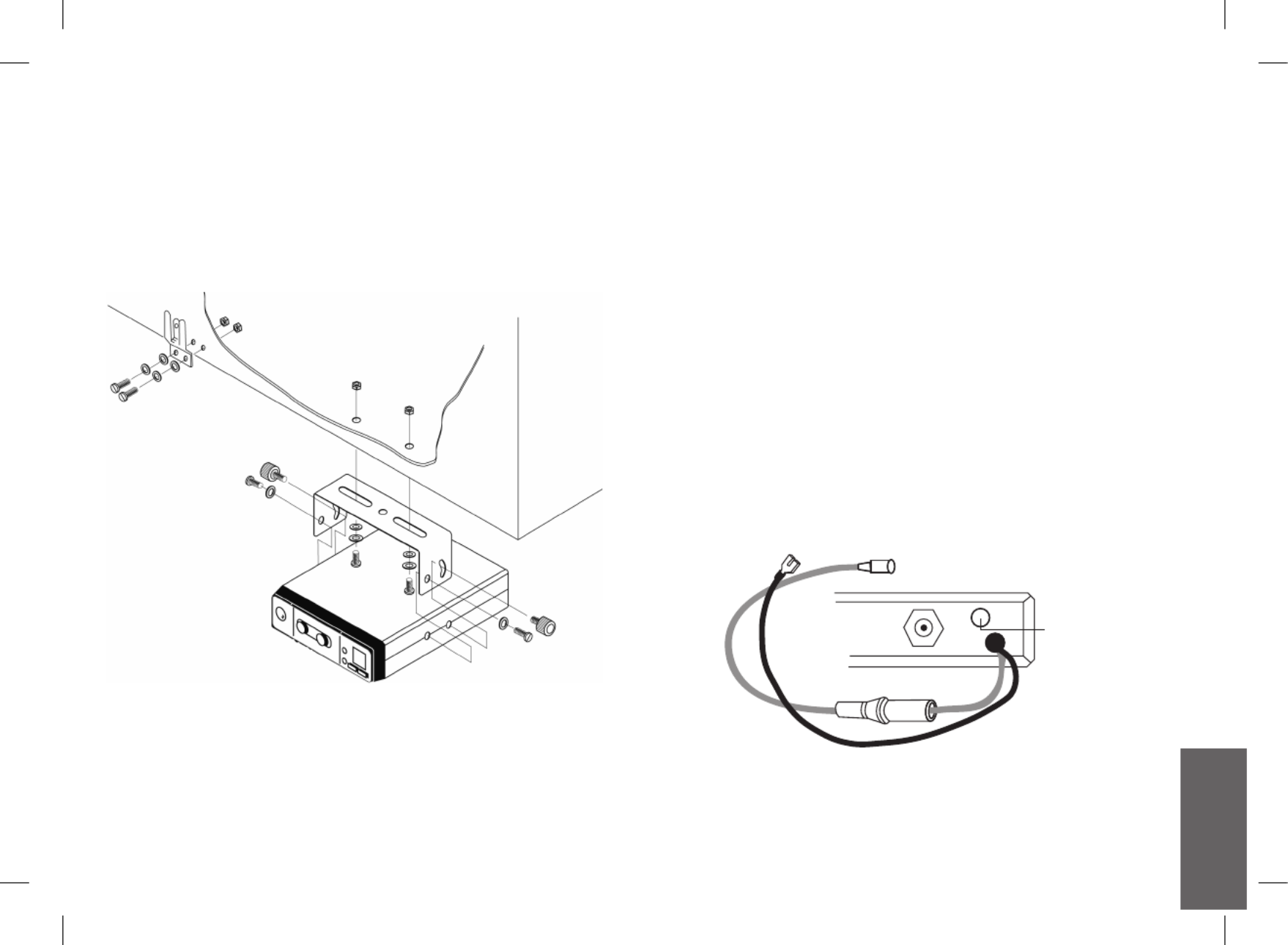

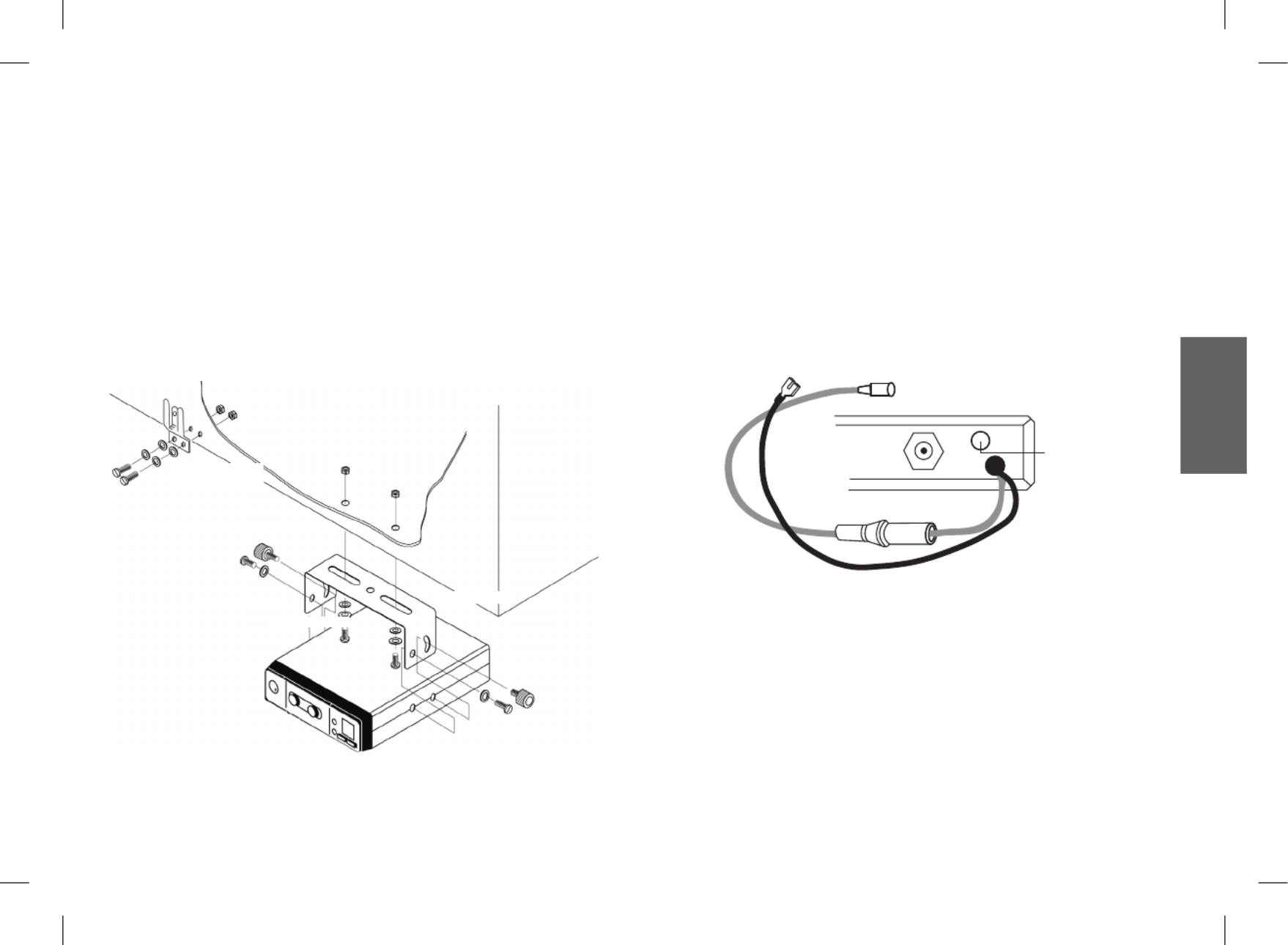

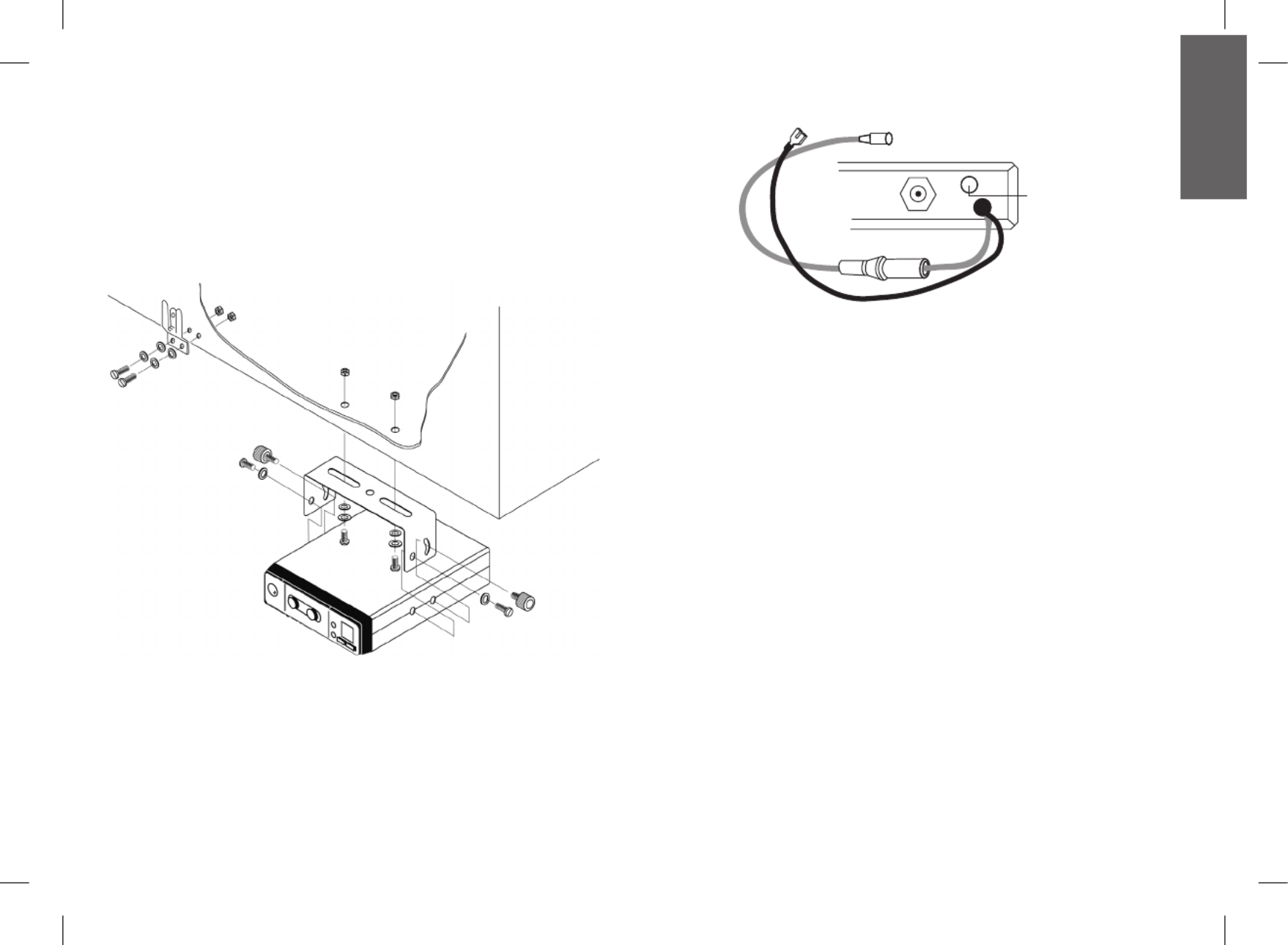

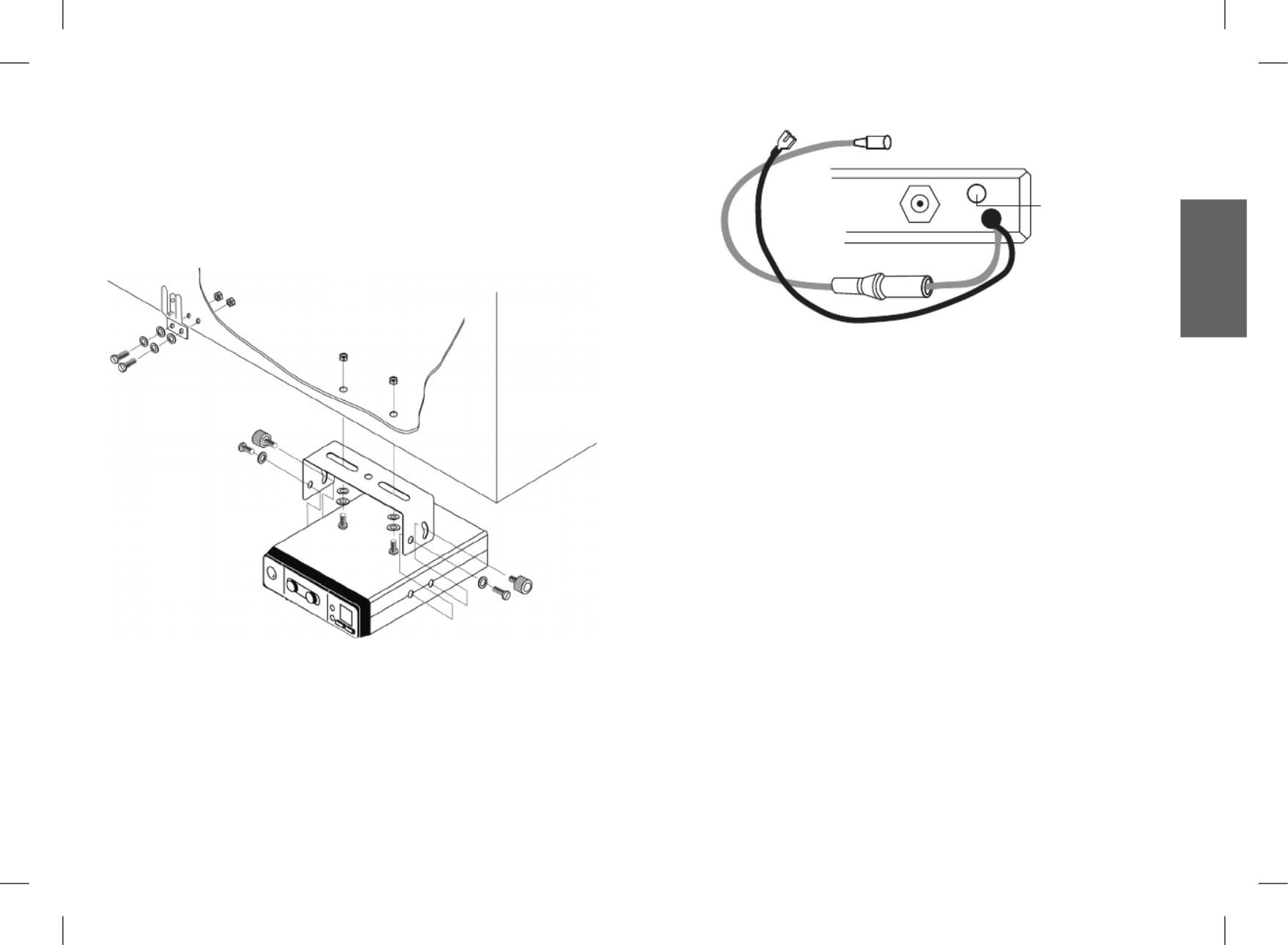

INSTALLAZIONE
Ricercare e localizzare sul mezzo mobile, la posizione per l’installazione
dell’apparato.
Tale posizionamento deve essere fatto in modo da non creare intralcio a chi
guida, e nello stesso tempo, di facile accessibiltà per poter togliere l’apparato
secondo le necessità.
La posizione di montaggio più comune è sotto il cruscotto (si sconsiglia
vicino a fonti di calore o vicino al condizionatore). Dopo aver stabilito la
posizione più adatta sul veicolo, mantenere il ricetrasmettitore con la staffa
di montaggio nell’esatta posizione desiderata e verificare che non ci siano
inconvenienti; successivamente segnare e forare il veicolo per il fissaggio delle
viti di montaggio. Controllare che esse siano ben ancorate, in considerazione
delle notevoli sollecitazioni e vibrazioni create dal mezzo mobile.
Collegare il filo rosso (con il fusibile) al positivo della batteria. Collegare il
filo nero al negativo della batteria (solitamente questo è il telaio dell’auto)
tenendo conto che una connessione corretta e stabile è indispensabile per il
buon funzionamento dell’apparato.
Per l’installazione in auto, la tensione a 13,8 Vcc è solitamente prelevabile dal
contatto ausiliario dell’interruttore d’accensione. Questo evita che l’apparato
possa rimanere acceso accidentalmente quando l’autista scende dall’auto e
permette inoltre di poter operare senza che il motore sia in funzione.
Prima di operare, installare e collegare l’antenna inserendo il connettore
nell’apposita presa sul retro dell’apparato. Per l’uso di un altoparlante esterno,
utilizzare la presa EXT-SPKR.
SOSTITUZIONE DEL FUSIBILE
Sostituire il fusibile del cavo di alimentazione con un similare a 2 A (Un fusibile
di ricambio è in dotazione).
ANT
EXT
SPKR
+RED
-BLK
Rondelle
Viti
Viti
Rondelle
Rondelle
Viti
Dadi
Staffa
Rondelle
Viti
ISTR ALAN100PLUS B NEW.indd 3 11/12/12 12.23

4
MONTAGGIO ANTENNA
L’antenna è l’elemento più importante per ottenere i migliori risultati. É
indispensabile che l’antenna abbia un’impedenza di 50 Ohms. A seconda
della posizione in cui viene installata, il rendimento varia notevolmente.
Usare un cavo coassiale con impedenza 50 Ohms. Sono consigliati i cavi RG
58U per lunghezza sotto i 2.5 metri, oppure RG 8 per lunghezze superiori.
Il cavo coassiale deve essere montato con molta cura: evitare curve e
piegamenti. Inoltre va ricordato che il cavo più corto aumenta la sensibilità
dell’apparato, così pure un cattivo collegamento tra apparato e antenna.
Consigli:
• Montare l’antenna nel posto più libero e più alto dell’auto.
• L’antenna deve essere installata in posizione verticale, e così deve rimanere
anche quando il veicolo è in moto.
• Montare l’antenna e il cavo il più possibile lontano da fonti di rumore.
• La massa dell’antenna deve coprire un’area di 1m2.
Esistono in commercio diversi tipi di antenna: con stilo a 1/4 d’onda;
alimentate al centro; con carica in base; con carica in alto. Le antenne caricate
sono più corte, ma per un miglior rendimento si consigliano quelle di
lunghezza di circa 2 metri.
L’installazione a centro tetto è la migliore in senso assoluto perchè il ground o
radiale di terra è proporzionale in tutte le direzioni, mentre su una fiancata o
in una qualsiasi altra parte del veicolo, diventa proporzionale alla massa dello
stesso (es: se l’antenna è installata posteriormente, diventa direttiva in avanti,
cioè i segnali provenienti dalla parte opposta sono meglio ricevuti, così dicasi
anche per quelli trasmessi).
N.B.: con l’ausilio di un accoppiatore a due vie, l’antenna montata anterior-
mente può sostiituire l’antenna della radio FM.

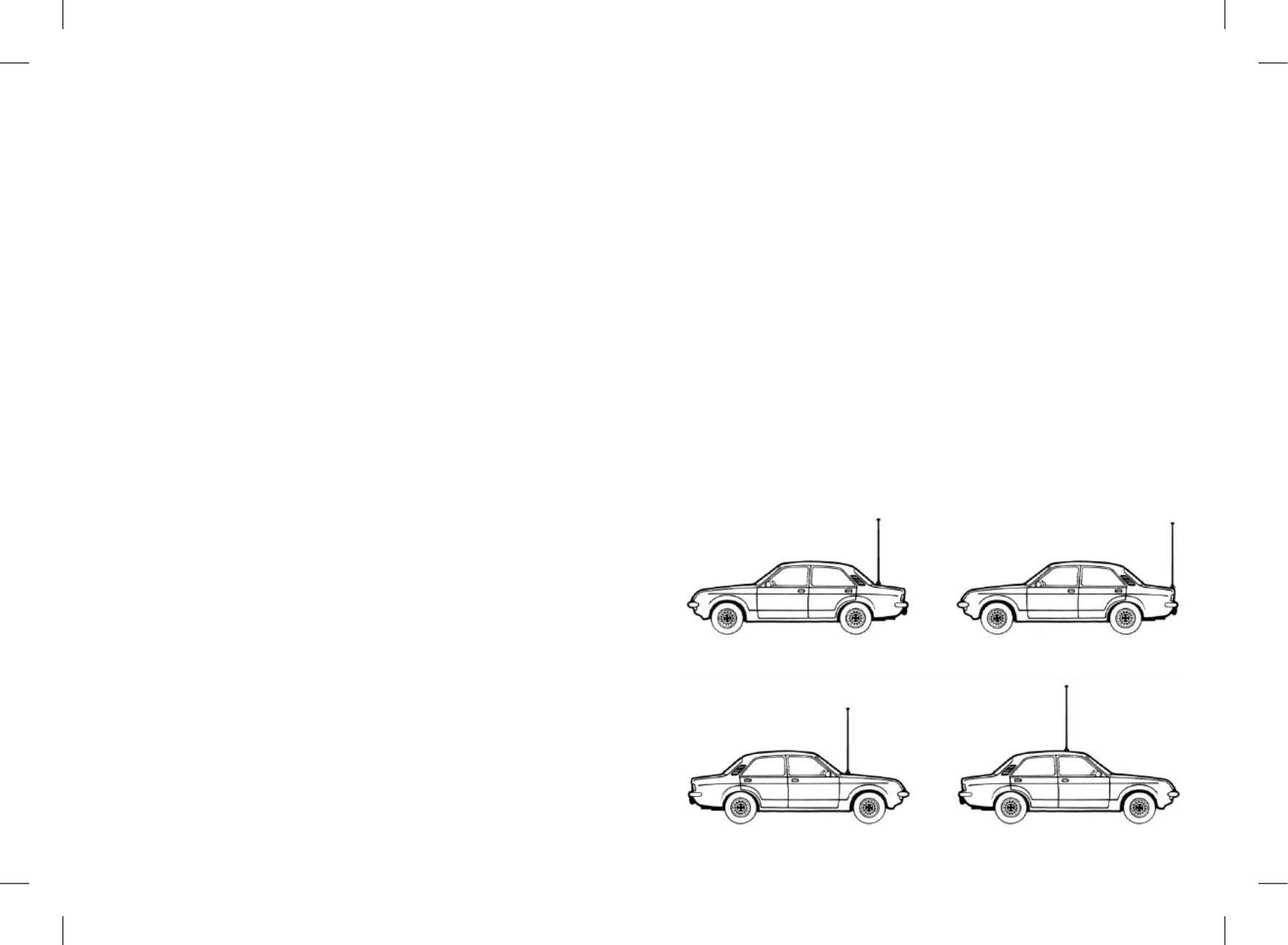

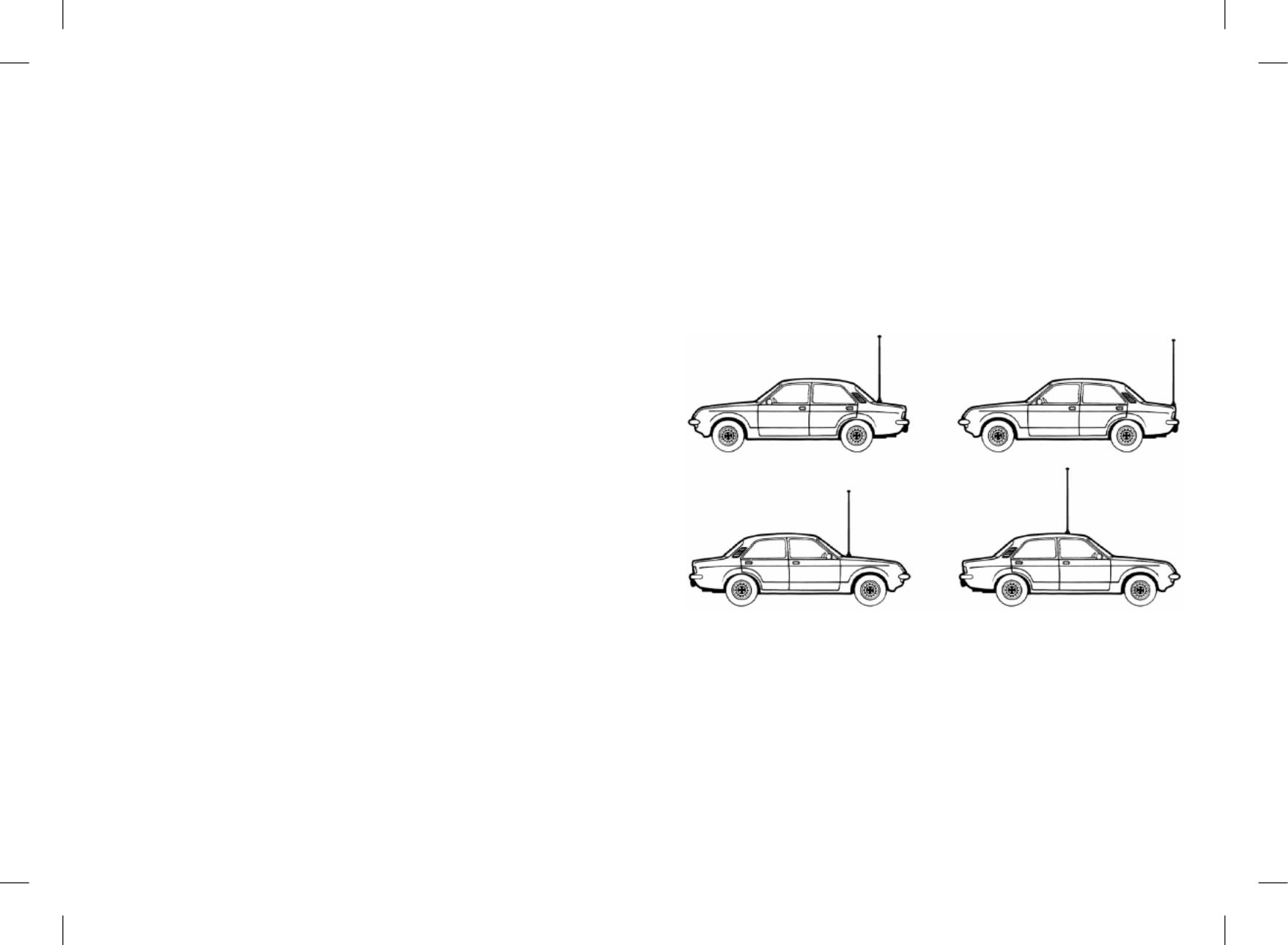

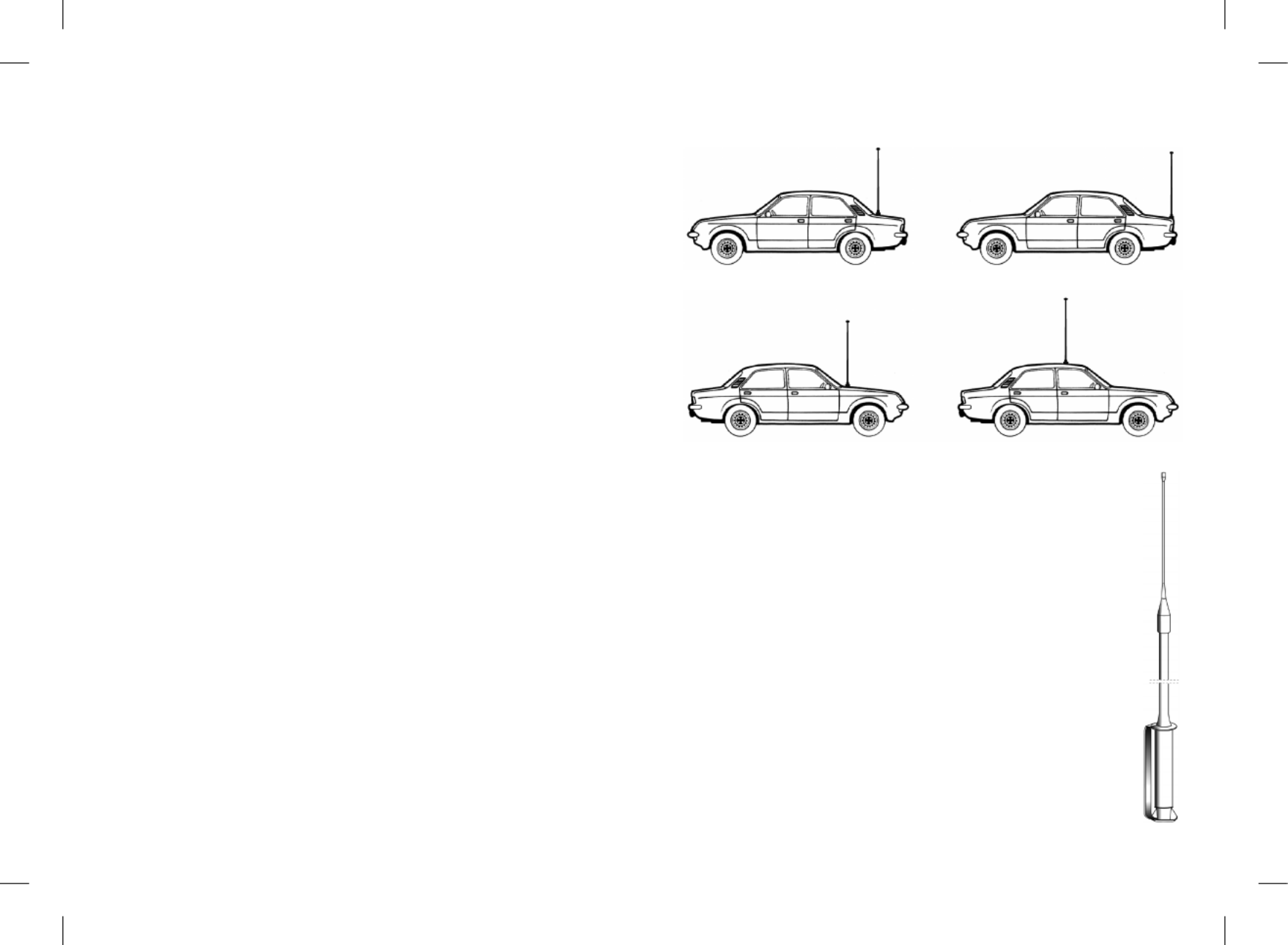

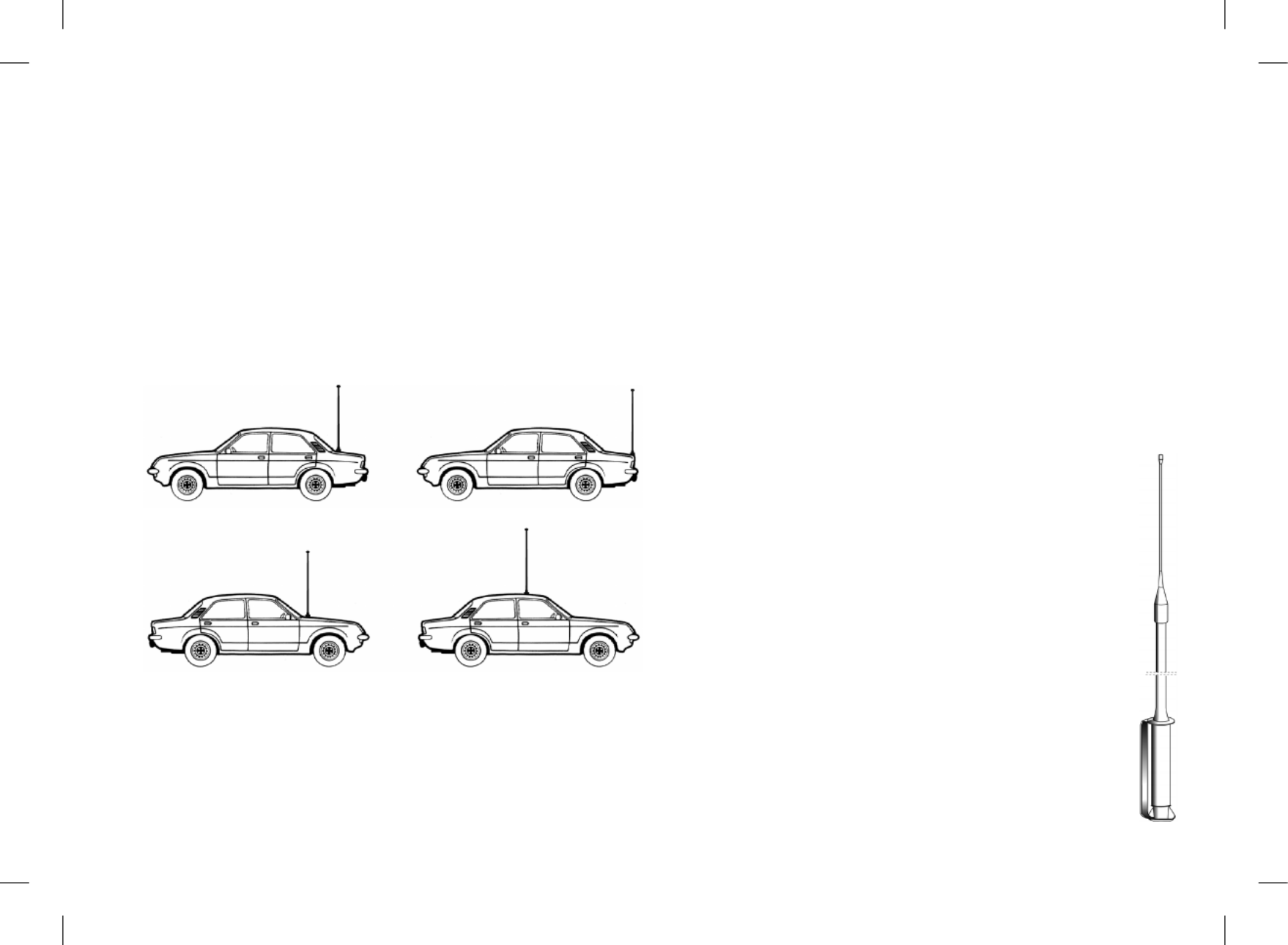

Posizioni comuni di montaggio dell’antenna

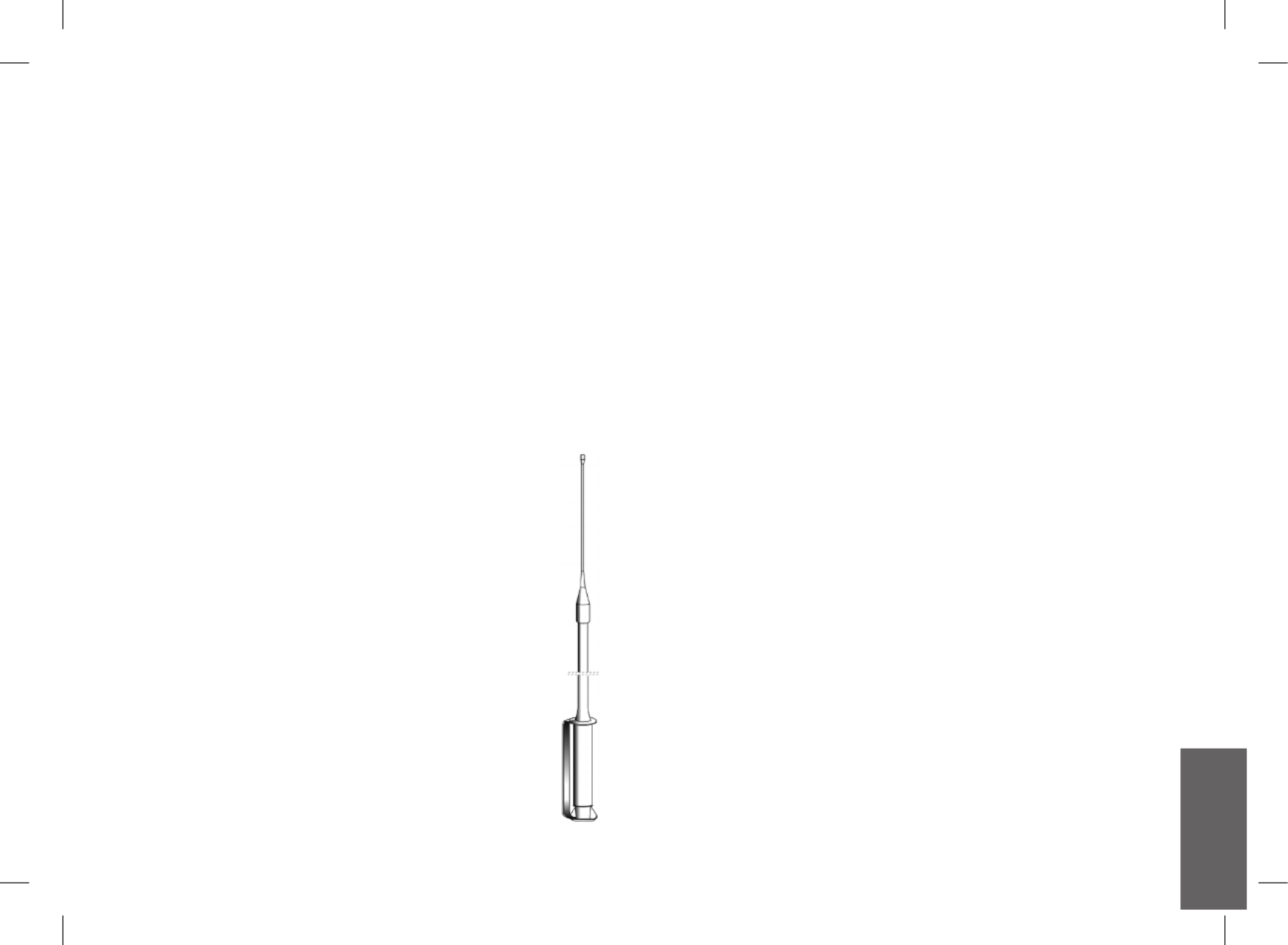

ANTENNA BASE
Per l’utilizzo del ricetrasmettitore in stazione fissa (base) occorre
un alimentatore a 12-13.8 V a corrente continua 2 A. Si consiglia
un’antenna 1/2 onda omnidirezionale per comunicazioni a medio e
lungo raggio.
ISTR ALAN100PLUS B NEW.indd 4 11/12/12 12.23

I
5
USO DEL RICETRASMETTITORE
Ricezione:
1. Assicurarsi che l’apparato sia connesso ad una corrente 12-13.8 V tramite
il fusibile e il filo rosso.
1. Controllare che l’antenna e il microfono siano ben connessi.
1. Posizionare il commutatore d’emergenza sulla posizione centrale.
1. Scegliere il modo di emissione AM o FM.
1. Girare la manopola squelch nella massima posizione antioraria.
1. Accendere l’apparato mediante la manopola ON/OFF/VOL.
1. Ricercare il canale desiderato attraverso i tasti CHANNEL.
1. Regolare il volume come desiderato.
9. Regolare lo squelch. Questo comando viene utilizzato per
eliminare il rumore di fondo del ricevitore in assenza di se-
gnali d’ingresso. Per la massima sensibilità del ricevitore
è preferibile che il comando sia regolato solo al preciso
livello dove il rumore di fondo del ricevitore o il rumore
ambientale, viene eliminato. Girare completamente in
senso antiorario poi lentamente in senso orario finchè
non scomparirà il rumore. Qualsiasi segnale affinchè pos-
sa venir ricevuto, dovrà essere leggermente più intenso
rispetto alla media del rumore ricevuto. Un’ ulteriore rota-
zione in senso orario aumenterà il livello di soglia che il se-
gnale dovrà superare per poter essere udito. Se lo squelch
sarà posizionato nella massima posizione in senso orario,
si potranno sentire solo segnali molto forti.
Trasmissione:
1. Selezionare il canale desiderato.
1. Premere il pulsante di trasmissione sul microfono, parlare mantenendo
una distanza dalla bocca di 5/8 cm.
1. Per ricevere, rilasciare il pulsante di trasmissione.
N.B.: gridare nel microfono non aumenta la portata della trasmissione, in
quanto un circuito interno automaticamente commuta la massima modu-
lazione. Si consiglia quindi di usare un tono di voce normale.
CANALI PRIORITARI (CH 9-19)
L’ALAN 100PLUS B è dotato di un commutatore che permette di posizionarsi
immediatamente sui canali 9 e 19. Il canale 9 serve solo per le comunicazioni
di emergenza. Il canale 19 invece è usato per richiedere informazioni sulla
viabilità, ecc.
Posizionando l’interruttore nella posizione centrale si ritornerà all’ultimo
canale selezionato.
ALTOPARLANTE SUPPLEMENTARE
Inserire un altoparlante con uscita da 3-10 W nella presa EXT-SPKR. In questo
modo l’altoparlante interno viene disconnesso.
ISTR ALAN100PLUS B NEW.indd 5 11/12/12 12.23

6
CARATTERISTICHE TECNICHE
RICEVITORE
Gamma di frequenza ...............................................................................................................................................................................................................................................da 26.965 a 27.405
Sensibilità migliore di 1.0 μV per 20 dB SINAD ....................................................................................................................................................................................................................................
Rejezione canali adiacenti 60 dB (10 KHz); 70 dB (20 KHz)
..............................................................................................................................................................................................................
Frequenze IF 1° IF=10.7 MHz; 2° IF=455 KHz
........................................................................................................................................................................................................................................
Potenza d’uscita audio
............................................................................................................................................................................................................................................................
4.5 W max
Risposta in frequenza ................................................................................................................................................................................................................................................6 dB:450-2500 Hz
Squelch regolabile da 1.2 μV a 1mV
........................................................................................................................................................................................................................................................
TRASMETTITORE
Gamma di frequenza ...............................................................................................................................................................................................................................................da 26.965 a 27.405
Ciclo di utilizzo 5/5/90
...................................................................................................................................................................................................................................................................................
Potenza d’uscita
............................................................................................................................................................................................................................................................................
4 W max
Modulazione AM/FM
....................................................................................................................................................................................................................................................................................
Deviazione massima 2.5 KHz FM; 80% AM ...........................................................................................................................................................................................................................................
Emissioni spurie 62 dB o più
......................................................................................................................................................................................................................................................................
Tolleranza di frequenza più di 0.002% ....................................................................................................................................................................................................................................................
Alimentazione
....................................................................................................................................................................................................................................................................................
13.8 V
Corrente assorbita FM:1.3 A; AM: 1.8 A
...................................................................................................................................................................................................................................................
Impedenza antenna 50 Ohm
.....................................................................................................................................................................................................................................................................
Dimensioni ......................................................................................................................................................................................................................................................................124x38x190 mm
Peso 1.2 kg
........................................................................................................................................................................................................................................................................................................
Le specifiche sono soggette a modifiche senza preavviso.
Un dispositivo di sezionamento adatto deve essere previsto nell’impianto elettrico.
Tale dispositivo deve disconnettere entrambi i poli simultaneamente.
ISTR ALAN100PLUS B NEW.indd 6 11/12/12 12.23

UK
1
CONTENTS
Features pag. 2
................................................................................................................................................................................................................................
Installation pag. 3
...........................................................................................................................................................................................................................
Replacing fuse pag. 3
....................................................................................................................................................................................................................
Antenna system pag. 4
.................................................................................................................................................................................................................
Mobile antennas pag. 4 ................................................................................................................................................................................................................
Base station antenna pag. 5
........................................................................................................................................................................................................
Using the transceiver pag. 5
.......................................................................................................................................................................................................
Remote speaker operation pag. 5
............................................................................................................................................................................................
Technical specifications pag. 6
..................................................................................................................................................................................................
ISTR ALAN100PLUS B NEW.indd 1 11/12/12 12.23

2
FEATURES
›
Phase Locked Loop circuitry gives precise frequency control and stability
over all 40 channels: pinpoint channel tuning accuracy with separate scan
up and down controls.
›
Ceramic filters give superior selectivity and freedom from adjacent chan-
nel interference.
›
Green Led channel indicator clearly shows which channel is activated.
›Red Led (TX) and Green Led (RX) show the operative modality:
TX= transmission;
RX=reception
›
Hysteresis-type Squelch circuit automatically compensates for signal fa-
ding to eliminate signal “chopping” during message reception.
›Extremely sensitive.
›
Condenser type plug-in communications microphone provides superior
transmission.
›
Emergency switch lets you switch to channel 9 or 19 - instantly.
›
Jacks for external speaker let you hook up other speaker systems.
›
Works with negative ground 12 - 13.8 V DC.
COMMANDS
External speaker jack
EXT
ANT
SPKR
+
-
RED
BLK
EXT
ANT
SPKR
+
-
RED
BLK
Priority channels
switch CH 9/19 LED channel display
Channel "DOWN"
switch
Channel "UP"
switch
AM/FM
switch
Volume/Power
Switch
SQUELCHMicrophone JACK
External speaker jack
ALAN 100 PLUS
9
CH
19
40
TX
FM CHANNE AM L
SQUELCH ON/OFF VOL
40
RX
SQUELCH ON/OFF VOL
RX LED
TX LED
ISTR ALAN100PLUS B NEW.indd 2 11/12/12 12.23

UK
3
INSTALLATION
Safety and convenience are the primary considerations for mounting any pie-
ce of mobile equipment. All controls must be readily available to the operator
without interfering with the movements necessary for safe operation of the
vehicle. Be sure all cables are clear of the brake, clutch and accelerator. Also,
thought must be given to the comfort of passengers.
Another extremely important requirement is the ease of installation and re-
moval for those occasions when you might want to remove the unit for ser-
vice and maintenance.
The most common mounting position for a transceiver is under the dashbo-
ard directly over the drive shaft hump. Do not mount the transceiver in the
path of the heater or air conditioning. Take your time and plan your installa-
tion carefully. When you have determined the best location for mounting, use
the mounting bracket as a template to mark mounting holes.
Take care when you drill the holes that you do not drill into wiring, trim or
other accessories.
Mount in position with bolts, lock washers and nuts or self-threading screws.
You can install this transceiver in any location where 12-13.8 V DC power is
available. It can be connected to negative ground system. Just be sure you
connect the RED wire to the (+) terminal and the BLACK wire to the (-) termi-
nal. Connect the RED wire (with in-line fuse holder) to the accessory terminal
on the ignition switch of your vehicle. Make a good mechanical and electrical
connection to the frame of the vehicle for the black wire. You can use an auto
accessory lighter plug, available on the CB market, to connect your transcei-
ver to the vehicle’s cigarette lighter cord. However, is better to connect the DC
power cord directly to the accessory terminal of the ignition switch.This will
prevent unauthorized use of the transceiver, and will also prevent you from
leaving it on unitentionally. Before operation, you must install and connect
your antenna system.The lead from the antenna you’ve installed should be
connected to the antenna coaxial connector. If you are using an external spe-
aker, connect it to the EXT-SPKR jack.
REPLACING FUSE
If you replace the fuse for DC Power Cord, use 2 A type (the one supplied as
spare). Hold the fuse holder and press on the inside, then rotate the holder.
ANT
EXT
SPKR
+RED
-BLK
Washer
Machine screw
Machine screw
Washer
Washer
Machine screw
Nut
Hanger
Washer
Machine screw
Tapping screw
ISTR ALAN100PLUS B NEW.indd 3 11/12/12 12.23

4
ANTENNA SYSTEM
A mobile antenna system is not limited to the antenna only. The transmission
line as well as the vehicle are important factors in the total antenna system.
Therefore, you must use the correct type of transmission line and mount the
antenna securely in a position that will give you optimal results. Use coaxial
cable with an impedance of 50 Ohms. We suggest type RG 58/U for lengths
under 2.5 m or RG 8/U for longer lengths. Generally speaking, you should
keep the length of the transmission line to a minimum.
The above discussion is as important for reception as it is for the transmission.
If a mismatch exists between the antenna and the receiver, the excellent sen-
sivity and signal-to-noise radio of the receiver circuit will be defeated.
MOBILE ANTENNAS
A few general rules should help you to install any mobile antenna properly.
›
Keep it as far as possible from the main bulk of the vehicle.
›During operation, it must be vertical, and rigid enough to remain vertical
when the vehicle or boat is in motion.
›
Mount it as far as possible from sources of noise (ignition system, gauges,
etc.) and keep the transmission line away from these noise sources.
›
An antenna mounted in a boat requires a good ground connection. This
can be either a metal hull or a ground made of tin-foil or copper sheeting.
This ground should cover an area of at least 1 m2 or more. Be sure the tran-
sceiver also has an adequate ground.
›
There are many types of mobile CB antennas: a full quarter-wave length
whip, a centerloaded whip, top loaded whip and the base loaded type.
›
A vertically polarized whip antenna is best suited for mobile service. It is
omni-directional.
›
If it’s the loaded type, you will find it a phisically shorter antenna. But, for
greater efficiency the 2.5 m long, full quarter-wave whip is better. Antenna
length is directly related to efficiency.
›
Generally, the longer it is the more efficient.
There are many possible antenna locations on a car. Four of the most com-
mon are shown and discussed on the following.
Roof Mount - In this position the antenna radiates equally in all directions.
Since the normal 1/4 wavelength whip antenna is too long for roof mounting
on a vehicle, the antenna is shortened and loading coil is used to provide the
proper electrical length. Our fiberglass roof mount is a good durable antenna.
Front Cowl Mount - The radiation pattern is slightly greater in the direction of
the rear fender opposite the side on which the antenna is mounted. However,
the front position offers a number of advantages. The CB antenna can be ea-
sily mounted. It can double as both the CB and the standard auto radio anten-
na by employng a two-way coupler. Ask about our complete line of antennas.
Rear Deck Mount - The radiation pattern is stronger in the direction of the
front fender opposite the side on which the antenna is mounted. In this posi-
tion you can use a full quarter-wave antenna or a shorter loaded whip. Here
you might consider one of the full 2.5 meters whips.
Bumper Mount - The antenna radiates in a pattern directly in front of and
to the rear of the vehicle, with maximum radiation directly away from the
vehicle, in a horizontal plane. Despite its fairly irregular pattern, a bumper-
mounted full-length whip antenna will normally give the best results. Remo-
ving the antenna is simple and will leave no holes in the car.
ISTR ALAN100PLUS B NEW.indd 4 11/12/12 12.23

6
TECHNICAL SPECIFICATIONS
RECEIVER
Frequency coverage 26.965 to 27.405 MHz ..........................................................................................................................................................................................................................................
Sensivity better than 1.0 μV for 20 dB SINAD
.......................................................................................................................................................................................................................................
Adjacent Channel Rejection 60 dB at 10 kHz; 70 dB for 20 KHz
....................................................................................................................................................................................................
Intermediate Frequency 1st IF=10.7 MHz; 2nd IF=455 KHz ...........................................................................................................................................................................................................
Audio Output power 4.5 watts max
........................................................................................................................................................................................................................................................
Frequency Response (-6dB) 450-2500 Hz ..............................................................................................................................................................................................................................................
Squelch adjustable from 1.2 μV to 1mV
................................................................................................................................................................................................................................................
TRASMITTER
Frequency coverage 26.965 to 27.405 MHz ..........................................................................................................................................................................................................................................
Duty cycle.............................................................................................................................................................................................................................................................................................5/5/90
Output Power 4 watts max
.........................................................................................................................................................................................................................................................................
Type of modulation AM/FM .......................................................................................................................................................................................................................................................................
Max Deviation ........................................................................................................................................................................................................................................................ 2.5 KHz FM; 80% AM
Spurious Radiation ..........................................................................................................................................................................................................................................................62 dB or better
Frequency Tolerance
..............................................................................................................................................................................................................................................
better than 0.002%
Antenna impedance 50 Ohm
.....................................................................................................................................................................................................................................................................
Power supply 13.8V
.......................................................................................................................................................................................................................................................................................
Current Drain FM: 1.3 A; AM: 1.8 A
...........................................................................................................................................................................................................................................................
Dimensions 124x38x190 mm .....................................................................................................................................................................................................................................................................
Weight 1.2 kg ...................................................................................................................................................................................................................................................................................................
Specifications are subject to change without notice.
A readily accessible disconnect device shall be incorporated in the installation wiring.
The disconnect device shall disconnect both poles simultaneously.
ISTR ALAN100PLUS B NEW.indd 6 11/12/12 12.23

D
1
INHALT
Eigenschaften 2 ................................................................................................................................................................................................................................
Installation und Stromanschluß 3 ..............................................................................................................................................................................................
Antennen-Anschluß 4 ....................................................................................................................................................................................................................
Bedienung 5 ......................................................................................................................................................................................................................................
Einschalten/Lautstärke einstellen 5 ..........................................................................................................................................................................................
Rauschsperre (Squelch) einstellen 5 .........................................................................................................................................................................................
Empfangen und Senden 5 ............................................................................................................................................................................................................
Schnellschaltung für Kanal 9 und 19 5
.....................................................................................................................................................................................
Externer Lautsprecher 5 ................................................................................................................................................................................................................
Technische Daten 6 .........................................................................................................................................................................................................................
ISTR ALAN100PLUS B NEW.indd 1 11/12/12 12.23

2
EIGENSCHAFTEN
›
PLL Schaltung zur präzisen Frequenzeinstellung und Stabilität über alle 40
Kanäle: Rastergenaue Einstellung mit Auf- und Ab-Tasten .
›Keramikfilter für beste Selektivität und Nachbarkanalunterdrückung.
›Grüne LED Anzeige für die Kanalnummern.
›
Rote LED (TX) und grüne LED (RX) für die Statusanzeigen: TX= Senden;
RX=Empfang.
›Rauschsperre mit Hysteresis für automatische Rauschunterdrückung
und optimales Schaltverhalten bei Signalfading, verhindert “abgehackte”
Empfangssignale bei Empfang.
›Extrem empfindlicher Empfänger.
›
Elektret-Kondensatormikrofon für beste Sendermodulationsqualität.
›Notruf- und Direktkanalschalter zum schnellen Umschalten auf Kanal 9 /
19.
›Externe Lautsprecherbuchse für den Anschluß eines speziellen
Funklautsprechersystems im Fahrzeug.
›
DC-Anschluss für übliche Fahrzeuge 12-13.8 V, Minuspol geerdet.
FUNKTION UND LAGE DER BEDIEN- UND
ANZEIGENELEMENTE
Anschluß für externen Lautsprecher, EXT
EXT
ANT
SPKR
+
-
RED
BLK
EXT
ANT
SPKR
+
-
RED
BLK
Antennenbuchse, ANT (SO 239) Anschlusskabel zur
Spannungsversorgung
Schnellschaltung
für Kanal 9 und 19 LED-Kanal-Display
Kanalwahl-TastenAM/FMEin/Aus-Schalter,
Lautstärkeregler
Rauschsperre,
Squelch
Mikrofonbuchse
ALAN 100 PLUS
9
CH
19
40
TX
FM CHANNE AM L
SQUELCH ON/OFF VOL
40
RX
SQUELCH ON/OFF VOL
Empfangsanzeige,
RX / Sende-Anzeige, TX
ISTR ALAN100PLUS B NEW.indd 2 11/12/12 12.23

D
3
INSTALLATION UND STROMANSCHLUSS
Sie können Ihr ALAN 100PLUS B mit der beiliegenden Mobilhalterung in
Ihrem PKW befestigen. Für die Wahl eines geeigneten Platzes müssen Sie u.a.
folgende Punkte berücksichtigen:
Das Gerät darf die Bedienung des PKW in keiner Weise beeinträchtigen.
Es darf die Sicherheit aller Fahrgäste in keiner Weise beeinträchtigen.
Das Gerät darf nicht über längerer Zeit direkter Sonneneinstrahlung
ausgesetzt sein, da es sich sonst zu stark erwärmen könnte!
Aus dem selben Grund darf es nicht in der Nähe der Austrittsöffnungen für
die Heizluft montiert werden.
Suchen Sie einen Montageort, an dem Sie das Gerät gut bedienen können!
MONTAGE DER MOBILHALTERUNG
›
Überlicherweise wird das Funkgerät unter dem Armaturenbrett montiert.
›Benutzen Sie die beiliegende Mobilhalterung als Bohrschablone und mar-
kieren Sie die beiden Befestigungspunkte.
›Überprüfen Sie Sorgfältig, daß Sie bei der Montage an dieser Stelle keine
Bauteile oder Kabel hinter dem Armaturenbrett beschädigen!
›
Bohren Sie mit einem Bohrer die beiden Löcher zur Befestigung der Mo-
bilhalterung.
›Schrauben Sie dann die Mobilhalterung mit den beiliegenden Schrauben
fest.
›
Befestigen Sie das Funkgerät so in der Mobilhalterung, daß die Rückseite
des Funkgerätes für die weiteren Anschlüsse zugänglich bleibt.
›
Nach dem Anschluß der Stromversorgung und der Antenne sowie eines
eventuellen externen Lautsprechers fixieren Sie das Funkgerät in der Mo-
bilhalterung:
›
Seitliche Rändelschrauben in der gewünschten Position festziehen.
STROMANSCHLUSS
Ihre ALAN 100PLUS B wird mit 12-13,8 V Gleichspannung betrieben. Der
Minuspol liegt am Gehäusechassis.
Die Stromversorgung des Funkgerätes erfolgt mit dem beiliegenden
Stromversorgungskabel:
ROT = Pluspol, SCHWARZ = Minuspol (Masse).
In das rote Kabel ist eine Sicherung eingeschleift, die das Funkgerät vor
Überlastung schützt.
Brennt diese Sicherung durch, so müssen Sie erst die Ursache hierfür
ermitteln und beseitigen, bevor Sie die
durchgebrannte Sicherung gegen eine des gleichen Typs austauschen.
ANT
EXT
SPKR
+RED
-BLK
Unterlegscheiben
Federscheiben
Maschinenschrauben
oder Blechschrauben
Schraube
Unterlegscheiben
Muttern
Muttern
Rändelschraube
Mobilhalterung
Rändelschraube
Schraube
Unterlegscheiben
Unterlegscheiben
ISTR ALAN100PLUS B NEW.indd 3 11/12/12 12.23

D
5
BEDIENUNG
EINSCHALTEN/LAUTSTäRKE EINSTELLEN
In der Stellung “Off” ist Ihr ALAN 100PLUS B ausgeschaltet. Durch
Drehen des Reglers im Uhrzeigersinn wird das Gerät eingeschaltet. Weiteres
Drehen im Uhrzeigersinn erhöht die Wiedergabelautstärke nach Wunsch.
RAUSCHSPERRE (SqUELCH) EINSTELLEN
Mit dem Regler Squelch stellen Sie die Empfangs-Signalstärke ein, ab der Sie
Stationen (oder Rauschen) im Lautsprecher hören.
Steht der Regler Squelch am linken Anschlag, so ist die Rauschsperre
ausgeschaltet: Auch auf einem völlig freien Kanal hören Sie im Lautsprecher
Rauschen. Drehen Sie den Regler Squelch weiter im Uhrzeigersinn, so schließt
die Rauschsperre. Je weiter Sie den Regler Squelch im Uhrzeigersinn drehen,
umso stärker müssen die Stationen sein, die Rauschsperre zu öffnen und im
Lautsprecher hörbar zu werden.
Überlicherweise stellen Sie die Rauschsperre auf die höchste Empfindlichkeit
ein, so daß Sie auch bei schwachen Signalen öffnet, das allgemeine Rauschen
aber nicht zu hören ist:
›Schalten Sie das CB-Funkgerät ein.
›Drehen Sie den Regler Squelch auf den linken Anschlag.
›Stellen Sie mit den Kanalwahltasten einen freien Kanal ein, auf dem nur Rau-
schen zu hören ist.
›
Drehen Sie den Regler Squelch langsam so weit nach rechts, bis dieses
Rauschen gerade verschwindet.
CB-KANAL EINSTELLEN
Den gewünschten CB-Kanal zwischen 1 und 40 stellen Sie mit dem
Kanalwahltasten ein. Der aktuelle Kanal erscheint im LED-Display.
EMPFANGEN UND SENDEN
Normalerweise befindet sich Ihr Funkgerät im Empfangsbetrieb.
Zum Senden drücken Sie die PTT-Taste auf der linken Seite des Mikrofons.
Sprechen Sie aus etwa fünf bis zehn Zentimetern Entfernung in das Mikrofon.
Ihr Funkgerät befindet sich solange auf Sendung, bis Sie die PTT-Tage des
Mikrofons wieder loslassen. Während des Sendens leuchtet die Sende-
Anzeige.
SCHNELLSCHALTUNG FüR KANAL 9 UND 19
Ihr ALAN 100PLUS B verfügt über eine Schnellschaltung, mit der Sie sofort die
Anrufkanäle 9 oder 19 aufrufen können.
Diese Umschaltung wird mit Schiebeschalter „9 CH 19“ vorgenommen.
• In Position 9 (oben) schaltet das Funkgerät sofort auf Kanal 9.
• In Position 19 (unten) schaltet das Funkgerät sofort auf Kanal 19.
• In Position CH (Mitte) können Sie mit den Tasten UP/DOWN einen
beliebigen Kanal zwischen 1 und 40 einstellen.
Hinweis: Die UP/DOWN Tasten sind gesperrt, wenn der Schalter auf Postion
9 oder 19 gestellt ist.
ExTERNER LAUTSPRECHER
Im ALAN 100PLUS B ist bereits ein Lautsprecher eingebaut. Sie können aber
auch einen externen Lautsprecher einsetzen und diesen an einer akustisch
günstigen Stelle im Auto montieren.
Der externe Lautsprecher wird an der Buchse EXT angeschlossen. Dabei
schaltet sich der interne Lautsprecher
automatisch ab.
Der externe Lautsprecher muß eine Impedanz von 4-8.Ohm und eine
Belastbarkeit von min. 3 Watt aufweisen. Der Anschluß erfolgt über einen 3,5
mm Klinkenstecker
ISTR ALAN100PLUS B NEW.indd 5 11/12/12 12.23

6
TECHNISCHE DATEN
EMPFäNGER
Frequenzbereich 26,965 - 27,405 MHz .....................................................................................................................................................................................................................................................
Empfindlichkeit besser als 1µV bei 20 dB SINAD
...............................................................................................................................................................................................................................
Zwischenfrequenzen 1. ZF: 10,695 MHz - 2. ZF: 455 kHz
................................................................................................................................................................................................................
NF-Wiedergabeleistung max. 4,5 W
.......................................................................................................................................................................................................................................................
Modulationsfrequenzgang 450 Hz - 2,5 kHz
.......................................................................................................................................................................................................................................
SENDER
Frequenzbelegungsdauer 5/5/90 ..............................................................................................................................................................................................................................................................
HF-Sendeleistung 4W
..................................................................................................................................................................................................................................................................................
Modulation AM/FM
........................................................................................................................................................................................................................................................................................
Betriebsspannung nom. 13,8 V DC ..........................................................................................................................................................................................................................................................
Stromaufnahme FM:1.3A; AM: 1.8A
........................................................................................................................................................................................................................................................
Abmessungen 124x38x190 mm (BxHxT)
.............................................................................................................................................................................................................................................
Gewicht 1,2 kg
................................................................................................................................................................................................................................................................................................
Abweichungen von den Technischen Daten im Zuge der Weiterentwicklung bleiben vorbehalten.
Direkter Anschluss des Gerätes an DC Netze ist nur über eine entsprechende Sicherung zulässig.
ISTR ALAN100PLUS B NEW.indd 6 11/12/12 12.23

E
1
INDICE
Características 2 ................................................................................................................................................................................................................................
Notas importantes 2
.......................................................................................................................................................................................................................
Localización de los mandos 2 ......................................................................................................................................................................................................
Instalación 3 .......................................................................................................................................................................................................................................
Sistema de antena 4 ........................................................................................................................................................................................................................
Uso del transceptor 5 .....................................................................................................................................................................................................................
Circuito de prioridad 6 ...................................................................................................................................................................................................................
Para usar el altavoz exterior 6 ......................................................................................................................................................................................................
Algunos consejos para usar su cb 6 ..........................................................................................................................................................................................
Ruido 6 .................................................................................................................................................................................................................................................
Servicio y mantenimiento 7 .........................................................................................................................................................................................................
Especificaciones técnicas 8 ..........................................................................................................................................................................................................
ISTR ALAN100PLUS B NEW.indd 1 11/12/12 12.23

2
CARACTERISTICAS
›
La circuitería PLL ofrece un control preciso de la frecuencia y una gran
estabilidad en los 40 canales de la CB: total precisión de sintonización de
canales con controles distintos para el barrido hacia arriba y hacia abajo.
›
Los filtros cerámicos ofrecen una selectividad superior y evitan interferen-
cias de canales adyacentes.
›
El LED verde indicador de canales muestra claramente qué canal se en-
cuentra activado.
›El LED rojo (TX) y verde (RX) muestra si la unidad está operando en modo
TX o RX.
›
El circuito del silenciador del tipo Hystéresis compensa automáticamente
el debilitamiento de una señal para eliminar el corte de la misma durante
la recepción de un mensaje.
›Un interruptor de emergencia le permite cambiar al canal 9 ó 19 rápida-
mente.
›
La toma para el altavoz externo le permite añadir otros sistemas de alta-
voces.
›
Trabaja con los sistemas de masa negativa12-13.8Vcc.
NOTAS IMPORTANTES
De vez en cuando, nuestros centros de reparaciones reciben productos para
reparar cuando éstos funcionan perfectamente. Parece que en la mayoría
de los casos, los propietarios no leyeron las instrucciones o pasaron por alto
algunos detalles. Quizás el problema era simplemente un fusible fundido que
el propietario hubiera podido cambiar fácilmente.
Por todo ello, tómese el tiempo debido para leer este manual. No se precipite.
Asegúrese de que entiende todas las funciones básicas de este CB.
Antes de decidir que su transceptor necesita una reparación, consulte la sec-
ción Servicio y mantenimiento de este manual para comprobar si usted mi-
smo puede solventar el problema.
El fabricante no se hace responsable de cualquier interferencia de radio o
tv provocada por modificaciones no autorizadas del equipo, tales modifica-
ciones podrían limitar el uso de operación del equipo por parte del usuario.
LOCALIZACIÓN DE LOS MANDOS
ALAN 100 PLUS
9
CH
19
40
TX
FM CHANNE AM L
SQUELCH ON/OFF VOL
Conmutador de prioridad
para ch-9/19
Display indicador del canal
40
RX
SQUELCH ON/OFF VOL
Led RX
Led TX
Selector canal Arriba/AbajoSelector AM/FMVolumen encendido
Squelch
silenciador
Toma del micrófono
EXT
ANT
SPKR
+
-
RED
BLK
EXT
ANT
SPKR
+
-
RED
BLK
Toma para altavoz exterior
Cable de alimentaciónConector de antena
ISTR ALAN100PLUS B NEW.indd 2 11/12/12 12.23

E
3
INSTALACIÓN
La seguridad y conveniencia son las consideraciones principales para instalar
cualquier equipo móvil. Todos los controles deben ser fácilmente accesibles
para el operador sin interferir con los movimientos necesarios para una con-
ducción segura. Asegúrese de que ninguno de los cables interfiera en los fre-
nos, el embrague o el acelerador.
Considere también la comodidad de los pasajeros. Otro requerimiento ex-
tremadamente importante es la facilidad de instalación y extracción para
esas ocasiones en las quede desee extraer la unidad para repararla. Instale el
transceptor de manera que pueda insertarse y extraerse deslizándose fácil-
mente. La posición de montaje más común para unos transceptores es bajo
el tablero de instrumentos, directamente sobre el eje del volante. No monte
el transceptor donde pueda bloquear la corriente de aire de la calefacción o
el aire acondicionado. Tómese el tiempo necesario para preparar la instala-
ción adecuadamente. Cuando haya determinado la mejor posición para el
montaje, use el soporte de montaje como plantilla para marcar los agujeros
correspondientes.
Cuando haga los agujeros, tenga cuidado de no taladrar el cableado u otros
accesorios. Instale la unidad mediante tornillos, arandelas y tuercas o tornil-
los de rosca. Puede instalar este transceptor en cualquier posición donde di-
sponga de corriente eléctrica de 12-13.8Vcc.Puede conectarse a un sistema
de masa negativa. Asegúrese de que conecta el cable ROJO al terminal (+) y
el cable NEGRO al terminal (-).
CON MASA NEGATIVA
Conecte el cable ROJO (que contiene el fusible incorporado) a la terminal
ACCesorio sobre el encendido de su vehículo. Haga una buena conexión
mecánica y eléctrica con la estructura del vehículo para el cable negro (nega-
tivo). Puede usar un enchufe adaptable al encendedor, disponible en su pro-
veedor habitual, para conectar su transceptor al receptáculo del encendedor
de cigarrillos de su vehículo. De todas maneras, es preferible conectar el cable
de alimentación CC directamente a los bornes de la batería/alimentación del
vehículo.
Esto evitará el uso no autorizado del transceptor e impedirá que quede en-
cendido por descuido. Antes de utilizar el equipo, debe instalar y conectar la
antena. El cable de la antena que ha instalado debería conectarse al conector
coaxial ANTena. Si está usando un altavoz externo, conéctelo a la toma EXT
SPKR.
ANT
EXT
SPKR
+RED
-BLK
ISTR ALAN100PLUS B NEW.indd 3 11/12/12 12.23

E
5
ANTENA DE ESTACIÓN BASE
Aunque su transceptor ha sido diseñado para una operación móvil,
puede desear usarlo como una unidad de estación base, en conjun-
ción con una fuente de alimentación de 12-13.8 voltios, 2 amperios.
Si decide usar su transceptor como estación base, escoja una antena
diseñada para operar más eficazmente como una antena de estación
base.
Advertencia: Cuando instale o quite una antena CB de estación
base, extreme las precauciones. Si la antena va a caer, déjela caer.
Podría hacer contacto con líneas de corriente. Si la antena toca
una línea de corriente y usted está en contacto con la antena, la
torre o con el cable podría electrocutarse.
Llame a la compañía eléctrica para quitar la antena. No lo intente
usted solo.
USO DEL TRANSCEPTOR
No transmita sin una antena adecuada o una carga de 50 ohmios conectada
al conector de antena. Para instalarla, consulte la sección Instalación.
Para recibir
1. Asegúrese de que la unidad se encuentra correctamente conectada a
una fuente de12-13.8V mediante el fusible incorporado y el cable rojo.
2. Asegúrese de que se encuentra conectada una antena.
3. Conecte el micrófono a la emisora.
4. Fije el interruptor de emergencia en la posición central.
5. Seleccione la modulación AM o FM.
6. Fije el control del silenciador (SQUELCH) en la posición máxima en
sentido inverso al de las agujas del reloj.
7. Encienda la unidad haciendo girar el control del volumen en la dirección
de las agujas del reloj.
8. Fije el Selector de Canales en el canal deseado.
9. Ajuste el volumen para un nivel de escucha adecuado.
10. Ajuste el silenciador (SQUELCH) para detener el ruido de fondo cuando
no se recibe ninguna señal. Para hacerlo, fije el Selector de Canales en
un canal donde no hay señales o espere hasta que no haya señales en su
canal. Haga girar el control del silenciador (SQUELCH) en la dirección de
las agujas del reloj hasta que el ruido de fondo desaparezca. Entonces,
cuando haya una señal, la oirá, pero no le molestará el ruido entre las
señales en el canal. Cuando se ha fijado correctamente, el silenciador
mantiene el receptor en espera hasta que aparece un señal en ese canal.
Sin embargo, no fije el silenciador demasiado alto p25-ya que las señales
débiles no podrán abrir el circuito del silenciador. Para recibir señales
muy débiles, es mejor dejar el silenciador fijado en la posición mínima
girando el control al máximo hacia la izquierda. El circuito del silenciador
en su transceptor es de un diseño avanzado. Utiliza un amplificador IC
operacional para llevar a cabo la acción de hystéresis. El resultado es que
cuando fija el silenciador para un nivel de señal preciso, si la fuerza del
nivel de dicha señal crece o decrece, el circuito del silenciador seguirá
este cambio. Con circuitos de silenciador convencionales, a menudo, una
señal que cambia en fuerza queda “cortada” por el circuito del silenciador
y se pierde una parte del mensaje. Con un silenciador de hysteresis
puede escuchar el mensaje completo.
ISTR ALAN100PLUS B NEW.indd 5 11/12/12 12.23

6
Para transmitir / recibir
1. Seleccione el canal deseado
2. Pulse el botón pulsar-para-hablar del micrófono y manténgalo a una
distancia de unos 5-10 cm de su boca y hable frente a él en un tono de
voz normal.
3. Para recibir, libere el botón pulsar-para-hablar
Asegúrese de que el micrófono se encuentra firmemente conectado al equi-
po.
Advierta que: gritar frente al micrófono no incrementará su potencia o
señal. Un circuito interno fija automáticamente la señal del micrófono a
la modulación máxima, por lo que no tiene ningún sentido hablar en voz
muy alta. De hecho, si grita, su mensaje puede distorsionarse.
CIRCUITO DE PRIORIDAD INTERRUPTOR 9CH19
En una emergencia, nadie desea perder el tiempo fijando el selector de cana-
les hasta encontrar el canal que se usa para las emergencias. Por este motivo
hemos incorporado un interruptor especial que le lleva directamente al canal
9 o 19. El canal 9 es sólo para comunicaciones de emergencia. El canal 19
lo usan normalmente los camioneros para transmitir información sobre las
condiciones de tráfico, carreteras, etc.
Para fijar el interruptor del CIRCUITO DE PRIORIDAD en el canal 9, coloque
el interruptor en la parte superior. Colóquelo en la parte inferior para fijar el
canal 19. Desplace el interruptor hacia la posición central para volver al canal
previamente seleccionado.
PARA USAR EL ALTAVOZ EXTERIOR
Se puede utilizar un altavoz de 8 ohmios, capaz de aguantar entre 3 y 10 W.
Conectar este altavoz a la toma EXT SPKR situada en la parte posterior del
transceptor. Cuando el altavoz exterior está conectado, el interno se desco-
necta automáticamente. Usted puede monitorear todas las señales entrantes
a través del altavoz exterior.
LGUNOS CONSEJOS PARA USAR SU CB
›
Espere un momento de pausa en la transmisión antes de solicitar su en-
trada.
›Si no recibe ninguna respuesta después de una segunda llamada a otra
estación, no insista más y deje que otros puedan utilizar el canal. Espere
unos minutos, solicite de nuevo su entrada e inténtelo de nuevo.
›
Nunca mantenga pulsada la tecla de transmisión sino desea hablar. La por-
tadora emitida impedirá que otros puedan comunicarse libremente.
›
Ayude a los usuarios que requieran información sobre direcciones, condi-
ciones de las carreteras u otros datos.
›
Sea cortés. Trate a los de más como desearía que le tratasen a usted.
APLICACIONES MÁS COMUNES PARA SU TRAN
SCEPTOR CB
Aplicaciones personales:
Mediante su CB usted podrá mantenerse en contacto, mientras está condu-
ciendo, con su familia, con otros vehículos, con sus amigos, etc.
En caso de tener problemas con su coche o quedarse sin gasolina en la auto-
pista, le será de gran utilidad poder pedir ayuda por radio.
Aplicaciones en el trabajo:
Podrá estar siempre en contacto con su oficina. Es especialmente útil para
representantes de ventas, médicos. Personal de seguridad, camioneros, per-
sonal de la construcción, etc.
RUIDO
Cuando la operación se efectúa en movimiento, su vehículo o embarcación
pueden ser en gran medida los causantes de ruidos e interferencias. Dado
que la sección de recepción de su transceptor es muy sensible, captará in-
cluso las señales más débiles y las amplificará. La mayoría de los ruidos que
oirá en su transceptor provienen de fuentes externas. El receptor en si mismo
es excepcionalmente silencioso. Si el ruido es continuo y bastante fuerte, no
podrá eliminarse completamente con el circuito ANL (limitador automático
de ruido). Debe corregir el problema en la fuente.
ISTR ALAN100PLUS B NEW.indd 6 11/12/12 12.23

E
7
Para determinar si el ruido proviene de su sistema de encendido, haga la
siguiente comprobación, Desconecte el encendido del vehiculo y fíjelo en
el ACC(accesorios).Esto apaga el vehículo , pero continuará proporcionando
corriente a su transceptor. Probablemente el ruido habrá desaparecido, indi-
cando así que la fuente del ruido era realmente el encendido de su vehículo
u otros sistemas eléctricos.
Sistema de ignición
El ruido de ignición, que consiste en una serie de ruidos secos, puede identi-
ficarse porque éste varía de acuerdo con la velocidad del motor. Dispone de
varias opciones para reducir este tipo de sonido:
1. Utilice solamente el cable de encendido de alto voltaje del tipo “supresión
de radio”. La mayoría de los coches nuevos p27-ya vienen equipados con este
tipo de cable.
2. Inspeccione el cable de encendido de alto voltaje y todas las conexiones
efectuadas con dicho cable. Los viejos de encendido pueden tener
escapes y provocar silbidos.
3. Si el ruido persiste, reemplace las bujías por otras que dispongan de
resistencias de supresión incorporadas. Asegúrese de utilizar el tipo
adecuado para su vehículo.
Otras fuentes de ruido son:
El generador / alternador, el regulador, los medidores y la descarga estática.
La mayoría de estos ruidos pueden reducirse o eliminarse usando condensa-
dores bypass en los distintos puntos de la salida de tensión. Le sugerimos que
consulte a su proveedor acerca de la amplia gama de accesorios de reducción
de ruidos.
SERVICIO Y MANTENIMIENTO
Su transceptor ha sido fabricado siguiendo los estándares de control de ca-
lidad de fábrica. Sin embargo, debe tratarse con el cuidado que todos los
equipos electrónicos requieren. Evite exponer la unidad a golpes, suciedad
o humedad.
En caso de problemas, compruebe lo siguiente:
1. Si el problema se produce al recibir:
- Compruebe si el volumen está en On o en Off
- Asegúrese de que el silenciador (SQUELCH) está ajustado adecuada-
mente. Quizás está demasiado silenciado.
- Compruebe si la unidad está conectada a un canal activo
- Asegúrese de que el micrófono está firmemente conectado
- Compruebe si la antena está correctamente conectada
2. Si el problema se produce al transmitir:
- Compruebe si la línea de transmisión está firmemente conectada al co-
nector ANTena
- Compruebe si la antena está instalada correctamente para una operación
adecuada.
- ¿Se encuentran todos los cables bien conectados y libres de corrosión?
- Asegúrese de que el botón pulsar-para-hablar del micrófono está pulsa-
do.
- Asegúrese de que el conector del micrófono está firmemente introduci-
do en su zócalo.
3. Si el transceptor es completamente inoperativo.
- Compruebe el cable de corriente y el fusible incorporado. Si el fusible
está fundido, reemplácelo solamente con un fusible de 2 amperios idén-
tico.
Advertencia: No abra el transceptor para efectuar ajustes internos. Cual-
quier ajuste interno sólo puede ser efectuado por personal debidamente
cualificado. Los ajustes internos y/o modificaciones pueden/llevar a una
operación ilegal. Una operación ilegal puede traerle consecuencias muy
serias.
PARA SU MáxIMA SEGURIDAD:
1. Nunca debería abrir la caja de su transceptor.
2. No cambie o reemplace ninguna pieza de su transceptor.
“CTE International SRL. declara, bajo su responsabilidad, que este aparato cumple con lo
dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo
de 1999, transpuesta a la legislación española mediante el Real Decreto 1890/2000, de
20 de noviembre”.
ISTR ALAN100PLUS B NEW.indd 7 11/12/12 12.23

F
1
INDEx
Prise en main 2 ..................................................................................................................................................................................................................................
Installation 3 ......................................................................................................................................................................................................................................
Les antennes mobiles
...............................................................................................................................................................................................................
3
Antennes de base 4 .........................................................................................................................................................................................................................
Utilisation 5 ......................................................................................................................................................................................................................................
Spécifications techniques 6 .........................................................................................................................................................................................................
ISTR ALAN100PLUS B NEW.indd 1 11/12/12 12.23

2
PRISE EN MAIN
Le circuit PLL donne une précision et une stabilité en fréquence sur tous les
canaux: une précision parfaite du réglage des canaux avec sélection séparée
de la montée et de la descente des canaux. Les filtres céramiques donnent
une plus grande sélectivité et une meilleure immunité contre les interféren-
ces.
Un afficheur vert indique clairement le canal utilisé.
Un squelch à hystérésis compense automatiquement les variations aléatoires
du signal afin d’éliminer les coupures du signal pendant l’écoute.
Très bonne sensibilité. Un microphone à pastille électret produit une qualité
sonore supérieure.
Le bouton “Canal d’urgence” vous laisse le choix entre le canal 9 ou le canal
19.
Les prises externes vous permettent d’installer un haut-parleur externe.
Fonctionne avec le négatif à la masse et 13.8V DC.
ALAN 100 PLUS
9
CH
19
40
TX
FM CHANNE AM L
SQUELCH ON/OFF VOL
Canal prioritaire
9 ou 19
Afficheur
Descente
des canaux
Monte
des canaux
Selecteur
AM/FM
On/Off/VolumeSquelchPrise micro
40
RX
SQUELCH ON/OFF VOL
LED RX
LED TX
EXT
ANT
SPKR
+
-
RED
BLK
Haut-parleur externe
Prise d’antenne Cable d’alimentation
EXT
ANT
SPKR
+
-
RED
BLK
ISTR ALAN100PLUS B NEW.indd 2 11/12/12 12.23

F
3
ANT
EXT
SPKR
+RED
-BLK
INSTALLATION
Sécurité et commodité sont deux règles à respecter lors de l’installation de
votre appareil. A bord d’un véhicule, tous les boutons de contrôle doivent
être accessibles par l’opérateur sans gêner ni les mouvements ni la visibilité.
Vérifiez que les câbles n’entravent pas la bonne utilisation du pédalier.
Aussi, vérifiez que les passagers aient une place suffisante pour les jambes.
Installez votre appareil de manière à pouvoir le retirer facilement en cas de
maintenance. Un endroit fréquemment utilisé est sur le tableau de bord, juste
au dessus des divers contrôles. Ne pas installer l’appareil en face des aéra-
tions. Prenez votre temps et planifiez attentivement votre installation.
Lorsque vous avez déterminé le bon emplacement, utilisez l’étrier fourni
comme gabarit pour percer les trous. Prenez garde à ne pas abîmer le câbla-
ge électrique de votre véhicule. Fixez votre étrier à l’aide de vis autoforeuses
et des rondelles. Vous pouvez installer votre appareil à tout endroit où l’ali-
mentation 13.8V est disponible. Assurez-vous de connecter le fil rouge sur
le +12V et le fil noir sur le point négatif. Connectez le fil rouge sur la sortie
“ACCESSOIRE” de votre véhicule.
Effectuez une bonne mise à la masse du fil noir sur le châssis du véhicule.
Vous pouvez aussi utiliser une prise allume-cigare (disponible sur le marché)
pour connecter votre appareil. Cependant, il est préférable de connecter vo-
tre appareil directement sur la sortie “ACCESSOIRE” de votre véhicule. Ceci
afin de vous empêcher de laisser l’appareil allumé dans le véhicule.
Avant toute utilisation, vous devez installer une antenne. La prise de l’anten-
ne doit être connectée à la sortie PL de la CB.
Si vous utilisez un haut-parleur externe, branchez-le sur la sortie EXT-SPKR.
LES ANTENNES MOBILES
Quelques règles à respecter vous aideront à installer une antenne correcte-
ment.
›
Pendant les communications, l’antenne doit être verticale et assez rigide
pour rester verticale lors des mouvements du véhicule ou du bateau.
›
Gardez l’antenne et la ligne coaxiale éloignée des sources de parasites (tel-
les que moteur électriques, jauges…etc).
›
Une antenne montée sur un bateau requiert une bonne connexion de
Rondelles
Vis
Vis
Rondelles
Rondelles
Vis
Ecrous
Rondelles Vis
Ecrous
ISTR ALAN100PLUS B NEW.indd 3 11/12/12 12.23

4
masse. Ceci peut être réalisé à l’aide sur la coque métallique ou avec une
plaque de métal fixée sur la coque. Cette plaque doit couvrir une surfa-
ce d’environ 1 m². Assurez vous que le transmetteur ait aussi une bonne
masse.
Il y a plusieurs types d’antennes. Des antennes quart d’onde et demi ondes.
Une antenne à polarisation verticale est la meilleure solution pour une voitu-
re. Elle est omnidirectionnelle. Si elle possède une self à la base, vous pouvez
trouver une antenne plus courte. Mais pour une meilleure efficacité, une an-
tenne quart d’onde d’une longueur de 2.5 m sera meilleure. La longueur de
l’antenne est directement liée à l’efficacité. Généralement, plus l’antenne est
longue, plus elle est efficace.
Il y a plusieurs possibilités pour placer une antenne sur un véhicule. Les plus
couramment utilisées vous sont présentées ci-dessous.
1. MONTAGE SUR LE TOIT:
A cet endroit, l’antenne rayonne uniformément dans toutes les direc-
tions. L’antenne réelle quart d’onde étant trop longue pour être montée
sur le toit, on raccourci le brin et on utilise une self à sa base pour recréer
la longueur électrique de l’antenne. Les antennes en fibre de verre ont
une bonne résistance au temps et une bonne durée de vie.
2. MONTAGE SUR LE CAPOT AVANT:
Le rayonnement préférentiel est dirigé vers l’arrière du véhicule, soit
a l’opposé de l’endroit ou se trouve l’antenne. Cependant, la posi-
tion “avant” offre plusieurs avantages. L’antenne peut être facilement
montée. L’antenne peut être utilisée par la CB et l’autoradio via un cou-
pleur d’antenne.
3. MONTAGE SUR LE CAPOT ARRIERE:
Le rayonnement préférentiel est dirigé vers l’avant du véhicule, soit a
l’opposé de l’endroit où se trouve l’antenne. A cet endroit vous pouvez
peut-être utiliser un fouet quart d’onde d’une longueur de 2.5m.
4. MONTAGE SUR LE PARE-CHOCS ARRIERE:
L’antenne rayonne directement vers l’avant et vers l’arrière du véhicu-
le. Malgré la configuration irrégulière de la fixation, cet endroit est celui
qui donne les meilleurs résultats. Enlever l’antenne ne pose pas de pro-
blèmes et ne laisse pas de trous sur la voiture.
ANTENNES DE BASE
Même si votre appareil est conçu pour être placé dans un véhicule,
vous pouvez désirer l’utiliser en temps que station de base, en con-
jugaison avec une alimentation 13.8VDC-2A min.
Si vous êtes dans ce cas, choisissez une antenne faite pour avoir un
rendement supérieur (antenne de base). Par exemple, un antenne
demi onde a un rendement important et un rayonnement omnidi-
rectionnel. Elle fonctionne bien que la “round plane dans la plupart
des solutions de sol. Vous pouvez utilisez cette antenne pour des
communications moyennes distances.
ATTENTION!! Lorsque vous installez ou désinstallez une anten-
ne de base prenez des précautions. Si elle tend à vous échapper,
laissez-la partir. En tombant elle peut vous entraîner dans sa chu-
te ou toucher une ligne électrique. Si elle touche les lignes élec-
triques, tout contact avec une partie métallique peut vous élec-
trocuter. Appelez les personnes qualifiées pour retirer l’antenne.
N’essayez pas de la retirer vous-même.
ISTR ALAN100PLUS B NEW.indd 4 11/12/12 12.23

F
5
UTILISATION
Ne transmettez pas sans qu’une antenne appropriée soit branchée sur le con-
necteur PL.
Reception:
1. Contrôlez que la source de tension est bien connectée.
2. Assurez vous que l’antenne est bien connectée.
3. Connectez le micro.
4. Sélectionnez AM ou FM.
5. Positionnez le sélecteur de canal d’urgence au centre.
6. Positionnez le potentiomètre SQUELCH à sa position minimale (en butée
dans le sens contraire des aiguilles d’une montre.)
7. Allumez l’appareil en tournant le potentiomètre du ON/OFF/VOLUME
dans le sens des aiguilles d’une montre.
8. Sélectionnez le canal désiré.
9. Ajustez le volume à un niveau correct (ni trop fort ni trop faible).
10. Ajustez le SQUELCH de manière à couper le son en l’absence de signal.
Pour cela, tournez lentement le potentiomètre SQUELCH dans le sens des
aiguilles d’une montre jusqu’à ce que le son soit coupé (et arrêtez-vous).
Maintenant dès qu’un signal sera reçu, vous pourrez l’entendre. Si le
SQUELCH est bien réglé, votre appareil sera muet jusqu’à ce qu’il détecte
un signal sur le canal sélectionné. Si le SQUELCH est réglé trop haut,
l’appareil restera muet même si un signal est présent sur votre canal.
Affin de recevoir des signaux très faibles il sera cependant nécessaire de
positionner le SQELCH à son minimum.
11. Ce circuit de SQUELCH est un circuit avancé qui produit une sorte
d’hystérésis. Ceci se traduit par le fait que si le niveau du bruit augmente
(ou diminue) l’appareil suit le niveau du bruit et conserve le haut
parleur muet. Avec un circuit conventionnel, lorsque le niveau du bruit
augmente, le squelch se désactive et lorsque le signal diminue, vous
n’entendez plus les messages.
Emission:
1. Sélectionnez le canal désiré.
2. Maintenez la pédale PTT du micro appuyée à environ 5 cm de votre
bouche et commencez à parler normalement.
3. Pour recevoir relâchez la pédale du micro.
Note: Crier dans le micro n’augmentera ni la portée du signal ni la puis-
sance du signal. Un circuit interne ajuste la force du signal au maximum
de modulation.
Placer un haut-parleur externe:
Vous pouvez placer un haut parleur externe de 4 ou 8 ohms et d’une puis-
sance de 3 à 10W.
Branchez le haut-parleur dans la prise prévue marquée EXT-SPKR à l’arrière de
l’appareil. Lorsqu’un haut-parleur externe est branché, le haut-parleur inter-
ne est déconnecté automatiquement. Vous pouvez maintenant écouter vos
communications avec votre nouveau haut-parleur.
ISTR ALAN100PLUS B NEW.indd 5 11/12/12 12.23

6
SPECIFICATIONS TECHNIqUES
RECEPTEUR
Fréquence de 26.965 á 27.405 ....................................................................................................................................................................................................................................................................
Sensibilité plus de 1.0 μV pour 20 dB SINAD
.........................................................................................................................................................................................................................................
Fréquences intermédiaire 1° IF=10.7MHz; 2° IF=455 KHz
................................................................................................................................................................................................................
Puissance de sortie audio
........................................................................................................................................................................................................................................................
4.5 W max
Réponse en fréquence...............................................................................................................................................................................................................................................6 dB:450-2500 Hz
Squelch réglable de 1.2 μV á 1mV ............................................................................................................................................................................................................................................................
EMETTEUR
Fréquence de 26.965 á 27.405 ....................................................................................................................................................................................................................................................................
Cicle d’usage 5/5/90
.......................................................................................................................................................................................................................................................................................
Puissance de sortie
.......................................................................................................................................................................................................................................................................
4 W max
Modulation AM/FM
........................................................................................................................................................................................................................................................................................
Déviation max 2.5 KHz FM; 80% AM ........................................................................................................................................................................................................................................................
Tolérance de fréquence plus de 0.002% ..................................................................................................................................................................................................................................................
Tension d’alimentation
.....................................................................................................................................................................................................................................................................
13.8 V
Courant absorbé FM:1.3 A; AM: 1.8 A .......................................................................................................................................................................................................................................................
Impédance d’antenne 50 Ohm
..................................................................................................................................................................................................................................................................
Dimensions 124x38x190 mm ......................................................................................................................................................................................................................................................................
Poids 1.2 kg
.......................................................................................................................................................................................................................................................................................................
Toutes ces caractéristiques peuvent être modifié sans préavis.
Il est conseillé de mettre un interrupteur dans le câblage d’alimentation du poste.
L’interrupteur doit couper les deux pôles simultanément.
ISTR ALAN100PLUS B NEW.indd 6 11/12/12 12.23

P
1
ÍNDICE
Características .....................................................................................................................................................................................................................pag. 2
Instalação pag. 3
.............................................................................................................................................................................................................................
Substituir o fusível pag. 4
............................................................................................................................................................................................................
Sistema de antena pag. 4
.............................................................................................................................................................................................................
Antenas móveis pag. 4
..................................................................................................................................................................................................................
Antena de estação de base pag. 5
............................................................................................................................................................................................
Utilizar o emissor-receptor .............................................................................................................................................................................................pag. 5
Funcionamento do altifalante remoto pag. 6
......................................................................................................................................................................
Especificações técnicas pag. 7
...................................................................................................................................................................................................
ISTR ALAN100PLUS B NEW.indd 1 11/12/12 12.23

2
CARACTERÍSTICAS
›
Os circuitos de ciclo de bloqueamento de fase fornecem um controlo e
uma estabilidade de frequência exactos em todos os 40 canais: identificam
com exactidão a sintonização de canal com controlos separados de procu-
ra para cima e para baixo.
›
Filtros de cerâmica conferem uma selectividade e ausência superior de in-
terferência de canais adjacentes.
›
O indicador de canais de LED verde mostra de forma clara o canal que está
activado.
›
O LED vermelho (TX) e o LED verde (RX) mostram a modalidade operativa:
TX = transmissão;
RX = recepção.
›
O circuito de ruído de fundo (squelch) de tipo histerese compensa auto-
maticamente a perda de sinal para eliminar a "flutuação" de sinal durante
a recepção de mensagens.
›Extremamente sensível.
›
O microfone de comunicação de encaixe do tipo condensador fornece uma
transmissão superior.
›O interruptor de emergência permite-lhe comutar para o canal 9 ou 19 instan-
taneamente.
›As fichas para altifalante externo permitem-lhe ligar outros sistemas de altifa-
lante.
›
Funciona com ligação de terra negativa de 12 a 13,8 V CC.
Interruptor de canais
prioritários CH 9/19 Visor de canal LED LED RTX LED TX
Interruptor
de canal
"PARA BAIXO"
Interruptor
de canal
"PARA CIMA"
Interruptor
AM/FM
Interruptor de
volume/alimentação
SQUELCH
(ruído de fundo)
Ficha de microfone
ALAN 100 PLUS
9
CH
19
40
TX
FM CHANNE AM L
SQUELCH ON/OFF VOL
40
RX
SQUELCH ON/OFF VOL
PARA BAIXOPARA CIMA
Ficha para altifalante externo
EXT
ANT
SPKR
+
-
RED
BLK
EXT
ANT
SPKR
+
-
RED
BLK
Conector de antena Cabo de alimentação
ISTR ALAN100PLUS B NEW.indd 2 11/12/12 12.23

P
3
INSTALAÇÃO
A segurança e a conveniência são as principais preocupações ao mon-
tar qualquer tipo de equipamento móvel. Todos os controlos têm de estar
imediatamente disponíveis ao operador sem interferir com os movimentos
necessários para o funcionamento seguro do veículo. Certifique-se de que
todos os cabos estão afastados dos pedais de travão, embraiagem e acele-
rador. Para além disso, também deverá existir uma preocupação para com o
conforto dos passageiros.
Outro requisito extremamente importante é a facilidade de instalação e de
remoção para ocasiões em que possa pretender retirar a unidade para repa-
ração e manutenção. A posição de montagem mais comum para um emissor-
receptor é por baixo do painel de instrumentos directamente sobre o bloco
do veio de transmissão. Não monte o emissor-receptor em frente a uma saída
de aquecimento ou de ar condicionado. Demore o seu tempo e planeie a
sua instalação cuidadosamente. Assim que tiver determinado a melhor lo-
calização de montagem, use o suporte de montagem como molde para
marcar os furos de montagem. Tenha cuidado quando fizer os furos para não
perfurar a cablagem, o acabamento ou outros acessórios. Monte na posição
com parafusos de porcas, arruelas de bloqueio e porcas ou parafusos auto-
roscantes. Pode instalar este emissor-receptor em qualquer local onde exista
alimentação de 12 a 13,8 V CC. Pode ser ligado a um sistema de terra negati-
va. Certifique-se de que liga o fio VERMELHO ao terminal (+) e o fio PRETO ao
terminal (-). Ligue o fio VERMELHO (com porta-fusível em linha) ao terminal
suplementar no interruptor de ignição do seu veículo. Estabeleça uma boa
ligação mecânica e eléctrica do fio preto ao chassis do veículo. Pode utilizar
uma ficha para isqueiro de automóvel, disponível no mercado de produtos
rádio, para ligar o seu emissor-receptor ao cabo do isqueiro do veículo. No
entanto, é melhor ligar o cabo de alimentação CC directamente ao terminal
suplementar do interruptor de ignição. Isto irá impedir o uso não autorizado
do emissor-receptor e irá também impedir que o deixe ligado inadvertida-
mente. Antes de o colocar em funcionamento, tem de instalar e ligar o seu
sistema de antena. O fio condutor da antena que instalou deve ser ligado ao
conector coaxial da antena. Se estiver a utilizar um altifalante externo, ligue-o
à ficha EXT-SPKR (altifalante externo).
ANT
EXT
SPKR
+RED
-BLK
Arruela
Parafuso da máquina
Parafuso da máquina
Arruela
Arruela
Parafuso da máquina
Porca
Dispositivo de
suporte
Arruela
Parafuso da
máquina
Parafuso auto-roscante
ISTR ALAN100PLUS B NEW.indd 3 11/12/12 12.23

4
SUBSTITUIR O FUSÍVEL
Se substituir o fusível do cabo de alimentação CC, use 2 fusíveis do tipo A (o
fornecido como sobresselente). Segure o porta-fusíveis e pressione no interior
e, de seguida, rode o porta-fusíveis.
SISTEMA DE ANTENA
Um sistema de antena móvel não se limita apenas à antena. A linha de
transmissão, bem como o próprio veículo, são factores importantes no siste-
ma de antena na sua totalidade. Por isso, tem de utilizar o tipo de linha de
transmissão correcto e montar a antena de forma segura numa posição que
lhe forneça resultados ideais. Use um cabo coaxial com uma impedância de
50 ohms. Sugerimos a utilização do tipo RG 58/U para comprimentos infe-
riores a 2,5 m ou RG 8/U para comprimentos superiores. Em termos gerais,
deve manter o comprimento da linha de transmissão o mais curto possível. A
questão referida anteriormente é tão importante para a recepção como para
a transmissão. Se existir uma falha de correspondência entre a antena e o
receptor, a sensibilidade e a relação de sinal/ruído excelentes do circuito do
receptor serão anuladas.
ANTENAS MÓVEIS
Algumas regras gerais deverão ajudá-lo a instalar correctamente qualquer
antena móvel.
›
Mantenha-a o mais afastado possível da massa principal do veículo.
›
Durante o funcionamento, esta deve estar na posição vertical e suficientemen-
te fixa para permanecer nesta posição quando o veículo ou barco estiver em
movimento.
›
Monte-a o mais afastado possível de fontes de ruído (sistemas de ignição, ma-
nómetros, etc.) e mantenha a linha de transmissão afastada destas fontes de
ruído.
›Uma antena montada num barco necessita de uma boa ligação à terra. Esta pode ser
um casco metálico ou uma ligação à terra feita com folha de alumínio ou cobre. Esta
ligação à terra deverá abranger uma área de pelo menos 1 m2 ou mais. Certifique-se
de que o emissor-receptor possui também uma ligação à terra adequada.
›Existem muitos tipos de antenas CB móveis: um chicote de um quarto completo do
comprimento de onda, um chicote carregado no centro, um chicote de capacidade
terminal e o tipo de potência constante.
›
Um chicote de antena de polarização vertical é mais adequado para a utilização móvel.
Este é omnidireccional.
›
Se for do tipo carregado, irá ter uma antena fisicamente mais curta. Mas, para
maior eficiência, é melhor usar o chicote de um quarto completo de onda com
2,5 m de comprimento. O comprimento da antena está directamente relacio-
nado com a sua eficiência.
›
Geralmente, quanto mais comprida for, mais eficiente se torna.
Existem muitas localizações possíveis para a antena num automóvel. Quatro
dos locais mais comuns são indicados e discutidos a seguir.
Montagem no tejadilho - Nesta posição, a antena transmite uniformemente
em todas as direcções. Uma vez que o chicote de antena normal de 1/4 com-
primento de onda é demasiado comprido para ser montado no tejadilho de
um automóvel, a antena é encurtada e é utilizada uma bobina de carga para
fornecer o comprimento eléctrico necessário. A nossa montagem de tejadi-
lho em fibra de vidro é uma antena resistente e de boa qualidade.
Montagem na parte frontal da carroçaria - O padrão de radiação é ligei-
ramente superior na direcção do pára-choques traseiro do lado oposto ao
qual em que a antena está montada. No entanto, a posição na parte frontal
ISTR ALAN100PLUS B NEW.indd 4 11/12/12 12.23

P
5
oferece uma série de vantagens. A antena CB pode ser montada facilmente.
Pode funcionar duplamente como antena CB e antena padrão de auto rádio,
utilizando um acoplador bidireccional. Solicite informações sobre a nossa li-
nha completa de antenas.
Montagem na parte traseira da carroçaria - O padrão de radiação é mais
forte na direcção do pára-choques frontal do lado oposto ao qual em que a
antena está montada. Nesta posição, pode usar uma antena de um quarto
completo de onda ou um chicote carregado mais curto. Neste caso, poderá
considerar um dos chicotes completos de 2,5 metros.
Montagem no pára-choques - A antena transmite um padrão directamen-
te na frente e na traseira do veículo, com a radiação máxima directamente
para longe do veículo, num plano horizontal. Apesar do seu padrão já algo
irregular, um chicote de antena de comprimento completo montado no pára-
-choques irá normalmente fornecer os melhores resultados. A remoção da
antena é simples e não deixa quaisquer furos no automóvel.
ANTENA DA ESTAÇÃO DE BASE
Embora o seu emissor-receptor seja concebido para funcionamento
móvel, pode querer usá-lo como uma unidade de estação de base,
juntamente com uma fonte de alimentação de 12 a 13,8 V 2 A CC. Se
decidir usar o seu emissor-receptor como estação de base, escolha
uma antena concebida para funcionar de modo mais eficiente como
antena de estação de base. Por exemplo, a antena de 1/2 onda é um
emissor altamente eficiente com características omnidireccionais.
Tem um desempenho semelhante tanto na maior parte das aplica-
ções como no plano de solo. Pode utilizar este tipo de antena para
comunicações de média e longa distância.
UTILIZAR O SEU EMISSOR-RECEPTOR
Não transmita sem uma antena adequada ou uma carga de 50 ohms ligada ao
conector da antena.
Para receber:
1. Verifique se a unidade está correctamente ligada a uma fonte de
alimentação de 12 a 13,8 V através do fusível em linha e do fio vermelho.
2. Certifique-se de que a antena está ligada.
3. Ligue a ficha do microfone à respectiva tomada.
4. Seleccione o modo AM ou FM.
5. Coloque o interruptor de emergência na posição central.
6. Coloque o controlo de ruído de fundo (squelch) na posição máxima no
sentido contrário aos ponteiros do relógio.
7. Ligue a unidade rodando o controlo ON/OFF/VOL (ligar/desligar/
volume).
8. Coloque o selector de canais no canal pretendido.
9. Ajuste o volume para um nível de audição adequado.
10. Ajuste o ruído de fundo (squelch) de modo a suprimir ruído de fundo
incomodativo quando não está a captar nenhum sinal. Para tal,
coloque o Selector de canal num canal onde não exista qualquer sinal
ou aguarde até deixar de captar sinais no seu canal. De seguida, rode
o controlo de ruído de fundo (squelch) no sentido dos ponteiros do
relógio até o ruído de fundo parar. Assim, quando for captado um sinal,
irá escutá-lo, mas não será perturbado pelo ruído no canal entre sinais.
Quando devidamente definido, o ruído de fundo (squelch) mantém o
receptor “silenciado” até ser captado um sinal nesse canal. No entanto,
não defina o ruído de fundo (squelch) demasiado alto, caso contrário
os sinais fracos não serão capazes de penetrar o circuito do ruído de
fundo (squelch). Para receber sinais muito fracos, o ideal é deixar o ruído
de fundo (squelch) definido na posição mínima através da rotação do
controlo máximo no sentido contrário aos ponteiros do relógio. O
circuito de ruído de fundo (squelch) no seu emissor-receptor possui
uma concepção avançada. Este utiliza um amplificador operacional de
circuito integrado para realizar uma acção de histerese. O resultado é que
quando define o ruído de fundo (squelch) para um nível de sinal exacto,
se esse nível de sinal aumentar ou diminuir de potência, o circuito de
ruído de fundo irá acompanhar esta alteração. Com um circuito de ruído
de fundo (squelch) convencional, frequentemente um sinal que mude a
ISTR ALAN100PLUS B NEW.indd 5 11/12/12 12.23

6
sua potência sofre uma “flutuação” através do circuito de ruído de fundo
(squelch) e acaba por perder parte da mensagem.
Com um ruído de fundo (squelch) de histerese consegue obter tudo.
Para transmitir:
1. Seleccione o canal pretendido.
2. Pressione o botão para falar (“push-to-talk) no microfone e mantenha-o
pressionado num ângulo de cerca de 5 a 7 cm de distância da sua boca e
fale num tom de voz normal.
3. Para receber, liberte o botão para falar (“push-to-talk”).
Certifique-se de que a ficha do microfone está bem ligada à tomada.
NOTA: gritar para o microfone não irá aumentar a sua potência ou sinal.
Um circuito interno define automaticamente o sinal do microfone para a
modulação máxima, por isso falar em voz alta não traz nenhuma vanta-
gem.
FUNCIONAMENTO DO ALTIFALANTE REMOTO
Um altifalante de 4 ohms, com potência nominal de 3 a 10 watts, deve ser
usado para esta função. Ligue o altifalante na tomada EXT SPKR (altifalante
externo) na parte traseira do emissor-receptor. Quando o altifalante exter-
no está ligado, o altifalante interno desliga-se automaticamente. Pode então
monitorizar todos os sinais recebidos através do seu altifalante remoto.
ISTR ALAN100PLUS B NEW.indd 6 11/12/12 12.23

P
7
ESPECIFICAÇÕES TÉCNICAS
RECEPTOR
Amplitude de frequência 26.965 a 27.405 MHz ..................................................................................................................................................................................................................................
Sensibilidade melhor que 1.0 μV ou superior para 20 dB SINAD
..................................................................................................................................................................................................
Rejeição de canal adjacente 60 dB a 10 kHz; 70 dB para 20 KHz ...................................................................................................................................................................................................
Frequência intermédia 1ª IF=10.7 MHz; 2ª IF=455 KHz
....................................................................................................................................................................................................................
Potência de saída de áudio 4,5 watts máx.
...........................................................................................................................................................................................................................................
Resposta de frequência (-6dB) 450-2500 Hz
.........................................................................................................................................................................................................................................
Squelch ajustável de 1,2 μV a 1mV
..........................................................................................................................................................................................................................................................
TRANSMISSOR
Amplitude de frequência 26.965 a 27.405 MHz ..................................................................................................................................................................................................................................
Ciclo de funcionamento 5/5/90
.................................................................................................................................................................................................................................................................
Potência de saída ..................................................................................................................................................................................................................................................................4 watts máx.
Tipo de modulação AM/FM
........................................................................................................................................................................................................................................................................
Desvio máx. 2.5 KHz FM; 80% AM ............................................................................................................................................................................................................................................................
Radiação espúria 62 dB ou superior ........................................................................................................................................................................................................................................................
Tolerância de frequência melhor que 0,002%
.....................................................................................................................................................................................................................................
Impedância de antena 50 ohms
................................................................................................................................................................................................................................................................
Fonte de alimentação
......................................................................................................................................................................................................................................................................
13,8 V
Consumo de corrente FM: 1,3 A; AM: 1,8 A
...........................................................................................................................................................................................................................................
Dimensões 124x38x190 mm ......................................................................................................................................................................................................................................................................
Peso 1,2 kg
........................................................................................................................................................................................................................................................................................................
As especificações estão sujeitas a alterações sem aviso prévio.
Um dispositivo de desactivação prontamente acessível será incorporado na cablagem de instalação.
O dispositivo de desconexão deverá desligar simultaneamente ambos os pólos.
CTE INTERNATIONAL declara que este aparelho cumpre com o disposto na Directiva 1999/5/CE do Parlamento Europeu e do Conselho de 9 de Março de 1999, transposta
para a legislação nacional pelo Decreto-Lei n.º 192/2000, de 18 de Agosto.
ISTR ALAN100PLUS B NEW.indd 7 11/12/12 12.23
Produkt Specifikationer
Mærke: | Midland |
Kategori: | Walkie-talkies |
Model: | ALAN 100 PLUS B |
Har du brug for hjælp?
Hvis du har brug for hjælp til Midland ALAN 100 PLUS B stil et spørgsmål nedenfor, og andre brugere vil svare dig
Walkie-talkies Midland Manualer
1 Januar 2025
1 Januar 2025
1 Januar 2025
1 Januar 2025
1 Januar 2025
31 August 2024
24 August 2024
20 August 2024
19 August 2024
15 August 2024
Walkie-talkies Manualer
- Simrad
- SilverCrest
- Kenwood
- Biltema
- Dickie
- Rocktrail
- Albrecht
- Audioline
- Oricom
- Binatone
- Vertex Standard
- Marquant
- Motorola
- IMC Toys
- Exibel
Nyeste Walkie-talkies Manualer
13 Januar 2025
3 Januar 2025
13 Oktober 2024
13 Oktober 2024
4 Oktober 2024
30 September 2024
27 September 2024
24 September 2024
20 September 2024
17 September 2024
