Installation Instructions for 18 in., 24 in. Towel Bars, Hand Towel Bar, Towel Ring, Paper Holder, Robe Hook, Double Paper Holder, and 24 in. Double Towel Bar

Tools Required: Phillips screwdriver, drill, 5/16” drill bit for drywall, hammer, level, tape

1 Post Product Hardware Kit Contents: 2 drywall anchors, 2 wood/anchor screws, 1 plastic pin, 1 hex wrench

2 Post Product Hardware Kit Contents: 4 drywall anchors, 4 wood/anchor screws, 1 plastic pin, 1 hex wrench

Note: Directions below are for installation into drywall. If installing product into a stud or wood backing, use the wood screws only.

1) Position the mounting template on the wall in the desired location.

2) Using a level, align the template and tape it to the wall.

For Drywall Installation follow steps 3A.

3a-1) Drill two 5/16” holes at each mounting post location for plastic toggle anchors that corresponds to your product.

3a-2) Remove the template from the wall.

3a-3) Fold ends of the plastic toggle together (see Figure 1) and insert into each hole in the wall.

3a-4) One at a time, insert plastic pin into each of the anchors and lightly tap to activate anchor (see Figure 2). Remove pin and repeat on all anchors.

4) Remove mounting post(s) from the product assemblies by loosening each setscrew.

5) One at a time, place each mounting plate over anchors (with arrow pointing up) and insert screws through post into anchors.

6) Tighten screws.

7) Assemble decorative product if necessary and place over mounting post(s) with setscrew(s) facing down.

8) Tighten setscrew(s).

Arlys

™

INS10973A

Instrucciones de instalación para barral para toalla de mano, toalleros barral de 18", 24" (45.72, 60.96), portarrollos, gancho para bata, portarrollos doble, y

24" (60.96) toallero doble

Herramientas necesarias: destornillador Phillips, taladro, broca de 5/16" para paneles de yeso, martillo, nivel, cinta adhesiva

Contenido del kit de ferretería para producto de 1 poste: 2 anclas para paneles de yeso, 2 tornillos de ancla para madera, 1 clavija de plástico, 1 llave hexagonal

Contenido del kit de ferretería para producto de 2 postes: 4 anclas para paneles de yeso, 4 tornillos de ancla para madera, 1 clavija de plástico, 1 llave hexagonal

Nota: Las instrucciones que siguen son para instalar sobre paneles de yeso. Si se va a instalar el producto sobre un montante o una supercie de madera, use solamente los

tornillos para madera.

1) Coloque la plantilla de montaje sobre la pared en la ubicación deseada.

2) Con un nivel, alinee la plantilla y péguela a la pared con cinta adhesiva.

Para instalar sobre paneles de yeso siga los pasos 3A.

3a-1) Perfore dos oricios de 5/16" en cada ubicación de un poste de montaje para las anclas articuladas de plástico que corresponden a su producto.

3a-2) Retire la plantilla de la pared.

3a-3) Doble los extremos de cada ancla articulada de plástico juntándolos (vea la Figura 1) e insértela en cada oricio en la pared.

3a-4) Una por vez, inserte la clavija de plástico en cada una de las anclas y golpéela ligeramente para activar el ancla (vea la Figura 2). Retire la clavija y repita sobre todas las anclas.

4) Retire el/los poste/s de montaje de los conjuntos de producto aojando cada tornillo de jación.

5) Uno por vez, coloque cada poste de montaje sobre las anclas (con la echa apuntando hacia arriba) e inserte los tornillos a través del poste dentro de las anclas.

6) Apriete los tornillos.

7) Arme el producto decorativo si es necesario y colóquelo sobre el/los poste/s de montaje con el/los tornillo/s de jación hacia abajo.

8) Apriete el/los tornillo/s de jación.

Directives d’installation des porte-serviette à mains, porte-serviettes de 18, 24 po, distributeur de papier hygiénique, crochet à vêtements, distributeur de

papier hygiénique double et 24 po, porte-serviettes double

Outils requis : Tournevis à pointe cruciforme, perceuse, mèche de 5/16 po pour cloison sèche ou, marteau, niveau, ruban

Contenu de la trousse de quincaillerie pour 1 tige : 2 dispositifs d’ancrage à cloison sèche, 2 vis d’ancrage/à bois, 1 goupille en plastique, 1 clé hexagonale

Contenu de la trousse de quincaillerie pour 2 tiges : 4 dispositifs d’ancrage à cloison sèche, 4 vis d’ancrage/à bois, 1 goupille en plastique, 1 clé hexagonale

Remarque : Les directives ci-dessous s’appliquent à l’installation sur une cloison sèche. Pour une installation sur un montant en bois ou un bloc de bois, utiliser les vis à bois

seulement.

1) Placer le gabarit de montage à la position voulue sur le mur.

2) À l’aide d’un niveau, aligner le gabarit et le xer au mur avec du ruban.

Pour une installation sur une cloison sèche, suivre les étapes 3A.

3a-1) Percer deux trous de 5/16 po à l’emplacement de chaque tige de montage pour les dispositifs d’ancrage à ailettes en plastique qui correspondent à votre produit.

3a-2) Enlever le gabarit du mur.

3a-3) Plier ensemble les extrémités du dispositif à ailettes en plastique (voir illustr. 1) et insérer dans chaque trou du mur.

3a-4) Insérer une goupille en plastique à la fois dans chaque dispositif d’ancrage et frapper légèrement pour activer le système d’ancrage (voir illustr. 2). Enlever la goupille et

répéter sur tous les autres dispositifs d’ancrage.

4) Enlever la ou les tiges de montage de l’assemblage du produit en dévissant chaque vis d’arrêt.

5) Une à la fois, placer chaque plaque de montage sur les dispositifs d’ancrage (en orientant la èche vers le haut) et insérer les vis à travers la tige et dans les dispositifs d’ancrage.

6) Serrer les vis.

7) Assembler l'accessoire décoratif au besoin, et le placer sur la ou les tiges de montage en s’assurant que la ou les vis d’arrêt sont orientées vers le bas.

8) Serrer la vis d’arrêt.

Moen Incorporated

25300 Al Moen Drive

North Olmsted, OH 44070-8022

Customer Service USA: 1-800-882-0116

International Customer Service: 1-440-962-2263

www.moen.com

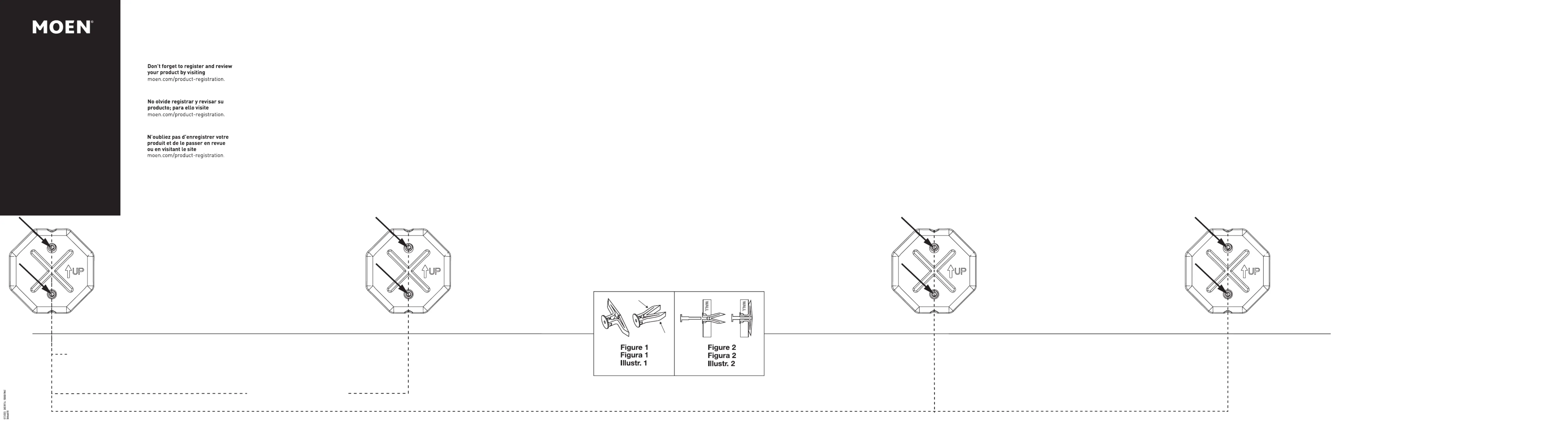

Position mounting plate and drill holes as indicated

Ubique la placa de montaje y perfore los orificios como se indica

Placer la plaque de montage et percer les trous comme indiqué

Position mounting plate and drill holes as indicated

Ubique la placa de montaje y perfore los orificios como se indica
