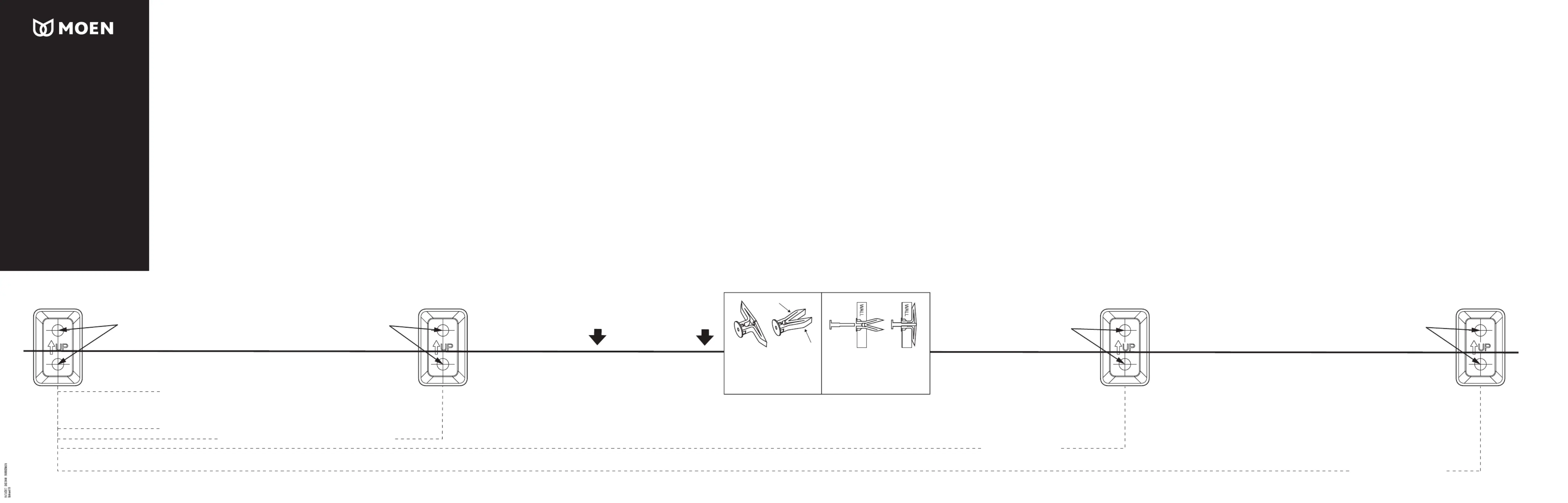

Pivoting Paper Holder 6.5” (16.5 cm)

Portapapel pivotante

Distributeur de papier hygiénique pivotant

Robe Hook

Gancho del traje

Patère

Level Line

Línea del nivel

Ligne de niveau

18˝ (45,72 cm) Towel Bar

Porte-serviettes

Toallero – barral

Drill Holes

Percer Trous

Taladro oricios

Figure 1

Figura 1

Illustr. 1

Figure 2

Figura 2

Illustr. 2

Drill Holes

Percer Trous

Taladro oricios

24 in. (61 cm) Towel Bar

Toallero

Porte-serviettes

Towel Ring

Anillo de toalla

Anneau de serviette

Drill Holes

Percer Trous

Taladro oricios

Drill Holes

Percer Trous

Taladro oricios

Installation Instructions for 18 in. and 24 in. Towel Bars, Pivoting Paper Holder

Tools Required: Phillips screwdriver, drill, 5/16" drill bit, hammer, level, tape

Hardware Kit Contents: 4 plastic toggle anchors, 4 wood/anchor screws, 1 plastic pin, 1 hex wrench

Note: Directions below are for installation into drywall. If installing product into a stud, use the wood screws only.

1. Position the mounting template on the wall in the desired location.

2. Using a level, align the template and tape it to the wall.

3. Drill two 5/16" holes at each mounting post location that corresponds to your product.

4. Remove the template from the wall.

5. Fold ends of the plastic toggle together (see Figure 1) and insert into each hole in the wall.

6. Lightly tap anchors until ush with the wall.

7. One at a time, insert plastic pin into each of the anchors and lightly tap to activate anchor (see Figure 2). Remove pin and repeat on all anchors.

8. Remove mounting posts from the product assemblies by loosening each setscrew.

9. Place the mounting plate on the wall over the installed wall anchors with “UP” facing you.

10. Insert screws through the mounting plate into the anchors. Tighten the screws.

Towel Bars

11. Assemble the towel bar and posts.

12. While assembled, position each end post with setscrews facing down and place over both mounting posts. Tighten the setscrew at the bottom of each post.

Pivoting Paper Holder

11. Place each assembly over the mounting posts with setscrews facing down. Pivoting post with bar should be on the left side. Tighten both setscrews.

Instrucciones de instalación para los toalleros de 18 in. (46 cm) y 24 in. (61 cm), portapapel pivotante

Herramientas necesarias: Destornillador Phillips, taladro, broca de 5/16", martillo, nivel y cinta

Contenido del juego de los aditamentos: 4 anclas de plástico con ador, 4 tornillos /anclas de madera, 1 pasador de plástico, 1 llave macho hexagonal

Nota: Las instrucciones a continuación son para instalaciones en paneles de yeso. Si instala el producto en una viga, solo use tornillos para madera.

1. Coloque la plantilla en la pared del lugar deseado.

2. Con la ayuda de un nivel, alinee la plantilla y la engancha con la cinta a la pared.

3. Haga dos agujeros de 5/16" en cada lugar del soporte a montar que corresponda con su producto.

4. Saque la plantilla de la pared.

5. Doble los extremos del ancla de plástico con ador (véase Figura 1) y los inserta en cada agujero de la pared.

6. Martillee las anclas hasta que estén bien insertadas en la pared.

7. De uno en uno, inserte el pasador de plástico en cada una de las anclas y los martillea con suavidad hasta activar el ancla (véase Figura 2). Saque el pasador y

repítalo en todas las anclas.

8. Saque los soportes a montar del ensamblaje del producto al aojar el juego de tornillos.

9. Placez la plaque de montage sur le mur par-dessus les dispositifs d’ancrage au mur, l’inscription « UP » vous faisant face.

10. Insérer les vis dans la plaque de montage et dans les pièces de xation. Bien visser les vis.

Aros para toallas

11. Ensamble el toallero y los soportes.

12. Una vez ensamblado, coloque el extremo de cada soporte con los tornillos hacia el interior y coloque encima de los dos soportes. Apriete los tornillos en el

extremo de cada uno de los soportes.

Portapapel pivotante

11. Coloque cada ensamblaje sobre los soportes con el juego de tornillos hacia el interior. El poste pivotante y la barra deben estar en el lado izquierdo. Apriete los

dos juegos de tornillos.

Directives d’installation pour les porte-serviettes de 18 po et 24 po, le distributeur de papier hygiénique pivotan

Outils requis : Tournevis à tête étoilée, perceuse, mèche de 5/16 po, marteau, ruban et niveau

Contenu de la trousse de quincaillerie : 4 dispositifs d’ancrage à bascule en plastique, 4 vis d’ancrage/à bois, 1 broche en plastique, 1 clé hex

Note : Les directives ci-dessous concernent l’installation dans une cloison sèche. Pour une installation sur un montant, utiliser les vis à bois seulement.

1. Placer le gabarit de montage à la position voulue sur le mur.

2. À l’aide d’un niveau, aligner le gabarit et le xer au mur avec du ruban.

3. Percer deux trous de 5/16 po à l’emplacement de chaque tige de montage correspondant à votre produit.

4. Enlever le gabarit du mur.

5. Plier ensemble les extrémités du dispositif d’ancrage à bascule en plastique (voir illustr. 1) et insérer dans chaque trou du mur.

6. Frapper légèrement sur les dispositifs d’ancrage jusqu’à ce qu’ils soient de niveau avec le mur.

7. Insérer une broche en plastique à la fois dans chaque dispositif d’ancrage et frapper légèrement pour activer le système d’ancrage (voir illustr. 2).

8. Enlever les tiges de montage de l’assemblage du produit en dévissant chaque vis d’arrêt.

9. Coloque la placa de montaje en la pared encima de los soportes de pared p1-ya instalados con el lado “UP” (ARRIBA) mirando hacia usted.

10. Inserte los tornillos a través de la placa de montaje dentro de los anclajes. Apriete los tornillos.

Porte-serviettes

11. Assembler le porte-serviettes et les tiges.

12. Lorsque le tout est assemblé, positionner chaque tige d’extrémité, les vis d’arrêt orientées vers le bas, et placer au-dessus des deux tiges de montage. Serrer la

vis d’arrêt au bas de chaque tige.

Distributeur de papier hygiénique pivotant

11. Placer chaque assemblage au-dessus des tiges de montage, les vis d’arrêt orientées vers le bas. La tige pivotante, avec la barre, doit être placée à gauche. Serrer

les deux vis d’arrêt.

Moen Incorporated

25300 Al Moen Drive • North Olmsted, OH 44070-8022

Customer Service USA: 1-800-882-0116

International Customer Service: 1-440-962-2263

Hensley™ is a registered trademark of

Moen Incorporated

www.moen.com

Hensley™

INS10448
