DMT-4004

Best.-Nr. 29.1970

AUTOMATIK-DIGITAL-MULTIMETER

AUTOMATIC DIGITAL MULTIMETER

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D’EMPLOI

ISTRUZIONI PER L’USO

GEBRUIKSAANWIJZING

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

BRUGSANVISNING

SÄKERHETSFÖRESKRIFTER

TURVALLISUUDESTA

Bevor Sie einschalten …

Wir wünschen Ihnen viel Spaß mit

Ihrem neuen Gerät von MONACOR.

Bitte lesen Sie diese Bedienungsan-

leitung vor dem Betrieb gründlich

durch und heben Sie sie für ein spä-

teres Nachlesen auf.

Der deutsche Text beginnt auf der

Seite 4.

Avant toute installation …

Nous vous souhaitons beaucoup de

plaisir à utiliser votre nouvel appareil

MONACOR. Veuillez lire la présente

notice avec attention avant le fonc-

tionnement et conservez-la pour pou-

voir vous y reporter ultérieurement.

La version française se trouve

page 20.

Voor u inschakelt …

Wij wensen u veel plezier met uw

nieuwe apparaat van MONACOR.

Lees deze bedieningshandleiding

grondig door, alvorens het apparaat

in gebruik te nemen, en bewaar ze

voor latere raadpleging.

De (Nederlandstalige) tekst vindt u

op pagina 36.

Przed włączeniem …

Życzymy przyjemnej pracy z urzą -

dzeniem firmy MONACOR. Przed

rozpoczęciem użytkowania, prosimy

zapoznać się z niniejszą instrukcją

obsługi, a następnie zachować ją do

wglądu.

Polski tekst zaczyna się na stronie 52.

Innan användning …

Vi hoppas att du skall bli nöjd med

din nya MONACOR enhet. Vänligen

läs manualen noga innan första an-

vändning och behåll dessa för fram-

tida bruk.

Säkerhetsföreskrifterna återfinns på

sidan 68.

Before you switch on …

We hope you will enjoy using your

new MONACOR unit. Please read

these operating instructions carefully

prior to operation and keep them for

later reference.

The English test starts on page 12.

Prima di accendere …

Vi auguriamo buon divertimento

con il vostro nuovo strumento di

MONACOR. Vi preghiamo di leggere

attentamente le presenti istruzioni

prima della messa in funzione e di

conservarle per un uso futuro.

Il testo italiano inizia a pagina 28.

Antes de la conexión …

Esperamos que disfrute de su nuevo

aparato MONACOR. Lea atenta-

mente las instrucciones de funciona-

miento antes de utilizar el aparato y

guárdelas para usos posteriores.

La versión española empieza en la

página 44.

Før du tænder ...

Vi håber, at du vil få glæde af at bruge

dit nye produkt fra MONACOR. Læs

venligst nærværende brugsanvisning

omhyggeligt igennem, før produktet

tages i brug; og gem brugsanvisnin-

gen til senere brug.

Den danske tekst starter på side 60.

FIN Ennen kuin käynnistät

laitteen ...

Toivottavasti uusi MONACOR yleis-

mittari miellyttää sinua. Ole hyvä ja lue

turvallisuusohjeet huolellisesti ennen

laitteen käyttöä ja säilytä käyttöohjeet

myöhempää tarkastelua varten.

Löydät turvallisuusohjeet sivulta 69.

2 Hinweise für den

sicheren Gebrauch

Das Gerät entspricht allen relevanten Richtli-

nien der EU und ist deshalb mit gekenn-

zeichnet.

Beachten Sie auch unbedingt die folgenden

Punkte:

Bei Verwendung der Abdeckhülsen (13) ist

das Gerät nach IP 67 geschützt und kann

auch im Außenbereich verwendet werden.

Schützen Sie es jedoch vor großer Kälte

und Hitze (zulässiger Einsatztemperaturbe-

reich 0 – 50 °C).

Verwenden Sie zum Säubern des Gehäu-

ses nur ein weiches, ggf. leicht angefeuch-

tetes Tuch, auf keinen Fall Chemikalien

oder scheuernde Mittel.

Werden die geltenden Sicherheitsvorschrif-

ten beim Umgang mit Spannungen ab 42 V

nicht eingehalten oder wird das Gerät

zweckentfremdet, falsch angeschlossen,

nicht richtig bedient, überlastet oder nicht

fachgerecht repariert, kann keine Haftung

für daraus resultierende Sach- oder Perso-

nenschäden und keine Garantie für das

Gerät übernommen werden.

3 Verwendungsmöglichkeiten

Dieses Automatik-Digital-Multimeter mit einem

29-mm-LC-Display (Anzeige bis 4000) dient

zur Messung von:

–Spannungen bis 1000 V /~

–Strömen bis 10 A /~

–Frequenzen bis 10 MHz

–Widerständen bis 40 MΩ

–Kapazitäten bis 200 Fµ

Außerdem lässt sich das Tastverhältnis von

elektrischen Signalen und die Durchlass -

spannung von Dioden messen. Zur Durch-

gangsprüfung ist ein Summer vorhanden.

4 Inbetriebnahme

1) Zum Einschalten des Instruments den Dreh-

schalter (10) von der Position OFF auf die

gewünschte Funktion drehen. Sollte im Dis-

play (6) keine Anzeige erscheinen, eine Bat-

terie einsetzen (Kapitel 4.1).

2) Den Aufstellbügel auf der Rückseite ggf. für

eine bessere Ableseposition herausklappen.

3) Nach dem Betrieb den Drehschalter in die

Position OFF stellen.

Das Gerät schaltet sich aber auch auto-

matisch aus, wenn es 15 Minuten lang nicht

benutzt wird. Eine Minute vor dem automa-

tischen Ausschalten ertönen 5 kurze Sig-

nale und beim Ausschalten ein längerer

Ton. Zum erneuten Einschalten eine Taste

oder den Drehschalter betätigen.

4.1 Batterie einsetzen oder wechseln

Erscheint nach dem Einschalten keine Anzeige

im Display (6) oder wird durch das Symbol

links im Display eine verbrauchte Batterie an-

gezeigt, eine 9-V-Blockbatterie einsetzen bzw.

die Batterie wechseln.

1) Auf der Rückseite den Aufstellbügel hoch-

klappen und die beiden mittleren Schrauben

für den Batteriefachdeckel entfernen.

2) Den Deckel abnehmen und eine 9-V-Block -

batterie, wie im Fach angegeben, einsetzen.

3) Das Batteriefach wieder schließen.

Wird das Gerät längere Zeit nicht gebraucht,

sollte die Batterie herausgenommen werden.

So lassen sich mögliche Schäden am Gerät

beim Auslaufen der Batterie vermeiden.

Soll das Gerät endgültig aus dem Be-

trieb genommen werden, übergeben

Sie es zur umweltgerechten Entsor-

gung einem örtlichen Recyclingbetrieb.

Werfen Sie verbrauchte Batterien nicht in den

Hausmüll, sondern geben Sie sie nur in den

Sondermüll (z. B. Sammelbehälter bei Ihrem

Einzelhändler).

WARNUNG Mit diesem Gerät können lebens -

gefährliche Spannungen gemes-

sen werden. Bei Messungen von

Spannungen ab 42 V ist beson-

dere Vorsicht geboten!

1. Tragen Sie Sicherheitshandschuhe zum

Schutz gegen Stromschläge.

2. Achten Sie beim Anlegen der Messspitzen

darauf, dass Ihre Finger sich hinter dem

Abrutschschutz befinden.

3. Bei Schäden am Messgerät oder an den

Messleitungen keine Messung vornehmen.

Beschädigte Messleitungen müssen durch

Originalmessleitungen ersetzt werden.

4.2 Aufkleber ACHTUNG! anbringen

Dem Gerät liegen Aufkleber

mit wichtigen Hinweisen in

acht Sprachen bei. Kleben

Sie die Hinweise in Ihrer Lan-

desprache auf das vorgese-

hene Feld des Batteriefach-

deckels!

4.3 Messleitungen anschließen

Das Instrument ist mit vier Messbuchsen aus-

gestattet:

1. Die Buchse COM (12) ist für alle Messun-

gen die gemeinsame (

) Buchse. Die

schwarze Messleitung hier anschließen.

2. Die Buchse V Ω CAP Hz% (11) ist für alle

Messungen die gemeinsame (+) Buchse,

außer bei Strommessungen. Die rote Mess-

leitung hier anschließen.

3. Für Strommessungen bis 400 mA muss die

rote Messleitung auf die Buchse A/mA (5)µ

umgesteckt werden.

4. Für Strommessungen zwischen 400 mA

und 10 A muss die rote Messleitung auf die

Buchse 10A (4) umgesteckt werden.

WICHTIG! Wird das Messgerät im Außenbe-

reich betrieben, die beiliegenden Abdeckhül-

sen (13) in die beiden nicht angeschlossenen

Messbuchsen stecken. Nur dann ist das Gerät

nach der Schutzklasse IP 67 geschützt.

5 Messungen durchführen

Vor dem Umschalten auf eine andere Mess-

funktion die Messspitzen vom Messobjekt ent-

fernen, sonst kann das Instrument beschädigt

werden!

5.1 Spannungsmessung

1) Den Drehschalter (10) in die Position Vstel-

len. Nach dem Einschalten ist immer die

Gleichspannungsmessung aktiviert: Das

Display (6) zeigt oben links „DC“ an. Für

Wechselspannungsmessungen mit der

Taste MODE (3) auf die Anzeige „AC“ um-

schalten. Mit der Taste MODE lässt sich

auch wieder auf die Gleichspannungsmes-

sung zurückschalten.

2) Die rote Messleitung muss an der Buchse

V Ω CAP Hz% (11) angeschlossen sein.

Vorsicht! Die Messleitung darf nicht in der

Buchse 10A (4) oder A/mA (5) stecken,µ

sonst können Schäden am Instrument und

am Messobjekt entstehen.

3) Die Messspitzen an das Messobjekt halten

und auf dem Display den Wert ablesen. Liegt

bei Gleichspannungsmessungen an der

roten Messspitze der Minuspol und an der

schwarzen Spitze der Pluspol, erscheint im

Display vor dem Messwert ein Minuszeichen.

4) Während einer Wechselspannungsmessung

kann mit der Taste Hz% (2) auf die Messung

der Frequenz und des Tastverhältnisses

umgeschaltet werden. Jedoch ist die Ein-

gangsempfindlichkeit nicht so hoch und der

Frequenzbereich nicht so groß wie bei einer

Messung in der Drehschalterposition :Hz%

Messbereich Empfindlichkeit Frequenzbereich

4 V~ ≥ 1,5 V~ 5 Hz – 10 kHz

40 V~, 400 V~ ≥ 10 V~ 5 Hz – 20 kHz

≥ 20 V~ 5 Hz – 200 kHz

1000 V~ ≥ 420 V~ 50 Hz – 1 kHz

WARNUNG Rechnen Sie mit unvorhergese-

henen Spannungen an Messob-

jekten. Kondensatoren können

z. B. auch bei ausgeschalteter

Spannungsquelle gefährlich ge-

laden sein.

Mit diesem Instrument dürfen Sie keine

Messungen in Stromkreisen mit Korona-

Entladungen (Hochspannung) durchfüh-

ren. Lebensgefahr!

Die maximal zu messende Spannung darf

1000 V¿/~ nicht überscheiten. Anderen-

falls besteht Lebensgefahr!

WARNUNG Messungen in Stromkreisen, an

denen über 42 V anliegen, dür-

fen nur von Personen durchge-

führt werden, die Berührungs -

gefahren erkennen und entspre-

chende Sicherheitsvorkehrungen treffen kön-

nen. Bei Messungen mit Berührungsgefahr

vermeiden Sie es, allein zu arbeiten. Bitten

Sie eine zweite Person dazu.

St romversorg u n g:

1 x 9-V-Blockbatterie

F / V 10 AH 1000

F / V 500 mAH 1000

ACHTUNG!

Um die Gefahr eines elek-

trische n Sch lages z u

vermeiden, müssen vor

dem Öffnen des Gehäu-

ses die Prüfspitzen von

den Anschlussbuchsen

und den Messpunkt en

entfernt werden.

Zum Schutz von Überspan-

nungen und Brandgefahr

sind Sicherungen einge-

baut. Defekte Sicherungen

nur durch Sicherungen

gleichen Typs ersetzen!

Zum Zurückschalten auf Wechselspan-

nungsmessung die Taste Hz% ein- oder

zweimal drücken, sodass im Display wieder

„AC“ und „V“ angezeigt wird.

5.2 Strommessung

Der zu messende Strom darf 10 A nicht

überschreiten!

Ströme zwischen 1 A und 10 A dürfen nicht

länger als 30 Sekunden gemessen werden.

Anderenfalls können das Instrument und die

Messleitungen beschädigt werden.

1) Für Messungen bis 400 mA die rote Mess-

leitung an die Buchse A/mA (5) anschlie-µ

ßen und für Messungen von 400 mA bis

10 A an die Buchse 10A (4). Bei unbekann-

ten Strömen die Messung vorsichtshalber

mit dem 10-A-Bereich beginnen.

Vorsicht! Auf keinen Fall eine Spannungs-

messung vornehmen, wenn die Messleitung

in der Buchse A/mA oder 10A steckt. Dasµ

Messgerät und die Spannungsquelle kön-

nen beschädigt werden.

2) Den Drehschalter (10) je nach zu messen-

den Strom in die folgende Position stellen:

3) Nach dem Einschalten ist immer die Gleich-

strommessung aktiviert: Das Display (6)

zeigt oben links „DC“ an. Für Wechsel-

strommessungen mit der Taste MODE (3)

auf die Anzeige „AC“ umschalten. Mit der

Taste MODE lässt sich auch wieder auf die

Gleichstrommessung zurückschalten.

4) Das Messgerät über die Messleitungen in

den zu messenden Stromkreis einschleifen

und den Messwert im Display ablesen. Liegt

bei Gleichstrommessungen an der roten

Messspitze der Minuspol und an der schwar-

zen Spitze der Pluspol, erscheint im Display

vor dem Messwert ein Minuszeichen.

Übersteigt in einem Messbereich der

Messstrom den zulässigen Wert, ertönen

Warnsignale und im Display erscheint „OL.“

(overload = Überlast). Der nächsthöhere Be-

reich muss gewählt werden.

5) Während einer Wechselstrommessung

kann mit der Taste Hz% (2) auf die Messung

der Frequenz und des Tastverhältnisses

umgeschaltet werden. Jedoch ist die Ein-

gangsempfindlichkeit nicht so hoch und der

Frequenzbereich nicht so groß wie bei einer

Messung in der Drehschalterposition :Hz%

Zum Zurückschalten auf Wechselstrom-

messung die Taste Hz% ein- oder zweimal

drücken, sodass im Display wieder „AC“

und „A“, „mA“ oder „ A“ angezeigt wird.µ

5.3 Widerstandsmessung

Einen Widerstand auf keinen Fall bei anlie-

gender Spannung und immer separat mes-

sen, sonst ist die Messung falsch. Dazu

muss er ggf. aus der Schaltung herausgelö-

tet werden.

Den Drehschalter (10) in die Position Ωstellen

und die Messspitzen an den Widerstand hal-

ten. Den Widerstandswert auf dem Display ab-

lesen. Solange sich kein Widerstand zwischen

den Messspitzen befindet oder die Messspit-

zen nicht kurzgeschlossen sind, zeigt das Dis-

play mit „ “ einen unendlich hohen Wert an.OL.

5.4 Durchgangssummer

Der Durchgangssummer dient zum Feststellen

von Leitungsunterbrechungen.

Eine Durchgangsprüfung nie bei anliegen-

der Spannung durchführen. Das Instrument

kann beschädigt werden und die Messung

ist falsch.

1) Den Drehschalter (10) in die Position

stellen. Oben im Display erscheint das Sym-

bol für die Diodenprüfung.

2) Mit der Taste MODE (3) auf die Durch-

gangsprüfung umschalten. Oben im Display

erscheint das Summersymbol .

3) Die Prüfspitzen an die entsprechenden

Messpunkte halten. Ist der Widerstand zwi-

schen den Punkte kleiner als 40 Ω, ertönt

der Durchgangssummer. Der Widerstands-

wert wird bis 400 Ω im Display angezeigt.

Bei höheren Werten erscheint die Überlauf-

anzeige „ “OL.

Messstrom Position

< 4000 AµµA

4 – 400 mA mA

400 mA – 10 A 10A

Messbereich Empfindlichkeit Frequenzbereich

400 mA~ ≥ 45 mA 5 Hz – 5 kHz

10 A~ ≥ 4 A 5 Hz – 1 kHz

5.5 Diodenprüfung

Eine Diode auf keinen Fall bei anliegender

Spannung und immer separat messen,

sonst ist die Messung falsch. Dazu die Diode

ggf. aus der Schaltung herauslöten.

Den Drehschalter (10) in die Position stel-

len. Oben im Display erscheint das Symbol

für die Diodenprüfung. Beim Anlegen der Prüf-

spitzen an die Diode in Durchlassrichtung wird

die Durchlassspannung bis 0,999 V angezeigt.

Der Pluspol des Messstromes (ca. 0,3 mA)

liegt dabei an der roten Messspitze an.

Bei einer Anzeige von ca. 0 V hat die Diode

einen Kurzschluss. Wird „ “ angezeigt, hatOL.

die Diode eine höhere Durchlassspannung als

1 V (z.B. LEDs) oder die Diode hat eine Unter-

brechung, ist in Sperrrichtung angeschlossen

(Diode umpolen) oder berührt nicht die Mess-

spitzen.

5.6 Kapazitätsmessung

Mit dem DMT-4004 können Kondensatoren mit

einer Kapazität bis 200 F gemessen werden.µ

Den Drehschalter (10) in die Position CAP stel-

len und den Kondensator an die Messspitzen

halten. Der Messvorgang kann einige Sekun-

den dauern, sodass der richtige Messwert erst

nach einiger Zeit angezeigt wird. Ist die Kapa-

zität größer als 200 F, erscheint „ “ als An-µOL.

zeige für das Überschreiten des Messberei-

ches.

5.7 Frequenzmessung

Mit dem Gerät können Frequenzen bis 10 MHz

gemessen werden. Die Empfindlichkeit beträgt:

Den Drehschalter (10) in die Position Hz% dre-

hen. Die Messspitzen an die Messpunkte hal-

ten und die Frequenz vom Display ablesen.

Im Wechselspannungsbereich und in den

Wechselstrombereichen ist ebenfalls eine Fre-

quenzmessung möglich (Kap. 5.1 und 5.2).

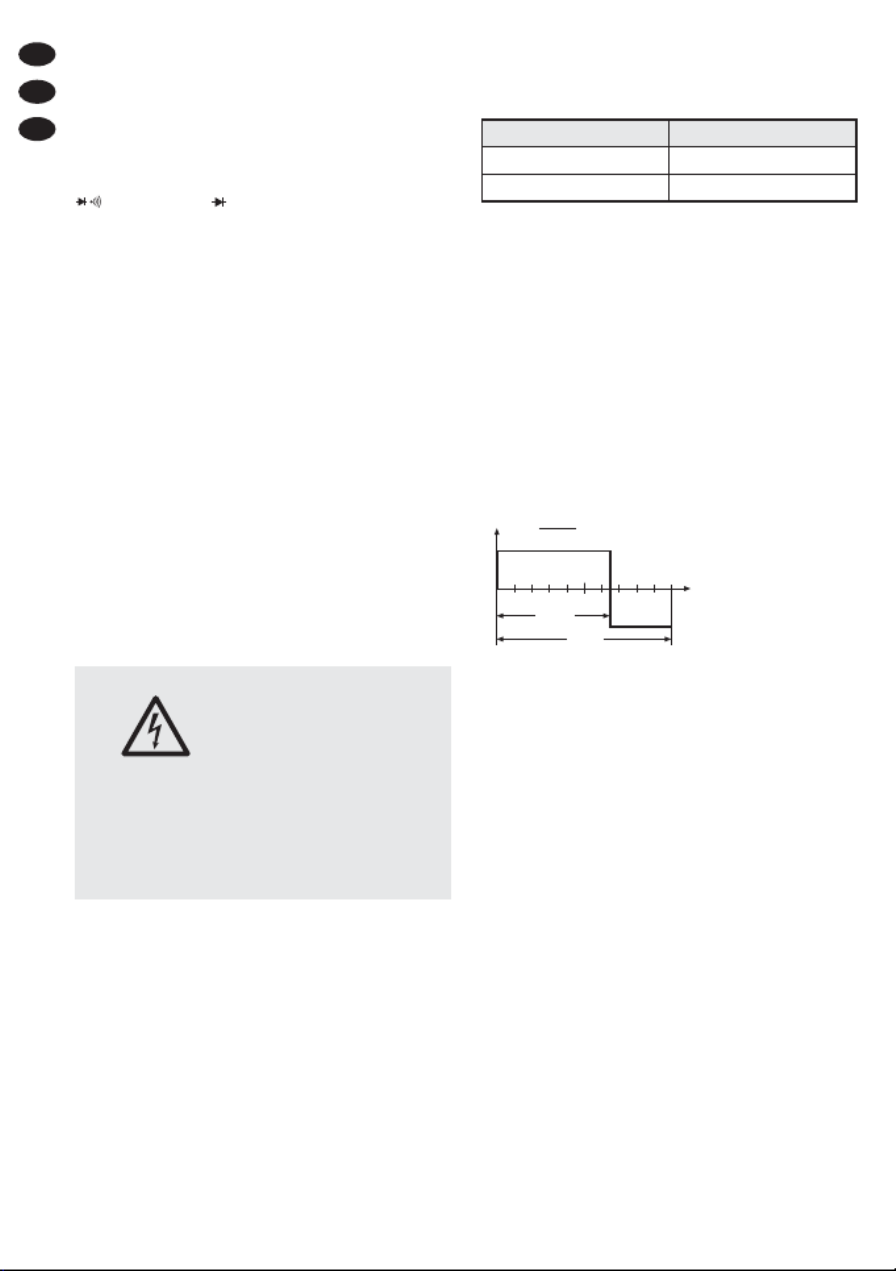

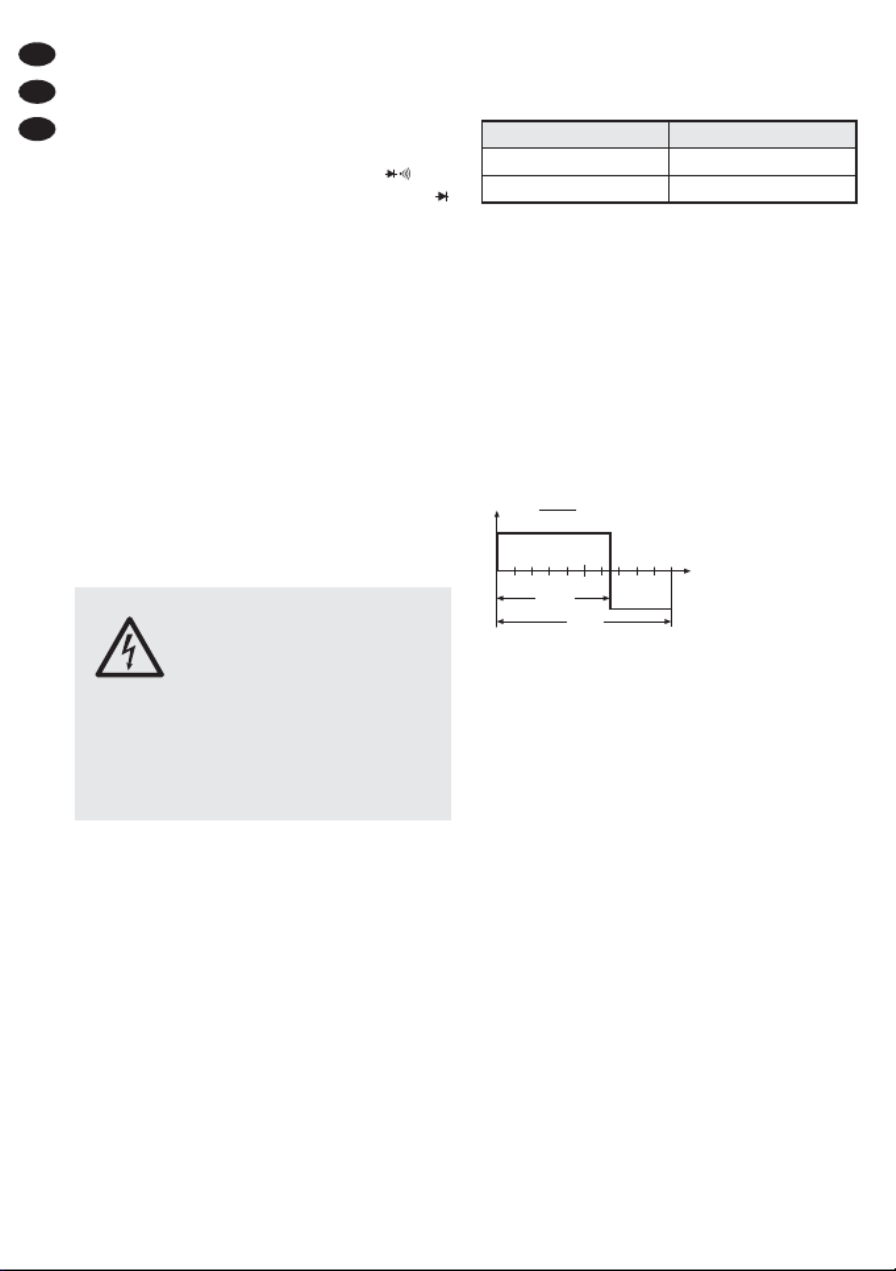

5.8 Messung des Tastverhältnisses

Mit dem Instrument lässt sich das Tastverhält-

nis in % messen. Das Tastverhältnis gibt das

Verhältnis des positiven Signalanteils zur Peri-

odendauer an, z. B.:

Messbereich: . . . . . 0,1 % bis 99,9 %

Empfindlichkeit: . . . < 0,5 V~

Frequenzbereich: . . 5 Hz – 150 kHz

Der positive Signalanteil muss 100 µs – 100 ms

lang sein.

1) Den Drehschalter in die Position Hz% stel-

len. Die Frequenzmessung ist eingeschaltet.

2) Mit der Taste Hz% (2) auf Messung des Tast-

verhältnisses umschalten. Rechts im Dis-

play wechselt die Anzeige von „Hz“ auf „%“.

3) Die Messspitzen an die Messpunkte halten

und das Tastverhältnis vom Display ablesen.

4) Zum Zurückschalten auf die Frequenzmes-

sung die Taste Hz% erneut drücken.

Im Wechselspannungsbereich und in den

Wechselstrombereichen ist ebenfalls das Mes-

sen des Tastverhältnisses möglich (Kap. 5.1

und 5.2).

10ms

6,5ms

6,5ms x 100% = 65%

10ms

Frequenz Empfindlichkeit

≤ 1 MHz < 0,5 V~

> 1 MHz > 3 V~

WARNUNG Einen Kondensator nie im gela-

denen Zustand oder bei anlie-

gender Betriebsspannung mes-

sen. Anderenfalls besteht die Ge-

fahr eines elektrischen Schlags.

Außerdem ist die Messung feh-

lerhaft.

Schalten Sie die Stromversorgung aus und

entladen Sie den Kondensator. Dann erst den

Kondensator aus der Schaltung herauslöten.

6 Zusätzliche Funktionen

6.1 Manuelle Bereichswahl

Der Messbereich für eine Messfunktion ist

immer automatisch optimal gewählt, wenn

links oben im Display „AUTO“ erscheint.

1) Zum Festhalten eines automatisch gewähl-

ten Bereiches die Taste RANGE (1) drü-

cken. Die Anzeige „AUTO“ erlischt.

2) Mit jedem weiteren Drücken der Taste

RANGE wird in den nächsthöheren Bereich

geschaltet. Dadurch sinkt die Auflösung des

Messwertes, jedoch wird ein ständiges Um-

schalten verhindert, wenn der Messwert

zwischen zwei Bereichen schwankt.

Ist der höchstmögliche Messbereich er-

reicht, wird mit dem nächsten Tastendruck

auf den kleinsten Bereich geschaltet. Bei

einem zu klein gewählten Bereich wird „OL.“

(overload = überlastet) angezeigt.

3) Zum Zurückschalten auf die automatische

Bereichswahl die Taste RANGE ca. 2 Sek.

gedrückt halten, bis im Display wieder

„AUTO“ erscheint oder mit dem Drehschal-

ter (10) eine andere Messfunktion wählen.

6.2 Messwert festhalten

Ein im Display angezeigter Messwert lässt sich

festhalten, um z. B. nach dem Trennen der

Messspitzen vom Messobjekt den Wert besser

ablesen zu können. Dazu die Taste HOLD (7)

drücken. Oben im Display erscheint „HOLD“.

Zum Zurückschalten auf den aktuellen Mess-

wert die Funktion mit der Taste HOLD wieder

ausschalten („HOLD“ erlischt). Die Funktion ist

auch ausgeschaltet, wenn mit dem Drehschal-

ter (10) eine andere Messfunktion gewählt wird.

6.3 Relativwertmessung

Von einem bestimmten Messwert ausgehend,

können auftretende Abweichungen anzeigt

werden. Die Funktion lässt sich bei Strom-,

Spannungs-, Widerstands- und Kapazitäts-

messungen aktivieren.

1) Eine Messung durchführen. Wird der ge-

wünschte Bezugswert angezeigt, die Taste

REL (8) drücken. Oben im Display erscheint

die Anzeige „REL“.

Die Funktion kann nicht eingeschaltet

werden, wenn das Display „ “ anzeigt.OL.

2) Ändert sich der Messwert, wird die Abwei-

chung vom Bezugswert angezeigt.

Die automatische Bereichswahl ist bei

der Relativwertmessung ausgeschaltet. So-

bald der Messbereich überschritten wird,

zeigt das Display „ “ an.OL.

3) Zum Ausschalten der Relativwertmessung

die Taste REL erneut betätigen. Bei Bedarf

mit der Taste RANGE die automatische Be-

reichswahl wieder aktivieren (Taste RANGE

ca. 2 Sek. gedrückt halten). Durch Umschal-

ten auf eine andere Messfunktion wird die

Relativwertmessung ebenfalls ausgeschal-

tet.

7 Sicherungen ersetzen

Ist das Messen von Strömen nicht möglich, die

internen Sicherungen überprüfen und durch

Fachpersonal ersetzen lassen.

1) Die sechs Schrauben für die Gehäuse-

schale (zwei befinden sich unter dem Auf-

stellbügel) herausschrauben und die Ge-

häuseschale abnehmen.

2) Defekte Sicherungen nur durch Sicherun-

gen gleichen Typs ersetzen:

µA- und mA-Bereich: F500 mAH/1000 V

10-A-Bereich: F10 AH/1000 V

3) Die Gehäuseschale wieder festschrauben.

Erst danach das Instrument in Betrieb neh-

men.

WARNUNG Vor dem Öffnen des Gehäuses

die Messspitzen von den Mess-

punkten und von den Anschluss-

buchses entfernen. Anderenfalls

besteht die Gefahr eines elektri-

schen Schlages.

8 Technische Daten

Gleich- und Wechselspannung

Messbereiche: . . . . . . . 400 mV, 4 V, 40 V,

400 V, 1000 V

Messgenauigkeit*

400 mV : . . . . . . . . . . ± (0,5 % + 2 Digits)

4 – 400 V : . . . . . . . . ± (1,2 % + 2 Digits)

1000 V : . . . . . . . . . . ±(1,5 % + 2 Digits)

400 mV~: . . . . . . . . . . ± (1,5 % + 70 Digits)

4 V~: . . . . . . . . . . . . . ±(1,2 % + 3 Digits)

40 V~, 400 V~: . . . . . .± (1,5 % + 3 Digits)

1000 V~: . . . . . . . . . . ± (2,0 % + 4 Digits)

Eingangswiderstand: . . 7,8 MΩ

Überlastschutz: . . . . . . . 1000 V /~

Frequenzbereich bei V~: 50 – 400 Hz

Gleich- und Wechselstrom

Messbereiche: . . . . . . . 400 A, 4 mA,µ

40 mA, 400 mA, 10 A

Messgenauigkeit*

400 : . . . . . . . . . . ± (1,0 % + 3 Digits)µA

4 – 400 mA : . . . . . . . ± (1,5 % + 3 Digits)

10 A : . . . . . . . . . . . . ± (2,5 % + 5 Digits)

400 ~: . . . . . . . . . .± (1,5 % + 5 Digits)µA

4 – 400 mA~: . . . . . . . ± (1,8 % + 5 Digits)

10 A~: . . . . . . . . . . . . ± (3,0 % + 7 Digits)

Absicherung

µA- und mA-Bereich: . F500 mAH/1000 V

10-A-Bereich: . . . . . . F10 AH/1000 V

Frequenzbereich bei A~: 50 – 400 Hz

Widerstand

Messbereiche: . . . . . . . 400 Ω, 4 kΩ,

40 kΩ, 400 kΩ,

4 MΩ, 40 MΩ

Messgenauigkeit*

400 Ω: . . . . . . . . . . . . ± (1,2 % + 4 Digits)

4 kΩ: . . . . . . . . . . . . .± (1,0 % + 2 Digits)

40 kΩ, 400 kΩ, 4 MΩ: ± (1,2 % + 2 Digits)

40 MΩ: . . . . . . . . . . . . ±(2,0 % + 3 Digits)

Überlastschutz: . . . . . . . 600 V /~

Kapazität

Messbereiche: . . . . . . . 4 nF, 40 nF, 400 nF,

4 F, 40 F, 200 Fµ µ µ

Messgenauigkeit*

4 nF: . . . . . . . . . . . . . ±(5,0 % + 20 Digits)

40 nF: . . . . . . . . . . . . ±(5,0 % + 7 Digits)

400 nF, 4 F, 40 F: . . ± (3,0 % + 5 Digits)µ µ

200 F: . . . . . . . . . . . ± (5,0 % + 5 Digits)µ

Überlastschutz: . . . . . . . 600 V /~

Frequenz

Angaben nur für die Drehschalter-Position Hz%

Messbereiche: . . . . . . . 9,999 Hz, 9,999 kHz

99,99 Hz, 99,99 kHz

999,9 Hz, 999,9 kHz

9,999 MHz

Messgenauigkeit*

9,999 Hz, 99,99 Hz: . . ± (1,5 % + 5 Digits)

999,9 Hz – 999,9 kHz: ±(1,2 % + 3 Digits)

9,999 MHz: . . . . . . . . ± (1,5 % + 4 Digits)

Empfindlichkeit

bei ≤ 1 MHz: . . . . . . . 0,5 V~

bei > 1 MHz: . . . . . . . 3 V~

Überlastschutz: . . . . . . . 600 V /~

Tastverhältnis

Angaben nur für die Drehschalter-Position Hz%

Messbereich: . . . . . . . . 0,1 – 99,9 %

Messgenauigkeit*: . . . . ±(1,2 % + 2 Digits)

Empfindlichkeit: . . . . . . . 0,5 V~

Frequenzbereich: . . . . . 5 Hz – 150 kHz

Überlastschutz: . . . . . . . 600 V /~

Diodenprüfung

Anzeige: . . . . . . . . . . . . Durchlass spannung

bis 0,999 V

Messgenauigkeit*: . . . . ±(10 % + 5 Digits)

Messstrom: . . . . . . . . . . ca. 0,3 mA

max. Messspannung: . . ca. 1,5 V

Überlastschutz: . . . . . . . 600 V /~

* bei 23 °C, ±5 °C, rel. Luftfeuchtigkeit < 70 %

Contents

1 Operating Elements and

Connections . . . . . . . . . . . . . . . . . . . 12

2 Safety Notes . . . . . . . . . . . . . . . . . . . 13

3 Applications . . . . . . . . . . . . . . . . . . . 13

4 Operation . . . . . . . . . . . . . . . . . . . . . . 13

4.1 Inserting or replacing the battery . . . . 13

4.2 Attaching the ATTENTION! label . . . . 14

4.3 Connecting the test leads . . . . . . . . . . 14

5 Measurements . . . . . . . . . . . . . . . . . . 14

5.1 Voltage measurement . . . . . . . . . . . . . 14

5.2 Current measurement . . . . . . . . . . . . . 15

5.3 Resistance measurement . . . . . . . . . . 15

5.4 Continuity buzzer . . . . . . . . . . . . . . . . 15

5.5 Diode test . . . . . . . . . . . . . . . . . . . . . . 16

5.6 Capacitance measurement . . . . . . . . . 16

5.7 Frequency measurement . . . . . . . . . . 16

5.8 Duty cycle measurement . . . . . . . . . . 16

6 Additional Functions . . . . . . . . . . . . 17

6.1 Manual ranging . . . . . . . . . . . . . . . . . . 17

6.2 Data hold . . . . . . . . . . . . . . . . . . . . . . 17

6.3 Relative value measurement . . . . . . . 17

7 Replacing the Fuses . . . . . . . . . . . . . 17

8 Specifications . . . . . . . . . . . . . . . . . . 18

All operating elements and connections de-

scribed can be found on the fold-out page 3.

1 Operating Elements

and Connections

1Button RANGE for manual ranging

2Button Hz% for switching over between fre-

quency measurement and duty cycle meas-

urement

When the selector switch (10) is set to cur-

rent or voltage measurement, the button

Hz% allows to switch to frequency meas-

urement and duty cycle measurement and

also back to current or voltage measure-

ment.

3Button MODE for switching over the test

function (e. g. direct or alternating current

measurement, diode test, or continuity test)

4Jack 10 A for the red test lead for current

measurement 400 mA – 10 A

5Jack µA/mA for the red test lead for current

measurement up to 400 mA max.

6Display

7Button HOLD for freezing a measured

value

8Button REL for relative value measurement

9Button for display illumination:

To activate, keep the button pressed for

2 seconds; to deactivate, shortly actuate

the button.

10 Selector switch for the test functions

11 Jack V Ω CAP Hz% for the red test lead,

for all measurements except current meas-

urements

12 Jack COM for the black test lead

13 Protective sleeve (2 pieces): For outdoor

operation, insert these sleeves into the test

jacks (4, 5, 11) that are not used to ensure

protection of the unit in accordance with

IP 67.

2 Safety Notes

This unit corresponds to all relevant directives

of the EU and is therefore marked with .

Please observe the following items in any

case:

When using the protective sleeves (13), the

unit is protected in accordance with IP 67

and is also suitable for outdoor applications.

However, protect it against extreme high or

low temperatures (admissible ambient tem-

perature range 0 – 50 °C).

For cleaning the housing only use a soft

cloth, slightly wet, if necessary; never use

chemicals or abrasive detergents.

No guarantee claims for the unit and no lia-

bility for any resulting personal damage or

material damage will be accepted if the rele -

vant safety regulations for handling voltages

equal to or higher than 42 V are not ob-

served, if the unit is used for other purposes

than originally intended, if it is not correctly

connected or operated, if it is overloaded or

not repaired in an expert way.

3 Applications

This automatic digital multimeter with a 29 mm

LC display (indication up to 4000) is suited for

measuring:

–voltages up to 1000 V /~

–currents up to 10 A /~

–frequencies up to 10 MHz

–resistances up to 40 MΩ

–capacitances up to 200 Fµ

Furthermore, it allows to measure the duty

cycle of electric signals and the forward volt-

age of diodes. For continuity tests, a buzzer is

provided.

4 Operation

1) To switch on the multimeter, set the selector

switch (10) from the position OFF to the de-

sired function. If there is no indication on the

display (6), insert a battery (chapter 4.1).

2) If required, unfold the tilt stand on the rear

side to obtain a more convenient reading

position of the display.

3) After operation, set the selector switch to

the position OFF.

The unit will be switched off automatically

if it is not used for 15 minutes. One minute

before it is switched off automatically, there

will be 5 short acoustic signals; when it is

switched off, a longer acoustic signal will

sound. To switch it on again, actuate a but-

ton or the selector switch.

4.1 Inserting or replacing the battery

If there is no indication on the display (6) after

switching on or if the symbol on the left of the

display shows a discharged battery, insert a

9 V battery or replace the battery.

1) Unfold the tilt stand on the rear side and re-

move the two central screws for the battery

compartment cover.

2) Remove the cover and insert a 9 V battery

as indicated in the compartment.

3) Close the battery compartment.

If the meter is not used for a longer period, re-

move the battery to prevent damage due to

battery leakage.

If the unit is to be put out of operation

definitively, take it to a local recycling

plant for a disposal which is not harm-

ful to the environment.

Dead batteries or defective rechargeable bat-

teries do not belong in the household rubbish,

always take them to a special waste disposal

(e. g. collection container at your retailer).

WARNING With this meter, dangerous volt-

ages can be measured. Particu-

lar attention should be paid

when measuring voltages equal

to or higher than 42 V!

1. Wear protective gloves to protect you

against electric shock.

2. When applying the probe tips, make sure

that your fingers are protected behind the

collar of the probe.

3. Never perform measurements when the

meter or the test leads are damaged. Al-

ways replace damaged test leads by origi-

nal test leads.

4.2 Attaching the ATTENTION! label

Labels with important infor-

mation in eight languages are

supplied with the meter. At-

tach the corresponding label

in your language to the field

provided on the cover of the

battery compartment!

4.3 Connecting the test leads

The meter is equipped with four test jacks:

1. The jack COM (12) is the common (

) jack

for all measurements. Connect the black

test lead to this jack.

2. The jack V Ω CAP Hz% (11) is the com-

mon (+) jack for all measurements, except

for current measurements. Connect the red

test lead to this jack.

3. For current measurements up to 400 mA,

disconnect the red test lead and connect it

to the jack A/mA (5).µ

4. For current measurements between 400 mA

and 10 A, disconnect the red test lead and

connect it to the jack 10A (4).

IMPORTANT! For outdoor operation of the

multimeter, insert the protective sleeves sup-

plied (13) into the two test jacks that are not

used. Only this will ensure protection of the unit

in accordance with IP 67.

5 Measurements

Prior to switching over to another test function,

remove the probe tips from the object to be

measured, otherwise the multimeter may be

damaged!

5.1 Voltage measurement

1) Set the selector switch (10) to the position V.

After switching on, the DC voltage measure-

ment will always be activated: The display

(6) will indicate “DC” at the top on the left.

For AC voltage measurements, switch over

to the indication “AC” with the button MODE

(3). The button MODE also allows to return

to the DC voltage measurement.

2) The red test lead must be connected to the

jack V Ω CAP Hz% (11).

Caution! The test lead must not be con-

nected to the jack 10A (4) or A/mA (5), µ

otherwise the meter and the object to be

measured may be damaged.

3) Apply the probe tips to the object to be meas-

ured and read the value on the display. If, for

DC voltage measurements, the red probe

tip is applied to the negative pole and the

black tip to the positive pole, a minus sign

will precede the measured value.

4) During an AC voltage measurement, the

button Hz% (2) allows to switch over to fre-

quency measurement and duty cycle meas-

urement, however, the input sensitivity will

not be as high and the frequency range will

not be as large as that for a measurement in

the position of the selector switch:Hz%

To return to AC voltage measurement, press

the button Hz% once or twice so that the dis-

play will indicate “AC” and “V” again.

Measuring range Sensitivity Frequency range

4 V~ ≥ 1.5 V~ 5 Hz – 10 kHz

40 V~, 400 V~ ≥ 10 V~ 5 Hz – 20 kHz

≥ 20 V~ 5 Hz – 200 kHz

1000 V~ ≥ 420 V~ 50 Hz – 1 kHz

WARNING Take into account unexpected

voltages on objects to be meas-

ured. Capacitors, for example,

may be dangerously charged

even if the voltage source has

been switched off.

Never perform measurements in electric

circuits with corona discharges (high volt-

age) with this meter. Risk of electrocution!

The maximum voltage to be measured

must not exceed 1000 V /~, otherwise you¿

will risk your life!

WARNING Measurements in circuits carry-

ing more than 42 V must only be

made by persons able to recog-

nize a hazard of contact and to

take the required safety precau-

tions. In case of measurements

with a hazard of contact, avoid

working on your own. Ask a sec-

ond person to assist.

Power supply: 1 x 9

V battery

F / V 10 AH 1000

F / V 500 mAH 1000

ATTENTION!

To prevent the danger of

an electric shock, the probe

tips must be removed from

the connecting jacks and

the measuring spots prior

to ope ning the housing.

Fuses are inserted to pro-

tect against overvoltage

and fire hazard. Faulty fuses

must only be replaced by

fuses of the same type!

5.5 Diode test

Never measure a diode when voltage is ap-

plied, and always measure it separately,

otherwise the measurement will be inaccu-

rate. For this purpose, it may be necessary

to solder the diode out of the circuit.

Set the selector switch (10) to the position .

At the top of the display the symbol for diode

test will appear. When the probe tips are ap-

plied to the diode in forward direction, the for-

ward voltage up to 0.999 V will be indicated.

The positive pole of the measuring current (ap-

prox. 0.3 mA) is applied to the red probe tip.

With an indication of approx. 0 V, the diode

has a short circuit. If “ .” is indicated, theOL

diode has a higher forward voltage than 1 V

(e. g. LEDs), the diode is interrupted, con-

nected in reverse direction (reverse the polarity

of the diode), or has no contact to the probe

tips.

5.6 Capacitance measurement

The DMT-4004 allows to measure capacitors

with a capacitance up to 200 µF.

Set the selector switch (10) to the position CAP

and apply the probe tips to the capacitor. The

measuring process may require a few seconds

so that it will take a while until the correct value

is indicated. If the capacitance is higher than

200 µF, “OL.” will appear to indicate that the

measuring range has been exceeded.

5.7 Frequency measurement

This meter allows to measure frequencies up

to 10 MHz. The sensitivity is:

Set the selector switch (10) to the position

Hz%. Apply the probe tips to the measuring

points and read the frequency on the display.

In the AC voltage range and in the alternat -

ing current ranges, a frequency measurement

is also possible (chapters 5.1 and 5.2).

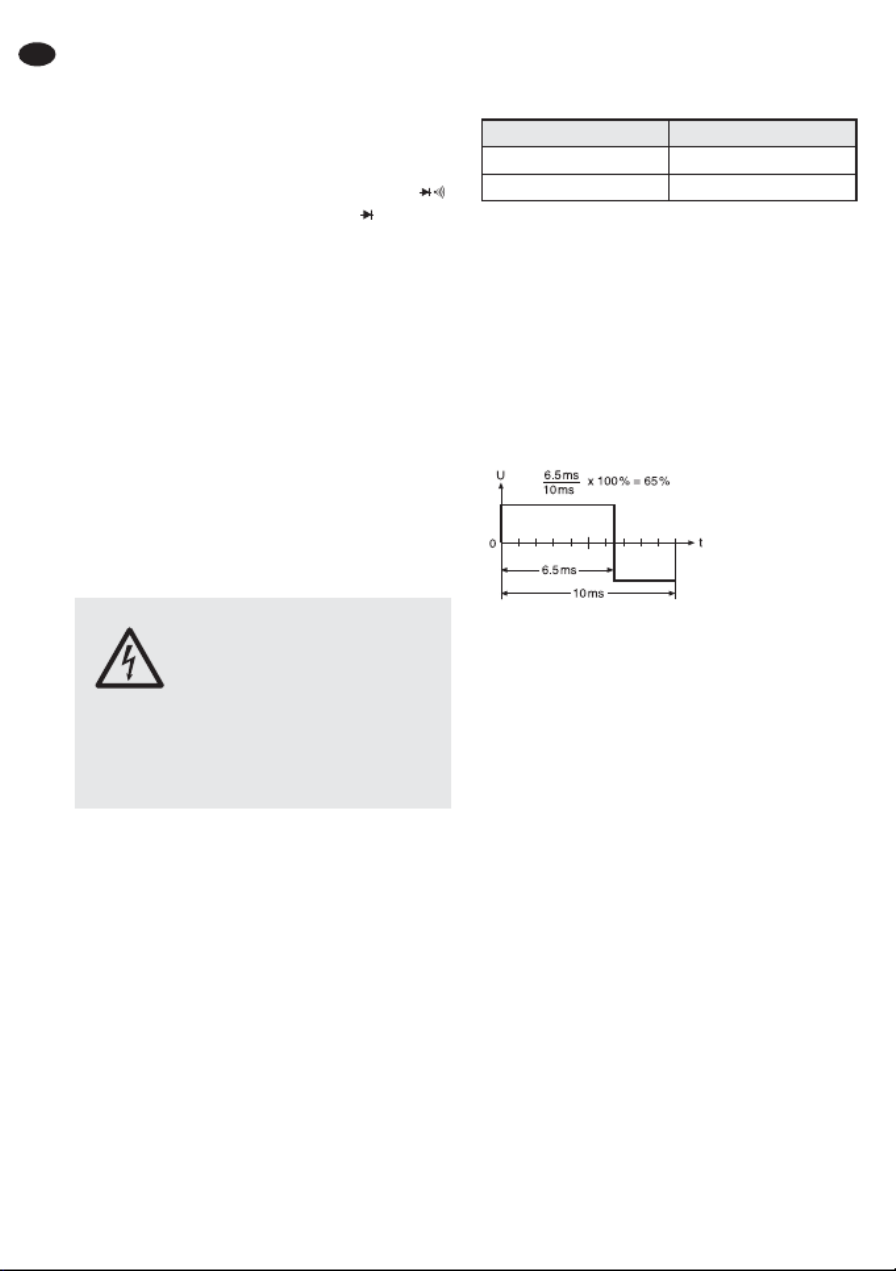

5.8 Duty cycle measurement

The meter allows to measure the duty cycle

in %. The duty cycle is the ratio of the positive

signal part to the period, e. g.:

Measuring range: . . 0.1 % to 99.9 %

Sensitivity: . . . . . . . < 0.5 V~

Frequency range: . 5Hz – 150 kHz

The positive signal part must be 100 µs –

100 ms.

1) Set the selector switch to the position Hz%.

The frequency measurement is activated.

2) Use the button Hz% (2) to switch over to

duty cycle measurement. On the right of the

display, the indication will change from “Hz”

to “%”.

3) Apply the probe tips to the measuring points

and read the duty cycle on the display.

4) To return to frequency measurement, press

the button Hz% once again.

In the AC voltage range and in the alternating

current ranges, a duty cycle measurement is

also possible (chapters 5.1 and 5.2).

Frequency Sensitivity

≤ 1 MHz < 0.5 V~

> 1 MHz > 3 V~

WARNING Never measure a capacitor

when it is charged or when the

operating voltage is applied, oth-

erwise you will risk an electric

shock. Furthermore, the meas-

urement will be inaccurate.

Switch off the power supply and discharge

the capacitor before soldering it out of the cir-

cuit.

8 Specifications

DC voltage/AC voltage

Measuring ranges: . . . . 400 mV, 4 V, 40 V,

400 V, 1000 V

Measuring accuracy*

400 mV : . . . . . . . . . . ± (0.5 % + 2 digits)

4 – 400 V : . . . . . . . . ± (1.2 % + 2 digits)

1000 V : . . . . . . . . . . ± (1.5 % + 2 digits)

400 mV~: . . . . . . . . . . ± (1.5 % + 70 digits)

4 V~: . . . . . . . . . . . . . ± (1.2 % + 3 digits)

40 V~ , 400 V~: . . . . . ± (1.5 % + 3 digits)

1000 V~: . . . . . . . . . . ± (2.0 % + 4 digits)

Input resistance: . . . . . . 7.8 MΩ

Overload protection: . . . 1000 V /~

Frequency range at V~: 50 – 400 Hz

Direct current/alternating current

Measuring ranges: . . . . 400 A, 4 mA,µ

40 mA, 400 mA, 10 A

Measuring accuracy*

400 A : . . . . . . . . . . ± (1.0 % + 3 digits)µ

4 – 400 mA : . . . . . . . ± (1.5 % + 3 digits)

10 A : . . . . . . . . . . . . ± (2.5 % + 5 digits)

400 mA~: . . . . . . . . . . ± (1.5 % + 5 digits)

4 – 400 mA ~: . . . . . . . ±(1.8 % + 5 digits)

10 A ~: . . . . . . . . . . . . ±(3.0 % + 7 digits)

Protection

µA and mA range: . . . F500 mAH/1000 V

10 A range: . . . . . . . . F10 AH/1000 V

Frequency range at A~: 50 – 400 Hz

Resistance

Measuring ranges: . . . . 400 Ω, 4 kΩ,

40 kΩ, 400 kΩ,

4 MΩ, 40 MΩ

Measuring accuracy*

400 Ω: . . . . . . . . . . . . ±(1.2 % + 4 digits)

4 kΩ: . . . . . . . . . . . . . ±(1.0 % + 2 digits)

40 kΩ, 400 kΩ, 4 MΩ: ± (1.2 % + 2 digits)

40 MΩ: . . . . . . . . . . . . ±(2.0 % + 3 digits)

Overload protection: . . . 600 V /~

Capacitance

Measuring ranges: . . . . 4 nF, 40 nF, 400 nF,

4 F, 40 F, 200 Fµ µ µ

Measuring accuracy*

4 nF: . . . . . . . . . . . . . ±(5.0 % + 20 digits)

40 nF: . . . . . . . . . . . . ±(5.0 % + 7 digits)

400 nF, 4 F, 40 F: . . ±(3.0 % + 5 digits)µ µ

200 F: . . . . . . . . . . . ±(5.0 % + 5 digits)µ

Overload protection: . . . 600 V /~

Frequency

Values only for position Hz% of selector switch

Measuring ranges: . . . . 9,999 Hz, 9,999 kHz

99,99 Hz, 99,99 kHz

999,9 Hz, 999,9 kHz

9,999 MHz

Measuring accuracy*

9.999 Hz, 99.99 Hz: . . ±(1.5 % + 5 digits)

999.9 Hz – 999.9 kHz: ±(1.2 % + 3 digits)

9.999 MHz: . . . . . . . . ± (1.5 % + 4 digits)

Sensitivity

at ≤ 1 MHz: . . . . . . . . 0.5 V~

at > 1 MHz: . . . . . . . . 3 V~

Overload protection: . . . 600 V /~

Duty cycle

Values only for position Hz% of selector switch

Measuring range: . . . . . 0.1 – 99.9 %

Measuring accuracy* . . ±(1.2 % + 2 digits)

Sensitivity: . . . . . . . . . . . 0.5 V~

Frequency range: . . . . . 5 Hz – 150 kHz

Overload protection: . . . 600 V /~

Diode test

Indication: . . . . . . . . . . . forward voltage

up to 0.999 V

Measuring accuracy*: . . ±(10 % + 5 digits)

Measuring current: . . . . approx. 0.3 mA

Max. measuring voltage: approx. 1.5 V

Overload protection: . . . 600 V /~

* at 23 °C, ±5 % relative humidity < 70 %

Continuity buzzer

Response threshold: . . . < 40 Ω

Measuring current: . . . . approx. 0.3 mA

Overload protection: . . . 600 V /~

General information

Display: . . . . . . . . . . . . . 29 mm LCD,

33/ digits4

Measuring rate: . . . . . . . 2 measurements

per second

Overvoltage category: . . CAT III 1000 V and

CAT IV 600 V

Protection class

of housing: . . . . . . . . . . IP 67

Power supply: . . . . . . . . 9 V battery

Operating conditions: . . 0 – 50 °C, relative

humidity < 70 %

Dimensions: . . . . . . . . . 83 × 180 × 54 mm

Weight: . . . . . . . . . . . . . 490 g

Subject to technical modification.

manual may be reproduced in any form or by any means for any commercial use.

Table des matières

1 Eléments et branchements . . . . . . . 20

2 Conseils dʼutilisation et de sécurité 21

3 Possibilités dʼutilisation . . . . . . . . . . 21

4 Fonctionnement . . . . . . . . . . . . . . . . 21

4.1 Insertion ou remplacement

de la batterie . . . . . . . . . . . . . . . . . . . . 21

4.2 Fixer lʼautocollant (ATTENTION !) . . . 22

4.3 Connexion des cordons de mesure . . 22

5 Mesures . . . . . . . . . . . . . . . . . . . . . . . 22

5.1 Mesure de tension . . . . . . . . . . . . . . . 22

5.2 Mesure de courant . . . . . . . . . . . . . . . 23

5.3 Mesure de résistance . . . . . . . . . . . . . 23

5.4 Buzzer de continuité . . . . . . . . . . . . . . 23

5.5 Test de diode . . . . . . . . . . . . . . . . . . . 24

5.6 Mesure de capacité . . . . . . . . . . . . . . 24

5.7 Mesure de fréquence . . . . . . . . . . . . . 24

5.8 Mesure du rapport cyclique . . . . . . . . 24

6 Fonctions supplémentaires . . . . . . . 25

6.1 Sélection manuelle de plage . . . . . . . . 25

6.2 Gel dʼune valeur de mesure . . . . . . . . 25

6.3 Mesure de valeur relative . . . . . . . . . . 25

7 Remplacement des fusibles . . . . . . 25

8 Caractéristiques techniques . . . . . . 26

Vous trouverez sur la page 3, dépliable, les

éléments et branchements décrits.

1 Eléments et branchements

1Touche RANGE pour une sélection ma-

nuelle de plage

2Touche Hz% pour commuter entre la me-

sure de fréquence et la mesure du rapport

cyclique

Si le sélecteur rotatif (10) est sur mesure de

courant ou de tension, on peut commuter

avec la touche Hz% sur mesure de fré-

quence et mesure du rapport cyclique et re-

venir sur mesure de courant ou de tension.

3Touche MODE pour commuter la fonction

de mesure (par exemple mesure de cou-

rant continu ou alternatif, test de diode ou

test de continuité)

4Prise 10 A pour le cordon de mesure rouge

pour des mesures de courant 400 mA à 10 A

5Prise µA/mA pour le cordon de mesure

rouge pour des mesures de courant

jusquʼà 400 mA max.

6Affichage

7Touche HOLD pour geler une valeur de

mesure

8Touche REL pour la mesure de valeurs re-

latives

9Touche pour lʼéclairage de lʼaffichage :

maintenez la touche enfoncée 2 secondes

pour lʼactiver ; pour le désactiver, appuyez

brièvement sur la touche.

10 Sélecteur rotatif pour sélectionner la fonc-

tion de mesure

11 Prise V Ω CAP Hz% pour le cordon de

mesure rouge pour toutes les mesures

sauf mesures de courant

12 Prise COM pour le cordon de mesure noir

13 Embout (2 pièces) : pour une utilisation en

extérieur, il faut placer les deux embouts

dans les deux prises de mesure inutilisées

(4, 5, 11) pour que lʼappareil soit protégé

selon la classe de protection IP 67.

4.2 Fixer lʼautocollant (ATTENTION !)

Des autocollants avec des

conseils importants en 8 lan-

g ues sont livrés avec lʼappa-

reil. Fixez lʼautocollant dans

votre langue dans la zone pré-

vue à cet effet sur le couvercle

du compartiment batterie.

4.3

Connexion des cordons de mesure

Lʼappareil est doté de quatre prises de mesure :

1. La prise COM (12) est la prise commune (

)

pour toutes les mesures. Reliez ici le cordon

de mesure noir.

2. La prise V Ω CAP Hz% (11) est la prise

commune (+) pour toutes les mesures sauf

mesures de courant. Reliez ici le cordon de

mesure rouge.

3. Pour des mesures de courant jusquʼà

400 mA, il faut brancher le cordon de me-

sure rouge à la prise A/mA (5).µ

4. Pour des mesures de courant entre 400 mA

et 10 A, il faut brancher le cordon de mesure

rouge à la prise 10A (4).

IMPORTANT ! Si lʼappareil est utilisé en exté-

rieur, placez les embouts livrés (13) dans les

deux prises de mesure non utilisées. Lʼappareil

sera protégé selon la classe de protection

IP 67 uniquement dans ce cas.

5 Mesures

Avant de commuter sur une autre fonction de

mesure, éloignez les pointes de touche de lʼob-

jet à mesurer sinon le multimètre pourrait être

endommagé.

5.1 Mesure de tension

1) Mettez le sélecteur rotatif (10) sur la position

V. Après lʼallumage, la mesure de tension

continue est toujours activée : lʼaffichage (6)

indique en haut à gauche “DC”. Pour des

mesures de tension alternative, commutez

avec la touche MODE (3) sur lʼaffichage

“AC”. Avec la touche MODE, on peut revenir

à la mesure de tension continue.

2) Le cordon de mesure rouge doit être relié à

la prise V Ω CAP Hz% (11).

Attention ! Le cordon rouge ne doit pas être

branché à la prise 10A (4) ou µA/mA (5)

sinon, des dommages pourraient se pro-

duire sur lʼappareil ou lʼobjet à mesurer.

3) Maintenez les pointes de touche sur lʼobjet

à mesurer et lisez la valeur sur lʼaffichage.

Si lors de mesures de tension continue, le

pôle moins est à la pointe de touche rouge,

et le pôle plus à la pointe noire, sur lʼaffi-

chage un signe moins est visible devant la

valeur de mesure.

4) Pendant une mesure de tension alternative,

on peut commuter sur la mesure de fré-

quence ou du rapport cyclique avec la touche

Hz% (2). Cependant, la sensibilité dʼentrée

nʼest pas aussi élevée et la plage de fré-

quences nʼest pas aussi grande que pour une

mesure dans la position du sélecteur :Hz%

Plage de mesure Sensibilité Bande passante

4 V~ ≥ 1,5 V~ 5 Hz – 10 kHz

40 V~, 400 V~ ≥ 10 V~ 5 Hz – 20 kHz

≥ 20 V~ 5 Hz – 200 kHz

1000 V~ ≥ 420 V~ 50 Hz – 1 kHz

AVERTISSEMENT Comptez avec des ten-

sions non prévues sur les

objets à mesurer. Par

ex em ple, des condensa-

teurs peuvent être char-

gés de manière dange-

reuse même avec une

source de tension décon-

nectée.

Avec cet instrument, vous ne devez pas ef-

fectuer de mesure dans des circuits élec-

triques avec effets corona (haute tension).

Danger de mort !

La tension maximale à mesurer ne doit pas

dépasser 1000 V /~. Dans le cas cont ¿rai -

re, il y a danger de mort!

AVERTISSEMENT Des mesures dans des

circuits électriques où une

tension supérieure à 42 V

est présente, ne devra ient

être effectuées que par

des personnes ayant connaissance des

risques de contact avec une telle tension et

étant capables de prendre les mesures de

sécurité idoines. Pour des mesures avec un

danger de contact, évitez de travailler tout

seul, soyez accompagné.

Alimentation : 1 x batterie 9

Pour éviter tout danger de

décharge électrique, vous

devez impérativement, avant

d'ouvrir l e boîti er, retirer les

poi ntes de t ouche d es

prises de branchement et

de s po i n t s de me sure .

Des fusibles sont intégrés

pour protéger des surten-

sions et risques d'incendie.

T out fusi bl e d éf e ct ue ux

doit être impérat iveme nt

remplacé par un fusible de

même type.

F / V 10 AH 1000

F / V 500 mAH 1000

ATTENTION!

Pour revenir à la mesure de tension alterna-

tive, appuyez une ou deux fois sur la touche

Hz% de telle sorte que sur lʼaffichage “AC” et

“V” soient à nouveau visibles.

5.2 Mesure de courant

Le courant à mesurer ne doit pas être supé-

rieur à 10 A!

Il ne faut pas mesurer des courants entre

1 A et 10 A plus de 30 secondes. Sinon,

lʼinstrument et les cordons de mesure pour-

raient être endommagés.

1) Pour des mesures jusquʼà 400 mA, reliez le

cordon de mesure rouge à la prise µA/ mA

(5) et pour des mesures de 400 mA à 10 A,

à la prise 10A (4). Si vous ne connaissez

pas le courant, démarrez par précaution la

mesure avec la plage 10A.

Attention ! Nʼeffectuez en aucun cas de

mesure de tension si le cordon de mesure

est dans la prise A/mA ou 10A; lʼappareil etµ

la source de tension pourraient être endom-

magés.

2) Mettez le sélecteur rotatif (10) sur la position

suivante selon le courant à mesurer :

3) Une fois lʼappareil allumé, la mesure de cou-

rant continu est toujours activée : lʼaffichage

(6) indique en haut à gauche “DC”. Commu-

tez avec la touche MODE (3) sur lʼaffichage

“AC” pour des mesures de courant alterna-

tif. On peut revenir avec la touche MODE,

sur la mesure de courant continu.

4) Insérez lʼappareil à mesurer dans le circuit à

mesurer via les cordons de mesure, lisez la

valeur de mesure sur lʼaffichage. Si pour

des mesures de courant continu, le pôle

moins est à la pointe de touche rouge et le

pôle plus à la pointe de touche noire, un

signe moins est visible sur lʼaffichage de-

vant la valeur de mesure.

Si dans une plage de mesure, le courant

de mesure dépasse la valeur autorisée, des

signaux dʼalarme retentissent, sur lʼaffi-

chage “ .” (overload : surcharge) est visi-OL

ble. La plage immédiatement supérieure

doit être sélectionnée.

5) Pendant une mesure de courant continu, on

peut commuter avec la touche Hz% (2) sur la

mesure de fréquence et le rapport cyclique.

Cependant, la sensibilité dʼentrée nʼest pas

aussi élevée et la plage de fréquences nʼest

pas aussi grande que pour une mesure dans

la position du sélecteur :Hz%

Pour revenir à la mesure de courant alter-

natif, appuyez une ou deux fois sur la

touche Hz% jusquʼà ce que sur lʼaffichage

“AC” et “A”, “mA” ou “ A” soit visible.µ

5.3 Mesure de résistance

Ne mesurez jamais une résistance si une

tension est présente. Mesurez-la toujours

séparément, sinon la mesure est fausse.

Pour ce faire, dessoudez si besoin la résis-

tance du circuit.

Mettez le sélecteur (10) sur la position et ap-Ω

pliquez les pointes de touche sur la résistance.

Lisez la valeur de la résistance sur lʼaffichage.

Tant quʼaucune résistance ne se trouve entre

les pointes de touche ou que les pointes de

touche nʼont pas court-circuité, lʼaffichage in-

dique avec “ .” une valeur infiniment élevée.OL

5.4 Buzzer de continuité

Le buzzer de continuité sert pour déterminer

les interruptions de circuit.

Nʼeffectuez jamais le test de continuité si une

tension est présente, lʼinstrument pourrait

être endommagé et la mesure est fausse.

1) Tournez le sélecteur rotatif (10) sur la posi-

tion . Le symbole du test de diode est

visible en haut sur lʼaffichage.

2) Avec la touche MODE (3), commutez sur le

test de continuité. Le symbole du buzzer

est visible en haut sur lʼaffichage.

3) Maintenez les pointes de touche sur les

points à mesurer correspondants. Si la ré-

sistance entre les points est inférieure à

40 Ω, le buzzer de de continuité retentit. La

valeur de résistance est affichée jusquʼà

400 Ω. Pour des valeurs supérieures, lʼaffi-

chage de surcharge “ .” apparaît.OL

Plage de mesure Sensibilité Bande passante

400 mA~ ≥ 45 mA 5 Hz – 5 kHz

10 A~ ≥ 4 A 5 Hz – 1 kHz

Courant à mesurer Position

< 4000 AµµA

4 – 400 mA mA

400 mA – 10 A 10A

5.5 Test de diode

Ne mesurez jamais une diode si une tension

est présente. Mesurez-la toujours séparé-

ment, sinon la mesure est fausse. Pour ce

faire, dessoudez si besoin la diode du circuit.

Tournez le sélecteur rotatif (10) sur la position

. Le symbole du test de diode est visible

en haut sur lʼaffichage. Lorsque les pointes de

touche sont appliquées sur la diode dans le

sens de passage, une tension de passage

jusquʼà 0,999 V est affichée. Le pôle plus du

courant de mesure (0,3 mA environ) est pré-

sent à la pointe de touche rouge.

Pour un affichage de 0 V environ, la diode a

un court-circuit. Si “ .” est affiché, la diode aOL

une tension de passage supérieure à 1 V (par

exemple LEDs) ou la diode est interrompue,

branchée dans le sens inverse (inversez la po-

larité de la diode) ou ne touche pas les pointes

de touche.

5.6 Mesure de capacité

Avec le DMT-4004, il est possible de mesurer

des condensateurs avec une capacité jusquʼà

200 µF.

Tournez le sélecteur (10) sur la position CAP et

maintenez les pointes de touche sur le

condensateur. Le processus de mesure peut

durer quelques secondes de sorte que la va-

leur de mesure correcte ne sʼaffiche quʼaprès

quelques instants. Si la capacité est supé-

rieure à 200 .” est visible pour indiquerµF, “OL

le dépassement de la plage de mesure.

5.7 Mesure de fréquence

Lʼappareil permet de mesurer des fréquences

jusquʼà 10 MHz. La sensibilité est la suivante :

Tournez le sélecteur (10) sur la position Hz%.

Maintenez les pointes de touche sur les points

à mesurer et lisez la fréquence sur lʼaffichage.

Dans la plage de tension alternative, et

dans les plages de courant alternatif, une

mesure de fréquence est également possible

(chapitres 5.1 et 5.2).

5.8 Mesure du rapport cyclique

Avec cet instrument, il est possible de mesurer

le rapport cyclique en % : il indique le rapport

entre la partie positive du signal et la période,

par exemple :

Plage de mesure: . . 0,1 % jusquʼà 99,9 %

Sensibilité : . . . . . . < 0,5 V~

Bande passante : . . 5 Hz – 150 kHz

La partie positive du signal doit avoir une lon-

gueur de 100 µs – 100 ms.

1) Mettez le sélecteur sur la position . LaHz%

mesure de fréquence est activée.

2) Avec la touche Hz% (2), commutez sur me-

sure du rapport cyclique. En haut à droite

lʼaffichage passe de “Hz” sur “%”.

3) Maintenez les pointes de touche sur les

points à mesurer, lisez le rapport cyclique

sur lʼaffichage.

4) Pour revenir à la mesure de fréquence, ap-

puyez une nouvelle fois sur la touche Hz%.

Dans la plage de tension alternative et dans

les plages de courant alternatif, la mesure

du rapport cyclique est également possible

(chapitres 5.1 et 5.2).

10ms

6,5ms

6,5ms x 100% = 65 %

10ms

Fréquence Sensibilité

≤ 1 MHz < 0,5 V~

> 1 MHz > 3 V~

AVERTISSEMENT Ne mesurez jamais un

condensateur en état de

charge ou en cas de

présence de tension de

fonctionnement, sinon il

y a risque de décharge

électrique. De plus, la

mesure sera incorrecte.

Débranchez lʼalimentation et déchargez le

con densateur avant de le dessouder du circuit.

6 Fonctions supplémentaires

6.1 Sélection manuelle de plage

La plage de mesure pour une fonction de me-

sure est toujours sélectionnée automatique-

ment de manière optimale lorsque sur lʼaffi-

chage en haut à gauche, “AUTO” est visible.

1) Enfoncez la touche RANGE (1) pour con -

server une plage de mesure sélectionnée

automatiquement. Lʼindication “AUTO” dis-

paraît.

2) A chaque nouvelle pression sur la touche

RANGE, on passe sur la plage de mesure

immédiatement supérieure. Ainsi, la résolu-

tion de la valeur de mesure diminue mais on

évite une commutation continue si une va-

leur de mesure oscille entre deux plages.

Si la plage la plus haute possible est attein -

te, on commute, par une nouvelle pression

sur la touche, sur la plage la plus petite. Lʼaf-

fichage indique “OL.” (overload = surcharge)

si la plage sélectionnée est trop petite.

3) Pour revenir à la sélection automatique de

plage, maintenez la touche RANGE enfon-

cée pendant 2 secondes environ jusquʼà ce

que “AUTO” apparaisse à nouveau ou sé-

lectionnez une autre fonction de mesure

avec le sélecteur (10).

6.2 Gel dʼune valeur de mesure

Une valeur de mesure indiquée sur lʼaffichage

peut être gelée pour par exemple pouvoir

mieux lire la valeur, une fois les pointes de

touche séparées de lʼobjet à mesurer. Pour ce

faire, enfoncez la touche HOLD (7). En haut

sur lʼaffichage, “HOLD” est visible.

Pour revenir à la valeur de mesure actuelle,

désactivez la fonction avec la touche HOLD

(“HOLD” disparaît). La fonction est également

désactivée si une autre fonction de mesure est

sélectionnée avec le sélecteur (10).

6.3 Mesure de valeur relative

La mesure de valeur relative permet dʼindiquer

les déviations à partir dʼune valeur donnée. La

fonction peut être activée pour des mesures de

courant, tension, résistance et capacité.

1) Effectuez une mesure. Si la valeur de réfé-

rence souhaitée est affichée, appuyez sur la

touche REL (8). En haut sur lʼaffichage,

“REL” sʼaffiche.

La fonction ne peut pas être activée si

lʼaffichage indique “ .”.OL

2) Si la valeur de mesure se modifie, la dévia-

tion à partir de la valeur de référence sʼaf-

fiche.

La sélection automatique de plage est

désactivée en mode de mesure de valeur

relative. Dès que la plage de mesure est dé-

passée, lʼaffichage indique “ .”.OL

3) Pour désactiver la mesure de valeur rela-

tive, activez une nouvelle fois la touche

REL. Si besoin, activez à nouveau la sélec-

tion automatique de plage avec la touche

RANGE (maintenez la touche RANGE en-

foncée pendant 2 secondes environ). En

commutant sur une autre fonction de me-

sure, la mesure de valeur relative est égale-

ment désactivée.

7 Remplacement des fusibles

Si la mesure de courants nʼest pas possible,

vérifiez les fusibles internes et faites-les rem-

placer par un personnel qualifié.

1) Dévissez les six vis pour la coque de lʼap-

pareil (deux se trouvent sous lʼétrier de po-

sitionnement) et retirez la coque.

2) Remplacez impérativement les fusibles dé-

fectueux par des fusibles de même type :

plage A et mA : F500 mAH/1000 Vµ

plage 10 A : F10 AH/1000 V

3) Revissez la coque avant de remettre lʼappa-

reil en fonction.

AVERTISSEMENT Avant dʼouvrir le boîtier,

retirez les pointes de

touche des points de

mesure et des prises de

branchement. Sinon, il y

a risque de décharge

électrique.

8 Caractéristiques techniques

Tension continue et alternative

Plages de mesure : . . . . 400 mV, 4 V, 40 V,

400 V, 1000 V

Précision de mesure*

400 mV : . . . . . . . . . ±(0,5 % + 2 Digits)

4 – 400 V : . . . . . . . . ± (1,2 % + 2 Digits)

1000 V : . . . . . . . . . . ±(1,5 % + 2 Digits)

400 mV~ : . . . . . . . . . ±(1,5 % + 70 Digits)

4 V~ : . . . . . . . . . . . . . ± (1,2 % + 3 Digits)

40 V~, 400 V~ : . . . . . ± (1,5 % + 3 Digits)

1000 V~ : . . . . . . . . . . ±(2,0 % + 4 Digits)

Résistance dʼentrée : . . 7,8 MΩ

Protection surcharge : . . 1000 V /~

Bande passante

pour V~ : . . . . . . . . . . . . 50 – 400 Hz

Courant continu et alternatif

Plages de mesure : . . . . 400 A, 4 mA,µ

40 mA, 400 mA, 10 A

Précision de mesure*

400 : . . . . . . . . . . ± (1,0 % + 3 Digits)µA

4 – 400 mA : . . . . . . ±(1,5 % + 3 Digits)

10 A : . . . . . . . . . . . . ±(2,5 % + 5 Digits)

400 ~ : . . . . . . . . . . ± (1,5 % + 5 Digits)µA

4 – 400 mA~ : . . . . . . . ± (1,8 % + 5 Digits)

10 A~ : . . . . . . . . . . . . ± (3,0 % + 7 Digits)

Protection par fusibles

Plage A et mA : . . . . F500 mAH/1000 Vµ

Plage 10 A : . . . . . . . . F10 AH/1000 V

Bande passante

pour A~ : . . . . . . . . . . . . 50 – 400 Hz

Résistance

Plages de mesure : . . . . 400 Ω, 4 kΩ,

40 kΩ, 400 kΩ,

4 MΩ, 40 MΩ

Précision de mesure*

400 Ω : . . . . . . . . . . . . ± (1,2 % + 4 Digits)

4 kΩ : . . . . . . . . . . . . . ± (1,0 % + 2 Digits)

40 kΩ, 400 kΩ, 4 MΩ : ± (1,2 % + 2 Digits)

40 MΩ : . . . . . . . . . . . ± (2,0 % + 3 Digits)

Protection surcharge : . . 600 V /~

Capacité

Plages de mesure : . . . . 4 nF, 40 nF, 400 nF,

4 F, 40 F, 200 Fµ µ µ

Précision de mesure*

4 nF : . . . . . . . . . . . . . ± (5,0 % + 20 Digits)

40 nF : . . . . . . . . . . . . ± (5,0 % + 7 Digits)

400 nF, 4 F, 40 F : . ±(3,0 % + 5 Digits)µ µ

200 F : . . . . . . . . . . . ± (5,0 % + 5 Digits)µ

Protection surcharge : . . 600 V /~

Fréquence

Données uniquement pour la position Hz% du

sélecteur

Plages de mesure : . . . . 9,999 Hz, 9,999 kHz

99,99 Hz, 99,99 kHz

999,9 Hz, 999,9 kHz

9,999 MHz

Précision de mesure*

9,999 Hz, 99,99 Hz: . . ± (1,5 % + 5 Digits)

999,9 Hz – 999,9 kHz: ±(1,2 % + 3 Digits)

9,999 MHz: . . . . . . . . ± (1,5 % + 4 Digits)

Sensibilité

pour ≤ 1 MHz: . . . . . . 0,5 V~

pour > 1 MHz: . . . . . . 3 V~

Protection surcharge . . . 600 V /~

Rapport cyclique

Données uniquement pour la position Hz% du

sélecteur

Plage de mesure : . . . . . 0,1 – 99,9 %

Précision de mesure* : . ± (1,2 % + 2 Digits)

Sensibilité : . . . . . . . . . . 0,5 V~

Bande passante : . . . . . 5 Hz – 150 kHz

Protection surcharge : . . 600 V /~

* à 23 °C, ±5 °C, humidité relative de lʼair < 70 %

Test de diode

Affichage : . . . . . . . . . . . tension de passage

jusquʼà 0,999 V

Précision de mesure* : . ±(10 % + 5 Digits)

Courant mesure : . . . . . 0,3 mA env.

Tension de

mesure maximale : . . . . 1,5 V env.

Protection surcharge : . . 600 V /~

Buzzer de continuité

Seuil déclenchement : . < 40 Ω

Courant de mesure : . . . 0,3 mA env.

Protection surcharge : . . 600 V /~

Généralités

Affichage : . . . . . . . . . . . LCD 29 mm,

33/ positions4

Taux de mesure : . . . . . 2 mesures

par seconde

Catégorie surtension : . . CAT III 1000 V et

CAT IV 600 V

Classe protection

boîtier : . . . . . . . . . . . . . IP 67

Alimentation : . . . . . . . . batterie 9 V

Plage dʼutilisation : . . . . 0 – 50 °C,

humidité relative

de lʼair < 70 %

Dimensions : . . . . . . . . . 83 × 180 × 54 mm

Poids : . . . . . . . . . . . . . . 490 g

Tout droit de modification réservé.

Notice dʼutilisation protégée par le copyright de MONACOR®INTERNATIONAL GmbH & Co. KG.

Toute reproduction même partielle à des fins commerciales est interdite.

Indice

1 Elementi di comando e collegamenti 28

2 Avvertenze di sicurezza . . . . . . . . . . 29

3 Possibilità dʼimpiego . . . . . . . . . . . . 29

4 Messa in funzione . . . . . . . . . . . . . . . 29

4.1 Inserire o sostituire la batteria . . . . . . . 29

4.2 Applicare lʼadesivo ATTENZIONE! . . . 30

4.3 Collegare i cavetti di misura . . . . . . . . 30

5 Eseguire le misure . . . . . . . . . . . . . . 30

5.1 Misura della tensione . . . . . . . . . . . . . 30

5.2 Misura di corrente . . . . . . . . . . . . . . . . 31

5.3 Misura della resistenza . . . . . . . . . . . . 31

5.4 Buzzer di continuità . . . . . . . . . . . . . . 31

5.5 Test diodi . . . . . . . . . . . . . . . . . . . . . . . 32

5.6 Misura della capacità . . . . . . . . . . . . . 32

5.7 Misura della frequenza . . . . . . . . . . . . 32

5.8 Misura del duty cycle . . . . . . . . . . . . . 32

6 Funzioni supplementari . . . . . . . . . . 33

6.1 Selezione manuale del campo . . . . . . 33

6.2 Bloccare il valore di misura . . . . . . . . . 33

6.3 Misura del valore relativo . . . . . . . . . . 33

7 Sostituire i fusibili . . . . . . . . . . . . . . . 33

8 Dati tecnici . . . . . . . . . . . . . . . . . . . . . 34

A pagina 3, se aperta completamente, ve-

drete sempre gli elementi di comando e i

collegamenti descritti.

1 Elementi di comando

e collegamenti

1Tasto RANGE per la selezione manuale del

campo di misura

2Tasto Hz% per cambiare fra misura della

frequenza e del duty cycle

Se il selettore (10) è messo su misura della

corrente o della tensione, con il tasto Hz%

si può passare alla misura della frequenza

e del duty cycle e poi si può ritornare alla

misura di corrente o tensione

3Tasto MODE per cambiare la funzione di

misura (p. es. misura di corrente continua o

alternata, test di diodi o di continuità)

4Presa 10 A per il cavetto rosso per la mi-

sura della corrente 400 mA – 10 A

5Presa µA/mA per il cavetto rosso per la mi-

sura di corrente fino a max. 400 mA

6Display

7Tasto HOLD per bloccare il valore di misura

8Tasto REL per la misura del valore relativo

9Tasto per lʼilluminazione del display:

Per attivarla tener premuto il tasto per

2 sec., per disattivarla azionare brevemente

il tasto.

10 Selettore per selezionare la funzione di mi-

sura

11 Presa V Ω CAP Hz% per il cavetto rosso

per tutte le misure eccetto quelle della cor-

rente

12 Presa COM per il cavetto nero di misura

13 Boccola di copertura (2 pezzi): Durante il

funzionamento allʼesterno, occorre inse-

rirle nelle due prese di misura inutilizzate

(4, 5, 11) perché lo strumento sia protetto

secondo il grado di protezione IP 67.

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Multimeter
Model:	DMT-4004

Har du brug for hjælp?

Hvis du har brug for hjælp til Monacor DMT-4004 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Multimeter Monacor Manualer

Monacor DMT-2004 Manual

12 August 2024

Monacor DMT-4010RMS Manual

6 August 2024

Monacor DMT-4004 Manual

19 April 2023

Multimeter Manualer

Nyeste Multimeter Manualer

Voltcraft PMM 6010-60 Manual

21 Juli 2025

Voltcraft VC351 Manual

20 Juli 2025

PeakTech 1072 Manual

16 Juli 2025

Yato YT-730895 Manual

16 Juli 2025

PeakTech 1071 Manual

14 Juli 2025

PeakTech 1073 Manual

14 Juli 2025

Dasqua 4230-2015 Manual

10 Juli 2025

Uni-T UT197 Manual

10 Juli 2025

Voltcraft PM-41 Manual

10 Juli 2025

Voltcraft PM-42 Manual

10 Juli 2025
