Side 1/2

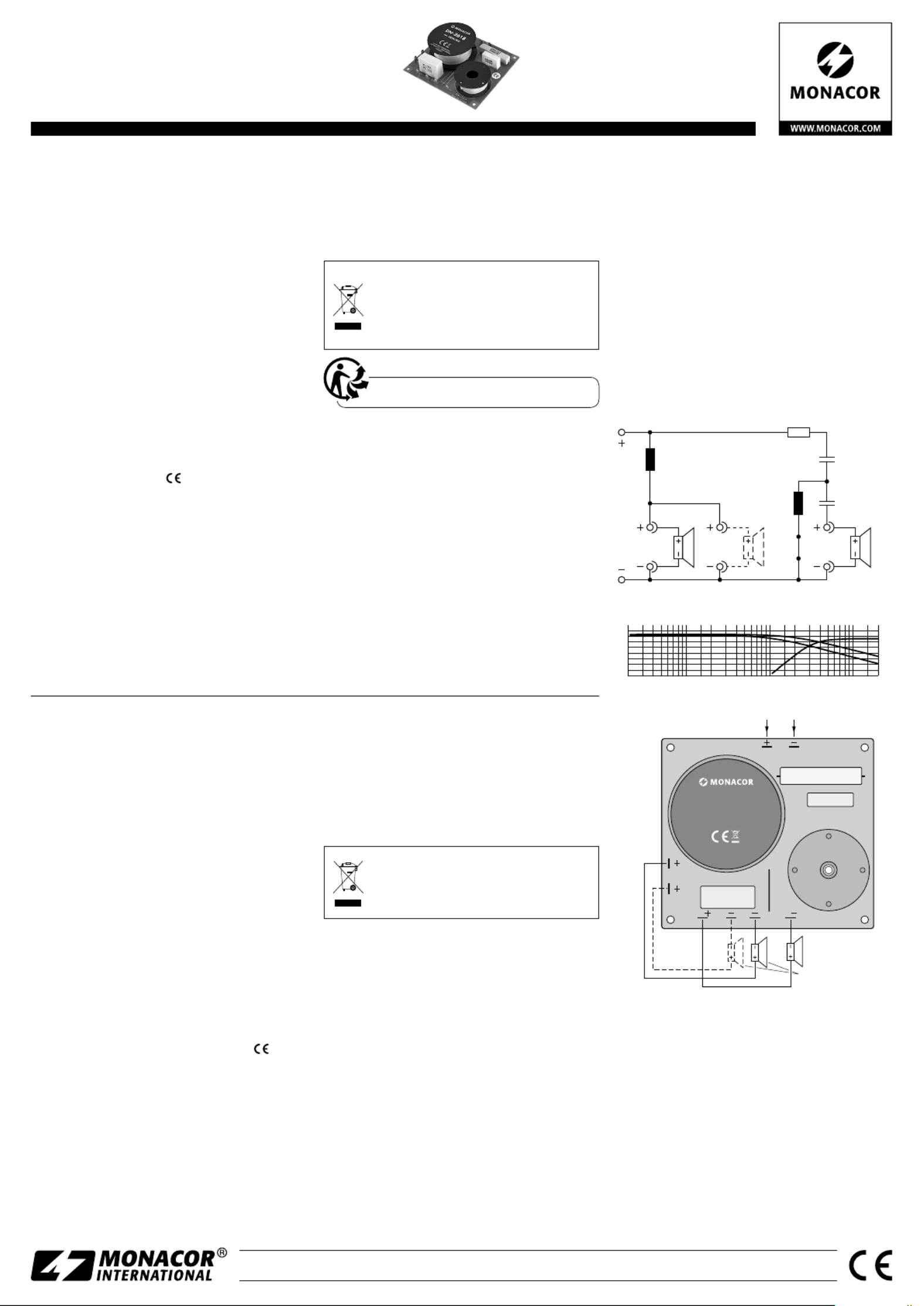

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

DN-2618

Bestell-Nr. • Order No. 12.2260

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

High

8 Ω

L 1

0m68

L 2

0m27

C 1

3µ

150 V

MKT

4Ω7

10 W

I N P U T

C 2

10µ

150 V

MKT

1 × Bass / Mid 4 Ω or 8 Ω or

2 × Bass / Mid 8 Ω

L 1

BM 8 ΩH

Input

R 1

C 2

C 1

Rx L 2

BM H

DN-2618

MONACOR INT ERNAT IONAL

ZUM FALSCH 36 28307 BREMEN·

GERMANY

MAX. 350W /8Ω

1 × Bass / Mid 4 Ω or 8 Ω or

2 × Bass / Mid 8 Ω

➂

➀

➁

20 50 100 200 500 1k 2 k 5 k 10 k 20 kHz

A-1726.99.02.07.2019

2-Way Crossover Network

for Speaker Systems

These instructions are intended for non-

professionals with basic knowledge in DIY

speaker building. Please read the instruc-

tions carefully prior to operation and keep

them for later reference.

1 Applications

This crossover network is specially designed

for setting up a 2-way speaker system with a

power capability of up to 350 W.

2 Important Notes

The crossover network corresponds to all rel-

evant directives of the EU and is therefore

marked with .

•

The crossover network is suitable for indoor

use only. Protect it against dripping water

and splash water, high air humidity and heat

(admissible ambient temperature range:

0 – 40 °C).

•

For cleaning only use a dry, soft brush; never

use water or chemicals.

•

No guarantee claims for the crossover net-

work and no liability for any resulting per-

sonal damage or material damage will be

accepted if the crossover network is used for

other purposes than originally intended, it it

is not correctly connected, if it is overloaded,

or if it is not repaired in an expert way.

If the crossover network is to be put

out of operation deﬁnitively, take it to

a local recycling plant for a disposal

which is not harmful to the environ-

ment.

3 Connection

1) Connect the bass / midrange speaker (4 Ω or

8 Ω impedance depending on the desired

crossover frequency, ☞ speciﬁcations) to

the pins “BM+” and “BM−” (ﬁg. 3). Two

8 Ω speakers may be connected in parallel.

2) Connect the tweeter (8 Ω impedance) to the

pins “H+” and “H ”. The correct connec−-

tion of the positive and negative contacts

depends on the speakers used and their

arrangement within the speaker system. To

ﬁnd the ideal connection for your speaker

conﬁguration, test the options with a sound

check.

3) The pins “IN” are used as a signal input.

4 Speciﬁcations

Input power: . . . . . . . . . .350 W max.

Output impedance: . . . . .8 Ω (bass also 4 Ω)

Crossover frequency

Low pass at 4 / 8 Ω: . . . .1700 Hz / 3000 Hz

High pass: . . . . . . . . . . .3000 Hz

Slope

Low pass: . . . . . . . . . . . 6 dB / octave

High pass: . . . . . . . . . . 18 dB / octave

Dimensions: . . . . . . . . . .125 × 32 × 110 mm

Weight: . . . . . . . . . . . . .410 g

Subject to technical modiﬁcation.

2-Wege-Frequenzweiche

fürLautsprecherboxen

Diese Anleitung richtet sich an Selbstbau-

Amateure von Lautsprecherboxen mit

entsprechenden Grundkenntnissen. Bitte

lesen Sie die Anleitung vor dem Betrieb

gründlich durch und heben Sie sie für ein

späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Frequenzweiche ist speziell für den Auf-

bau einer 2-Wege-Lautsprecherbox mit einer

Belastbarkeit von bis zu 350 W konzipiert.

2 Wichtige Hinweise

für den Gebrauch

Die Frequenzweiche entspricht allen relevan-

ten Richtlinien der EU und trägt deshalb das

-Zeichen.

•

Die Frequenzweiche ist nur zur Verwendung

im Innenbereich geeignet. Schützen Sie sie

vor Tropf- und Spritzwasser, hoher Luftfeuch-

tigkeit und Hitze (zulässiger Einsatztempera-

turbereich 0 – 40 °C).

•

Verwenden Sie zum Reinigen nur einen tro-

ckenen, weichen Pinsel, auf keinen Fall Was-

ser oder Chemikalien.

•

Wird die Frequenzweiche zweckentfremdet,

falsch angeschlossen, überlastet oder nicht

fachgerecht repariert, kann keine Haftung

für daraus resultierende Sach- oder Per-

sonenschäden und keine Garantie für die

Weiche übernommen werden.

Soll die Frequenzweiche endgültig

aus dem Betrieb genommen werden,

übergeben Sie sie zur umweltgerech-

ten Entsorgung einem örtlichen Recy-

clingbetrieb.

3 Anschluss

1) Den Bass- / Mitteltonlautsprecher (Impedanz

4 Ω oder 8 Ω entsprechend der gewünsch-

ten Trennfrequenz, ☞ Techn. Daten) an

die Stifte „BM+“ und „BM−“ anschließen

(Abb. 3). Es können auch zwei 8-Ω-Laut-

sprecher parallel angeschlossen werden.

2) Den Hochtöner (Impedanz 8 Ω) an die Stifte

„H+“ und „H “ anschließen. Der richtige −

Anschluss der Plus- und Minuskontakte

hängt von den eingesetzten Lautsprechern

sowie von ihrer Anordnung in der Box ab

und muss durch Probieren ermittelt werden.

3) Die Stifte „IN“ dienen als Signaleingang.

4 Technische Daten

Eingangsbelastbarkeit: . .max. 350 W

Ausgangsimpedanz: . . . .8 Ω (Bass auch 4 Ω)

Trennfrequenz

Tiefpass bei 4 / 8 Ω: 1700 Hz / 3000 Hz . . . .

Hochpass: . . . . . . . . . . .3000 Hz

Flankensteilheit

Tiefpass: . . . . . . . . . . . . 6 dB /Oktave

Hochpass: . . . . . . . . . . .18 dB /Oktave

Abmessungen: . . . . . . . .125 × 32 × 110 mm

Gewicht: . . . . . . . . . . . . .410 g

Änderungen vorbehalten.

DeutschEnglish

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

High

8 Ω

L 1

0m68

L 2

0m27

C 1

3µ

150 V

MKT

4Ω7

10 W

I N P U T

C 2

10µ

150 V

MKT

1 × Bass / Mid 4 Ω or 8 Ω or

2 × Bass / Mid 8 Ω

L 1

BM 8 ΩH

Input

R 1

C 2

C 1

Rx L 2

BM H

DN-2618

MONACOR INT ERNAT IONAL

ZUM FALSCH 36 28307 BREMEN·

GERMANY

MAX. 350W /8Ω

1 × Bass / Mid 4 Ω or 8 Ω or

2 × Bass / Mid 8 Ω

➂

➀

➁

20 50 100 200 500 1k 2 k 5 k 10 k 20 kHz

Filtro crossover a 2 vie

per casse acustiche

Queste istruzioni sono rivolte alle persone

che desiderano costruirsi da sole delle

casse acustiche e che dispongono delle

relative conoscenza base. Vi preghiamo di

leggere attentamente le presenti istruzioni

prima della messa in funzione e di conser-

varle per un uso futuro.

1 Possibilità d’impiego

Questo crossover è stato realizzato special-

mente per la costruzione di una cassa acustica

a 2vie con potenza massima ﬁno a 350 W.

2 Avvertenze importanti

per l’uso

Il crossover è conforme a tutte le direttive rile-

vanti dell’UE e pertanto porta la sigla .

•

Il crossover è previsto solo per l’uso all’in-

terno di locali. Proteggerlo dall’acqua goc-

ciolante e dagli spruzzi d’acqua, da alta

umidità dell’aria e dal calore (temperatura

d’impiego ammessa fra 0 e 40 °C).

•

Per la pulizia usare solo un pennello morbido,

asciutto; non impiegare in nessun caso acqua

o prodotti chimici.

•

Nel caso d’uso improprio, di collegamenti

sbagliati, di sovraccarico o di riparazione

non a regola d’arte del ﬁltro crossover, non

si assume nessuna responsabilità per even-

tuali danni consequenziali a persone o a

cose e non si assume nessuna garanzia per

il crossover.

Se si desidera eliminare il crossover

deﬁnitivamente, consegnarlo per lo

smaltimento a un’istituzione locale

per il riciclaggio.

3 Connessione

1) Collegare il woofer / midrange (impedenza

4 Ω o 8 Ω a seconda della frequenza di taglio

richiesta, ☞ Dati tecnici) con i pin “BM+“

e “BM−” (ﬁg. 3). Si possono collegare in

parallelo anche due altoparlanti di 8 Ω.

2) Collegare il tweeter (impedenza 8 Ω) con i

pin “H+” e “H ”. La corretta connessione −

dei contatti positivo e negativo dipende

dagli altoparlanti impiegati e dallo loro di-

sposizione nella cassa e deve essere stabilita

facendo delle prove.

3) I pin “IN” servono come ingresso dei segnali.

4 Dati tecnici

Potenza max. d’ingresso: .350 W max.

Impedenza d’uscita: . . . .8 Ω

(bassi anche 4 Ω)

Frequenza di taglio

Passabasso con 4 / 8 Ω: 1700 Hz / 3000 Hz . .

Passaalto: . . . . . . . . . . .3000 Hz

Pendenza

Passabasso: . . . . . . . . . . 6 dB /ottava

Passaalto: . . . . . . . . . . .18 dB /ottava

Dimensioni: . . . . . . . . . . .125 × 32 × 110 mm

Peso: . . . . . . . . . . . . . . . .410 g

Con riserva di modiﬁche tecniche.

DN-2618

Référence num. • Codice 12.2260

Filtre de fréquences 2 voies

pour enceintes

Cette notice s’adresse aux non-profession-

nels avec des connaissances de base dans

la conception d’enceintes. Veuillez lire la

présente notice avec attention avant le

fonctionnement et conservez-la pour pou-

voir vous y reporter ultérieurement.

1 Possibilités d’utilisation

Ce ﬁltre de fréquences est spécialement conçu

pour le montage d’une enceinte 2 voies avec

une puissance de 350 W max.

2 Conseils importants

d’utilisation

Le ﬁltre de fréquences répond à toutes les di-

rectives nécessaires de l’Union européenne et

porte donc le symbole .

•

Le ﬁltre de fréquences n’est conçu que pour

une utilisation en intérieur. Protégez-le des

éclaboussures, de tout type de projections

d’eau, d’une humidité élevée de l’air et de

la chaleur (température ambiante admissible

0 – 40 °C).

•

Pour le nettoyage, utilisez uniquement une

brosse sèche, douce, en aucun cas de pro-

duits chimiques ou d’eau.

•

Nous déclinons toute responsabilité en cas

de dommages matériels ou corporels résul-

tants si le ﬁltre de fréquences est utilisé dans

un but autre que celui pour lequel il a été

conçu, s’il n’est pas correctement branché,

s’il y a surcharge ou s’il n’est pas réparé par

une personne habilitée; en outre, la garantie

deviendrait caduque.

Lorsque le ﬁltre de fréquences est

déﬁnitivement retiré du service, vous

devez le déposer dans une usine de

recyclage adaptée pour contribuer à

son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER

3 Branchement

1) Reliez le haut-parleur de grave / médium (im-

pédance 4 Ω ou 8 Ω selon la fréquence de

coupure voulue, ☞ caractéristiques techn.)

aux pins «BM+» et «BM−» (schéma 3).

Deux haut-parleurs 8 Ω peuvent également

être branchés en parallèle.

2) Reliez le haut-parleur d’aigu (impédance 8 Ω)

aux pins «H+» et «H ». Le branchement −

correct des contacts plus et moins dépend

des haut-parleurs utilisés et de leur place-

ment dans l’enceinte. Pour le branchement

idéal de la conﬁguration, faites un test audio.

3) Les pins «IN» servent comme entrée de signal.

4 Caractéristiques techniques

Puissance d’entrée: . . . .350 W max.

Impédance de sortie: . . .8 Ω (grave aussi 4 Ω)

Fréquence de coupure

Passe-bas avec 4 / 8 Ω: 1700 Hz / 3000 Hz . .

Passe-haut : . . . . . . . . .3000 Hz

Pente

Passe-bas : . . . . . . . . . . 6 dB /octave

Passe-haut : . . . . . . . . .18 dB /octave

Dimensions: . . . . . . . . . .125 × 32 × 110 mm

Poids: . . . . . . . . . . . . . . .410 g

Tout droit de modiﬁcation réservé.

FrançaisItaliano

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	DN-2618
Bredde:	125 mm
Dybde:	110 mm
Højde:	32 mm
Vægt:	400 g
Velegnet til:	2-vejssystem
Produkttype:	Komponent overgang
Impedens:	8 ohm (Ω)
Signal/støjforhold:	18 dB
Vurderet effekt:	350 W
Cutoff frekvens:	3000 Hz
Variabel bass boost:	Ja
Subwoofer niveaukontrol:	Ja
