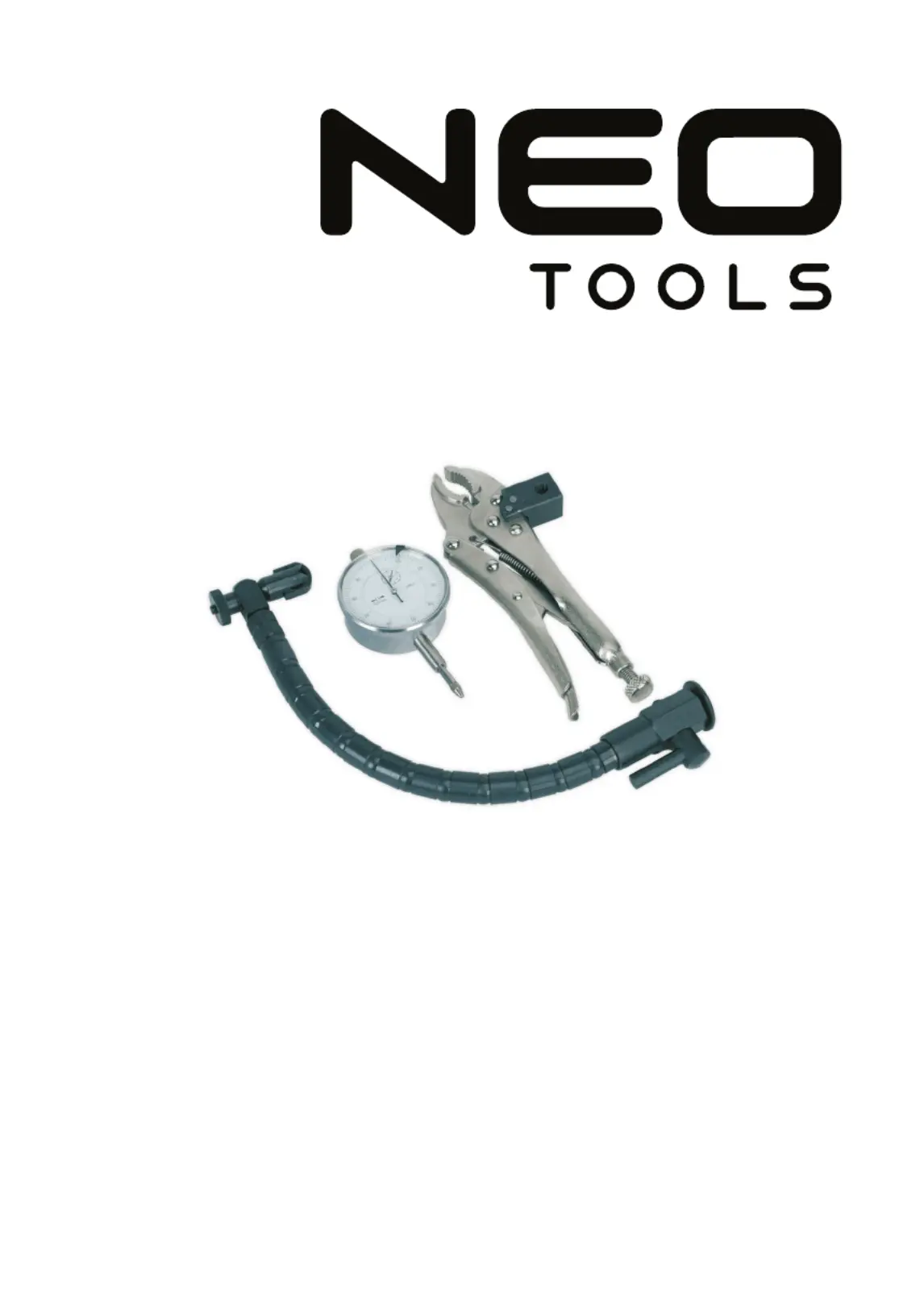

PL ZESTAW DO POMIARÓW BICIA TARCZ HAMULCOWYCH

EN BRAKE DISC RUN OUT KIT

DE SET FÜR MESSUNGEN DES BREMSSCHEIBENUNRUNDLAUFS

RU НАБОР ДЛЯ ИЗМЕРЕНИЯ БИЕНИЯ ТОРМОЗНЫХ ДИСКОВ

HU FÉKTÁRCSA OLDALÜTÉS MÉRŐ KÉSZLET

SK SÚPRAVA NA MERANIE HÁDZANIA BRZDOVÝCH KOTÚČOV

FR KIT DE MESURE DE VOILE DE DISQUES DE FREINS

11-130

neo-tools.com

INSTRUKCJA OBSŁUGI

ZESTAW DO POMIARÓW

BICIA TARCZ HAMULCOWYCH

11-130

3-elementowy zestaw zaprojektowano tak, aby umożliwić bezpieczne

zamocowanie czujnika zegarowego, opierając go o tarczę hamulcową w

celu pomiaru jej wypaczenia. Innowacyjna konstrukcja pozwala na sztywne

mocowanie czujnika zegarowego w niemal dowolnym położeniu.

Czujnik zegarowy ma dokładność 0,01 mm i może mierzyć całkowite

odchylenie 10 mm.

Urządzenie jest proste w regulacji i zablokowaniu w wybranym położeniu.

Proste szczypce zamozaciskowe pozwolą na zamocowanie narzędzia

na dowolnym wsporniku lub elemencie, a segmentowy stalowy

słupek mocujący można wyginać do dowolnego położenia i następnie

unieruchomić.

Zastosowania: uniwersalne pomiary bicia tarcz hamulcowych, kołnierzy

napędowych i wszelkich innych elementów obrotowych.

INSTRUKCJE BEZPIECZEŃSTWA

Korzystanie z produktu i jego pielęgnacja

Ten produkt nie jest zabawką. Trzymać poza zasięgiem dzieci.

Należy używać odpowiedniego produktu do wybranego pojazdu. Właściwy

produkt spełni swoje zadanie lepiej i bezpieczniej przy szybkości pracy, do

jakiej został zaprojektowany. Nie wolno modykować tego produktu ani

używać go do celu, do jakiego nie został przeznaczony.

Należy kontrolować części pod kątem usterek, przesunięć i połączeń

elementów ruchomych i wszelkich innych czynników, które mogą

wpłynąć na działanie produktu. W przypadku uszkodzenia produkt musi

być naprawiony przed użyciem. Produktu i akcesoriów należy używać

zgodnie z niniejszymi instrukcjami i w sposób przewidziany dla danego

typu produktu, biorąc pod uwagę warunki pracy i zadanie do wykonania.

Użycie produktu do pracy innej niż wynika z jego przeznaczenia może

doprowadzić do niebezpiecznej sytuacji.

Podczas korzystania z narzędzia należy używać wyposażenia ochronnego.

Użytkownik ma obowiązek sprawdzić przydatność narzędzi i informacji

zanim zostaną użyte.

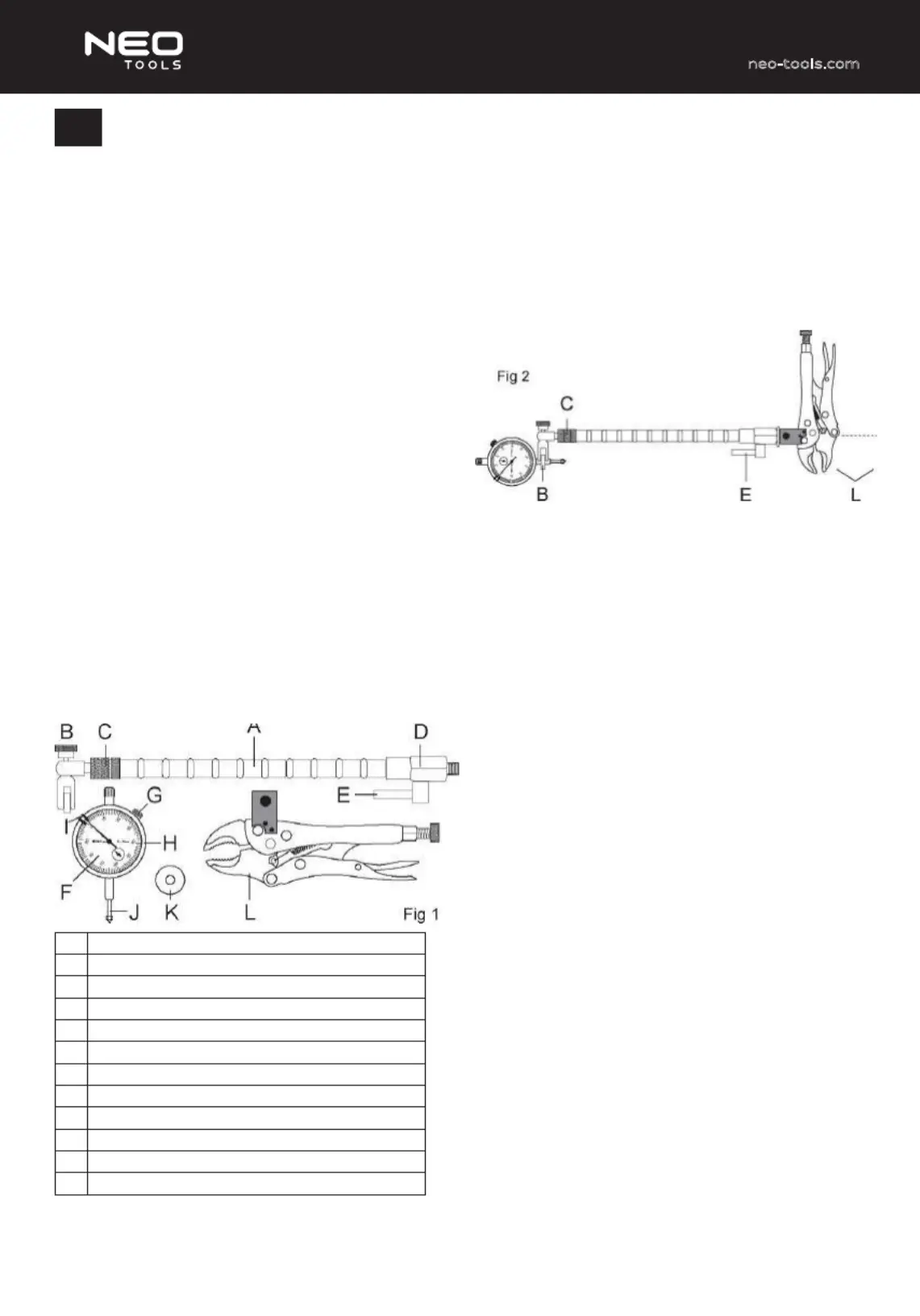

CZĘŚCI

A Zespół regulowanego słupka mocującego

B Zacisk mocujący czujnika

C Regulator słupka

D Mocowanie szczypiec samozaciskowych

E Dźwignia blokująca słupka

F Czujnik zegarowy

G Śruba blokująca zewnętrznego pierścienia czujnika

H Zewnętrzny pierścień

I Znaczniki czujnika

J Punkt pomiarowy czujnika

K Podkładka – mocowanie słupka

L Szczypce samozaciskowe

PRZYGOTOWANIE I PRZESTROGI

Pojazd musi być bezpiecznie oparty na podpórkach (kobyłkach) lub na

warsztatowym podnośniku samochodowym – nie wolno pracować przy

pojeździe podpartym wyłącznie o lewarek, podnośnik słupkowy lub

niskoprolowy.

Zespół czujnika powinien być zamocowany do zawieszenia pojazdu. Jako

punktu mocowania nie należy używać podnośnika ani podpór, ponieważ

spowoduje to otrzymanie niedokładnych wyników wynikających z ruchów

między pojazdem a podnośnikiem lub podpórkami.

Podczas pomiaru bicia tarczy hamulcowej powinna ona być pewnie

przykręcona do piasty, a klocki hamulcowe powinny być odsunięte od

tarczy.

INSTRUKCJE

1. Ustaw regulowany słupek mocujący, wyreguluj słupek elastyczny przez

zaciskanie lub luzowanie regulatora (C), tak aby obrócenie dźwigni (E) o 90

stopni spowodowało unieruchomienie słupka. Rys. 2.

2. Za pomocą dołączonej podkładki (K) podłącz regulowany słupek

mocujący do szczypiec samozaciskowych, jak przedstawiono na rys. 2.

3. Szczypce samozaciskowe można założyć w trzech różnych położeniach,

zależnie od potrzeby.

4. Podłącz czujnik zegarowy do zacisku mocującego (B) jak przedstawiono

na rysunku. Zaciśnij palcami śrubę mocującą.

OSTRZEŻENIE: Nie wolno zbyt mocno zaciskać śruby, w przeciwnym

przypadku czujnik zegarowy ulegnie uszkodzeniu.

5. Za pomocą szczypiec samozaciskowych zamocuj i unieruchom zespół

czujnika do wygodnego punktu na zawieszeniu pojazdu lub przy piaście

na tyle blisko, by słupek (A) można było nachylić tak, aby punkt pomiarowy

czujnika (J) mógł stykać się z tarczą hamulcową pod kątem 90° do jej

czołowej powierzchni. Umieść czujnik zegarowy tak, aby punkt pomiarowy

(J) był wciśnięty na głębokość 2 do 4 mm. Rys. 3.

6. Wyzeruj czujnik zegarowy: najpierw obróć tarczę hamulcową do

położenia, w którym wskazywany odczyt jest najniższy, następnie poluzuj

śrubę blokującą pierścienia (G) i obróć zewnętrzny pierścień (H), aby ustawić

wskazówkę na wartości zera. Następnie zaciśnij śrubę blokującą pierścienia

(G). Rys. 1 i 3.

7. Powoli obracaj tarczę hamulcową, wtedy wskazówka czujnika

zegarowego rozpocznie ruch w jedną stronę, a następnie z powrotem do

położenia początkowego, kiedy tarcza zakończy obrót o 360°.

8. Znaczniki (I) można przesunąć, aby zaznaczyć dwa skrajne położenia,

jakie osiąga wskazówka i w ten sposób wskazać bicie tarczy. Można również

ustawić znaczniki w położeniach maksymalnych wartości dopuszczalnych

przez producenta, a następnie obracać tarczą. Jeśli wskazówka pozostaje

w zakresie znaczników, bicie tarczy mieści się w dopuszczalnym zakresie.

9. Zapisz bicie i porównaj z danymi producenta pojazdu.

Informacja:

• 1 kreska podziałki = 0,01 mm

• Aby uzyskać najlepsze wyniki, pomiary należy wykonywać z obu stron

tarczy i na dwóch lub więcej różnych liniach promieniowych z każdej strony

tarczy. Zob. rys. 4.
