Vor der ersten Inbetriebnahme zur eigenen Sicherheit
die nachfolgenden Hinweise sorgfältig durchlesen. Die
aktuellste Version erhalten Sie im Internet.
Verwendung
Auf dem Boxenhochständer kann eine Laut-
sprecherbox mit geeignetem Boxeneinbauflansch
aufgebracht werden. Er ist für professionelle
Anwendungen, z. B. auf Bühnen, in Diskotheken,
Theatern etc. vorgesehen.
Sicherheitshinweise
1
Nehmen Sie das Produkt aus der Verpackung.
Prüfen Sie zuerst, ob Transportschäden vorliegen.
In diesem Fall nehmen Sie das Produkt nicht in
Betrieb und setzen sich bitte mit Ihrem Fachhändler
in Verbindung.
2
Dieses Produkt hat das Werk in sicherheits-
technisch einwandfreiem Zustand verlassen. Um
diesen Zustand zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, muss der Anwender die
Sicherheitshinweise und die Warnvermerke
unbedingt beachten, die in dieser Bedienungs-
anleitung enthalten sind. Bei Schäden, die durch
Nichtbeachtung der Anleitung verursacht werden,
erlischt der Garantieanspruch. Für daraus
resultierende Folgeschäden übernimmt der
Hersteller keine Haftung.
3
Wird das Produkt anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu
Schäden führen und der Garantieanspruch erlischt.
Eigenmächtige Veränderungen am Produkt sind aus
Sicherheitsgründen verboten.
4
Überschreiten Sie nicht die Traglast des Ständers.
5
Überschreiten Sie nicht die maximale Auszugshöhe.
6
Beim Aufbringen der Last ist eine gleichmäßige
Lastverteilung erforderlich.
7
Ständer können beim Umstürzen erhebliche
Verletzungen verursachen! Nur auf einer ebenen
Fläche mit maximal 5° Neigung aufstellen. Ein
unbeabsichtigtes Bewegen der Last muss
verhindert werden.
8
Beim Verwenden von Ständern unter Einfluss von
Horizontalkräften, z. B. durch Wind, kann die Stand-
sicherheit beeinträchtigt werden. Es sind deshalb
zusätzliche Sicherungsmaßnahmen, z. B.
Anbringen von Ballastgewichten, zu treffen. Werden
Abspannseile oder verlängerte Ausleger verwendet,
ist der Gefahrenbereich zu kennzeichnen und
gegebenenfalls abzusperren.
9
Halten Sie vor dem Aus- und Einfahren des
Teleskoprohrs immer einen Sicherheitsbereich um
den Ständer herum ein. Dieser Sicherheitsbereich
muss einen Durchmesser haben, der der 1,5-fachen
maximalen Auszugshöhe entspricht.
10
Der Installateur ist für die Einhaltung der vom
Hersteller angegebenen Traglast, der
Sicherheitsanforderungen sowie der Qualifikation
eventueller Mitarbeiter verantwortlich.
11
Vor der Benutzung auf Beschädigungen prüfen. Bei
Beschädigungen darf der Ständer nicht mehr
eingesetzt werden.
Installation

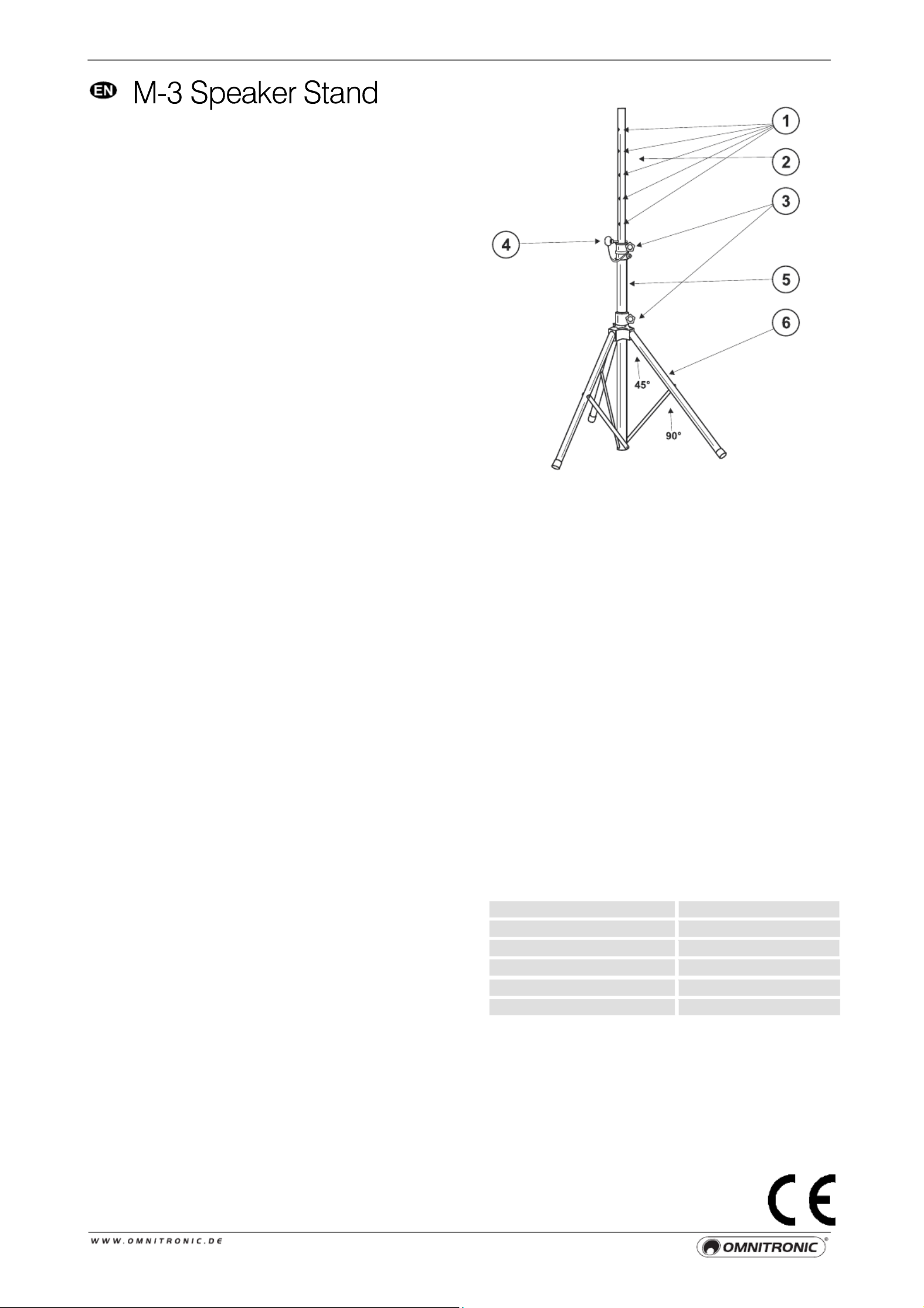

(1) Löcher
(2) Teleskoprohr
(3) Feststellschrauben
(4) Sicherheitsbolzen
(5) Ständerrohr
(6) Stellfüße
1
Lösen Sie die Feststellschraube der Stellfüße.
Ziehen Sie die Stellfüße aus, bis die Stellfüße in
einem 45°-Winkel zum Stativrohr stehen. Ziehen Sie
die Feststellschraube der Stellfüße fest.
2
Setzen Sie eine Lautsprecherbox mit geeignetem
Anbauflansch am oberen Stativende auf und lösen
Sie die Feststellschraube und entfernen Sie den
Sicherungssplint am Teleskoprohr. Ziehen Sie die
Feststellschraube wieder gut fest und führen Sie den
Sicherungssplint ein, sobald die gewünschte Höhe
erreicht ist.
3
Beim Abbau lösen Sie zunächst die
Feststellschraube und entfernen den
Sicherungssplint. Fahren Sie das Teleskoprohr
vollständig ein. Ziehen Sie dann die
Feststellschraube wieder fest und führen Sie den
Sicherungssplint ein. Entfernen Sie die
Lautsprecherbox.
Technische Daten
Max. Last: 30 kg
Mind. Höhe: 1,00 m
Max. Höhe: 1,70 m
Material: Stahl
Maße: 970 x 120 x 120
Gewicht: 2,8 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige
Ankündigung und Irrtum vorbehalten. 06.08.2015 ©
00093185.DOCX, Version 1.0
Item 60004183
For your own safety, please read this leaflet carefully
before you initially start-up. You can find the latest
update online.
Applications
This stand is designed for installing speaker systems
with a suitable flange. It is designed for professional
use, e.g. on stages, in discotheques, theaters etc.
Safety Instructions
1
Unpack the product. Before you initially start-up,
please make sure that there is no damage caused
by transportation. Should there be any, consult your
dealer and do not use the product.
2
This product has left our premises in absolutely
perfect condition. In order to maintain this condition
and to ensure a safe operation, it is absolutely
necessary for the user to follow the safety
instructions and warning notes written in this user
manual. Damages caused by the disregard of this
user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or
problems.
3
If the product will be operated in any way different to
the one described in this manual, it may suffer
damages and the guarantee becomes void. Please
consider that unauthorized modifications on the
adapter are forbidden due to safety reasons.
4
Do not exceed the carrying capacity of the stand.
5
Do not exceed the maximum extension height.
6
The load has to be installed in a balanced way.
7
Stands may cause severe injuries when crashing!
Only install on a plane area with a maximum
inclination angle of 5°. An unintended movement of
the load has to be avoided.
8
When using stands under the influence of horizontal
forces, e.g. through wind, the standing safety can be
impaired. This is why additional safety measures
like attaching ballast weights have to be taken. If
inclined tension cables or prolonged outriggers are
used, the area of danger has to be marked or even
be blocked.
9
Before lifting or lowering the telescopic tube, always
block a safety area around the stand. This safety
area must have a diameter of 1.5 times the
maximum height.
10
The installer is responsible for adhering to the
carrying capacity given by the manufacturer, the
safety requirements and the qualification of possible
co-workers.
11
Before taking into operation, check upon possible
damages. If defective, the stand must not be taken
into operation.
Installation
(1) Holes
(2) Telescopic tube
(3) Fixation screws
(4) Locking pin
(5) Stand tube
(6) Legs
1
Loosen the fixation screw of the legs. Pull out the
legs until the cross struts stand at a 45° angle to the
legs. Tighten the fixation screws of the legs.
2
Attach a speaker system with an appropriate flange
on the top end of the stand and loosen the fixation
screw and remove the locking pint at the telescopic
tube. As soon as you have reached the desired
height, tighten the fixation screw and insert the
locking pin.
3
For disassembly, first loosen the fixation screw,
remove the locking pin and pull in the telescopic
tube completely. Then tighten the fixation screw,
insert the locking pin and remove the speaker
system.
Technical Specifications
Max. carrying capacity: 30 kg
Minimum height: 1.00 m
Maximum height: 1.70 m
Material: steel
Dimensions: 970 x 120 x 120
Weight: 2.8 kg
Every information is subject to change without prior
notice. 06.08.2015 ©
00093185.DOCX, Version 1.0
