No: Rev A1507296

On-Q

Plastic Enclosure Trim Ring

Anneau de garniture pour boîtier en plastique

Anillo de plástico para el ajuste del gabinete

Installation Instructions • Notice d’Installation • Instrucciones de Instalación

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue

Country of Origin: Made in China • Pays d'origine: Fabriqué en China • País de origen: Hecho en China

TOOLS REQUIRED:

• Electrical Drill

• Side Cutters

• Screwdriver

• Level

Outils nécessaires:

• Perceuse électrique

• Coupeurs latéraux

• Tournevis

• Niveau

Herramientas necesarias:

• Taladro electric

• Cortador lateral

• Destornillador

• Nivel

ENP2001 20” (50.8cm)

ENP3001 30” (76.2cm)

ENP4201 42” (106.68cm)

 20" Plastic Enclosure Trim Ring

 Anneau de garniture pour boîtier en

plastique 50,8 cm (20 po)

 20 pulg. Anillo de plástico para el

ajuste del gabinete

 30" Plastic Enclosure Trim Ring

 Anneau de garniture pour boîtier en

plastique 76,2 cm (30 po)

 30 pulg. Anillo de plástico para el ajuste

del gabinete

 42" Plastic Enclosure Trim Ring

 Anneau de garniture pour boîtier en

plastique 106,68 cm (42 po)

 42 pulg. Anillo de plástico para el

ajuste del gabinete

Contents

(1) Top, Haut, Arriba

(1) Bottom , Bas. Abajo

(1) Hinge Side, Côté de la charnière Lado de ,

la bisagra

(1) Latch Side, Côté du loquet, Lado del

pestillo

(1) Bag of Hardware, Sac de matériel, Bolsa

de tornillos

Contents

(1) Top Haut, Arriba ,

(1) Bottom, Bas, Abajo

(2) Hinge Side, Côté de la charnière, Lado de la

bisagra

(2) Latch Side, Côté du loquet, Lado del pestillo

(2) Corner Adapter, Adaptateur d’angle,

Adaptador de esquina

(1) Bag of Hardware Sac de matériel, Bolsa de ,

tornillos

Contents

(1) Top, Haut, Arriba

(1) Bottom, Bas, Abajo

(2) Hinge Side, Côté de la charnière Lado de ,

la bisagra

(2) Latch Side, Côté du loquet, Lado del

pestillo

(2) Center Connecter, Raccord central ,

Conector central

(1) Bag of Hardware, Sac de matériel, Bolsa de

tornillos

INSTALLATION INSTRUCTIONS - Please read these instructions completely before you begin.

NOTICE D'INSTALLATION - Veuillez lire ces instructions dans leur intégralité avant de commencer.

INSTRUCCCIONES DE INSTALACIÓN - Lea estas instrucciones en su totalidad antes de comenzar.

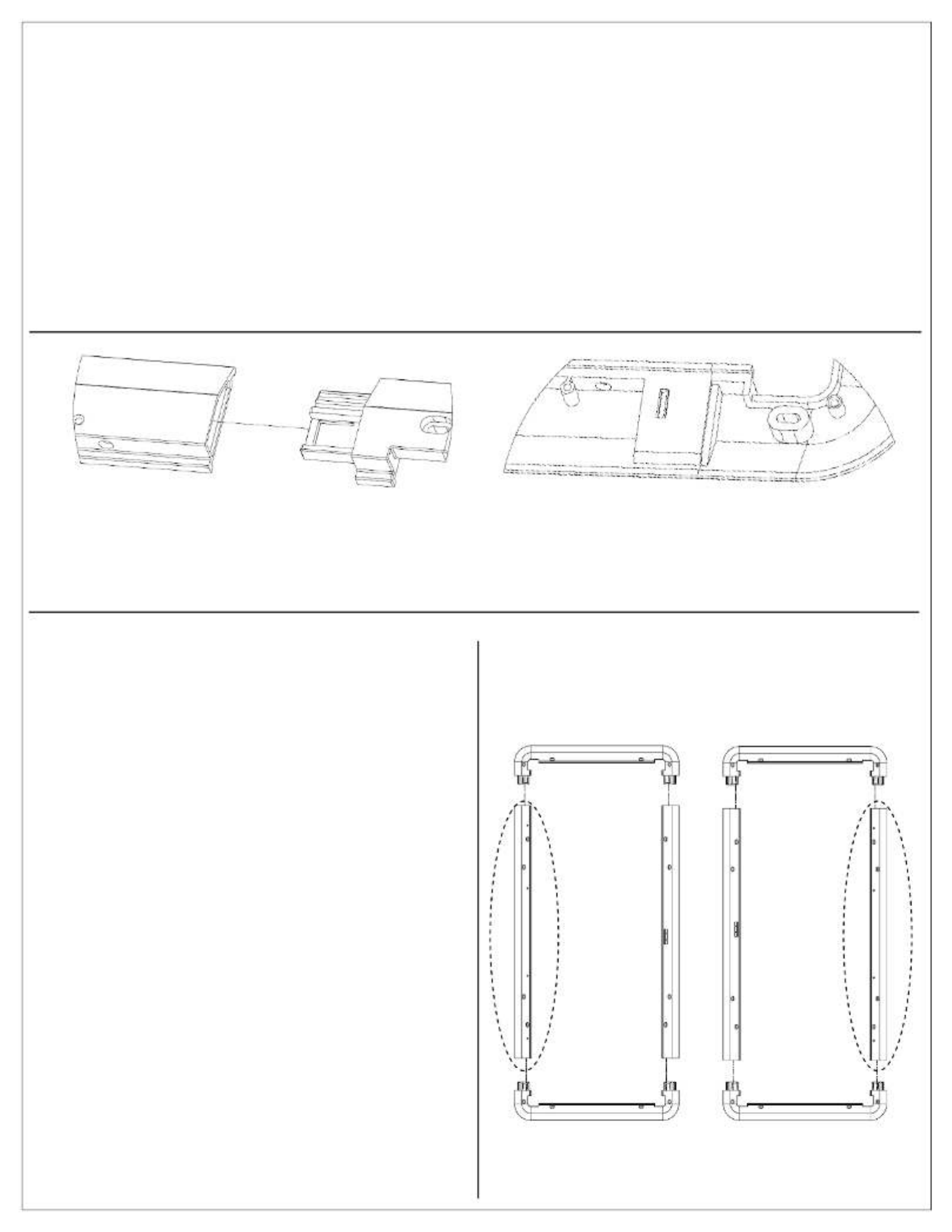

Tri Ring Assembly m

Trim Rings ship unassembled and snap together eciently following the layout on page 1.

Align the edges of two trim pieces and push them together until you hear a “CLICK”.

Fit remaining pieces together to complete assembly.

Ensemble de lanneau de garniture

Les anneaux de garniture sont livrés en pièces détachées qui s’enclenchent bien ensemble en suivant l’illustration à la page 1.

Aligner les bords de deux garnitures et les pousser l’une contre l’autre jusqu’à ce qu’un déclic se fasse entendre.

Fixer les pièces restantes ensemble pour terminer le montage.

Ensamble del anillo para ajuste

El anillo para ajuste se envía desensamblado y se monta a presión de manera eciente según las instrucciones en la página 1.

Alinee los bordes de las dos piezas de la moldura y presiónelos hasta escuchar un “CHASQUIDO”.

Calce las piezas restantes para nalizar el ensamblaje.

Top View - Preassembly Underside View - Assembled

Vue du dessus Préassemblé– Vue du dessous – Assemblé

Vista superior - Antes del ensamblaje Vista inferior - Ensamblado

Determine Door Swing Direction

Trim Rings provide the option to have the door swing from the

Left or Right based on installation.

Left Swing: Mount Hinge Side piece to Left

Right Swing: Mount Hinge Side piece to Right

If installing a 30” Trim Ring with a door swing from Right,

proceed to step 2b, otherwise continue to step 3.

Déterminer le sens de l’ouverture de la porte

Les anneaux de garniture permettent d’ouvrir la porte à partir

de la droite ou de la gauche selon l’installation.

Ouverture à gauche : Installer le côté de la charnière à gauche

Ouverture à droite : Installer le côté de la charnière à droite

Pour installer un anneau de garniture pour boîtier de 76,2 cm

(30 po) avec une ouverture de porte à , passer à droite

l’étape 2b ; sinon, passer à l’étape 3

Determine el sentido en el que abre la puerta

Los anillos para ajuste ofrecen la opción de que la puerta abra

desde la izquierda o la derecha, según la instalación.

Apertura a la izquierda: monte la pieza del lado de la bisagra

a la izquierda

Apertura a la derecha: monte la pieza del lado de la bisagra a

la derecha

Si instala un anillo para ajuste de 30 pulg. con una apertura de

puerta desde la , proceda al paso 2b, de lo contrario derecha

continúe con el paso 3.

Left Swing

Ouverture à gauche

Apertura a la izquierda

Right Swing

Ouverture à droite

Apertura a la derecha
