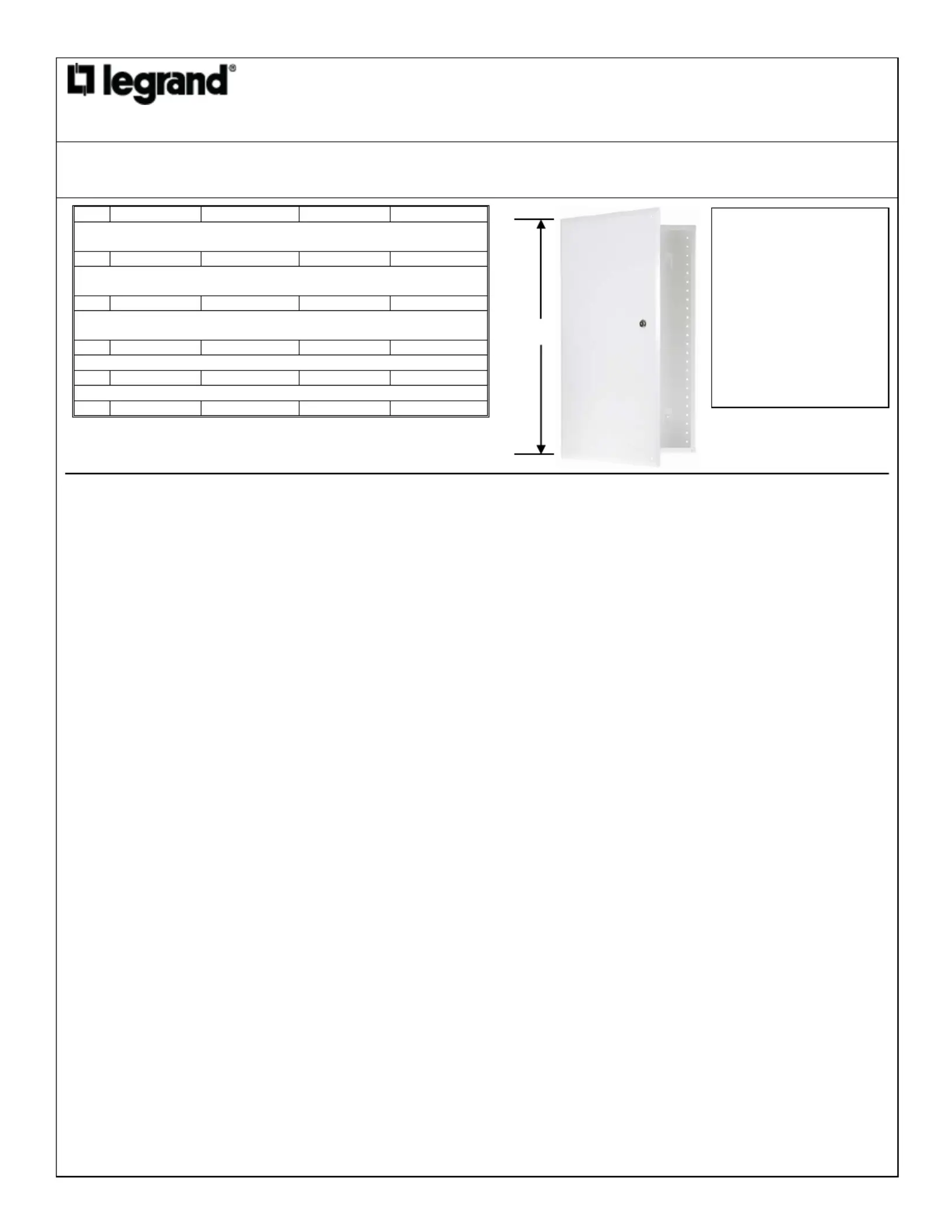

Installation Instructions • Notice ďInstallation • Instrucciones de Instalación
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:
Country of
Origin: Made in USA • Pays ďorigine: Fabriqué en USA • Pais de origen: Hecho en USA
Core Line Enclosures
Boîtiers Core Line
Gabinetes de la línea central
EN1400, EN1420, EN1450, EN1460, EN1480, EN2000, EN2020, EN2050, EN2060,
EN2080, EN2800, EN2820, EN2850, EN2860, EN2880, EN4200, EN4220, EN4250,
EN4260, EN4280
Doc. #0366 11/14 Rev E
H
14” (35.6cm)
20” (50.8cm)
28” (71.1cm)
42” (106.7cm)
With screw Avec couvercle à visser Con cubierta -on cover / /
atornillada
#’s
EN1400
EN2000
EN2800
EN4200
With hinged door / Avec couvercle articulé / Con puerta con
bisagra
#’s
EN1450
EN2050
EN2850
EN4250
No cover, no knockouts / ouvercle ni entrée défonçable Sans c / Sin
cubierta ni troqueles
#’s
EN1480
EN2080
EN2880
EN4280
Screw-on cover / Couvercle à visser Cubierta atornillada/
#’s
EN1420
EN2020
EN2820
EN4220
Hinged door / Couvercle articulé / Puerta con bisagra
#’s
EN1460
EN2060
EN2860
EN4260
INSTALLATION INSTRUCTIONS
Please read these instructions
completely before you begin.
NOTICE D’INSTALLATION
Veuillez lire ces instructions
dans leur intégralité avant
de commencer.
INSTRUCCIONES DE
INSTALACIÓN
Lea estas instrucciones en
su totalidad antes de
comenzar.
H
IMPORTANT SAFETY INSTRUCTIONS - When using your enclosure and installed low voltage products such as telephone equipment, basic precautions should
always be followed to reduce the risk of fire, electric shock and injury to persons, including the following:
1. Read and understand all instructions.
2. Follow all warnings and instructions marked on the product.
3. Do not use this product near water, for example, near a bath tub, wash bowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool.
4. Never push objects of any kind in to this product through cabinet slots as they may touch dangerous voltages.
5. Never touch uninsulated telephone wires or terminals unless the telephone line has been disconnected at the network interface.
6. Separation must be maintained between power-limited, non-power-limited, telco, and coax circuits, as well as between any current carrying and dead- -metal parts, by a
minimum spacing of 1/4” inch.
7. Use caution when installing or modifying telephone lines, and never install them during a lightning storm.
8. Never install telephone jacks in wet locations unless they are specifically designed for such installations.
9. Receptacle box employed must be UL Listed and appropriate per the enclosure installation, i.e. flush- mount vs. surface mount.
10. Enclosure covers must be installed prior to the application of energized services.
11. -Low voltage modules must be supplied power via the use of a UL Listed, Class 2 plug -in power supply.
12. Unused cable entry holes require a knock out seal to reduce the risk of electric shock, installed prior to the application of energized services.-
13. Any unused 110VAC receptacles must be covered.
NOTE: These enclosures are only compatible with UL Listed Household Fire and Burglary Alarm System Unit sub assemblies as indicated in the control unit’s installation -
instructions.
CONSIGNES DE SÉCURITÉ IMPORTANTES - Lorsque vous utilisez votre boîtier et que vous installez des produits basse tension comme des équipements
téléphoniques, il est essentiel de toujours respecter les précautions de base afin de réduire les risques d'incendie, de décharge électrique et de blessure
co :rporelle, y compris ce qui suit
1. Veuillez lire et comprendre toutes les instructions.
2. Respectez tous les avertissements et instructions marqués sur le produit.
3. N'utilisez pas ce produit à proximité d'eau, par exemple, près d'une baignoire, d'un lavabo, d'un évier ou d'une cuve à lessive, dans un sous sol humide ou près d'une -
piscine.
4. Ne poussez jamais d'objets, de quelque sorte que ce soit, dans ce produit à travers les fentes de l'armoire car ils risquent de toucher des tensions dangereuses.
5. Ne touchez jamais de bornes ou fils téléphoniques non isolés sauf si la ligne téléphonique a été débranchée au niveau de l'interface réseau.
6. Une séparation doit être maintenue entre les circuits à courant limité, à courant non limité, de télécommunications et coaxiaux, ainsi que entre toutes pièces
métalliques hors tension et sous tension, avec un espace minimal de 6,35 mm (1/4 po).
7. Faites attention lorsque vous installez ou modifiez des lignes téléphoniques, ne les installez jamais pendant un orage.
8. N'installez jamais une prise téléphonique dans un endroit humide sauf si elle est spécialement conçue pour une telle installation.
9. La boîte de prise utilisée doit être certifiée UL et adaptée au mode d'installation du boîtier, c'est dire le montage encastré ou en surface.-à-
10. Les couvercles de boîtier doivent être mis en place avant l'application de services sous tension.
11. Les modules basse tension doivent être alimentés via l'utilisation d'un transformateur d'alimentation de classe 2 certifié UL.
12. Tous les orifices d'entrée de câble inutilisés doivent être refermés avec un capuchon amovible pour réduire les risques de décharge électrique, et cela avant
l'application de services sous tension.
13. Toute prise 110 V c.a. non utilisée doit être recouverte.
REMARQUE : ces boîtiers ne sont compatibles qu'avec les sous ensembles d'unité de système d'alarme anti cambriolage et anti incendie de domicile cer- - - tifiés par UL comme
indiqué dans les consignes d'installation de l'unité de commande.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD: Cuando utilice el gabinete y productos de bajo voltaje instalados, como los equipos telefónicos, debe
respetar siempre las precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones en personas, incluidas las siguientes:
1. Lea y comprenda todas las instrucciones.
2. Respete todas las advertencias e instrucciones marcadas en el producto.
3. No utilice este producto cerca del agua, por ejemplo, cerca de una tina de baño, un lavamanos, un sumidero de cocina o pileta de lavado, en un sótano húmedo o
cerca de una piscina de inmersión.
4. Nunca empuje objetos de ningún tipo en este producto a través de las ranuras del gabinete, p1-ya que pueden entrar en contacto con voltajes peligrosos.
5. Nunca toque los cables o terminales no aislados del teléfono a menos que haya desconectado la línea telefónica en la interfaz de la red.
6. Debe mantener la separación entre circuitos limitados por alimentación, no limitados por alimentación, telco y coaxiales y entre las piezas transportadoras de
corriente y metálicas, con un espaciado mínimo de 6,35 mm (1/4" pulg.).
7. Tenga cuidado cuando instale o modifique las líneas telefónicas y nunca las instale durante una tormenta eléctrica.
8. Nunca instale los conectores del teléfono en ubicaciones húmedas a menos que estén específicamente diseñados para dichas instalaciones.
9. La caja del receptáculo empleada debe estar calificada por UL y debe ser adecuada según la instalación del gabinete, por ejemplo, montaje al ras en comparación al
montaje en la superficie.
10. Las cubiertas de los gabinetes deben instalarse antes de la aplicación de servicios energizados..
11. Debe suministrarse alimentación a los módulos de bajo voltaje a través de un suministro de alimentación con enchufe Clase 2 calificado por UL.
12. Los orificios de entrada de cables no utilizados requieren un sello troquelado para reducir el riesgo de descarga eléctrica, y debe instalarse antes de la aplicación de
servicios energizados.
13. Deben cubrirse todos los receptáculos de 110 V CA no utilizados.
NOTA: Estos gabinetes solo son compatibles con los subconjuntos de la Unidad del sistema de alamar contra robos e incendios domésticos calificados por UL como se indica
en las instrucciones de instalación de la unidad de control.
860.233.6251
1.877.BY.LEGRAND
www.legrand.us
www.legrand.ca
© Copyright 2014 Legrand All Rights Reserved.
© Copyright 2014 Tous
droits réservés Legrand.
© Copyright 2014 Legrand Todos los derechos reservados.
Doc. #0366 11/14 Rev E
2
1

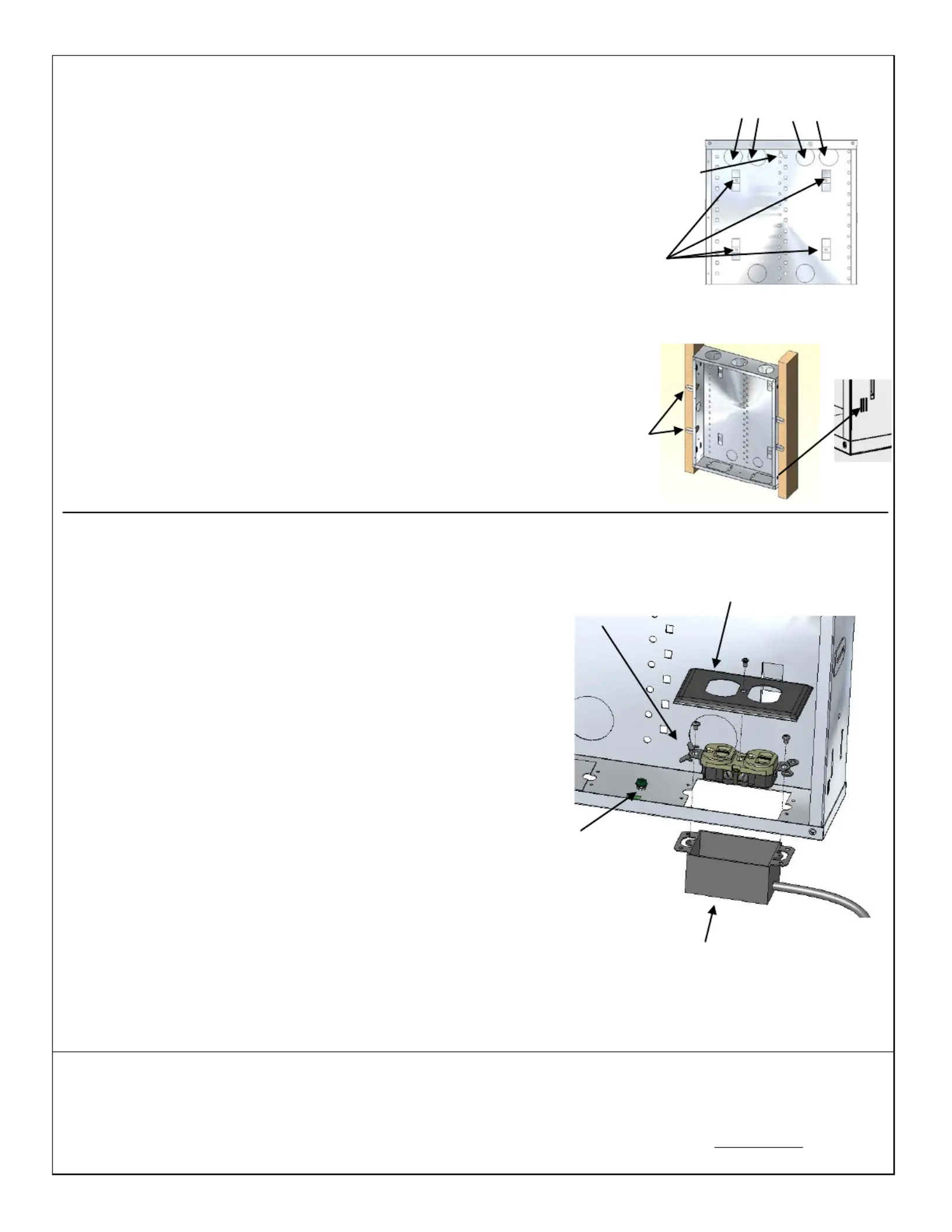

Enclosure Physical Installation
Locate nclosure e centrally inside the house in a low humidity, climate controlled (0°C / 32°F -
50°C / 122°F), non flooding area.-
Installation physique du boîtier
Placez le boîtier de manière centrale à l'intérieur de la maison, dans une zone à faible humidité et
à température contrôlée (0 °C/32 °F 50 °C/122 °F) qui ne risque pas d'être inondée.-
Instalación física del gabinete
Ubique el gabinete de manera centralizada dentro de la casa en un área que no se inunde, con
temperatura controlada (0°C/32°F 50°C/122°F) y de baja humedad.-
Surface Mounting
Typically mounted to plywood backboard by first hanging from keyhole opening and marking and
drilling any rear access knockouts if cable access is from rear.-
Use indicated mounting holes for permanent mounting with wood screws.
Montage en surface
Le montage se fait généralement sur un panneau de contreplaqué en suspendant d'abord le
boîtier à partir de l'ouverture en forme de trou de serrure puis en marquant et en perçant les
entrées défonçables pour l'accès par l'arrière si l'accès aux câbles se fait par l'arrière.
Utilisez les orifices de montage indiqués pour un montage permanent avec des vis à bois.
Montaje en la superficie
El montaje suele realizarse en placas de madera terciada colgándolo primero de la apertura del
orificio y marcando y taladrando todos los troqueles de acceso trasero si el acceso al cable se
encuentra en la parte trasera.
Utilice los orificios de montaje indicados para el montaje permanente con tornillos de madera.
Recessed Mounting between 16” on-center studs
For 1/2” drywall, bend side tabs out and secure to studs with screws, or position enclosure to
desired depth using embossed depth marks and screw to studs from inside enclosure.
Montage encastré entre des montants espacés de 40,6 cm (16 po) de centre à
centre
Pour les cloisons sèches d'1,3 cm (1/2 po), courbez les languettes latérales vers l'extérieur et
fixez sur les montants avec des vis ou positionnez le boîtier à la profondeur désirée en utilisant les
marques de profondeur en relief et vissez sur les montants à partir de l'intérieur du boîtier.
Montaje empotrado entre montantes centrados de 40 cm (16 pulg.)
Para mampostería de 12,7 mm (1/2 pulg.), doble las lengüetas laterales hacia afuera y asegure a
los montantes con tornillos o posicione el gabinete en la profundidad deseada utilizando marcas
de profundidad grabadas y atornille en los montantes desde el interior del gabinete.
Mounting Holes
Orifices de montage
Orificios de montaje
Rear Access Knockouts
Entrées défonçables pour un accès sur le côté
Troqueles de acceso trasero
Keyhole opening
Ouverture de trou de serrure
Apertura del orificio
Mounting Tabs
Languettes de montage
Lengüetas de montaje
2
Running Power to the Enclosure
AC power needs to be run to the enclosure when installing any module that requires AC or
DC power to operate. A low-voltage UL listed, Class 2, plug in power supply is required when -
using these modules. Low voltage power options are available from your Legrand distributor.
Remove knock out in the bottom of the - enclosure. Install a single gang metal outlet box- .
Run
a length of nonmetallic power cable to the enclosure for connection of a standard 15 amp,
120 volt power receptacle ( as a kit from Legrand as P/N F7526 The ground cable available ).
is to be routed from the enclosure to the house electrical ground. The ground screw is
located inside the bottom of the enclosure.
N ote: Separation of circuits must be maintained and electrical wiring must comply with the
National Electric Code (NFPA 70), Canadian Electric Code, and all applicable state or local
codes.
Acheminer l'alimentation vers le boîtier
L'alimentation en c.a. doit être acheminée vers le boîtier lorsque vous installez un module qui
nécessite un courant c.a. ou c.c. pour fonctionner. Un transformateur d'alimentation de
classe 2, certifié UL et basse tension est nécessaire lorsque vous utilisez ces modules. Les
options d'alimentation basse tension sont disponibles auprès de votre distributeur Legrand.
Retirez l'entrée défonçable au fond du boîtier. Installez une boîte de sortie métallique simple.
Acheminez une longueur de câble d'alimentation non métallique vers le boîtier pour le
raccordement d'une prise d'alimentation standard de 15 A, 120 V (disponible sous la forme
d'un kit Legrand sous le n° de réf. F7526). Le câble de mise à la terre doit être acheminé du
boîtier vers le circuit de mise à la terre électrique de la maison. La vis de terre est située à
l'intérieur du fond du boîtier.
Remarque : il est nécessaire de maintenir la séparation des circuits et le câblage électrique
doit être conforme au Code national de l'électricité (NFPA 70) des États-Unis, au Code de
l'électricité canadien et à toutes les réglementations locales applicables.
Suministro de alimentación al gabinete
Se debe conectar alimentación CA al gabinete cuando se instale cualquier módulo que
requiera alimentación CA o CC para funcionar. Se requiere un suministro de alimentación de
conectable Clase 2, de bajo voltaje calificado por UL cuando se utilizan estos módulos. Los
distribuidores de Legrand disponen de opciones de alimentación de bajo voltaje.
Retire el troquel de la parte inferior del gabinete. Instale una caja de salida metálica de un
solo juego. Extienda la longitud de un cable de alimentación no metálico hacia el gabinete
para conectar un receptáculo de alimentación estándar de 15 amperios y 120 voltios
(disponible como kit de Legrand, N.° de pieza F7526). El cable a tierra debe extenderse
desde el gabinete hasta la conexión a tierra eléctrica de la casa. El tornillo de conexión a
tierra está ubicado dentro de la parte inferior del gabinete.
Nota: Debe mantener la separación de los circuitos y el cableado eléctrico debe cumplir
con el Código eléctrico nacional (NFPA 70), el Código eléctrico canadiense y todos los
códigos estatales o locales aplicables.
Duplex Receptacle Coverplate
Cache de la prise double
Cubierta del receptáculo doble
Electrical Outlet Box
Boîte de sortie électrique
Caja de conexiones eléctricas
Duplex Receptacle
Prise double
Receptáculo doble
Ground Lug
Cosse de mise à la
terre
Paleta de conexión
a tierra

Produkt Specifikationer

Mærke: On-Q
Kategori: Ikke kategoriseret
Model: EN1420

Har du brug for hjælp?

Hvis du har brug for hjælp til On-Q EN1420 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret On-Q Manualer

On-Q

On-Q CPS306WV1 Manual

26 August 2025
On-Q

On-Q CPU306WV1 Manual

26 August 2025
On-Q

On-Q EN2050 Manual

15 Januar 2025
On-Q

On-Q EN1420 Manual

15 Januar 2025
On-Q

On-Q EN1450 Manual

15 Januar 2025
On-Q

On-Q ENP2001 Manual

15 Januar 2025
On-Q

On-Q EN4250 Manual

7 Januar 2025
On-Q

On-Q EN2000 Manual

7 Januar 2025
On-Q

On-Q EN1400 Manual

7 Januar 2025
On-Q

On-Q VM1002 Manual

27 December 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

JILONG

JILONG JL097205NPF Manual

14 September 2025
Brandson

Brandson 306570 Manual

14 September 2025
Nedis

Nedis PIM30012EGY Manual

14 September 2025
Neutrik

Neutrik SCD-W Manual

14 September 2025
BSS Audio

BSS Audio FCS-926 Manual

14 September 2025
Brandson

Brandson 303842 Manual

14 September 2025
AMX

AMX DGX-O-DXF-MMS Manual

14 September 2025
Brandson

Brandson 304024 Manual

14 September 2025
JILONG

JILONG JL097109NPF Manual

14 September 2025
Brandson

Brandson 303403 Manual

14 September 2025
