Side 1/2

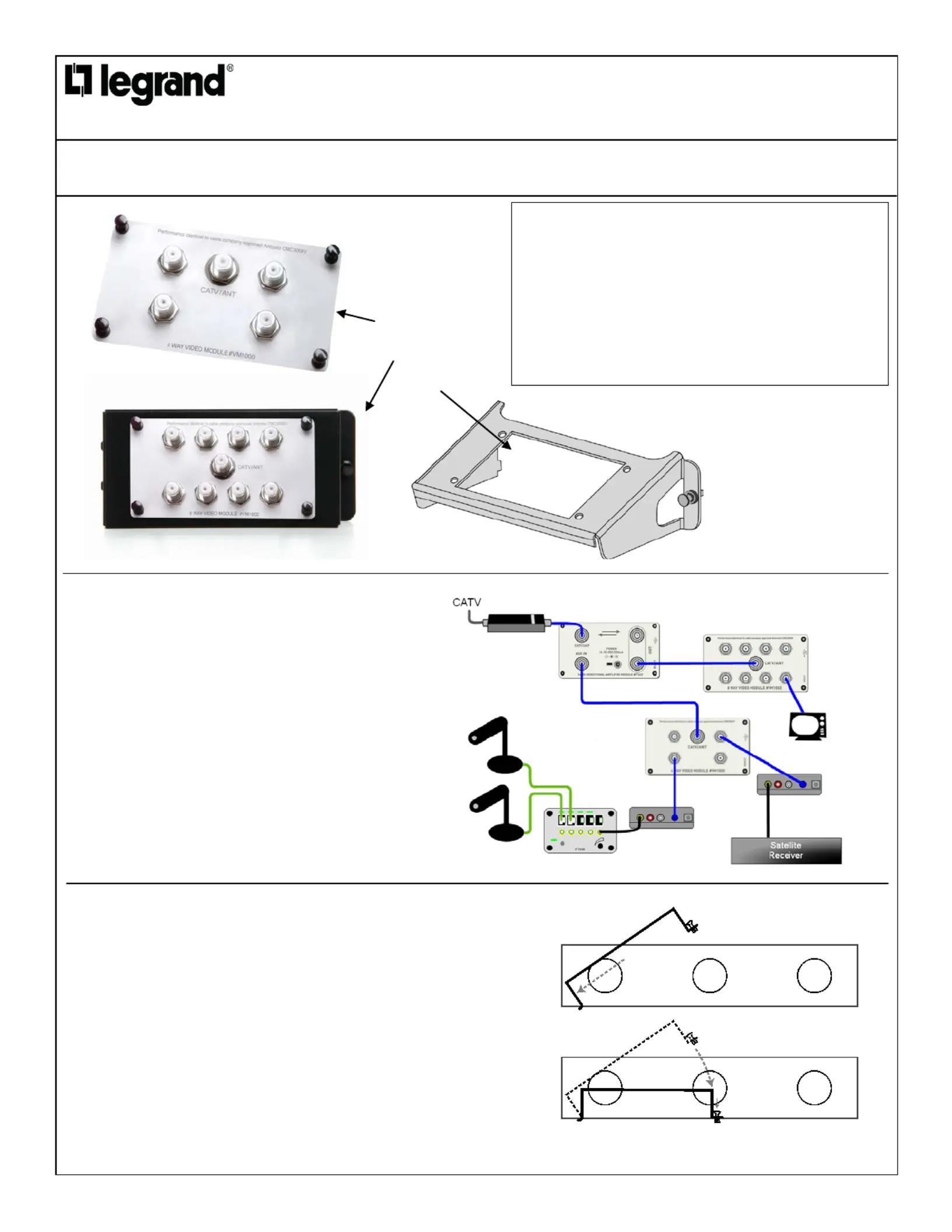

Installation Instructions • Notice ďInstallation • Instrucciones de Instalación

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:

Country of Origin: Made in Taiwan • Pays ďorigine: Fabriqué en Taiwan • Pais

de origen: Hecho en Taiwán

1 s x4 and 1x8 Enhanced Cable Video Module

Modules vidéo à câble améliorés 1x4 et 1x8

Módulos de video por

cable mejorados 1x4 y 1x8

D 12 4 B oc. #0349 /1 Rev

VM1000 VM1002,

The Legrand 1x4, and 1x8 Enhanced Cable Video Modules (P/N

VM1000 VM1002 and respectively) are video splitter/combiner

modules specifically designed for today’s two-way broadband cable

networks. They may be used both as combiners to collect video

inputs for amplification and also as part of a video distribution

application.

Les modules vidéo à câble améliorés 1x4 et 1x8 Legrand (n° de réf.

VM1000 et VM1002 respectivement) sont des modules

séparateur/combineur vidéo spécifiquement conçus pour les réseaux

câblés à large bande bidirectionnels actuels. Ils peuvent être utilisés

comme combineurs pour recueillir des entrées vidéo à des fins

d'amplification ainsi que comme partie d'une application de

distribution vidéo.

Los módulos de video por cable mejorado 1x4, y 1x8 de Legrand

(N.° de pieza VM1000 y VM1002 respectivamente) son módulos

divisores/combinadores de video específicamente diseñados para

las redes de cable de banda ancha de dos vías actuales. Pueden

utilizarse como combinadores para recoger entradas de video para

amplificación y también como parte de una aplicación de distribución

de video.

VM1000 1x4 =

VM1002 1x8 =

*AC1007

A. Align tabs on bracket with slots on the rear of the enclosure.

B. Insert tabs by angling bracket away from the back of the enclosure.

C. Rotate the bracket and insert push pin on bracket into corresponding hole on the rear of the -

enclosure. (Plunger must be in a pulled out position for push pin to engage hole.)-

D. Push plunger in to lock bracket in place. Pull on bracket to assure it is locked properly in

place.

A. Alignez les languettes du support avec les fentes à l'arrière du boîtier.

B. Insérez les languettes en penchant le support pour l'écarter de l'arrière du boîtier.

C. Tournez le support et insérez la goupille poussoir du suppor- t dans l'orifice correspondant à

l'arrière du boîtier. (Le poussoir doit être en position sortie pour que la goupille-poussoir

puisse rentrer dans l'orifice.)

D. Enfoncez le poussoir pour verrouiller le support dans cette position. Tirez sur le support pour

vous assurer qu'il est bien verrouillé dans cette position.

A. Alinee las lengüetas del soporte con las ranuras de la parte trasera del gabinete.

B. Inserte las lengüetas alineando el soporte hacia afuera de la parte trasera del gabinete.

C. Gire el soporte e inserte el pasador a presión del soporte en el orificio correspondiente de la

parte trasera del gabinete. (El émbolo debe estar en una posición retirada para que el

pasador a presión encaje en el orificio).

D. Empuje el émbolo para fijar el soporte en su lugar. Tire del soporte para asegurarse de que

esté correctamente fijo en su lugar.

INSTALLATION INSTRUCTIONS

Please read these tions completely before you begin. instruc

NOTICE D’INSTALLATION

Veuillez lire ces instructions dans leur intégralité avant de

commencer.

INSTRUCCIONES DE INSTALACIÓN

Lea estas instrucciones en su totalidad antes de comenzar.

*AC1007 included, inclus incluido,

VM1000 = 1x4

Combiner,

Combinateur,

Combinador

VM1002 = 1x8

Splitter,

Divisor

860.233.6251

1.877.BY.LEGRAND

www.legrand.us

www.legrand.ca

D 12 4 B oc. #0349 /1 Rev

A. Features:

5 - 1000 MHz (1 GHz) - - Bi Directional Splitter.

Auto-seizing F port connectors

6 kV ring wave surge protected for high surge resistance

Digital cable and HDTV approved by most major cable operators

Low intermodulation and 40 dB port port return band isolation-to-

B. Specifications:

Frequency Insertion Loss Output Return Loss Isolation Input Return Loss

5- 14 MHz 6.8/9.0/10.8dB 25/25/25dB 22/22/22dB 22/22/22dB

14 6.8/9.0/10.8dB 40/35/40dB-40 MHz 22/22/25dB 38/30/35dB

40 7.0/9.2/10.8dB 35/28/35dB-200 MHz 22/22/22dB 28/25/28dB

200 7.2/9.4/11.0dB 28/26/28dB-550 MHz 22/22/22dB 25/22/25dB

550 7.4/9.6/11.2dB 26/26/26dB-750 MHz 22/22/22dB 22/22/22dB

750 7.8/10.0/12.0dB-1000 MHz 24/24/24dB 22/22/22dB 22/22/22dB

Nominal Impedance: 75 Ohm

F-Connector Type: ANSI/SCTE Compliant Sealed Brass

F- Connector Torque: 30 in. lbs. (max)

Surge Protection: 6 kV Ring Wave Surge per IEEE C62.41 Category A3 Compliant

Second Harmonic: -45 dBmV after 6 kV ring wave surge with a +55 dBmV return input carrier

Operating Temperature:-40° C to 60° C, -40° F to 140° F
