Side 1/24

ESP

ISIMAT

DETECTOR DE MOVIMIENTO

INSTRUCCIONES DE EMPLEO

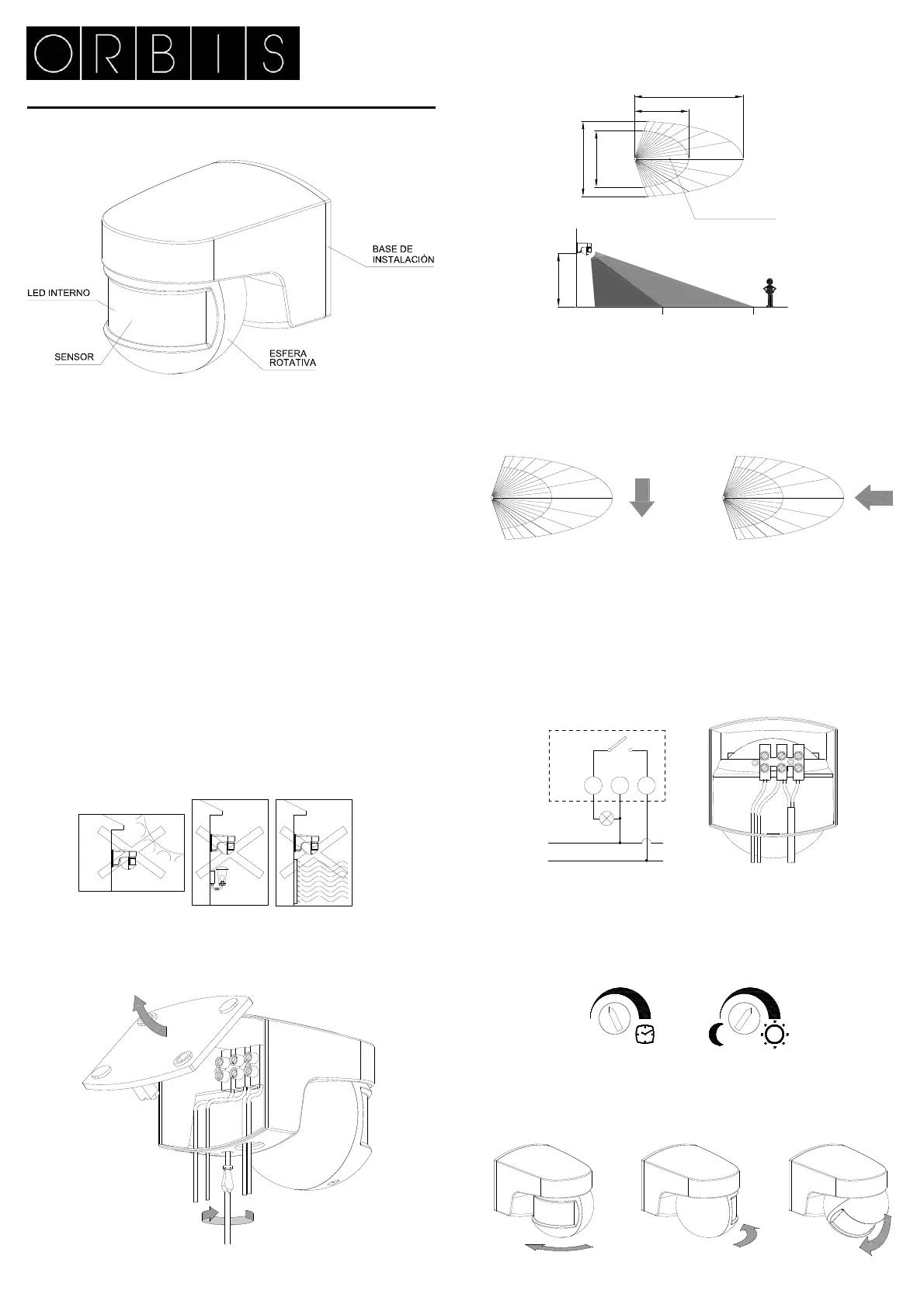

DESCRIPCIÓN

El detector de movimiento ISIMAT capta las emisiones invisibles

infrarrojas procedentes de personas y otras fuentes de calor sin emitir

ningún tipo de radiación.

Cuando una fuente de calor se mueve delante del ISIMAT su circuito de

salida se activa; una vez que deja de captar el movimiento se desactiva

tras un tiempo de retardo regulable.

El ISIMAT reacciona únicamente cuando las condiciones de luz están por

debajo del nivel seleccionado.

INSTALACIÓN

ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe

ser realizada por un instalador autorizado.

ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA

ALIMENTACIÓN.

El aparato está internamente protegido contra las interferencias por un

circuito de seguridad. No obstante, algunos campos magnéticos

especialmente fuertes pueden llegar a alterar su funcionamiento, por

tanto, no debe instalarse próximo a cargas inductivas (motores,

transformadores, antenas de telefonía, centros de transformación,

maquinaria industrial, etc.).

MONTAJE

En pared evitando que en su área de detección se encuentren superficies

altamente reflectantes (líquidos, mármol, etc.), elementos sujetos a

cambios bruscos de temperatura (calefacción, aire acondicionado,

posibles corrientes de aire) o fuentes luminosas.

Separar la tapa base aflojando el tornillo situado en la parte inferior del

aparato.

Fije la tapa base en el lugar donde se instalará el aparato.

La altura ideal de montaje es entre 2 y 3 metros y la dirección del

movimiento de la fuente de calor se debe procurar que sea transversal a

la lente del ISIMAT.

En la instalación del ISIMAT se debe tener en cuenta que la detección se

produce al cruzar sus haces de detección, y por lo tanto si la fuente de

calor a detectar va en paralelo a los haces, la detección se produce a una

menor distancia, p1-ya que no atraviesa los haces, hasta que llega muy

cerca del aparato.

En las figuras superiores la flecha indica la dirección del movimiento de la

persona u objeto a detectar.

La temperatura ambiente del recinto donde se instala el ISIMAT influye

bastante en la sensibilidad de la detección y por tanto en la distancia de

detección. A mayor temperatura peor sensibilidad, ya que el aparato

funciona por detección del movimiento de una fuente de calor (en la

mayor parte de los casos 36 ºC temperatura del cuerpo humano), cuando

mas cercana a 36 ºC sea la temperatura ambiente peor es la detección.

CONEXIÓN

Conectar de acuerdo al siguiente esquema:

Encajar el ISIMAT en la base y fijarlo con el tornillo.

PUESTA EN SERVICIO. AJUSTES

En la esfera del ISIMAT se encuentran los selectores:

AJUSTE DEL CAMPO DE DETECCIÓN

La cabeza puede girar horizontalmente aproximadamente 180º (no forzar

giro más de 180º) y verticalmente aproximadamente 45º, desplazando la

zona de detección como indica la figura:

REGULACIÓN DEL

TIEMPO DE RETARDO

REGULACIÓN DE

LA LUMINOSIDAD

NO EXPONER

AL SOL

NO COLOCAR

CERCA

DE LÁMPARAS

NO COLOCAR

SOBRE FUENTES

DE CALOR

L' N L

230 V AC

LÁMPARA

2,5 m.

6 m.

12 m.

Area de mayor

sensibilidad

ISIMAT

Ángulo de

captación 140 º

MENOR SENSIBILIDADMAYOR SENSIBILIDAD

Para ajustar el campo de detección seguir los siguientes pasos:

- Girar los selectores de regulación de retardo de desconexión hasta

el mínimo, y el selector de luminosidad hasta (☼).

- Comprobar la cobertura moviéndose en los límites del campo de

detección.

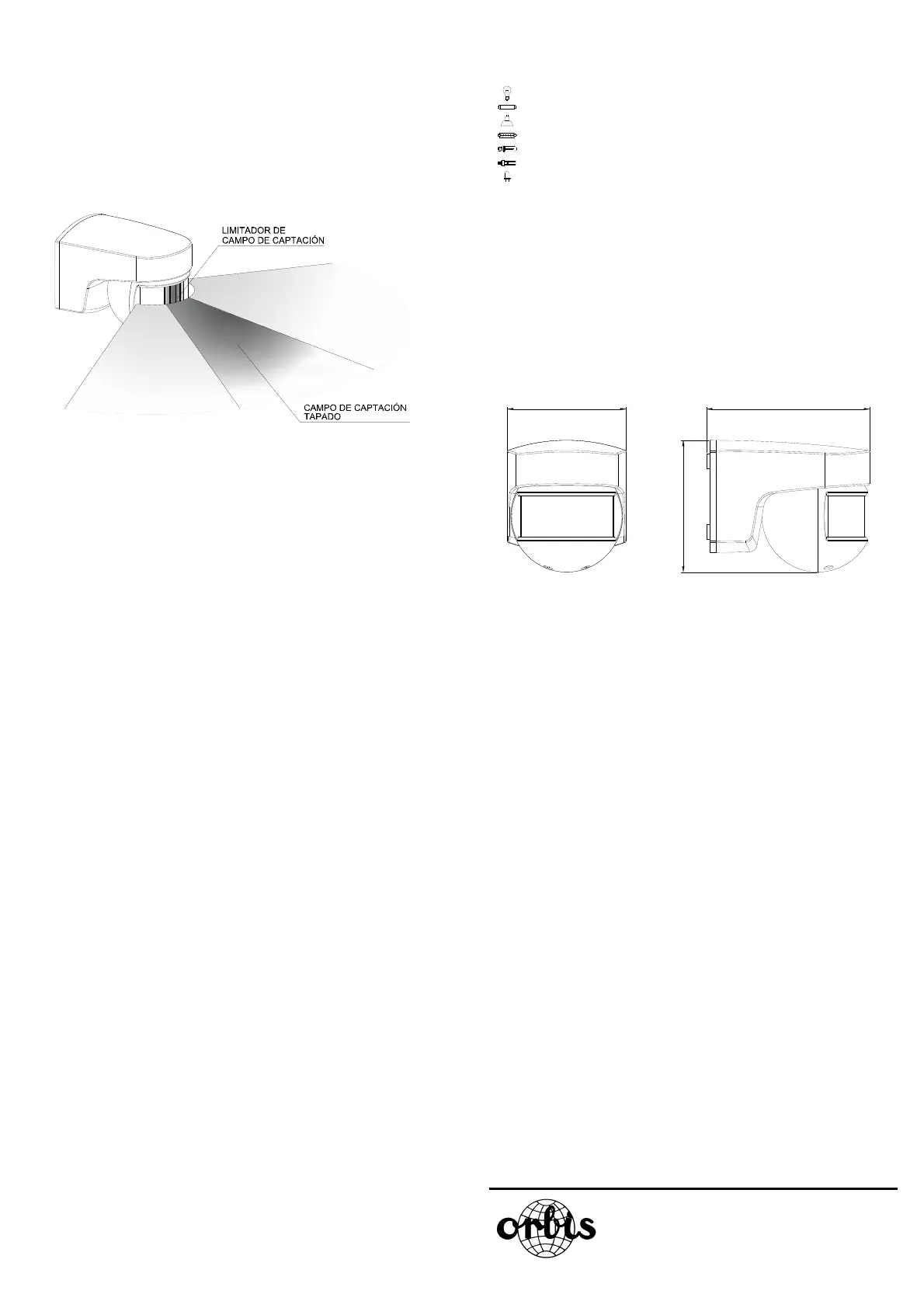

El ISIMAT se suministra con limitadores del área de detección. Cada

limitador esta dividido en 4 sectores, que pueden ser recortados según

necesidades. Para excluir un sector del campo cubra la parte

correspondiente de la lente con los limitadores adaptados a sus

necesidades.

Después de la colocación y ajuste del campo de detección, regular la

luminosidad y el retardo de desconexión requerido.

AJUSTE DE LA LUMINOSIDAD

El ISIMAT puede ser graduado de tal forma que actúe solo cuando las

condiciones de luminosidad están por debajo del nivel seleccionado.

Girando el selector de luminosidad hacia la posición (☼), reaccionará en

cualquier condición de luminosidad. Girando hacia la posición (),

solamente reaccionará en condiciones de muy baja luminosidad.

Para que el ajuste de la luminosidad tenga efecto, es necesario esperar a

que la iluminación se apague.

Para que los cambios realizados en los potenciómetros de ajuste del

equipo tengan efecto, es necesario salir del área de detección y

esperar al apagado de la instalación.

AJUSTE DEL RETARDO DE DESCONEXIÓN

Girando el selector () el retardo de desconexión será:

- Tiempo mínimo de retardo de desconexión: 3 segundos.

- Tiempo máximo de retardo de desconexión: 30 minutos.

Este tiempo se reinicia cada vez que el detector capta.

La sensibilidad de captador puede verse reducida si la temperatura

del objeto a detectar está próxima a la temperatura ambiente.

Una vez finalizada la temporización el ISIMAT tiene un periodo de

inactividad de 2 segundos aproximadamente en los que no detecta.

MODO DE FUNCIONAMIENTO

- El equipo entra en funcionamiento normal después de 30 segundos de

su conexión.

CARACTERÍSTICAS TÉCNICAS

Alimentación 230 V 50 Hz.

Poder de Ruptura

μ 10 A 230 V~ cos =1

Cargas máximas recomendadas

Lámparas incandescentes 2000 W

Fluorescentes 1200 VA

Halógenas Baja Tensión (12 V~) 1200 VA

Halógenas (230 V~) 2000 W

Lámparas bajo consumo (CFL) 1200 VA

Lámparas bajo consumo (Downlights) 1200 VA

Lámparas LED 400 VA

Consumo Propio 6 VA (1 W aprox.)

Rango de luminosidad 5-30-2000 Lux.

Rango de temporización De 3 s a 30 min. aprox.

Ángulo de detección ISIMAT: 140º

Campo de detección Frontal: 12 metros a 20 ºC.

Lateral: 8 metros a 20 ºC.

Temperatura de funcionamiento -20 ºC a +40 ºC

Grado de protección IP 55 según EN 60529

Clase de protección Clase II según EN 60669

en condiciones de montaje

correctas

DIMENSIONES

08/06.2018 A016.13.54551

ORBIS TECNOLOGIA ELECTRICA, S.A.

Lérida, 61 E-28020 MADRID

Teléfono: +34 91 5672277; Fax: +34 91 5714006

E-mail: info@orbis.es

http://www.orbis.es

100
