INTERRUTTORE ORARIO

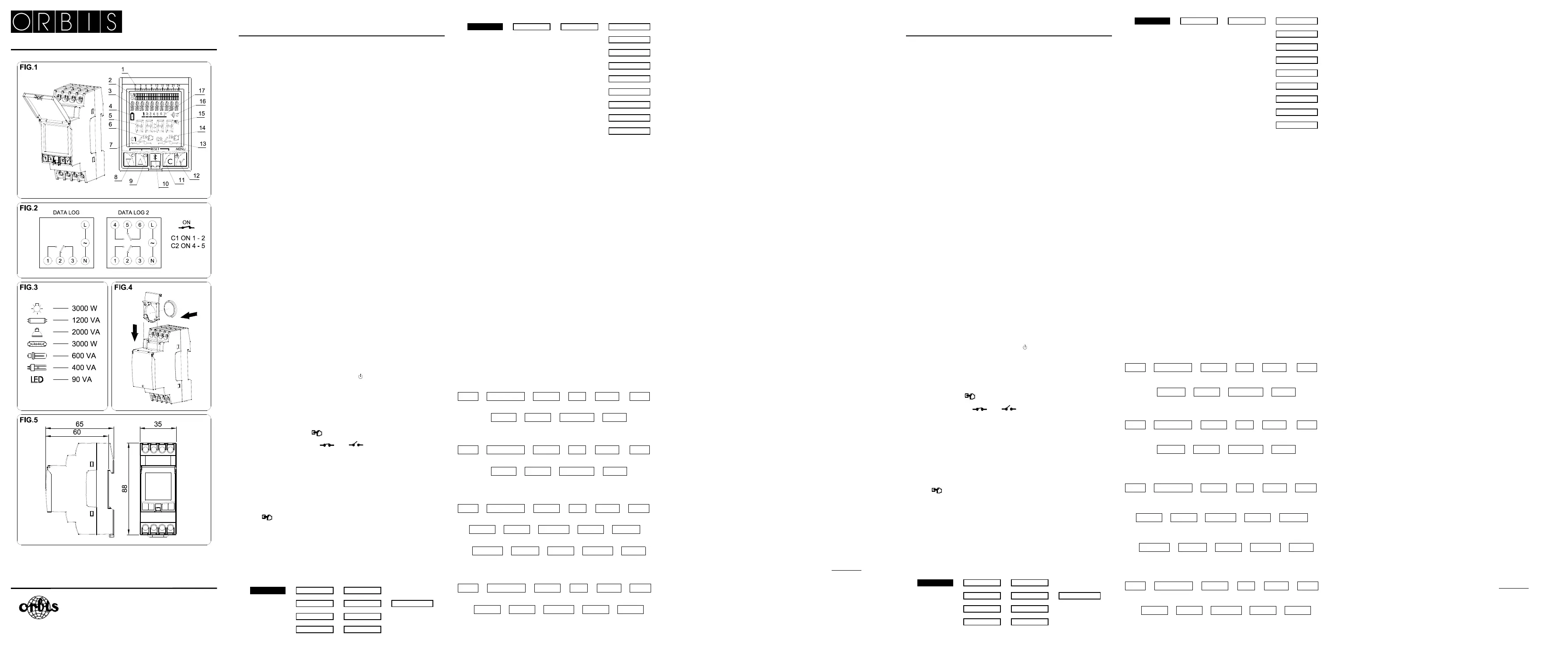

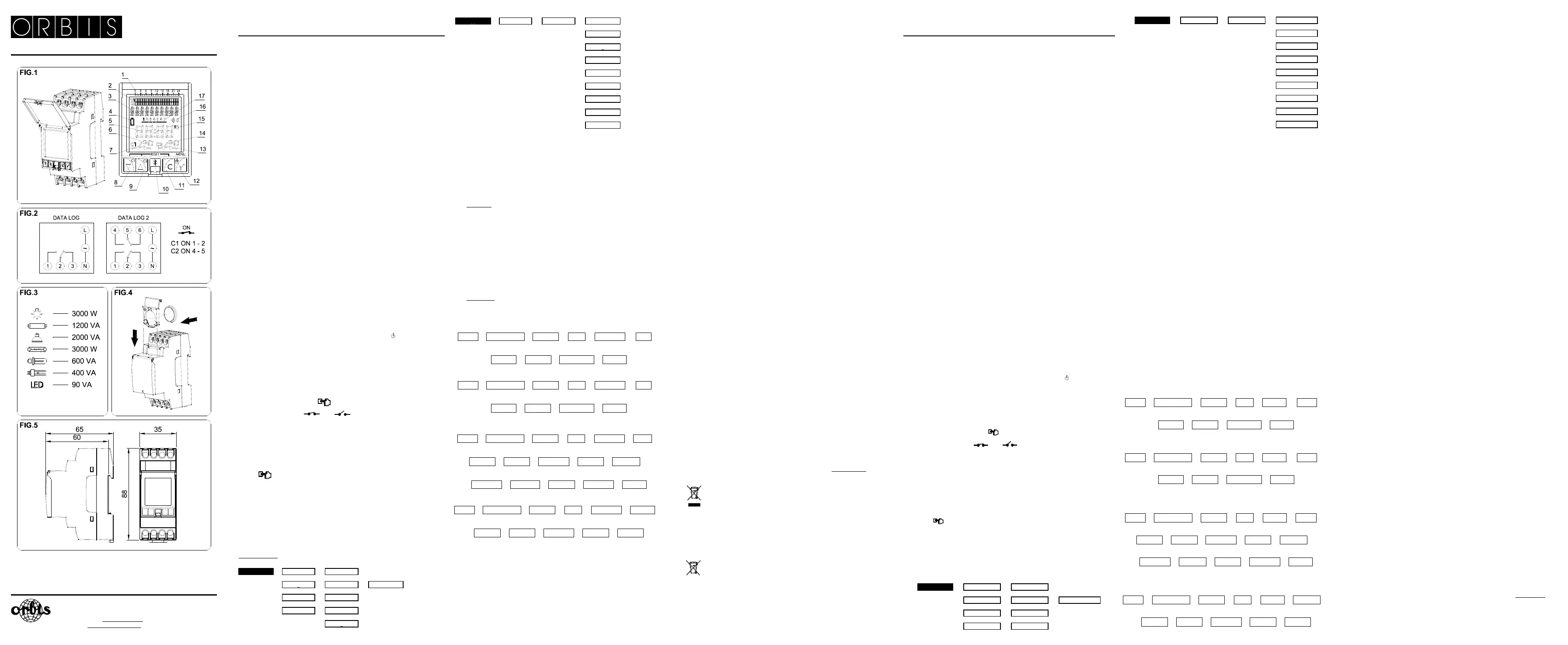

FIG.1
1. Scala del tempo 2. Cronogrammi
3. Linea di testo 4. Simbolo stato batteria carica bassa
5. Campo Ora / Data
6. Funzionamento Manuale “provvisorio” C1
(lampeggiante) / Manuale permanente C1
(fisso)
7. Simbolo stato relè C1
8. Scorrimento verso il basso nei menu /
Azionamento manuale relè C1
9. Scorrimento verso l’alto nei menu /
Azionamento manuale relè C2
10. Annulla operazione / Indietro nel menu
11. OK / Accedi al menu / Attivare il display
senza alimentazione
12. Simbolo stato relè C2
13. Funzionamento Manuale “provvisorio” C2
(lampeggiante) / Manuale permanente C2
(fisso)
14. 12 H / 24 H
15. Simbolo trasferimento dati via Bluetooth 16. Giorni della settimana
ISTRUZIONI PER L’USO
I modelli DATA LOG / DATA LOG 2 sono interruttori orari digitali studiati per attivare/disattivare un carico
elettrico in relazione ad un tempo prefissato. E’ possibile programmare operazioni di breve durata (da 1 a 59
secondi), ON e OFF a una ora fissa e cicli ripetitivi (da 1 a 59 secondi o da 1 minuto a 23 ore e 59 minuti).
Tutto questo è possibile applicarlo al canale C1, e al canale C2 se si dispone del DATA LOG 2.
Dispone inoltre di un’altra serie di funzioni aggiuntive quali l’attivazione automatica dell’ora legale, 4 periodi di
vacanze, luminosità regolabile dello schermo e programmazione tramite Smartphone / Tablet.
I menu sono visualizzabili in varie lingue e presentano nella schermata principale un cronogramma con la
programmazione impostata.
Dispone di 1 (DATA LOG) o 2 (DATA LOG 2) relè in scambio indipendenti e liberi da potenziale, con la
possibilità di programmare fino a 40 operazioni tra il canale 1 e/o il canale 2.
INSTALLAZIONE
AVVERTENZA: Si consiglia di affidare l’installazione del dispositivo ad un installatore qualificato.
PRIMA DI PROCEDERE ALL’INSTALLAZIONE, TOGLIERE L’ALIMENTAZIONE ALL’IMPIANTO.
Un circuito di sicurezza interno protegge il dispositivo da eventuali interferenze. Ciò nonostante, alcuni campi
particolarmente forti possono alterarne il funzionamento. Le interferenze si possono evitare se si tiene conto
delle seguenti regole di installazione:
- Non installare il dispositivo vicino a carichi induttivi (motori, trasformatori, contattori, ecc.)
- È opportuno predisporre una linea separata per l’alimentazione (all’occorrenza, provvista di un filtro di rete).
- I carichi induttivi debbono essere muniti di soppressori di interferenze (varistori, filtri RC).
Se l’interruttore orario viene usato insieme ad altri dispositivi in un impianto, verificare che il sistema così
costituito, funzioni correttamente.
VERIFICARE LA TENSIONE DI ALIMENTAZIONE PRIMA DI COLLEGARE IL DISPOSITIVO ALLA RETE.
MONTAGGIO
Dispositivo a controllo elettronico con montaggio indipendente in armadio di distribuzione, con profilo
simmetrico da 35 mm come da norma EN 60715 (DIN).
CONNESSIONE
Collegare il dispositivo secondo lo schema indicato in FIG. 2.
Rispettare la posizione di Fase e Neutro e verificare i collegamenti effettuati.
Un collegamento errato, può comportare un guasto e conseguentemente, un malfunzionamento del
dispositivo.
MESSA IN FUNZIONE
Quando il dispositivo è alimentato, il display si illumina e visualizza la schermata PRINCIPALE.
Quando manca l’alimentazione da rete, il display rimane spento, mantenendo l’intera programmazione, la data
e l’ora per tutto il periodo dalla riserva di carica (circa 4 anni) garantita dalla pila al litio inserita nel dispositivo.
Se il dispositivo viene installato senza pila, si dispone di una riserva di funzionamento di circa 2 gg.
Quando il dispositivo non è alimentato, premendo il pulsante MENU
, il display si accende
temporaneamente per permettere la programmazione. Se entro 5 secondi non si preme nessun tasto, il
display si spegnerà nuovamente.
Questi dispositivi dispongono di quattro tasti per relativa regolazione e programmazione.
Il display visualizza le seguenti informazioni:
Cronogramma con le operazioni da svolgere nell’arco delle 24 ore (scompare se viene attivata la funzione
vacanze). Un cronogramma per ogni canale con 24 intervalli di tempo (24 ore) in cui ogni segmento
rappresenta 1 ora in posizione ON. Gli spazi “vuoti”, al posto dei segmenti, gli intervalli di OFF.
Il display p2-ha una linea di testo in cui vengono visualizzati alternativamente:
- La data.
- L’eventuale funzionamento PERMANENTE, se attivato.
- L’eventuale periodo VACANZE, se attivato.
L’orario corrente.
Il simbolo di operazione manuale
: Che è lampeggiante se la commutazione manuale è
PROVVISORIA, fisso se la commutazione è di tipo PERMANENTE.
Lo stato dei relè C1 / C2, ON: , OFF:
IMPOSTAZIONI
I dispositivi DATA LOG / DATA LOG 2 sono programmati con le seguenti impostazioni di fabbrica:
x Orario: 24 h
x Cambio ora solare/legale: Automatico (ultima domenica di marzo e ottobre)
x Festivi: NO (i 4 periodi sono disattivati)
x Programmi: Nessuno
AZIONAMENTO MANUALE
Premendo il tasto ź C1 / Ÿ C2 si aprono e si chiudono manualmente i relè in uscita, cambiando
conseguentemente lo stato dei simboli dei contatti NA dei relè indicati nella schermata principale.
Il simbolo
lampeggerà sul display finché non si premerà nuovamente il tasto ź C1 o Ÿ C2
ripristinando lo stato precedente.
PROGRAMMAZIONE
La programmazione si basa su menu e sottomenu utilizzabili per impostare operazioni o regolare il dispositivo.
Si accede al menu generale tramite la schermata principale premendo il tasto ✓. Con i tasti ź e Ÿ si potrà
navigare nei vari menu a cui si accederà premendo il tasto ✓.
Per ritornare al menu precedente, premere il tasto C.
I dati da impostare lampeggiano sulla schermata finchè non si confermano con il tasto ✓.
Di seguito, si riporta la struttura dei menu:
MENU PRINCIPALE
PROGRAMMI
✓
ENTRARE
✓
PXX
Ÿ
✓
CANCELLAR
IMPOSTARE Ÿ CANCELLARE
✓
✓
TUTTO NO TIPO
Ÿ
✓
TUTTO SÌ CANALE
✓
OPERAZION
✓
OROLOGIO Ÿ LINGUA Ÿ AVANZATO
✓
CONTRASTO
Ÿ
PERMANENT
Ÿ
VACANZE
Ÿ
CONTAORE
Ÿ
ORA LEGALE
Ÿ
PASSWORD
Ÿ
12 ore / 24 ore
Ÿ
VERSIONE
PROGRAMMI: Menu per la programmazione delle varie operazioni. Sono disponibili 40 spazi di memoria (da
PROG-01 a PROG-40).
ENTRARE. Premere ✓. Ad accesso avvenuto, fornisce informazioni sui programmi salvati in memoria (da
P-01 a P-40).
Se già esistono alcuni programmi, sul display appare una linea di testo con l’indicazione del primo
programma registrato "P-01" e con il tasto Ÿ si possono poi vedere i successivi programmi memorizzati fino
al primo programma vuoto disponibile, indicato nella linea di testo con “P-XX VUOTO” in alternanza alla
visualizzazione del numero di programmi disponibili nella memoria del dispositivo.
Se non è stato creato alcun programma nella linea di testo sul display appare “P-01 VUOTO” sempre in
alternanza alla visualizzazione del numero di programmi disponibili (in questo caso 40) nella memoria del
dispositivo.
Se si vuole modificare o creare un programma e sufficente spostarsi con i tasti ź o Ÿ, e premere ✓,
selezionando una delle seguenti opzioni:
IMPOSTARE. La schermata visualizza alternativamente: IMPOSTARE e “P-01”…“P-40” con orario,
giorni e stato dei relè lampeggianti, confermando con ✓ si passa alla scelta del tipo di manovra:
TIPO ON: Circuito elettrico collegato acceso ad un’ora fissa;
TIPO OFF: Circuito elettrico collegato spento ad un’ora fissa;
TIPO CICLO: una sequenza di ON e OFF ripetitivi da un inizio ad una fine programmati. Sarà
necessario impostare l’ora, i minuti ed il giorno della settimana dai quali si desidera avviare la
sequenza. A seguire bisogna impostare la durata del ON e del OFF rispettivamente (in ore , minuti o
in secondi). Infine dobbiamo indicare l'ora, i minuti e il giorno della settimana in cui questo ciclo dovrà
avere termine;
TIPO IMPULSO: Circuito elettrico collegato acceso per un istante di tempo pari alla durata
dell’impulso impostata ad una determinata ora fissa del giorno.
Una volta selezionato il tipo di manovra, occorre indicare il canale o i canali (C1, C2 o C1 + C2) con i
quali si intende attuare la programmazione impostata.
A seguire si provvede a selezionare l’ora, i minuti e i giorni della settimana per i quali vogliamo effettuare
la programmazione impostata.
Programmazione dei PERIODI di VACANZA:
Se nel confermare l’ultimo giorno della settimana con il tasto ✓ si tiene premuto quest’ultimo, si
selezionerà tale operazione come periodo di vacanza. Sulla schermata verrà visualizzata la parola
VACANZE. Con i tasti ź e Ÿ si seleziona uno dei 4 periodi festivi.
CANCELLARE. La conferma con il tasto ✓ comporta la cancellazione del programma selezionato. Dato
che tutti i programmi vengono memorizzati in modo progressivo, la cancellazione di un programma può
comportare la modifica dell’assegnazione del numero di ogni programma.
CANCELLARE: Consente di cancellare tutte le operazioni dei 40 programmi in una sola volta.
Programma di accensione alle ore 22:00
TIPO
MENU
✓
PROGRAMMI
✓
ENTRARE
✓
P01
✓
IMPOSTARE
✓
ON
✓
CANALE
Ora e
min.
Giorni settim.
C1 e C2
✓
22:00
✓
Lun…Dom
✓
P01 OK
Programma di spegnimento alle ore 00:00
TIPO
MENU
✓
PROGRAMMI
✓
ENTRARE
✓
P02
✓
IMPOSTARE
✓
OFF
✓
CANALE
Ora e
min.
Giorni settim.
C1 e C2
✓
00:00
✓
Lun…Dom
✓
P02 OK
Programma CICLO, con un ON di 5 secondi e un OFF di 10 secondi, che inizierà alle 6:00 e finirà alle
8:00 per tutta la settimana
TIPO
MENU
✓
PROGRAMMI
✓
ENTRARE
✓
P03
✓
IMPOSTARE
✓
CICLO
✓
CANALE
Da
Ora e min.
Giorni settim.
TEMPO ON
Ora e min.
SECONDI
C1 e C2
✓
06:00
✓
Lun…Dom
✓
00:00
✓
05
✓
TEMPO OFF
Ora e min.
SEGUNDOS
FINO A
Ora e min.
Giorni settim.
00:00
✓
10
✓
08:00
✓
Lun…Dom
✓
P03 OK
Programma IMPULSO, con un ON di 5 secondi che inizia alle 11:30 per tutta la settimana
TIPO
MENU
✓
PROGRAMMI
✓
ENTRARE
✓
P04
✓
IMPOSTARE
✓
IMPULSO
✓
CANALE Ora e min. SECONDI
Giorni
settim.
C1 e C2
✓
11:30
✓
05
✓
Lun…Dom
✓
P04 OK
IMPOSTAZIONI: Menu di configurazione del dispositivo.
OROLOGIO: Regolazione dell’ora del dispositivo. Le variabili da impostare sono:
Anno, mese, giorno, ora e minuto. Calcolo automatico del giorno della settimana.
LINGUA: Menu di selezione della lingua del dispositivo.
AVANZATO: Menu per l’impostazione avanzata dei parametri del dispositivo.
- CONTRASTO: Permette di regolare la luminosità del display su quattro livelli:
MINIMA, BASSA, MEDIA, ALTA o MASSIMA. Selezionare il livello con i tasti ź e Ÿ e confermare con
✓.
- PERMANENTE: Menu per l’impostazione del funzionamento permanente (On / Off) del canale C1 e del
canale C2. Con i tasti ź e Ÿ ci si sposterà nelle varie opzioni: C1: SI Æ C1: NO Æ C2: SI Æ C2: NO.
Confermare con ✓ l’opzione voluta. Impostando il “SI” il dispositivo non terrà conto della
programmazione e manterrà rispettivamente lo stato in cui si trovano i contatti C1 e C2. Viceversa
impostando il “NO”, verrà rispettata la programmazione “automatica”, se esistente, in quanto il menù di
tipo permanente è così, disabilitato.
La posizione del contatto è modificabile manualmente (vedi AZIONAMENTO MANUALE).
- VACANZE: Si possono impostare fino a 4 PERIODI per effettuare le operazioni selezionate nei giorni
di vacanze. Se in un periodo non viene programmata alcuna operazione, i canali rimarranno in
posizione OFF. PERIODO 1 …4
IMPOSTARE: Impostazione del mese, del giorno, dell’ora e del minuto di inizio del periodo e del
mese, giorno, ora e minuto di conclusione del periodo. Tale periodo verrà ripetuto di anno in anno.
CANCELLARE: Cancellazione del periodo selezionato.
- CONTAORE: Menu atto a indicare il tempo di accensione di ogni circuito (in ore). Si potrà azzerare il
contatore di ogni canale se si accede al medesimo con il tasto ✓ e confermare CANCELLARE.
- ORA LEGALE: Consente di inserire l’ora legale e l’ora solare.
ATTIVO: Attiva automaticamente l’ora legale e l’ora solare in funzione della normativa di ogni
Paese (UE: L’ultima domenica di Marzo e l’ultima domenica di Ottobre)
DISATTIVO: Non attiva l’ora legale né l’ora solare.
- PASSWORD: Menu per bloccare o sbloccare la tastiera e impedire l’accesso indesiderato alle
impostazioni del dispositivo.
DISATTIVO: Blocco tastiera disattivato.
ATTIVO: Blocco tastiera attivato. Chiede l’impostazione di un CODICE PIN a 4 cifre. Tale
protezione verrà attivata 30 s dopo essere usciti dalle impostazioni e aver ripristinato il display in
stato di riposo. Da questo momento in poi, se si agisce sulla tastiera, la schermata visualizzerà il
messaggio “CODICE PIN”. Per sbloccare l’accesso al dispositivo, digitare il CODICE PIN impostato
all’attivazione. Si disattiverà la protezione del dispositivo per 10 s, lasso in cui si potrà accedere al
menu di impostazione del dispositivo premendo ✓ o si potranno effettuare altre operazioni. Se
nell’arco di 30 s non si agisce sul dispositivo, il medesimo si bloccherà di nuovo.
- 12 ore – 24 ore: Con i tasti ź e Ÿ, selezionare la modalità di visualizzazione dell’ora. Confermare con ✓.
- VERSIONE: Menu indicante la versione del software del dispositivo.
In caso di programmazione di operazioni simultanee nel tempo, tener conto del fatto che alcune hanno la
precedenza su altre. Di seguito, si riporta l’ordine di precedenza:
MODALITÀ PERMANENTE Æ MANUALE Æ PROG_01 Æ PROG_02 Æ …. Æ PROG_40
RESET AZZERAMENTO
Partendo dalla modalità di riposo (schermata principale), premere il tasto C, tenerlo premuto mentre si agisce
contemporaneamente sui tasti ź e Ÿ per oltre 3 secondi. Il display si spegnerà e si cancellerà l’intera
programmazione. Per eseguire quest’operazione, il dispositivo deve essere alimentato.
Si potrà procedere anche a una cancellazione veloce che non incide sulla programmazione premendo
contemporaneamente i quattro tasti. Per eseguire quest’operazione, il dispositivo deve essere alimentato.
SOSTITUZIONE DELLA PILA. FIG. 4
Il dispositivo dispone di una riserva di funzionamento di 4 anni, mediante pila CR2032 a litio sostituibile. La
sostituzione della batteria è fatto rimuovendo il supporto della batteria posta sul frontale del dispositivo tramite
un cacciavite a testa. Quando la pila è scarica ed il dispositivo è sotto tensione, verrà visualizzato sul display il
simbolo della pila.
N.B. La sostituzione della pila non comporta la cancellazione della programmazione del dispositivo né
dell’orario corrente.
Prima della sostituzione della pila TOGLIERE L’ALIMENTAZIONE AL DISPOSITIVO.
PROGRAMMAZIONE MEDIANTE SMARTPHONE/TABLET
Per poter comunicare con il dispositivo, occorre una chiavetta bluetooth (codice OB709971). Rimuovere il
coperchio frontale e inserire la chiavetta.
La Chiave Bluetooth consente la programmazione ed il controllo degli interruttori orari digitali serie
ORBIS DATA LOG, tramite smartphone / tablet con una APP disponibile per dispositivi Android e iOS,
compatibili con Bluetooth Smart Ready.
- iOS (iPhone 4S o superiore, IPad 3 o superiori)
- Android (versione 4.3 o superiori e dispositivi compatibili con Bluetooth 4.0 LE)
Scaricare l’APP “ORBIS DATA LOG” dal rispettivo store. A installazione avvenuta, attenersi alle istruzioni di
cui all’APP.
CARATTERISTICHE TECNICHE
Tensione nominale: Come riportato sul dispositivo
Tolleranza: ± 10% del valore di tensione nominale riportato
Potere di interruzione: µ 1 p2-x16 (10) A / 250 V~ DATA LOG
µ 2 p2-x16 (10) A / 250 V~ DATA LOG 2
Carichi massimi consigliati (N.A): FIG. 3
Consumo proprio: Max 16 VA Induttivi (1,3 W)
Contatto: AgSnO
2
commutato
Display: A cristalli liquidi retroilluminato
Precisione di funzionamento: ± 1sec./gg a 23 ºC
Variazione della precisione in funzione della T: ± 0,15sec./gg/°C
Riserva di carica: 4 anni (senza alimentazione)
48 h (senza batteria e non collegato alla rete)
Tipo di azione: 1S, 1T, 1U
Classe e struttura del software: Classe A
Spazi di memoria: 40
Nº relè in uscita: 1 relè DATA LOG; 2 relè DATA LOG 2
Tipologia di operazione: ON/OFF, IMPULSO (da 1 a 59 sec.) e CICLO (da 1 a 59
sec. o da 1 min a 23h e 59 min).
Precisione operazione: ± 1 sec.
T di funzionamento: da -10 ºC a +45 ºC
T di stoccaggio: da -20 ºC a +60 ºC
Classe di contaminazione: 2
Grado di protezione: IP 20 come da EN60529
Classe di protezione: II su montaggio corretto
Tensione transitoria d’impulso: 2,5 kV
Temperatura di collaudo: + 80 ºC per 21.2.5
Coperchio di accesso alla tastiera: Sigillabile
Connessione: Mediante morsetto con foro per conduttori aventi sezione
massima 4 mm²
Pila: CR2032 – 3 V – 220 mAh
Dimensione involucro dispositivo: 2 moduli DIN (35 mm) FIG. 5
AVVERTENZA:
Questo interruttore orario p2-ha in dotazione una pila il cui contenuto può essere nocivo per l’ambiente. Non
smaltire il prodotto senza aver prima provveduto alla rimozione della pila e al suo conferimento in un apposito
contenitore per relativo riciclo oppure provvedere alla sua spedizione al produttore.
Soggetto a modifiche di carattere tecnico – Ulteriori informazioni sul sito: www.orbisitalia.it
INFORMATIVA SUL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELL’ART. 26 DEL DECRETO
LEGISLATIVO 14 MARZO 2014, N. 49 "ATTUAZIONE DELLA DIRETTIVA 2012/19/UE SUI RIFIUTI DI
APPARECCHIATURE ELETTRICHE ED ELETTRONICHE (RAEE)"
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita
utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli
idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.
In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento
dell’acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m
2
è inoltre possibile consegnare gratuitamente,
senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o
riciclo dei materiali di cui è composta l’apparecchiatura.
INFORMATIVA SUL CORRETTO SMALTIMENTO DEL PRODOTTO NEL RISPETTO DELLA DIRETTIVA
2006/66/CE E RELATIVI DECRETI LEGISLATIVI DI ATTUAZIONE NAZIONALI
Il prodotto contiene una batteria il cui contenuto può essere nocivo per l’ambiente e alla salute umana. Non smaltire il prodotto senza
aver prima provveduto alla rimozione della batteria e al suo conferimento in un apposito contenitore nel rispetto delle normative
vigenti.
DATA LOG / DATA LOG 2
ORBIS TECNOLOGÍA ELÉCTRICA S.A.
Lérida, 61 E-28020 MADRID
Tel.: + 34 91 567 22 77 Fax + 34 91 571 40 06
E-mail: info@orbis.es
http://www.orbis.es
FRA
INTERRUPTEUR HORAIRE
1. Échelle de temps 2. Chronogrammes
3. Ligne de texte 4. Symbole niveau de pile bas
5. Heure / Date
6. Actionnement manuel C1 (clignotement) /
Manuel permanent C1 (fixe)
7. Symbole d'état du relais du C1
8. Descendre à travers le menu / Actionnement
manuel C1
9. Monter à travers le menu / Actionnement
manuel C2
10. Connecteur clé Bluetooth
11. Annuler option / En arrière dans le menu
12. Accepter option / Entrer dans le menu /
Allumer équipement sans alimentation
13. Symbole d'état du relais du C2
14. Actionnement manuel C2 (clignotement) /
Manuel permanente C2 (fixe)
15. 12 H / 24 H 16. Symbole de transfert
17. Jours de la semaine
INSTRUCTIONS D’EMPLOI
Le DATA LOG / DATA LOG 2 est un interrupteur horaire numérique conçu pour le contrôle de
n’importe quelle installation électrique.
Il incorpore la possibilité de réaliser différents types de manœuvres : ON et OFF à une heure fixe,
des manœuvres de courte durée ou des pulsations (de 1 à 59 secondes), et des cycles répétitifs (de
1 à 59 secondes) ou de 1 minute à 23 heures et 59 minutes). Toutes pourront s'appliquer au canal
C1, et au C2 si on ne dispose pas du DATA LOG 2.
D'autre part, il dispose d'une autre série de fonctions additionnelles comme : changement
automatique d’horaire d'été – hiver, 4 périodes de vacances, luminosité ajustable de l'écran et
programmation depuis Smartphone / Tablet.
Les menus peuvent apparaître en plusieurs langues et ils présentent à l’écran un chronogramme qui
montre la programmation du jour actuel.
Il dispose de 1 (DATA LOG) ou 2 (DATA LOG 2) circuits commués indépendants et libres de
potentiel qui permettent la programmation de jusqu'à 40 manœuvres entre le canal 1 et/ou le canal 2.
INSTALLATION
ATTENTION : L'installation et le montage des appareils électriques doivent être réalisés par un
installateur autorisé.
AVANT DE PROCÉDER À L'INSTALLATION DÉCONNECTER L'ALIMENTATION.
L'appareil est internement protégé contre les interférences par un circuit de sécurité. Cependant,
certains champs particulièrement forts peuvent arriver à altérer son fonctionnement. Les
interférences peuvent être évitées si l’on tient en compte les règles d'installation suivantes :
- L'appareil ne doit pas s'installer près de charges inductives (moteurs, transformateurs, contacteurs, etc.)
- Il convient de prévoir une ligne séparée pour l'alimentation (si cela est nécessaire, pourvue d'un
filtre de réseau).
- Les charges inductives doivent être pourvues de suppresseurs d’interférences (varistor, filtre RC).
Si l'interrupteur horaire s'emploie en combinaison avec d'autres dispositifs dans une installation, il est
nécessaire de vérifier que l’ensemble ainsi constitué ne génère pas de perturbations parasites.
RÉTABLIR L'ALIMENTATION QUAND L'ÉQUIPEMENT SERA TOTALEMENT INSTALLÉ.
MONTAGE
Dispositif de contrôle électronique de montage Indépendant dans une armoire de distribution, avec
profil symétrique de 35 mm, selon norme EN 60715 (Rail DIN).
CONNEXION
Connecter l'alimentation selon le schéma de la FIG.2.
Il est nécessaire de respecter la position de Phase et Neutre, en vérifiant les connexions réalisées.
Une connexion erronée peut détruire l'appareil.
MISE EN SERVICE
Pour que le dispositif puisse exécuter le contrôle de l'installation IL EST NÉCESSAIRE QU'IL SOIT
ALIMENTÉ, quand cela se produit, le display s'allumera et l'écran PRINCIPAL apparaîtra.
Quand l'équipement se trouve sans alimentation, le display demeure éteint, toute la programmation
et la date et l’heure se maintenant pendant la période de réserve de marche (4 ans), grâce à la pile
incorporée de lithium. En cas d’être installé sans pile, l'équipement dispose d'une réserve de marche
de sécurité d’environ 48 heures.
Avec l'équipement sans alimentation, en appuyant sur la touche MENU
, le display s'allume
temporairement pour permettre sa programmation. Si au bout de 5 secondes, aucune touche n'a été
appuyée, le display s'éteindra à nouveau.
Ces équipements disposent de quatre touches pour leur ajustage et programmation.
L'information suivante est montrée dans le display :
Chronogramme avec les manœuvres de ce jour (excepté les jours fériés). Chronogramme pour
chaque canal avec 24 divisions dans lequel chaque segment représente 1 heure en état ON.
Le display a une ligne de texte où s’alternera la visualisation de :
Date actuelle Æ Fonctionnement PERMANENT Æ Période DE FÊTE active
Heure complète
Symbole de manœuvre manuelle
. En cas d'être activée, une commutation manuelle
apparaît en train de clignoter et si la commutation est PERMANENTE le symbole apparaît fixe.
État des circuits C1 / C2: ON
, OFF
CONFIGURATION
Les DATA LOG / DATA LOG 2 sortent programmés d'usine en date et heure actuelle, et configurés
de la manière suivante :
x Mode Horaire : 24 h
x Changement I-V Automatique (dernier dimanche de mars)
x Changement V-I Automatique (dernier dimanche d’octobre)
x Fériés : NON (les 4 périodes désactivées)
x Programmes : Aucun
ACTIONNEMENT MANUEL
Active ou désactive, en inversant temporairement de façon manuelle l'état des circuits depuis l'écran
principal, en appuyant sur la touche ź C1 ou Ÿ C2.
Le symbole
apparaîtra en clignotant à l’écran sur le canal manipulé jusqu'à ce que nous
appuyions à nouveau sur la touche ź C1 ou Ÿ C2, en revenant à l’état antérieur.
PROGRAMMATION
La programmation est basée sur des menus et des sous-menus par lesquels nous pouvons nous
déplacer pour programmer des manœuvres ou pour réaliser des ajustages au dispositif. On accède
au menu principal depuis l'écran de repos en appuyant sur la touche ✓. Avec les touches ź et Ÿ
nous nous déplacerons à travers les différents menus et en appuyant sur la touche ✓ nous entrerons
dans ceux-ci. Pour retourner au menu antérieur nous appuyons sur la touche C.
Les données à programmer apparaissent à l’écran toujours en train de clignoter.
La structure des menus est la suivante :
ROGRAMMES
✓
ENTRER
✓
PXX
Ÿ
✓
EFFACER
ÉDITER
Ÿ
EFFACER
✓
✓
TOUS NON
TYPE
Ÿ
✓
TOUS OUI
CANAL
AJUSTAGES
✓
HORLOGE
Ÿ
LANGUE
Ÿ
AVANCÉ
✓
LUMINOSITÉ
Ÿ
PERMANENTE
Ÿ
FERIES
Ÿ
COMPTEURS
Ÿ
STATION
Ÿ
CODE PIN
Ÿ
12 H / 24 H
Ÿ
VERSION
PROGRAMMES. C'est le menu où l’on programme les différentes manœuvres Il y a 40 espaces de
mémoire (de P-01 à P-40).
ENTRER. Nous entrons en appuyant sur ✓, et avec les touches ź et Ÿ nous nous déplaçons à
travers les différents programmes gardés en mémoire.
Si, en entrant dans ce menu, il existait déjà une programmation, le premier programme enregistré :
“P-01” apparaît dans la ligne de texte du display, et avec la touche Ÿ nous pouvons monter à
travers les différents programmes qui sont gardés jusqu'à arriver au premier programme vide, dans
lequel se montrera dans la ligne de texte du display “P-XX VIDE” en s’alternant avec le nombre de
programmes qui demeurent disponibles dans la mémoire de l'appareil.
Si, en entrant dans ce menu, il n’existait aucun programme créé, dans la ligne de texte du display
apparaîtra : “P-01 VIDE” en s’alternant avec “IL EN RESTE 40” en faisant référence aux espaces
de mémoire libre.
Si nous voulons modifier ou créer un programme nous nous déplacerons jusqu'à lui avec les
touches ź et Ÿ, et nous appuyons sur ✓. Ensuite, avec les touches ź et Ÿ nous sélectionnons
une des options suivantes :
- EDITER. D’ici on choisit le type de manoeuvre que l’on réalisera dans le programme sélectionné.
En appuyant sur ✓ “TYPE ON” apparaîtra à l’écran et avec la touches ź et Ÿ nous pouvons
changer le type de manoeuvre. Les manœuvres peuvent être :
TYPE ON. Allumage du circuit connecté à une heure fixe.
TYPE OFF. Arrêt du circuit connecté à une heure fixe.
TYPE CYCLE. Les manœuvres de ON et OFF qui se réalisent à plusieurs reprises depuis un
commencement jusqu’à leur fin. Pour programmer le commencement du cycle il faut indiquer
l'heure, les minutes, et les jours de la semaine auxquels commencera ce cycle. Ensuite il faut
spécifier la durée du ON et de l'OFF respectivement (en heures, minutes ou en secondes).
Finalement il faut indiquer l'heure, les minutes, et les jours de la semaine auxquels ce cycle
cessera d'agir.
TYPE PULSATION. Allumage du circuit d'une pulsation de durée déterminée à une heure fixe
du jour.
Une fois choisi le type de manoeuvre, il faut sélectionner le canal ou les canaux qu’il affectera
(C1, C2 ou C1 + C2).
Ensuite les heures de commencement de manœuvres et le reste des temps nécessaires selon la
manoeuvre choisie sont demandés.
Programme de PÉRIODES DE FÊTE
Si en validant le dernier jour de la semaine avec la touche ✓ nous la maintenons appuyée, nous
sélectionnons cette manoeuvre comme de férié, le mot FÉRIÉ apparaît à l’écran DE FÊTE et
avec les touches ź et Ÿ nous sélectionnons une des 4 périodes de fête.
- EFFACER. En validant avec ✓ le programme sélectionné s'efface. Comme tous les programmes
sont stockés de façon consécutive, le fait d’effacer un programme peut supposer que
l'assignation du numéro de chaque programme change.
EFFACER. Il permet de réaliser l’effacement de toutes les manœuvres des 40 programmes en un
seul pas.
Nous choisissons de réaliser un programme d'allumage à 10 heures du soir
TYPE
MENU
✓
PROGRAMMES
✓
ENTRER
✓
P01
✓
ÉDITER
✓
ON
✓
CANAL
Heure et
min
Jours de
semaine
C1 et C2
✓
22:00
✓
Lun…Dim
✓
P01 OK
Nous choisissons de réaliser un programme d’arrêt à 12 du soir
TYPE
MENU
✓
PROGRAMMES
✓
ENTRER
✓
P02
✓
ÉDITER
✓
OFF
✓
CANAL
Heure et
min
Jours de
semaine
C1 et C2
✓
00:00
✓
Lun…Dim
✓
P02 OK
Nous choisissons de réaliser un programme de cycle, avec un ON de 5 secondes et un OFF
de 10 secondes qui commencera à 6:00 et finira à 8:00 pendant toute la semaine
TYPE
MENU
✓
PROGRAMMES
✓
ENTRER
✓
P03
✓
ÉDITER
✓
CYCLE
✓
CANAL
DEPUIS
Heure et min.
Jours de
semaine
TEMPS ON
Heure et min.
SECONDES
C1 y C2
✓
06:00
✓
Lun…Dom
✓
00:00
✓
05
✓
TEMPS OFF
Heure et min.
SECONDES
JUSQU’À
Heure et min.
Jours de
semaine
00:00
✓
10
✓
08:00
✓
Lun…Dim
✓
P03 OK
Nous choisissons de réaliser le programme de pulsations qui réalisera un ON de 5 secondes
qui commencera à 11:30 heure pendant toute la semaine
TYPE
MENU
✓
PROGRAMMES
✓
ENTRER
✓
P04
✓
ÉDITER
✓
PULSATION
✓
CANAL
Heure et
min.
SECONDES
Jours de
semaine
C1 et C2
✓
11:30
✓
05
✓
Lun…Dim
✓
P04 OK
AJUSTAGES. C'est le menu où le dispositif se configure.
HORLOGE. Elle établit l'heure de l'équipement. Les variables à configurer sont (dans cet ordre) :
Année, mois, jour, heure, et minute. Le jour de la semaine se calcule automatiquement.
LANGUE. C'est le menu où l’on choisit la langue de l'appareil.
AVANCÉ. C'est le menu où l’on peut réaliser la majeure part des configurations de l'appareil.
- LUMINOSITÉ. Menu dans lequel nous pouvons sélectionner la luminosité du display. MINIMUM,
BAS, MOYEN, HAUT ou MAXIMUM. La luminosité de l’écran est celle qui restera ajustée si nous
validons le niveau visualisé.
- PERMANENT. C'est le menu par lequel nous pouvons fixer un fonctionnement permanent (ON
ou OFF) du canal C1 et du canal C2. Avec les touches ź et Ÿ nous nous déplaçons à travers
les différentes options : C1 : OUI Æ C1 : NON Æ C2 : OUI Æ C2 : NON. Nous validons avec ✓
l'option que nous souhaitons. L'équipement ne fera aucun cas de la programmation de
manœuvres pour le canal sélectionné en cas de choisir l'OPTION OUI.
On peut changer la position du contact manuellement (voir ACTIONNEMENT MANUEL).
- FÉRIÉS. Il a 4 PÉRIODES à pouvoir programmer, pour réaliser les manœuvres sélectionnées
dans la programmation de PÉRIODES DE FÊTE. Si dans une période aucune manoeuvre n'est
programmée, dans ladite période les canaux restent en OFF. PÉRIODE 1 … 4
ÉDITER. On y programme le mois, jour, heure et minute de commencement de la période et le
mois, jour, heure et minute de fin de la période. Cette période se répétera une année après
l’autre.
EFFACER. La période sélectionnée s'efface.
- COMPTEURS. Menu dans lequel s’indique le temps de l'allumage de chaque circuit (en heures).
En entrant dans le compteur de chaque canal avec la touche ✓ celui-ci peut être mis à zéro.
Sélectionner EFFACER OUI et valider.
- SAISON. Elle permet d'ajuster le changement d'heure par le passage de l'été à l’hiver ou vice
versa.
ACTIF. Il réalise automatiquement le changement horaire été - hiver, selon la législation de
chaque pays. (UE le dernier dimanche de mars et le dernier dimanche d'octobre)
INACTIF. Il ne réalise pas le changement d'horaire.
- CODE PIN. Menu pour l'activation ou désactivation du blocage du clavier pour empêcher l'accès
non souhaité à la configuration de l'appareil.
INACTIF. Blocage du clavier désactivé.
ACTIF. Blocage du clavier activé. Et il demande que nous programmions un CODE PIN de 4
chiffres. Cette protection s'activera 30 secondes après être sortis des ajustages et revenus au
display en état de repos. À partir de ce moment si l’on appuie sur le clavier, le message
“CODE PIN” apparaîtra à l’écran. Pour débloquer l'accès à l'équipement, nous devrons
introduire le CODE PIN programmé dans son activation. L'équipement demeurera déprotégé
pendant 10 secondes. Pendant ce temps nous pourrons accéder au menu de configuration ou
à n'importe quelle autre manipulation de l'appareil en appuyant ✓. Après 30 secondes sans
manipuler l'équipement, celui-ci se bloque à nouveau.
- 12H – 24H. Avec les touches ź et Ÿ nous sélectionnons le mode en lequel nous souhaitons
visualiser l'heure. Nous validons la sélection avec ✓.
- VERSION. Menu dans lequel s’indique la version de logiciel de l'appareil.
Si l’on programme des manœuvres qui coïncident dans le temps il faut tenir en compte que certaines
sont prioritaires par rapport à d’autres. L'ordre de priorité est le suivant :
MODE PERMANENT Æ MANUEL Æ PROG_01 Æ PROG_02 Æ …. Æ PROG_40
RESET. MISE À ZÉRO
En partant du mode de repos (écran principal), appuyer sur la touche C et en la maintenant
enfoncée, appuyer sur les touches ź et Ÿ simultanément pendant plus de 3 secondes, le display
s'éteint, toute la programmation s'efface. L'équipement doit être alimenté.
On peut aussi réaliser un effacement rapide qui n’affecte pas la programmation en appuyant
simultanément sur les quatre touches. L'équipement doit être alimenté.
REMPLACEMENT DE LA PILE. FIG.4
L’équipement dispose d’une réserve de marche de 4 ans, grâce à une pile CR2032 au lithium
remplaçable. Le remplacement de la pile se fait en retirant le support de pile placé à l'avant de
l'appareil à l'aide d'un tournevis à tête plate. Respectez la polarité de la batterie indiquée sur le
support de batterie. Lorsque la pile est épuisée et que le dispositif est alimenté, le symbole de la pile
s’affiche à l’écran.
REMARQUE : lorsque la pile est remplacée, ni la programmation de l’équipement, ni l’heure actuelle
ne sont perdues.
POUR LE REMPLACEMENT DE LA PILE, METTEZ L’APPAREIL HORS TENSION.
PROGRAMMATION AU MOYEN DE SMARTPHONE/TABLET
La clé bluetooth est requise pour la communication avec le dispositif. Retirer le couvercle frontal et
insérer la clé.
Pour réaliser cette programmation un dispositif Android est requis (bluetooth 4.0) ou iPhone (4S ou
supérieur) et se décharger l'app “ORBIS DATA LOG” depuis le Market correspondant. Une fois
installée suivre les instructions indiquées dans l'App.
CARACTÉRISTIQUES TECHNIQUES
Tension et fréquence nominale Selon indication dans l’appareil
Tolérance ± 10%
Pouvoir de rupture : DATA LOG: µ 16 (10) A / 250 V~
DATA LOG 2: µ 2x16 (10) A / 250 V~
Charges maximales recommandées (N.A) : FIG.3
Consommation propre Maximum 16 VA (1,3 W)
Contact AgSnO
2
commué.
Visualiseur En cristal liquide rétroilluminé
Précision de marche ± 1 s / jour à 23 ºC
Variation de la précision avec la Tª ± 0,15 s / ºC / 24 h
Réserve de marche 4 ans (au moyen de pile et sans connexion au réseau)
48 h (sans pile et sans connexion au réseau)
Type d’action 1S, 1T, 1U
Classe et structure du logiciel Classe A
Espaces de mémoire 40
Nº de canaux 1 canal DATA LOG; 2 canaux DATA LOG 2
Types de manoeuvre ON/OFF, PULSATION (de 1 à 59 sec) et CLOS (de 1 à 59
sec ou de 1 min à 23h et 59 min).
Précision de la manoeuvre ± 1 seconde
Tº de fonctionnement -10 ºC à +45 ºC
Tº de transport et stockage -20 ºC à +60 ºC
Situation de pollution 2
Degré de protection IP 20 selon EN60529
Classe de protection II en montage correct
Tension transitoire d’impulsion 2,5 kV
Température pour l’essai de la boule + 80 ºC pour 21.2.5
Couvercle d’accès au clavier Possibilité d’accès protégé
Connexion Au moyen de borne à trou pour conducteurs de section
maximale 4 mm²
Pile CR2032 - 3 V - 220 mAh
Dimension de l’enveloppe 2 modules DIN (35 mm) FIG.5
ATTENTION :
Cet interrupteur horaire incorpore une pile dont le contenu peut être nocif pour l'environnement. Ne
vous défaites pas du produit sans prendre la précaution de démonter la pile et de la déposer dans un
conteneur approprié pour son recyclage, ou bien remettre le produit au fabricant.
Sujet à des changements techniques – information additionnelle sur : www.orbis.es
