Thank you for choosing a solar fan from
Phaesun solar fan.
The areas of application for this fan are very diverse: Whether in
the agricultural sector for the ventilation of e.g. chicken coops or
for the general ventilation of rooms with little independent air
circulation such as greenhouses, conservatories or occasionally
used garden sheds. Also suitable for installation in caravans or
garages.
PRODUCT FEATURES
• Runs fully automatically and reliably even in very poor
light conditions
• solar-powered, no electricity connection necessary, simple
installation
• avoids heat accumulation through effective ventilation
prevents mould formation, condensation, mildew and
counteracts musty, stale air
• Noiseless and vibration-free operation
• Protected against splash and rain water
• Supply air or exhaust air operation possible
• UV-resistant, made of solid ABS plastic
• Metal protection grille made of stainless steel against
insects and coarse dirt
• Volume flow: 65 m3/h - Dimensions: 214 x 240 x 186mm
• Power consumption: 1.2 W
• Voltage: 2 VDC
Mounting
Supply and exhaust air operation
The solar fan can be used for both supply and exhaust ventila-
tion. Two rotor blades are supplied, whereby one is pre-moun-
ted at the factory for exhaust air operation. Note: The exhaust
air rotor is white and without inscription, the rotor for supply air
operation is grey and is inscribed with the "Intake fan blade".
Vielen Dank, dass Sie sich für einen Solarlüfter von
Phaesun entschieden haben.
Die Einsatzgebiete für diesen Lüfter sind sehr vielfältig: Ob im
landwirtschaftlichen Bereich zur Ablüftung von z.B. Hühnerstäl-
len oder zur allgemeinen Belüftung von Räumen mit geringer
eigenständiger Luftzirkulation wie Gewächshäusern, Wintergär-
ten oder gelegentlich genutzten Gartenhäusern. Auch geeignet
zum Einbau in Wohnwagen oder Garagen.
PRODUKTMERKMALE
• läuft vollautomatisch und zuverlässig auch bei sehr
• schlechte Lichtverhältnissen
• solarbetrieben, kein Stromanschluss notwendig, einfache
Montage
• vermeidet Hitzestau durch effektive Belüftung verhindert
Schimmelbildung, Kondensation, Mehltaubildung und wirkt
muffiger, abgestandener Luft entgegen
• arbeitet geräusch- und vibrationslos
• Spritz- und Regenwasser geschützt
• Zuluft- oder Abluftbetrieb möglich
• UV beständig, aus solidem ABS-Kunststoff
• Metallschutzgitter aus rostfreiem Edelstahl gegen Insekten
und groben Schmutz
• Volumenstrom: 65 m /h - Maße: 214 x 240 x 186mm3
• Leistungsaufnahme: 1,2 W
• Spannung: 2 VDC
MONTAGE
Zu- und Abluftbetrieb
Der Solarlüfter kann sowohl zur Zulüftung als auch zur Ablüf-
tung verwendet werden. Es werden zwei Rotorblätter mitgelie-
fert, wobei werksseitig eines für den Abluftbetrieb vormontiert
ist. Hinweis: Der Abluftrotor ist weiß und ohne Aufschrift, der
Rotor für den Zuluftbetrieb ist grau und ist mit der „Intake fan
blade“ beschriftet.
380123, 380124• 11/2022
Ventilation Kit
Fresh Breeze
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Phone +49
(
8331
)
990 42 0 · Fax +49
(
8331
)
990 42 12 | info
@
phaesun.com · www.phaesun.com

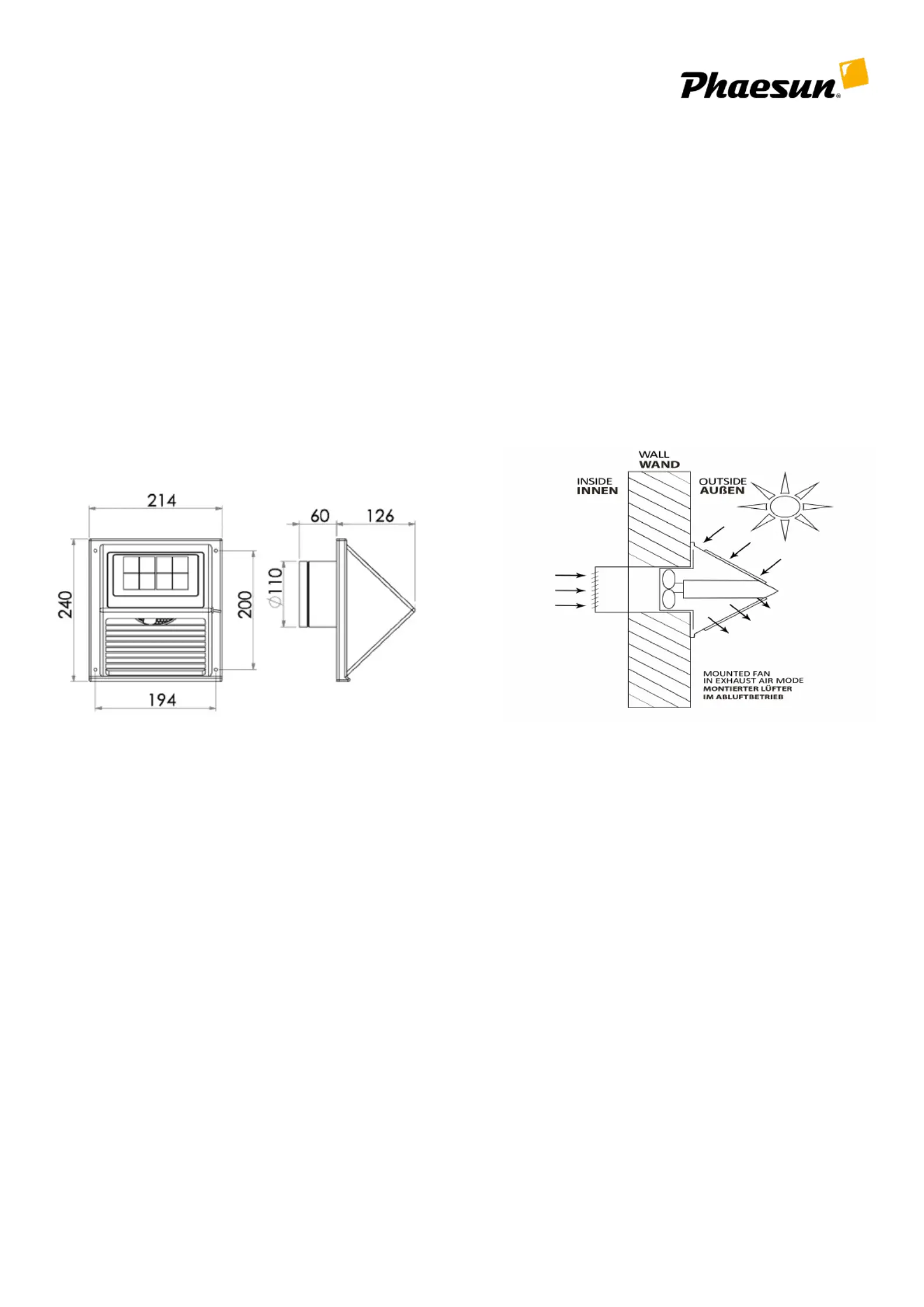

The fan can be easily mounted on a wall with the screws
provided.
Its external dimensions are 210 x 240mm. The pipe diameter of
the spigot is 110mm, so the cross-section of the wall hole should
be at least 110mm. If the length of the air tunnel is longer than
the solar fan nozzle, a pipe can easily be used to extend it.
The photovoltaic cells should be oriented upwards (cf. illustra-
tion) in order to make optimal use of the solar radiation. The
The opening for the air transport then points downwards and
thus prevents the penetration of rainwater.
SCOPE OF DELIVERY
• 1 solar fan
• 1 grey supply air rotor and 1 white exhaust air rotor
• 4 mounting screws and dowels
• Removable stainless steel protective grille
Phaesun wishes you lots of fun and above all sun!
Der Lüfter kann einfach auf eine Wand mit den mitgelieferten
Schrauben montiert werden.
Seine Außenmaße betragen 210 x 240mm. Der Rohrdurch-
messer des Stutzens beträgt 110mm, sodass der Querschnitt
der Wandbohrung mindestens 110mm betragen sollte. Falls die
Länge des Lufttunnels länger als der Solarlüfterstutzen ist, kann
problemlos ein Rohr zur Verlängerung verwendet werden.
Die Photovoltaikzellen sind nach oben auszurichten (vgl. Abbil-
dung) um die Sonnenstrahlung optimal zu nutzen. Die
Öffnung für den Lufttransport zeigt dann nach unten und ver-
hindert so das Eindringen von Regenwasser.
LIEFERUMFANG
• Solarlüfter
• 1 grauer Zuluft- sowie 1 weißer Abluft Rotor
• 4 Montageschrauben sowie Dübel
• Abnehmbares Schutzgitter aus Edelstahl
Viel Spaß und vor allem Sonne wünscht Ihnen Phaesun!
WALL MOUNTING | WANDMONTAGE
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Phone +49
(
8331
)
990 42 0 · Fax +49
(
8331
)
990 42 12 | info
@
phaesun.com · www.phaesun.com
Changing the rotor blades is quick and easy:
• Pull off the round cover with the protective grille on the
back.
• the rotor is now freely accessible and can be pulled straight
off and replaced. Proceed with caution and make sure that
the rotor scar is not bent or damaged.
Refit the cover. This protects against penetrating pollen, coarse
dirt or annoying insects.
Der Wechsel der Rotorblätter ist schnell und einfach:
• Ziehen Sie die runde Abdeckung mit dem Schutzgitter auf
der Rückseite ab
• der Rotor ist nun frei zugänglich und kann gerade abgezo-
gen und ausgetauscht werden. Dabei ist mit Vorsicht vor-
zugehen und darauf zu achten, dass die Rotornarbe nicht
verbogen oder beschädigt wird.
Montieren Sie die Abdeckung wieder. Diese schützt vor eindrin-
genden Pollen, groben Schmutz oder lästigen Insekten.
