MNR 9051462 / 2010-08-13www.phoenixcontact.com

DEUTSCHENGLISHFRANÇAISESPAÑOL

Einbauanweisung für den Elektroinstallateur

Installation notes for electrical personnel

Instructions d’installation pour l’électricien

Instrucciónes de montaje para el instalador eléctrico

Istruzioni di installazione per l'elettricista

Instruções de instalação para o eletricista

Elektrik tesisatçı ıs için montaj talimatı

Инструкция по монтажу для электромонтажника

电气人员安装提示

PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

Dok.-Nr.: 83108245 - 01© PHOENIX CONTACT 2010 10427901

CONTACTRON bridge

BRIDGE-...

1. Short description

Loop bridge for simplified infeed and loop-

through of the three phases L1, L2, L3.

The loop bridge is suitable for CONTACTRON

modules of the following series, with a housing

width of 22.5 mm:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Notes on connection

CAUTION: Danger to life!

Never carry out work when mains vol-

tage is present!

• Insert the connector of the loop bridge into the

open screw connections (L1, L2, L3) of a

CONTACTRON device and subsequently

screw tight the connections.

• Make sure that the connector is fixed securely.

Depending on the loop bridge used, you can

bridge between two and ten devices (Fig. 1).

WARNING:

Dangerous contact voltage caused by

connectors that are not connected!

Always use the appropriate loop bridge for

the number of devices to be bridged.

When using the loop bridge, observe the

max. device distance of 22.5 mm!

Pont CONTACTRON

BRIDGE-...

1. Description succincte

Pontage à boucle destiné à faciliter l'alimentation

et la mise en boucle des trois phases L1, L2, L3.

Le pontage à boucle est adapté aux modules

CONTACTRON au boîtier de pas 22,5 mm des

séries suivantes :

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Consignes de raccordement

ATTENTION : Danger de mort !

Ne jamais travailler sur un appareil

sous tension secteur !

• Enficher le connecteur du pontage à boucle

dans les connexions vissées ouvertes (L1, L2,

L3) d'un appareil CONTACTRON puis serrer

les connexions.

• Vérifier que le connecteur est bien fixé.

Les différents modèles de pontage permettent de

ponter entre deux et dix appareils (Fig. 1).

AVERTISSEMENT :

Tension de contact dangereuse au ni-

veau des connecteurs non raccordés !

Veiller à toujours utiliser le pontage à bou-

cle adapté au nombre d'appareils à ponter.

Lors de l'utilisation du pontage à boucle,

veiller à ce que l'espacement des appa-

reils ne dépasse pas 22,5 mm !

BRIDGE-...

Puente CONTACTRON

BRIDGE-...

1. Breve descripción

Puente de inserción en bucle para alimentación

y paso en bucle simplificados de las tres fases

L1, L2, L3.

El puente de inserción en bucle es compatible

con módulos CONTACTRON con carcasa de

22,5 mm de ancho de las siguientes series:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Indicaciones sobre la conexión

PRECAUCIÓN: ¡Peligro de muerte!

¡Nunca intervenga en un dispositivo

bajo tensión de red!

• Enchufe el conector del puente de inserción en

bucle en las conexiones de tornillo abiertas (L1,

L2, L3) de un dispositivo CONTACTRON y

atornille las conexiones.

• Compruebe el correcto asiento del conector.

Según el puente de inserción en bucle pueden

puentearse entre dos y diez dispositivos (Fig.1).

ADVERTENCIA:

¡Tensión con peligro de electrocución

por conectores no enchufados!

Utilice siempre los puentes de inserción en

bucle adecuados para la cantidad de dis-

positivos a puentear.

¡Observe al utilizar los puentes de inserci-

ón en bucle una separación máxima entre

dispositivos de 22,5 mm!

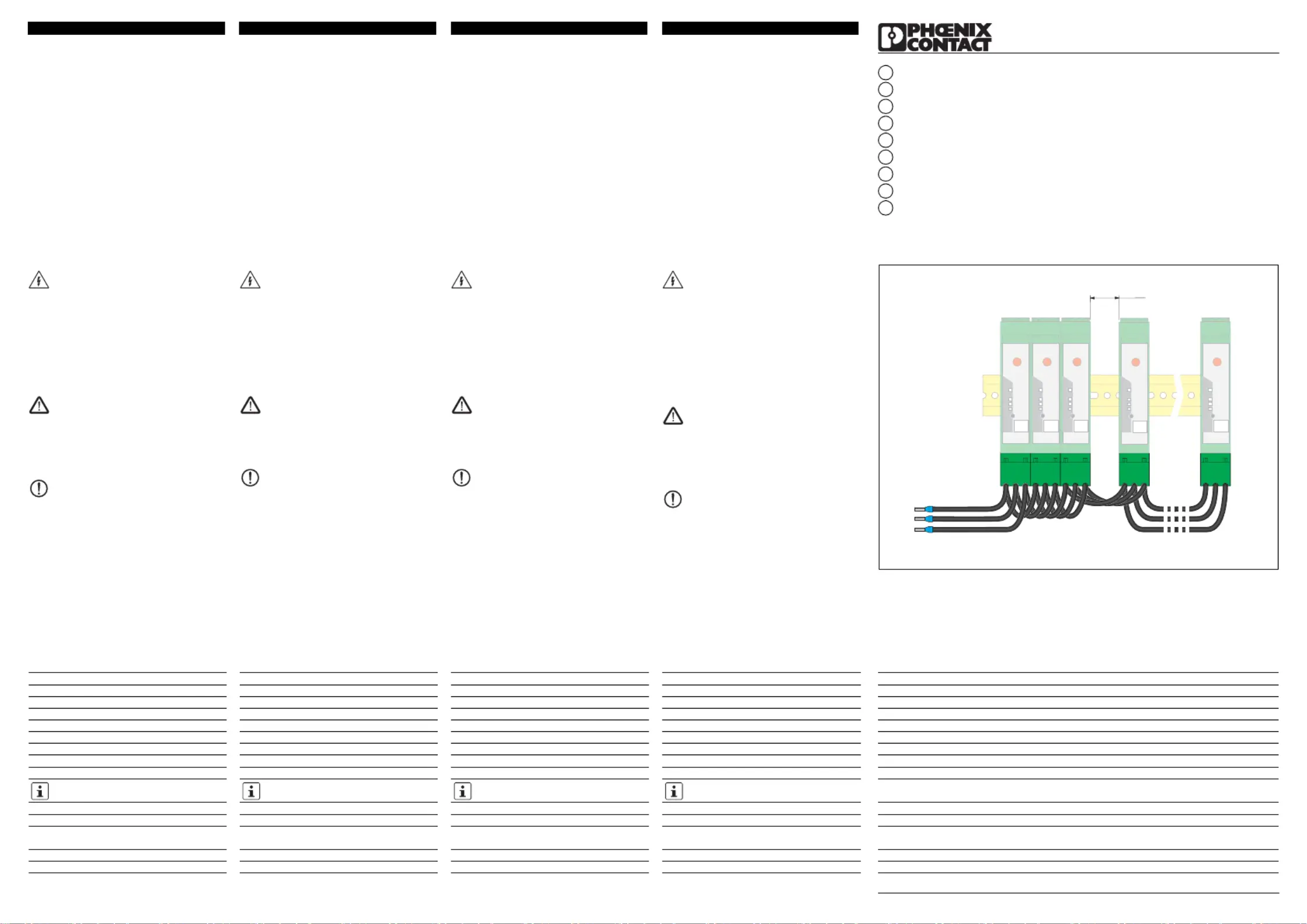

123

≤22,5 mm

4 10

...

Abb./Fig. 1

CONTACTRON-Brücke

BRIDGE-...

1. Kurzbeschreibung

Schleifenbrücke zur vereinfachten Einspeisung

und Durchschleifung der drei Phasen L1, L2, L3.

Die Schleifenbrücke ist passend für

CONTACTRON-Module mit 22,5 mm-Gehäuse-

breite der folgenden Baureihen:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Anschlusshinweise

VORSICHT: Lebensgefahr!

Niemals bei anliegender Netzspannung

arbeiten!

• Stecken Sie den Stecker der Schleifenbrücke in

die geöffneten Schraubanschlüsse (L1, L2, L3)

eines CONTACTRON-Gerätes und verschrau-

ben Sie die Anschlüsse anschließend.

• Überprüfen Sie den festen Sitz des Steckers.

Je nach eingesetzter Schleifenbrücke können

Sie zwischen zwei und zehn Geräte brücken

(Abb. 1).

WARNUNG:

Gefährliche Berührungsspannung

durch nicht angeschlossene Stecker!

Verwenden Sie immer die passende

Schleifenbrücke zur Anzahl der zu

brückenden Geräte.

Beachten Sie bei Verwendung der

Schleifenbrücke einen maximalen

Geräteabstand von 22,5 mm!

3. Datos técnicos 3. Caractéristiques techniques 3. Technical data 3. Technische Daten

Tipo / Código doble Type / référence 2x Type / Order No. 2-pos. Typ / Artikel-Nr. 2-fach BRIDGE- 2 2900746

triple 3x 3-pos. 3-fach BRIDGE- 3 2900747

cuádruple 4x 4-pos. 4-fach BRIDGE- 4 2900748

quíntuple 5x 5-pos. 5-fach BRIDGE- 5 2900749

séxtuple 6x 6-pos. 6-fach BRIDGE- 6 2900750

séptuple 7x 7-pos. 7-fach BRIDGE- 7 2900751

óctuple 8x 8-pos. 8-fach BRIDGE- 8 2900752

nónuple 9x 9-pos. 9-fach BRIDGE- 9 2900753

décuple 10x 10-pos. 10-fach BRIDGE-10 2900754

Más variantes bajo consulta Autres modèles sur demande Other versions available upon request Weitere Varianten auf Anfrage

Datos generales Autres caractéristiques General data Allgemeine Daten

Margen de tensión de servicio Plage de tension de service Operating voltage range Betriebsspannungsbereich 42…575 V AC

Corriente máx. de servicio

(corriente suma)

Courant de service max.

(courant cumulé)

Max. operating current

(total current)

Max. Betriebsstrom

(Summenstrom)

3 x 25 A

Sección de conductor Section du conducteur Conductor cross-section Leiterquerschnitt 3 x 2,5 mm²

Longitud del cable de conexión L1, L2, L3 Longueur câble de raccordement L1, L2, L3 Length of the connecting cable L1, L2, L3 Länge Anschlussleitung L1, L2, L3 0,3 m

ITALIANOPORTUGUÊSTÜRKÇEРУССКИЙ中文

Ponticello CONTACTRON

BRIDGE-...

1. Descrizione in sintesi

Ponticello a filo per alimentazione semplificata

e connettore passante delle tre fasi L1, L2, L3.

Il ponticello a filo è adatto per i moduli

CONTACTRON con larghezza della custodia di

22,5 mm delle seguenti serie:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Indicazioni sui collegamenti

ATTENZIONE: Pericolo di morte!

Non lavorare mai in presenza di

tensione di rete!

• Inserire il connettore del ponticello a filo nelle

connessioni a vite aperte (L1, L2, L3) di un di-

spositivo CONTACTRON e avvitare quindi le

connessioni.

• Verificare che il connettore sia in sede.

A seconda del ponticello a filo inserito è possibile

ponticellare da due a dieci dispositivi (Fig. 1).

AVVERTENZA:

Tensione di contatto pericolosa

tramite connettori non collegati!

Utilizzare sempre il ponticello a filo idoneo

secondo il numero dei dispositivi da ponti-

cellare.

Nell'utilizzare il ponticello a filo fare attenzi-

one a mantenere una distanza massima

tra i dispositivi di 22,5 mm!

Jumper de circuito CONTACTRON

BRIDGE-...

1. Descrição breve

Jumper de circuito para a alimentação e passa-

gem simplificadas das três fases L1, L2, L3.

O jumper de circuito é adequado para os módu-

los CONTACTRON com largura da caixa de

22,5 mm das seguintes séries:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Instruções de conexão

Cuidado: perigo de vida!

Nunca trabalhar com tensão de rede

conectada!

• Inserir o conector do jumper de circuito nos ter-

minais aparafusados abertos (L1, L2, L3) dum

dispositivo CONTACTRON e depois aparafu-

sar as conexões.

• Verificar o assentamento firme do conector.

De acordo com o jumper inserido, é possível fa-

zer a ponte entre dois até dez dispositivos

(Fig. 1).

AVISO:

Tensão de contato perigosa por

conectores não conectados!

Sempre utilizar o jumper de circuito ade-

quado para o número de dispositivos co-

nectados.

Observar na utilização do jumper de circui-

to uma distância máxima dos dispositivos

de 22,5 mm!

CONTACTRON-Köprü

BRIDGE-...

1. Kısa tanımlama

Beslemeyi kolaylaştırmak ve üç fazı L1, L2, L3

aktarmak için aktarma köprüsü.

Aktarma köprüsü, muhafaza geniş ğli i 22,5 mm

olan aş ğaıdaki CONTACTRON Modül Serileri

için uygundur:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Bağlantı bilgileri

Dikkat: Hayati tehlike!

Kesinlikle şebeke gerilimi açıkken

çalı ışlmamalı ıd r!

• Aktarma köprüsünün fişini bir CONTACTRON

cihazı ın n açık olan vidalı bağlantı ılar na (L1, L2,

L3) takı ı ın ve daha sonra da bağlant lar

vidalayın.

• Fiş ğin yerinde tam oturdu unu kontrol edin.

Kullanılan aktarma köprüsüne bağlı olarak, iki ile

on arasında cihaz köprülenebilir (Şekil 1).

UYARI:

Fiş bağlı olmadı ığnda tehlikeli temas

gerilimleri mevcuttur!

Daima köprülenecek cihaz sayı ıs kadar

atlama köprüsü kullanı ın z.

Atlama köprüsünü kullanırken cihazlar

arasında maks. 22,5 mm mesafe olmasına

dikkat ediniz!

Перемычка CONTACTRON

BRIDGE-...

1. Краткое описание

Шлейф-перемычка для упрощенной подачи питания

и шлейфования трех фаз L1, L2, L3.

Шлейф-перемычка подходит для модулей

CONTACTRON с шириной корпуса 22,5 мм следующих

серий:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Указания по подключению

ВНИМАНИЕ: Опасно для жизни!

Никогда не работать при включенном сетевом

напряжении!

• Вставить штекер перемычки в открытые винтовые

зажимы (L1, L2, L3) прибора CONTACTRON и закрепить

соединения.

•Проверить прочность посадки штекера.

В зависимости от используемой шлейф-перемычки

можно подсоединить от двух до десяти приборов (Pис. 1).

ПРЕДУПРЕЖДЕНИЕ:

Опасность контактного напряжения за счет

неподсоединенного штекера!

Всегда

использовать перемычку,

соответствующую числу соединяемых приборов.

При использовании перемычки соблюдать

максимальное расстояние между приборами

в22,5 мм!

CONTACTRON 跳接桥接

BRIDGE-...

1. 简介

用于为、、三相多路简易供电和接通L1 L2 L3

的回路桥接。

回路桥接与下列构件系列中外壳宽22.5 mm

的 CONTACTRON 模块相匹配：

- ELR H3…

- ELR H5…

- ELR (W)3…

- EMM...IFS.

2. 连接提示

小心：有生命危险！

切勿带电作业！ !

•将回路桥接的插头插进 CONTACTRON 设备打

开的螺纹接口内、(L1 L2、 L3)，然后将接口拧

紧。

•检查插头是否牢固。

根据所用回路桥接的特点，您可以在两台至十台

设备之间进行桥接（图 1）。

警告：

未插好的插头可能引起触电！

请始终使用与所要桥接的设备数目相匹配

的回路桥接。

使用回路桥接时请注意使设备之间的最大

距离为 22.5 mm！

3. 技术数据 3. Технические данные 3. Teknik Bilgiler 3. Dados técnicos 3. Dati tecnici

型号 / 订单号 2 倍

Tип /артикул №2-ная Tip / Ürün No. 2'li Tipo / N° de encomenda duplo Tipo / Codice 2x BRIDGE- 2 2900746

3倍

3-ная 3'lü triplo 3x BRIDGE- 3 2900747

4倍

4-ная 4'lü quádruplo 4x BRIDGE- 4 2900748

5倍

5-ная 5'li quíntuplo 5x BRIDGE- 5 2900749

6倍

6-ная 6'lısêxtuplo 6x BRIDGE- 6 2900750

7倍

7-ная 7'li séptuplo 7x BRIDGE- 7 2900751

8倍

8-ная 8'li óctuplo 8x BRIDGE- 8 2900752

9倍

9-ная 9'lu nônuplo 9x BRIDGE- 9 2900753

10 倍

10- 10'lu décuplo 10xная BRIDGE-10 2900754

其它型号请垂询

Другие варианты - на заказ Diğer tiplerini lütfen sorunuz Outros dados sob consulta Ulteriori varianti su richiesta

一般数据

Общие характеристики Genel Bilgiler Dados gerais Dati generali

工作电压范围

Диапазон рабочих напряжений Çalışma gerilimi aral

ı ığFaixa de tensão de operação Campo di tensione di esercizio 42…575 V AC

最大工作电流

（总电流）

Макс. рабочий ток

( )суммарный ток

Maks. işletme akı ım

(toplam akım)

Máx. corrente operacional

(corrente cumulativa)

Corrente di esercizio massima

(corrente cumulativa)

3 x 25 A

导线横截面

Сечение провода Kablo kesiti Bitola de condutor Sezione conduttore 3 x 2,5 mm²

连接电缆 L1、L2、L3 的长度

Длина соединительного кабеля L1, L2, L3 Uzun bağlantı kablosu L1, L2, L3 Comprimento do condutor de ligação L1, L2, L3 Lunghezza del cavo di connessione L1, L2, L3 0,3 m
