Bedienungsanleitung

Digitalanzeige mit Analogeingängen

MCR-SL-D-U/I

Artikelnummer: 2864011-02

1. Beschreibung

• 5-stellige Digitalanzeige mit Analogeingängen

• gut ablesbare, hell leuchtende 8 mm hohe

LED-Anzeige

• Anzeigebereich von -19999 bis 99 999 mit

Vornullenunterdrückung.

• Die Programmierung der Funktionen, bzw.

Betriebsparameter erfolgt über die beiden

Einstelltasten. Be die ner füh rung auf dem Display

während der Programmierroutine.

• Programmierbar sind:

Messbereich

Maximalwertanzeige ja/nein

Maximalwertrücksetzung ja/nein

Minimalwertanzeige ja/nein

Minimalwertrücksetzung ja/nein

Dezimalpunkt

Minimales Eingangssignal

Anzuzeigender Wert bei kleinstem

Eingangssignal

Maximales Ein gangs si gnal

Anzuzeigender Wert bei höchstem

Eingangssignal

1.1 Sicherheits- und Warnhinweise

Benutzen Sie diese Anzeige nur

– bestimmungsgemäß

– in technisch einwandfreiem Zustand

– unter Beachtung der Bedienungsanleitung

und den allgemeinen

Sicherheitsbestimmungen.

1.2 Allgemeine Sicherheits- und Warnhinweise

1. Vor Durchführung von Installations- oder

Wartungsarbeiten stellen Sie bitte sicher, dass die

Digitalanzeige von der Versorgungs-

spannung getrennt ist.

2. Setzen Sie die Digitalanzeige nur bestimmungs-

gemäß ein:

In technisch einwandfreiem Zustand.

Unter Beachtung der Bedienungsanleitung und

den allgemeinen Sicherheits-

bestimmungen.

3. Beachten Sie länder- und anwendungsspezifische

Bestimmungen

4. Die Digitalanzeige ist nicht geeingent für den

explosionsgeschützten Bereich und den

Einsatzbereichen, die in EN 61010 Teil 1

ausgeschlossen sind.

5. Die Digitalanzeige darf nur im ordnungsgemäß

eingebautem Zustand entsprechend dem Kapitel

“Technische Daten” betrieben werden.

1.3 Bestimmungsgemäßer Gebrauch

Die Digitalanzeige darf nur als Einbaugerät eingesetzt

werden. Der Einsatzbereich dieser Anzeige liegt in

industriellen Prozessen und Steuerungen. In den

Bereichen von Fertigungsstraßen der Metall-, Holz-,

Kunststoff-, Papier-, Glas- und Textilindustrie u.ä.

Überspannungen an den Schraubklemmen der

Digitalanzeige müssen auf den Wert der Überspan-

nungskategorie II begrenzt sein. Wird die

Digitalanzeige zur Überwachung von Maschinen oder

Ablaufprozessen eingesetzt, bei denen infolge eines

Ausfalls oder einer Fehlbedienung der Digitalanzeige

eine Beschädigung der Maschine oder ein Unfall des

Bedienungsper-sonals möglich ist, dann müssen Sie

entsprechende Sicherheitsvorkehrungen treffen.

2. Eingänge

LATCH (Anschluss 4)

Statischer Speichereingang für Anzeigestop. Bei Ak -

ti vie rung (pnp) mit Eingangssignal 4 ... 30 V DC wird

der momentane Messwert in der Anzeige festgehal-

ten, bis dieser Eingang wieder freigegeben, oder

sein Si gnal pe gel

unter 2 V DC absinkt. Ermittlung von Minimal- und

Ma xi mal wert läuft im Hintergrund weiter.

STROMEINGANG

(Anschluss 5)

naloger Strommesseingang mit Verpolungsschutz

und Strombegrenzung auf max. 50 mA. Die

Signalleitung mit dem analogen +-Signal ist hier anzu-

schließen.

Achtung: Z

ur Vermeidung von Störsignalen, die von

der Spannungsversorgung herrühren ist dieser

Eingang galvanisch getrennt. Für eine Messung ist

daher die negativere Signalleitung mit dem analogen

Be zugs mas sen ein gang zu verbinden.

Analog GND (Anschluss 6)

Analoger Bezugseingang

Soll keine galvanische Trennung zwischen Messkreis

und Versorgungsspannung notwendig sein, so ist eine

Verbindung zwischen Pin 2 oder 3 und diesem An -

schluss herzustellen.

SPANNUNGSEINGANG (Anschluss 7)

Analoger Spannungsmesseingang. Die Signalleitung

mit dem analogen +-Signal ist hier anzuschliessen.

Bei Ver po lung erscheint im Display „Err4“.

Achtung:

Zur Vermeidung von Störsignalen, die von der

Spannungsversorgung herrühren, ist dieser Eingang

galvanisch getrennt. Für eine Messung ist daher die

negativere Signalleitung mit dem analogen Be zugs -

mas sen ein gang zu verbinden.

3. Einstellung der Betriebsparameter

3.1 Auswahl des angezeigten Wertes und

Rücksetzung von Maximal, bzw. Minimalwert

Durch Drücken der rechten Taste kann zwischen der

An zei ge des aktuellen Messwertes, des Maximal- und

des Minimalwertes umgeschaltet werden.

Durch einmaliges Betätigen wird für 2 Sekunden die

aktuelle Funktion („Act“ , „Min“ oder „Max“) angezeigt.

Wird innerhalb dieser Zeit die rechte Taste ein zweites

mal gedrückt, so wird die aktuelle Funktion gewech-

selt und zur Bestätigung für ca. 2 Sekunden „Act“,

„Min“ oder „Max“ angezeigt. Danach erfolgt die

Anzeige des Wertes. Ist „Min“ oder „Max“ angewählt,

so kann dieser Wert durch Betätigen der linken Taste

gelöscht werden. Ist weder die Maximal- noch die Mi -

ni mal wert spei che rung im Set-Up aktiviert, sind die

Tasten im Betrieb ohne Funktion.

3.2 Einstellung der Geräteparameter

. Beide Tasten auf der Vorderseite gedrückt

halten und Span nungs ver sor gung einschalten.

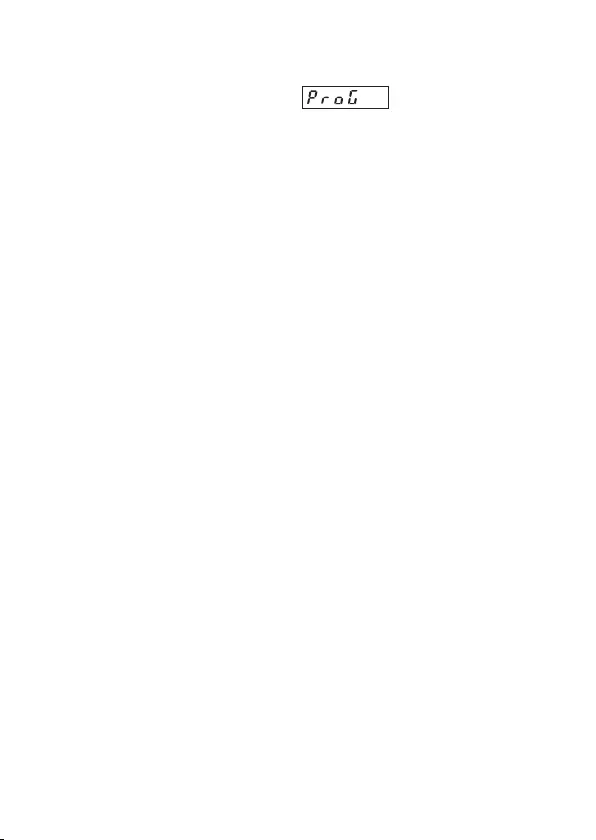

b. Auf dem Display erscheint

. Sobald die Tasten losgelassen werden er scheint im

se künd li chen Wechsel der Menütitel und die aktuel-

le Me nü punkt ein stel lung. Nach Betätigen einer

Taste wird nur noch die Me nü punkt ein stel lung

angezeigt.

d. Durch Drücken der rechten Taste wird die Me nü -

punkt ein stel lung jeweils um einen Wert wei ter ge -

schal tet.

Wenn Zahlenwerte eingegeben werden sollen (z.B.

bei der Faktoreinstellung), wird mit der linken Taste

zunächst die Dekade an ge wählt und dann mit der

Rechten der Wert ein ge stellt.

e. Umschalten auf den nächsten Menüpunkt durch

gedrückt halten der linken Taste und Betätigen der

rechten Taste.

f. Der jeweils letzte Menütitel ”EndPro” er mög licht

durch An wahl von ”Yes” das Verlassen des

Programmiermenüs und die Über nah me (Spei che -

rung) der neuen Werte. Wird ”No” an ge wählt,

beginnt die Programmierroutine von vorne, wobei

die zuletzt eingestellten Werte zunächst erhalten

bleiben. Diese können nun nochmals verändert oder

kon trol liert werden.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parameter des Ge -

rä tes aufgeführt, die in der unten angegebenen Rei -

hen fol ge eingestellt werden können. Nach einem

Durchlauf der Routine ist somit das Gerät vollständig

pro gram miert.

Die jeweils obere Darstellung entspricht der

Werkseinstellung.

- Technische Änderungen vorbehalten -
