Anschluss und Betrieb des

PIKO Schaltpults # 55261

Das Schaltpult besitzt acht separate Schalter zum Ein- und

Ausschalten von 4 verschiedenen Bahn- oder Lichtstromkreisen.

Alternativ können auch 4 Abstellgleise in 4 verschiedenen

Fahrstromkreisen geschaltet werden.

Achtung!

Die Einspeisung darf nur von Transformator und nur voneinem

einer Seite aus erfolgen.

Alle Anschlussarbeiten sind grundsätzlich bei abgeschalteter

Betriebsspannung durchzuführen. Die Stromquelle muß so

abgesichert sein, dass es im Falle eines Kurzschlusses nicht zum

Kabelbrand kommen kann.

Die Verbindungsdrähte dürfen nicht in eine Steckdose eingeführt

werden.

Verwenden Sie möglichst den PIKO Transformator # 55002 oder

andere handelsübliche zugelassene Transformatoren mit

folgendem Bildzeichen .

Es ist möglich, mehrere Schaltpulte untereinander mit dem beigelegten Verbindungselement

miteinander zu verbinden, ohne jedes mal eine zusätzliche Leitung vom Trafo zu verlegen.

Verbindung mehrerer Schaltpulte

Steckermontage

Kabel abisolieren

Litze verdrillen

Stecker aufschieben

überstehenden Draht umbiegen

ca. 1,5 cm

# 55261 Installation instructions

of the PIKO switch board

You can put several switch boards # 55261 together by using the enclosed connector.

How to connect several Switch boards

Plug installation

strip the wire

twist the wire

push on plug

turn wire round

ca. 1,5 cm

from the transformer connector

vom Transformator

Verbindungs-

element

TRANSFORMER

30 V~ AC

50 Hz

PIKO Trafo # 55002

TRANSFORMER

30 V~ AC

50 Hz

PIKO Trafo # 55002

max. switching voltage: 24 V AC/DC

max. contact load: max. 1 A

Technical Data

PIKO Spielwaren GmbH • Lutherstraße 30 • D-96515 Sonneberg

比高玩具有限公司索内堡路德街号· 30 D-96515

55261-90-7000

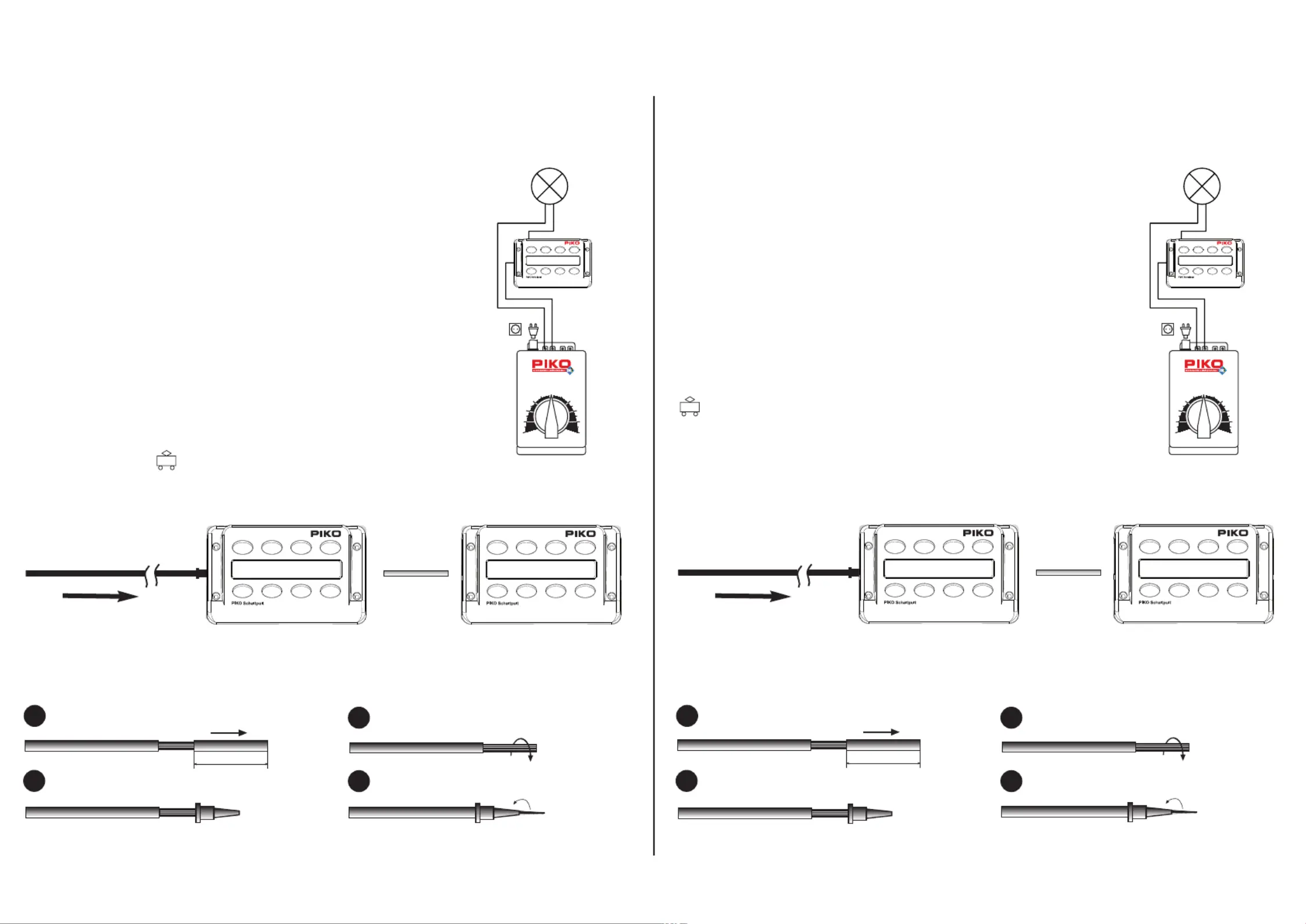

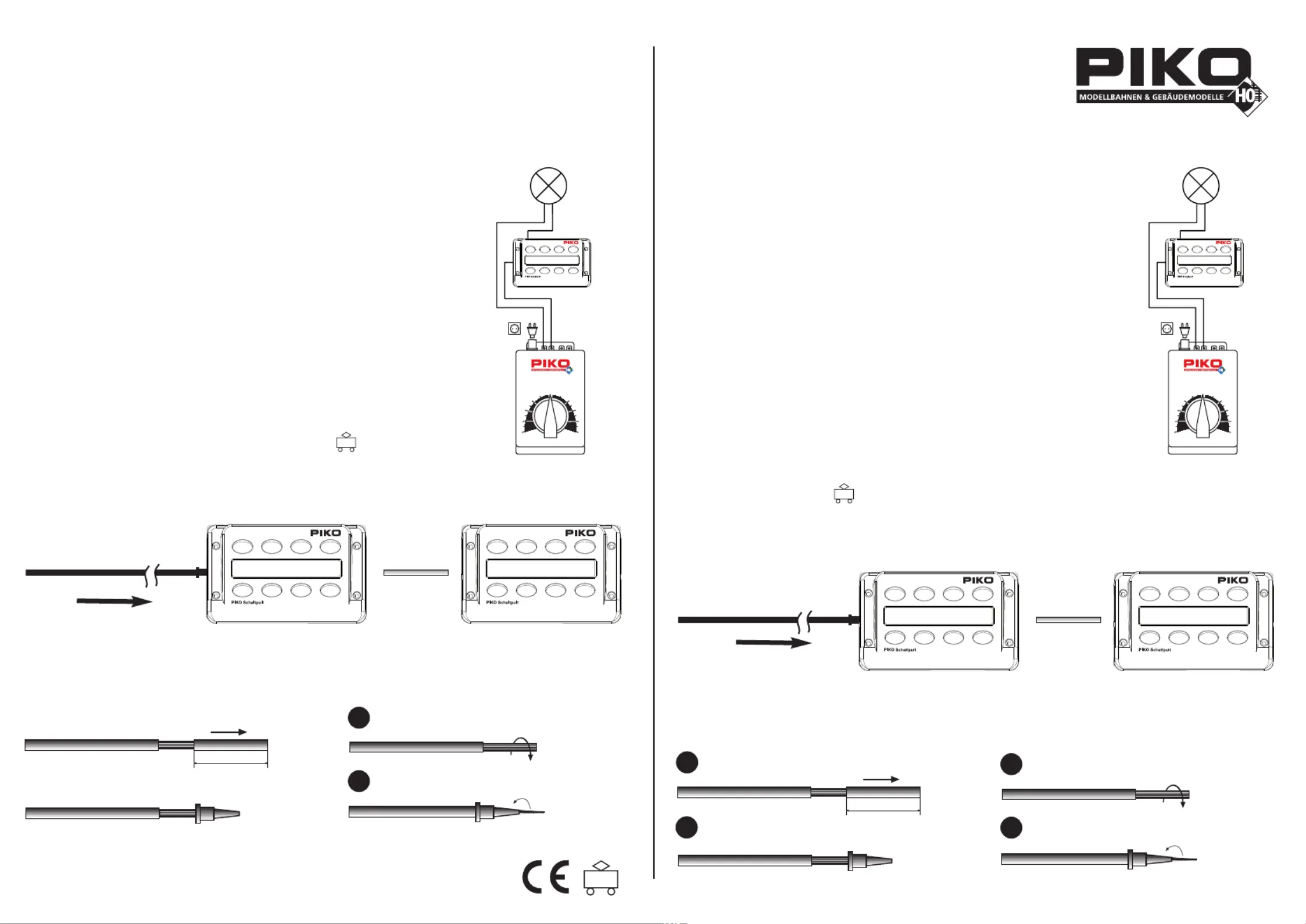

Anschluss-Schema

max. Schaltspannung: 24 V AC/DC

Kontaktbelastbarkeit: max. 1 A

Technische Daten:

Connecting the PIKO switch machine

The switch board has got 8 separate momentary contacts in

to control 4 different electric circuits for tracks or lighting.

It is also possible to switch 4 sidings in 4 different circuits.

Caution!

For power supply only use on ofone transformer one side

the switch board.

All works have to be done only by non high voltage.

In cause of a short circuit the power supply has to be saved

that it can not burn.

The connecting wires must not be inserted into electric

sockets.

Please use the PIKO transformer # 55002 or any other

authorized transformer with the identification .
