For the installation of the SUB module
you need an internal chamber inside the
acoustic enclosure, separate from the
chamber where the speaker is mounted.
If preferred, the SUB module can be
supplied with a rear metal case for this
purpose, avoiding having to make this
The module is fixed to the enclosure
with M5 screws, foam should be placed
in the joint between the module and the
box to avoid vibrations (it is not advisa-
ble to put foam in the joint between the
module and the optional rear metal

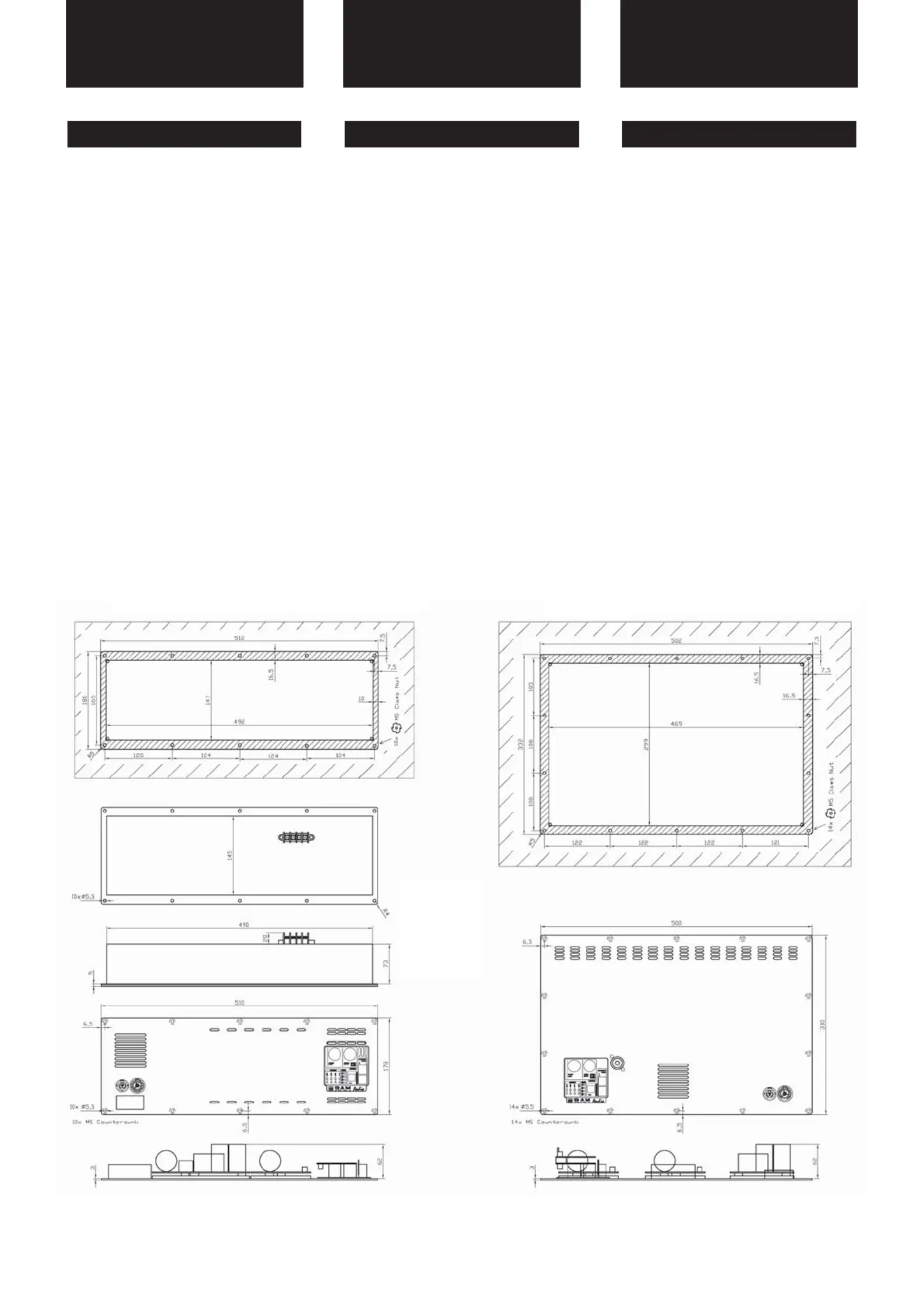

In the drawings below you can see: (1)
the external dimensions of the module
(front/profile), (2) the optional rear metal
case, and also (3) the recommended
machining of the acoustic enclosure.
Installation Requirements
Für die Installation des SUB Moduls
wird ein eigenes Volumen im
Lautsprechergehäuse benötigt, welches
separat von dem des Lautsprechers ist.
Wenn gewünscht kann das SUB Modul
mit einer metallenen Schale versehen
werden, um diesen Bereich nicht extra
luftdicht machen zu müssen.
Das Modul wird mit M5 Schrauben am
Gehäuse befestigt, in den Spalt zwis-
chen Modul und Gehäuse sollte
Dichtschaum gegeben werden, um
Vibrationen zu vermeiden (Es ist nicht
ratsam zwischen dem Modul und dem
optionalen metallenen rückwärtigen
Gehäuse ebenfalls Dichtschaum zu
In den Zeichnungen weiter unten kann
man folgendes sehen: (1) Die äußeren
Abmessungen des Moduls (von Vorne,
von der Seite), (2) das optionale
rückwärtige Gehäuse und (3) auch die
Installationsvoraussetzungen
Para la instalación del modulo SUB es
necesario tener una cámara interna en
el recinto acústico, separada de la
cámara donde está montado el altavoz.
Opcionalmente, el módulo SUB pude
ser suministrado con un cajón metálico
trasero para este propósito, y así evitar
tener que hacer este alojamiento
La sujeción del módulo al recinto se
realiza mediante tornillos M5, y debe
colocarse una junta de espuma entre el
módulo y la caja para evitar vibraciones
(no es recomendable poner esta junta
entre el modulo y el cajón metálico
En los planos de debajo de estas líneas
se muestran: (1) las dimensiones exter-
nas del módulo (frontal/perfil), (2) las
del cajón opcional, así como (3) el
mecanizado recomendado a realizar en
Requisitos de Instalación
(3) SB 3K Cabinet Mechanization
(1) SB 3K Profile-Front Dimensions (1) SB 6K Profile-Front Dimensions
(3) SB 6K Cabinet Mechanization
