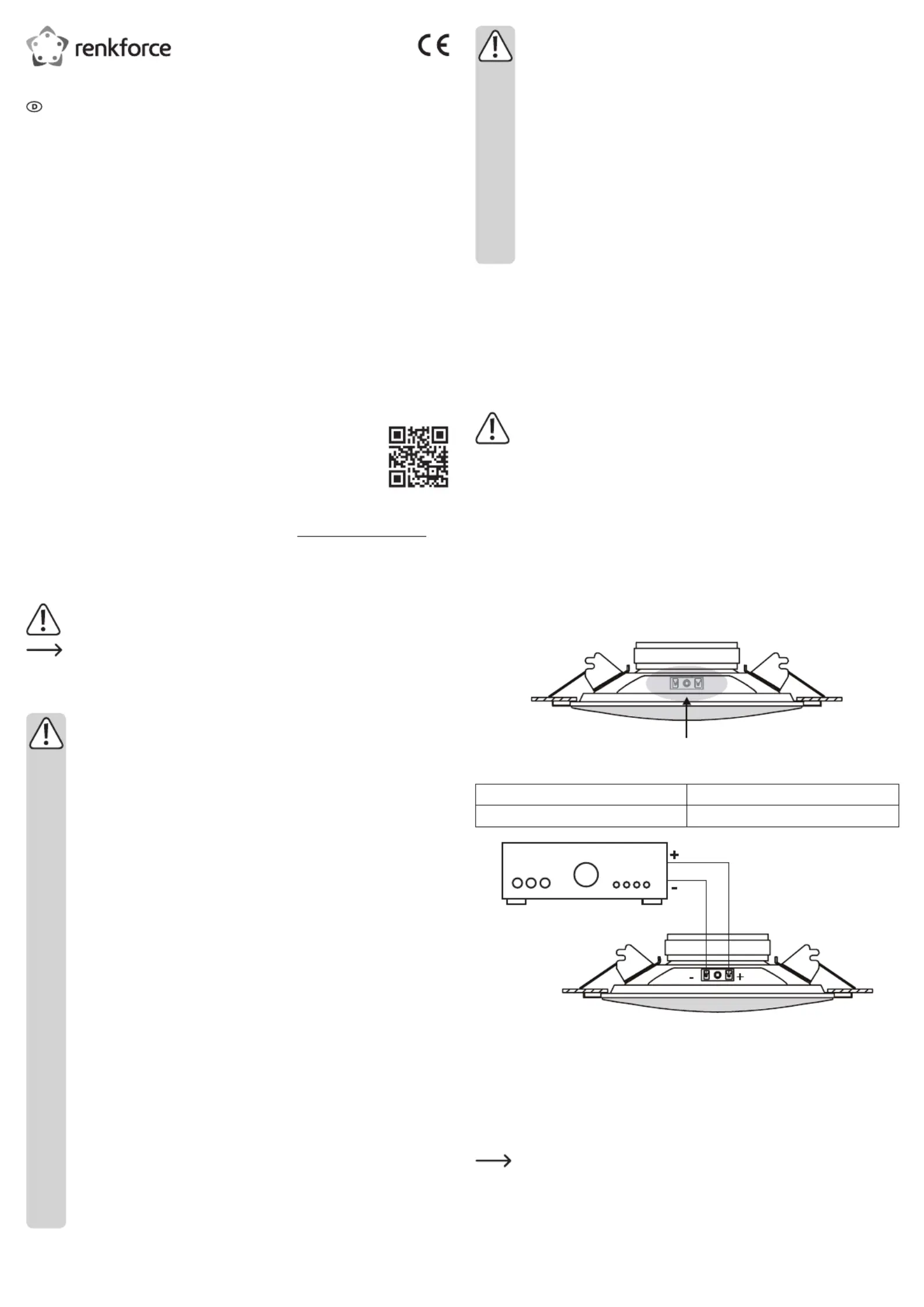

Side 1/8

b) Anschluss und Betrieb

• Gießen Sie nie Flüssigkeiten über oder neben dem Produkt aus. Stellen Sie keine

Gefäße mit Flüssigkeiten, z.B. Vasen oder Panzen, auf oder neben das Produkt.

Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Si-

cherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder

eines lebensgefährlichen elektrischen Schlages!

• Beachten Sie auch die Sicherheitshinweise des Gerätes, an das der Lautsprecher

angeschlossen wird.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in

einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann

unter Umständen das Produkt zerstören!

Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es ange-

schlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• -Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke ge

hört werden. Hierdurch kann das Gehör geschädigt werden.

Produktbeschreibung

• Klangstarkes 2-Wegsystem

• Anschluss an 100 V-ELA- oder HiFi-Verstärker möglich

• extrem geringe Einbautiefe

• Verdeckter Einbau ohne sichtbare Verschraubungen

Anschluss

Beachten Sie beim Anschluss des Lautsprechers dass die Anschlusskabel nicht

gequetscht oder durch scharfe Kanten beschädigt werden.

Ein Anschluss darf nur an geeignete Lautsprecherausgänge von 100 V-ELA- bzw.

HiFi-Verstärkern erfolgen.

Stellen Sie sicher, dass die in den technischen Daten angegebenen Werte für Im-

pedanz und/oder Belastbarkeit mit den Daten des angeschlossenen Verstärkers

harmonieren. Ansonsten kann es zu Beschädigungen des Lautsprechers oder des

Verstärkers kommen.

Der Verstärker, an den der Lautsprecher angeschlossen wird muss während der

Anschlussarbeiten von seiner Stromversorgung getrennt werden (Netzstecker zie-

hen!).

a) Anschluss an einen HiFi-Verstärker

• Ziehen Sie die Flachstecker des ELA-Übertragers vom Lautsprecheranschluss ab.

• Verbinden Sie die Lautsprecherleitungen des Verstärkers direkt mit den Flachsteckzungen

des Lautsprechers.

positive Lautsprecherleitung Anschluss (+)

negative Lautsprecherleitung Anschluss (-)

b) Anschluss an einen 100 V-ELA-Verstärker

• Die Flachstecker des ELA-Übertragers müssen bei dieser Anschlussvariante auf die Flach-

steckzungen des Lautsprechers aufgesteckt sein.

• Die Ausgangsleistung und somit die Lautstärke des Lautsprechers wird durch die jeweilige

Verbindung zur Schraubklemme am Lautsprecher festgelegt. Je höher der so gewählte Leis-

tungswert, desto lauter ist der Lautsprecher im Verhältnis zu den anderen angeschlossenen

Lautsprechern.

Die eingestellte Gesamtleistung aller Lautsprecher darf die maximale Ausgangsleis-

tung des 100 V-ELA-Verstärkers nicht überschreiten.

Bedienungsanleitung

ELA-Einbaulautsprecher SPE-178WT

Best.-Nr. 301674

Bestimmungsgemäße Verwendung

Der ELA-Einbaulautsprecher dient zur Umwandlung der elektrischen Ausgangssignale von

100 V-ELA- und Audioverstärkern in hörbare Schallwellen und ist nur für den Anschluss an

Lautsprecherausgänge von solchen Geräten zugelassen.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt

mit Feuchtigkeit, z.B. im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder ver-

ändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das

Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie

z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanlei-

tung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit

der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-

Lieferumfang

• Lautsprecher

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads - her

unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der

Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-

ser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Be-

dienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-

schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-

tung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kin-

der zu einem gefährlichen Spielzeug werden.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall

aus bereits geringer Höhe wird es beschädigt.

• -Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Be

trieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb

ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- -über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen ge

lagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• -Lagern Sie in der Nähe des Lautsprechers keine Magnetspeicher wie z.B. Disket

ten, Videocassetten usw., da das Magnetfeld des Lautsprechers die aufgezeich-

neten Informationen dieser Speichermedien zerstören kann.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer Fachwerkstatt durchführen.

• -Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant

wortet werden, wenden Sie sich an unseren technischen Kundendienst oder an

andere Fachleute.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

50 W

6 W

28,6 = 6 + 6 + 6 + 3 + 3 + 3 + 0,8 + 0,8

100V

COM

6 W 6 W 3 W 3 W 3 W 0,8 W 0,8 W

• Verbinden Sie die positive Lautsprecherleitung mit der entsprechenden Schraubklemme und

die negative Lautsprecherleitung mit der schwarzen Schraubklemme am Übertrager.

black )(-

r (+)ed

blue (+)

yellow (+)

brown (+)

(-)

(+)

Leistung 6 W 3 W 1,6 W 0,8 W gemeinsame

Leitung

Impedanz 1633 Ohm 3267 Ohm 6125 Ohm 12250 Ohm ---

Kabelfarbe rot blau gelb braun schwarz

Montage

Montieren Sie Ihren ELA-Einbaulautsprecher nicht direkt in der Nähe von Bildschir-

men wie z.B. Fernsehgeräten oder Computermonitoren. Es besteht die Gefahr,

dass das Magnetfeld des Lautsprechers das Bild verzerrt.

Achten Sie darauf, dass die Montageäche die Last des Lautsprechers tragen kann.

Der Lautsprecher muss sicher befestigt werden, um ein Herabfallen und die damit

verbundene Unfallgefahr zu verhindern.

• Stellen Sie sicher, dass am Montageort die benötigte Einbautiefe vorhanden ist (siehe „Tech-

nische Daten“).

• Sägen Sie die Einbauöffnung aus (Durchmesser siehe „Technische Daten“).

• Schwenken Sie die drei Halteklammern nach oben bis zum Anschlag, sodass der Lautspre-

cher in die Einbauöffnung passt.

• -Stecken Sie den Lautsprecher in die Einbauöffnung. Hierbei werden die Halteklammern au

tomatisch umgeklappt und halten den Lautsprecher in der Einbauöffnung.

Pege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol

oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar

die Funktion beeinträchtigt werden kann.

Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Technische Daten

Impedanz HiFi-Betrieb 8 Ohm .................................

Belastbarkeit HiFi-Betrieb (RMS/max.) 20/40 W ........

Leistungsstufen 100 V-ELA-Betrieb 0,8 / 1,6 / 3 / 6 W .............

Impedanz 100 V-ELA-Betrieb 12250 / 6125 / 3267 / 1633 Ohm ......................

Frequenzbereich 80-21000 Hz ..........................................

Schalldruck 90 dB ..................................................

Einbaudurchmesser 150 mm .....................................

Einbautiefe 48 mm ...................................................

Stärke der Montageäche ........................... <20 mm

schwarz (-)

rot (+)

blau (+)

gelb (+)

braun (+)
