WARNING:

To reduce the risk of injury, user must read and understand the operator’s

manual for their cultivator before using this accessory. Save these instruc-

tions. Refer to them frequently and use them to instruct other users. If you

loan someone this product, loan them these instructions also.

WARNING:

Ensure compatibility and fit before using this accessory. Do not use this

accessory if a part is damaged or missing. If you are not comfortable per-

forming any of the functions described in these instructions, take your unit

to a qualified service center.

WARNING:

Always protect hands by wearing heavy gloves and/or wrapping the cutting

edges of the tines with rags and other material when installing or removing

tines. Contact with the tines could result in serious personal injury.

REMOVING AND REPLACING THE TINES

See Figure 1.

Remove the battery pack.

Remove the hitch pin and tines from one side of the tine shaft.

Remove vines, grass or other obstructions wrapped around the tine shaft.

Dispose of the old tines.

Install the new tines in the same order as the tines you removed and secure

with hitch pin.

Repeat these steps to install the other side of the tine shaft.

NOTE: The tool has four tines for cultivating — two inner tines stamped “B”

and “C”, and two outer tines stamped “A” and “D”. When viewed from the

front, as shown, the tines stamped “D” and “C” are on the left and the tines

stamped “A” and “B” are on the right. For correct operation of the unit, the

tines must be installed in the correct orientation.

NOTE: The unit will not operate properly if the tines are installed incorrectly.

If you notice a problem with the cultivating operation of the unit, check for

proper tine positioning.

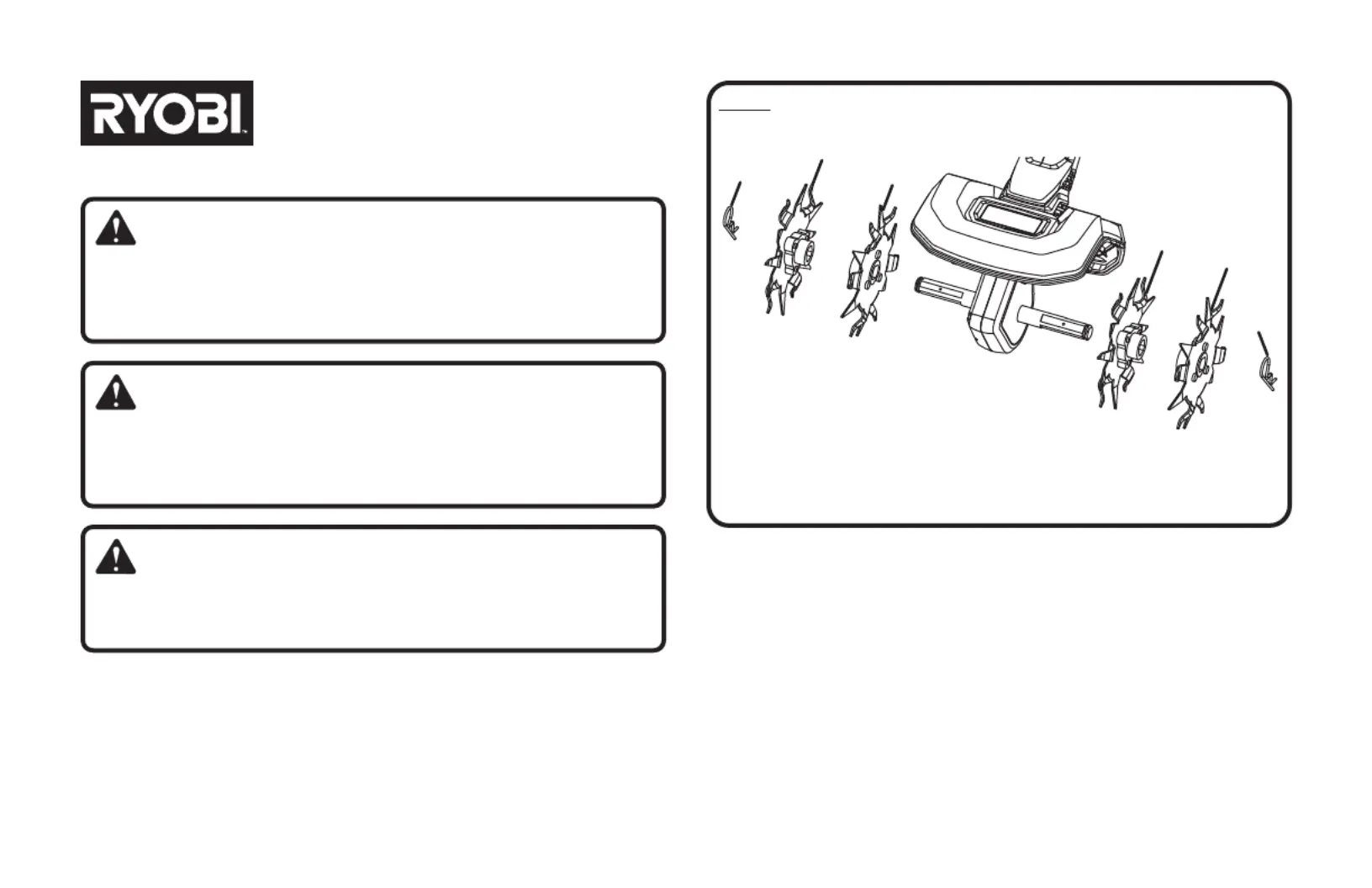

Fig. 1

A - Outer tine “A” (right) [lame extérieure « A » (droite),

aspa exterior “A” (derecha)]

B - Inner tine “B” (right) [lame intérieure « B » (droite),

aspa interior “B” (derecha)]

C - Inner tine “C” (left) [lame intérieure« C » (gauche), aspa interior “C” (izquierdo)]

D - Outer tine “D” (left) [lame extérieure « D » ( aspa exterior “D” (izquierdogauche), )]

E - Hitch pin (goupille de sûreté, pasador del enganche)

VIEW FROM THE FRONT

(VUE DE FACE, VISTA DESDE EL FRENTE)

FOR USE WITH P2705 RYOBI 18 VOLT CULTIVATOR

ACTIL02

REPLACEMENT PICK TINES

998000704

6-28-21 (REV:01)

ACTIL02 DENTS PIC DE RECHANGE

À UTILISER AVEC P2705 CULTIVATEUR DE 18 V RYOBI

AVERTISSEMENT :

Pour réduire les risques de blessure, l’utilisateur doit lire et comprendre le manuel d’utilisation de

cultivateur avant d’employer cet accessoire. Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire les autres utilisateurs. Si cet produit est prêté, il doit être accompagné

de ces instructions.

AVERTISSEMENT :

S’assurer que l’accessoire est compatible et qu’il est bien installé avant de l’utiliser. Ne pas utiliser

cet accessoire si une pièce est endommagée ou manquante. Si vous n’êtes pas à l’aise de vous

acquitter de l’une des fonctions décrites dans les présentes directives, veuillez apporter votre

unité à un centre de service qualifié.

AVERTISSEMENT :

Protégez toujours vos mains en portant des gants épais ou en enveloppant les bords tranchants de

les dents avec des chiffons ou d’autre matériau quand vous installez ou retirez les dents. Contact

avec les dents résulter en des blessures graves.

RETRAIT ET REMPLACEMENT LES DENTS

Voir la figure 1.



Retirer le bloc-piles.



Retirer l’axe d’attelage et les dents d’un côté de l’arbre à dents.



Retirer les vignes, l’herbe ou tout autre obstacle enroulé autour de l’arbre à dents.



Mettre les vieilles dents au rebut.



Installer les nouvelles dents dans le même ordre que vous les avez enlevées et les fixer avec l’axe

d’attelage.



Répéter ces étapes pour installer l’autre côté de l’arbre à dents.

NOTE : L’outil comporte quatre dents pour la cultivation du sol - deux dents intérieures estampillées

« B » et « C », et deux dents extérieures estampillées « A » et « D ». Vu de face, comme le montre, les

dents estampillées « D » et « C » sont à gauche et les dents estampillées « A » et « B » sont à droite.

Pour une utilisation correcte de l’appareil, les dents doivent être installées dans la bonne orientation.

NOTE : L’équipement ne fonctionne pas correctement si les lames ne sont pas installées correctement.

En cas de problème d’utilisation de l’équipement de t ravail du sol, vérifier le bon positionnement

des lames.

ACTIL02 DIENTES GANZÚA DE REPUESTO

PARA USAR CON P2705 CULTIVADORA DE 18 V RYOBI

ADVERTENCIA:

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador de la

cultivadora antes de usar este accesorio. Guarde estas instrucciones. Consúltelas frecuentemente

y utilícelas para instruir a otros usuarios. Si presta a alguien esta chaqueta, facilítele también las

instrucciones.

ADVERTENCIA:

Antes de usar el accesorio, asegúrese de que sea compatible y se ajuste correctamente. No

utilice este accesorio si falta una pieza o está dañada. Si no se siente preparado para realizar

alguna de las funciones que se describen en estas instrucciones, lleve la unidad a un centro de

servicio cualificado.

ADVERTENCIA:

Siempre protéjase las manos usando guantes gruesos y/o envolviendo los bordes de corte de el

aspa con paños y otro material al realizar al instalar o retirar los dientes. Contacto con las dientes

podría causar lesiones serias.

RETIRER Y REEMPLAZAR LAS DIENTES

Vea la figura 1.



Retire el paquete de baterías.



Retire el pasador de enganche y las dientes de un lado del eje.



Retire las hojas de enredadera, el césped u otras obstrucciones alrededor del eje de las dientes.



Deseche los dientes viejos.



Instale los nuevos dientes con las puntas anguladas en la misma dirección que los dientes que retiró

y asegúrelas con un pasador de enganche.



Repita estos pasos para instalar el otro lado del eje.

NOTA: La herramienta tiene cuatro dientes para cultivar: dos dientes interiores estampadas con las

letras “B” y “C” y dos dientes exteriores estampadas con las letras “A” y “D”. Cuando se ven desde

el frente, como se muestra, las dientes estampadas con las letras “D” y “C” están a la izquierda y

las dientes estampadas con las letras “A” y “B” están a la derecha. Para el correcto funcionamiento

de la unidad, las dientes deben instalarse en la orientación correcta.

NOTA: La unidad no funciona correctamente si no se instalan correctamente las dientes. Si observa

algún problema en el funcionamiento de la unidad, revise la colocación de las dientes para ver si es

la correcta.
