Schwaiger LWH14225 513 Manual

Schwaiger Wandstøtte LWH14225 513

Læs gratis den danske manual til Schwaiger LWH14225 513 (4 sider) i kategorien Wandstøtte. Denne vejledning er vurderet som hjælpsom af 21 personer og har en gennemsnitlig bedømmelse på 4.2 stjerner ud af 11 anmeldelser. Har du et spørgsmål om Schwaiger LWH14225 513, eller vil du spørge andre brugere om produktet?

Download PDF

Side 1/4

LWH 14225

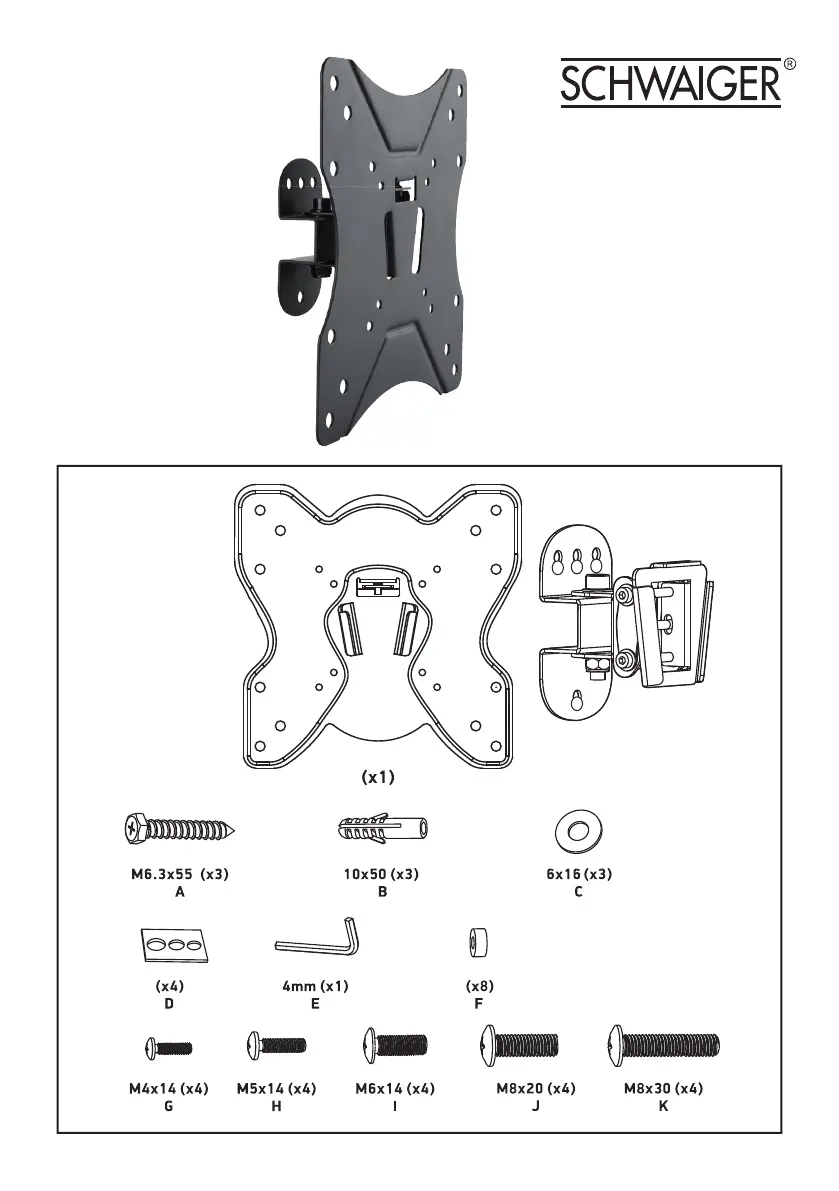

Inhalt /

content

WARNUNG!

Der Installateur muss sich vergewissern, dass der Untergrund das Gerät und alle daran befestigten

Teile und Komponenten sicher tragen kann.

WARNING!

Installers must verify that the supporting surface will safely support of the equipment and all at-

tached hardware and components.

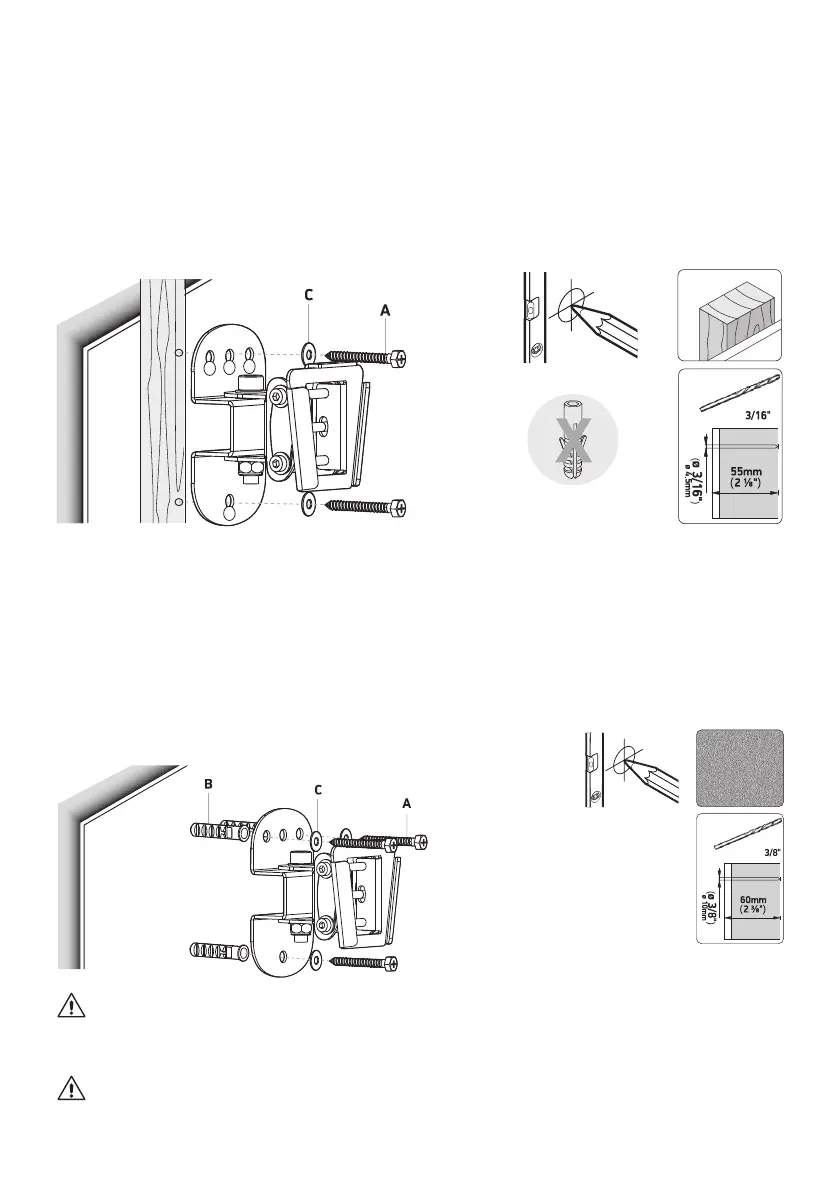

1. Montage der Wandplatte

Wall plate installation

1.1. Einbau in Ständerwände

Stud wall installation

1.2. Mauerwerk/Betonwand

Masonry/Conctrete wall

Markieren Sie die Befestigungslöcher an der Wand. WICHTIG: Die Bohrtiefe in der Wand muss mindestens

55 mm betragen. Bohren Sie die Löcher an den Markierungen. Schrauben Sie den Wandhalter fest.

Mark the mounting holes on the wall. IMPORTANT: Holes depth in the wall must be 55 mm minimum. Drill

the holes at the markings. Screw the wall bracket in place.

Markieren Sie die Befestigungslöcher an der Wand. WICHTIG: Die Bohrtiefe in der Wand muss mindestens

60 mm betragen. Bohren Sie die Dübellöcher an den Markierungen. Stecken Sie die Dübel in die Bohrlöcher und

schrauben Sie den Wandhalter fest.

Mark the mounting holes on the wall. IMPORTANT: Holes depth in the wall must be 60 mm minimum. Drill

the dowel holes at the markings. Insert the dowels into the drilled holes and screw the wall bracket in place.

Produkt Specifikationer

Mærke:	Schwaiger
Kategori:	Wandstøtte
Model:	LWH14225 513
Bredde:	240 mm
Dybde:	76 mm
Højde:	240 mm
Vægt:	1100 g
Brugervejledning:	Ja
Produktfarve:	Sort
Panel montering grænseflade:	75 x 75,100 x 100,200 x 100,200 x 200 mm
Husmateriale:	Aluminium
Monteringstype:	Væg
Drejevinkel område:	25 - -25 °
Hældningsvinkelområde:	7.5 - -7.5 °
Monteringssæt:	Ja
Maksimal vægtkapacitet:	25 kg
Maksimal skærmstørrelse kompatibilitet:	- "
Antal understøttede skærme:	1
Montering interface kompatibilitet (min.):	75 x 75 mm
Montering interface kompatibilitet (maks.):	200 x 200 mm
