Side 1/3

LWH 35535

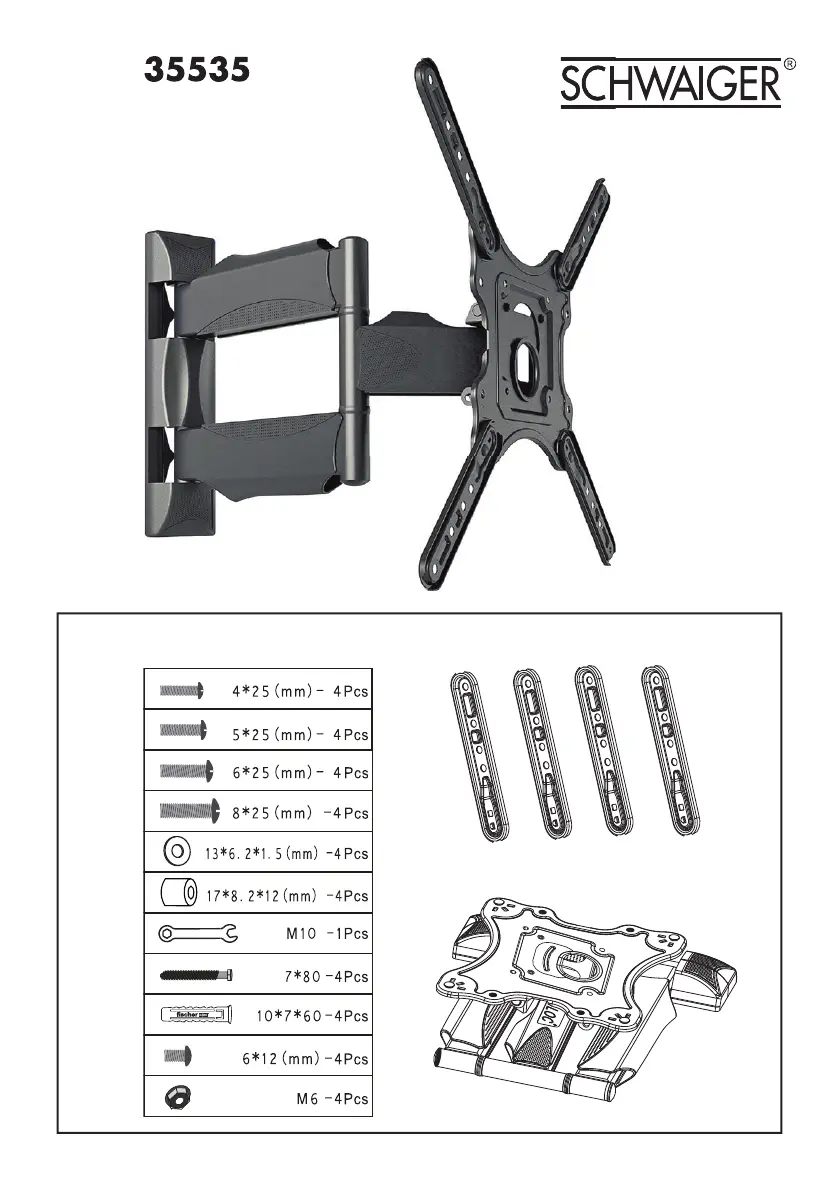

Inhalt / content

LWH 35535

2 3

WARNUNG!

Der Installateur muss sich vergewissern, dass der Untergrund das Gerät und alle daran befestigten Teile

und Komponenten sicher tragen kann.

WARNING!

Installers must verify that the supporting surface will safely support of the equipment and all attached

hardware and components.

HINWEIS!

Wählen Sie je nach Art des Bildschirms geeignete Schrauben, Unterlegscheiben und Abstandshalter

(falls erforderlich).

- Bringen Sie die Adapterhalterungen so nah wie möglich an der Mitte des Fernsehers an.

- Schrauben Sie die Adapterhalterungen an das Fernsehgerät.

NOTE!

Choose appropriate screws, washers and spacers (if necessary) according to the type of screen.

- Position the adapter brackets as close as possible to the center of the TV.

- Screw the adapter brackets onto the TV.

Ziehen Sie alle Schrauben fest, aber nicht zu fest.

Thighten all screws but do not over thighten.

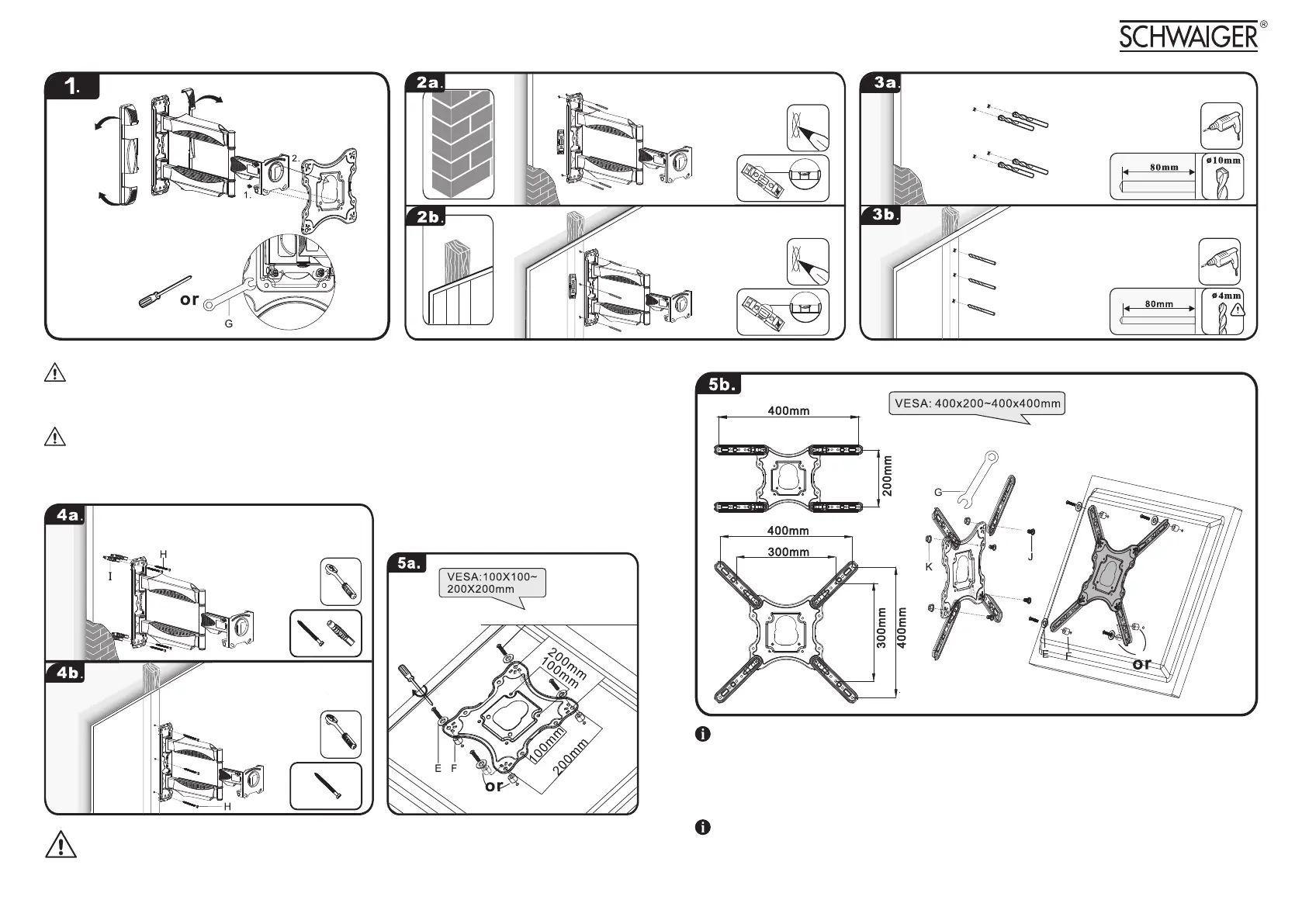

Markieren Sie die 4 Befestigungs-

löcher an der Wand.

Mark the 4 mounting holes

on the wall.

Markieren Sie die 3 Befestigungs-

löcher an dem Holzständerwerk.

Mark the 3 mounting holes

on the wooden stud frame.

Bohren Sie 4 Dübellöcher an den Markierungen.

Drill 4 dowel holes at the markings.

Bohren Sie 3 Löcher an den Markierungen.

Drill 3 holes at the markings.

Stecken Sie die Dübel in die Bohrlöcher und schrauben

Sie den Wandhalter fest.

Insert the dowels into the drilled

holes and screw the

wall bracket in place.

Schrauben Sie den Wandhalter fest.

Screw the wall bracket in place.

Installation mit VESA Erweiterung.

Installation with VESA extension.

Produkt Specifikationer

Mærke:	Schwaiger
Kategori:	Wandstøtte
Model:	LWH35535 513
Bredde:	410 mm
Dybde:	58 mm
Højde:	410 mm
Vægt:	3500 g
Brugervejledning:	Ja
Produktfarve:	Sort
Panel montering grænseflade:	100 x 100,100 x 150,200 x 100,200 x 200,300 x 300,300 x 200,400 x 200,400 x 400,400 x 300 mm
Husmateriale:	Aluminium
Monteringstype:	Væg
Drejevinkel område:	5 - -5 °
Hældningsvinkelområde:	5 - -8 °
Monteringssæt:	Ja
Maksimal vægtkapacitet:	35 kg
Drejelig vinkel:	180 °
Maksimal skærmstørrelse kompatibilitet:	- "
Antal understøttede skærme:	1
Montering interface kompatibilitet (min.):	100 x 100 mm
Montering interface kompatibilitet (maks.):	400 x 300 mm
Afstand til væggen (min.):	58 mm
Afstand til væggen (maks.):	614 mm
Justerbar dybde:	Ja
