Side 1/4

6 5 4 3 2 1

BEZDOTYKOWY WSKAŹNIK NAPIĘCIA

PRZEMIENNEGO -2 Z LATARKĄ VT

INSTRUKCJA OBSŁUGI

Wersja 1.03 03.07.2023

OSTRZEŻENIE

Należy przeczytać ze zrozumieniem

wszystkie informacje dotyczące bez-

pieczeństwa znajdujące się w niniej-

szej instrukcji obsługi przed rozpo-

częciem obsługi lub serwisowania

urządzenia.

1 Bezpieczeństwo

Niniejsza instrukcja obsługi oraz wszelkie oznaczenia na narzę-

dziu dostarczają informacji celem unikania zagrożeń i niebezpiecznych

praktyk związanych z wykorzystaniem wskaźnika. Należy przestrze-

gać wszystkich dostępnych informacji dotyczących bezpieczeństwa.

OSTRZEŻENIE

Należy przeczytać instrukcję ze zro-

zumieniem przed rozpoczęciem ob-

sługi. Brak zrozumienia w zakresie

bezpiecznej obsługi może spowodo-

wać wypadek lub śmierć.

OSTRZEŻENIE

Niebezpieczeństwo porażenia prą-

dem - kontakt z obwodami pod na-

pięciem może spowodować poważne

obrażenia lub śmierć.

OSTRZEŻENIE

Niebezpieczeństwo porażenia prą-

dem:

 Nie używać urządzenia, jeśli jest

mokre lub uszkodzone.

 Nie stosować przy napięciu zna-

mionowym wyższym niż dopusz-

czalne pomiędzy końcówką sondy

i uziemieniem.

 Nie korzystać, gdy obudowa jest

otwarta.

Nieprzestrzeganie tych ostrzeżeń

może doprowadzić do poważnych

obra żeń lub śmierci.

OSTRZEŻENIE

 Nie należy próbować naprawiać

urządzenia, gdyż nie zawiera ono

części, które mogą być serwiso-

wane przez użytkownika.

 Nie wystawiać urządzenia na dzia-

łanie wysokich temperatur lub wil-

goci (patrz specykacja).

Nieprzestrzeganie tych ostrzeżeń

może doprowadzić do poważnych

obrażeń lub śmierci oraz uszkodze-

nia urządzenia.

2 Cechy

 Bezdotykowe wykrywanie napięcia przemiennego w zakresie

90...1000 V (50/60 Hz).

 Wytrzymała dwukomponentowa obudowa.

 do wykrywania przerw w instalacji lub Możliwość stosowania

obecności napięcia w gniazdach, lampach, wyłącznikach,

przewodach i kablach.

 Jasny sygnał świetlny diody LED i dźwiękowy, gdy obecne jest

napięcie.

 Wbudowana latarka z przyciskiem ON/OFF.

 Wygodny kieszonkowy rozmiar z zaczepem.

 Niezbędne narzędzie dla każdego elektryka i montera.

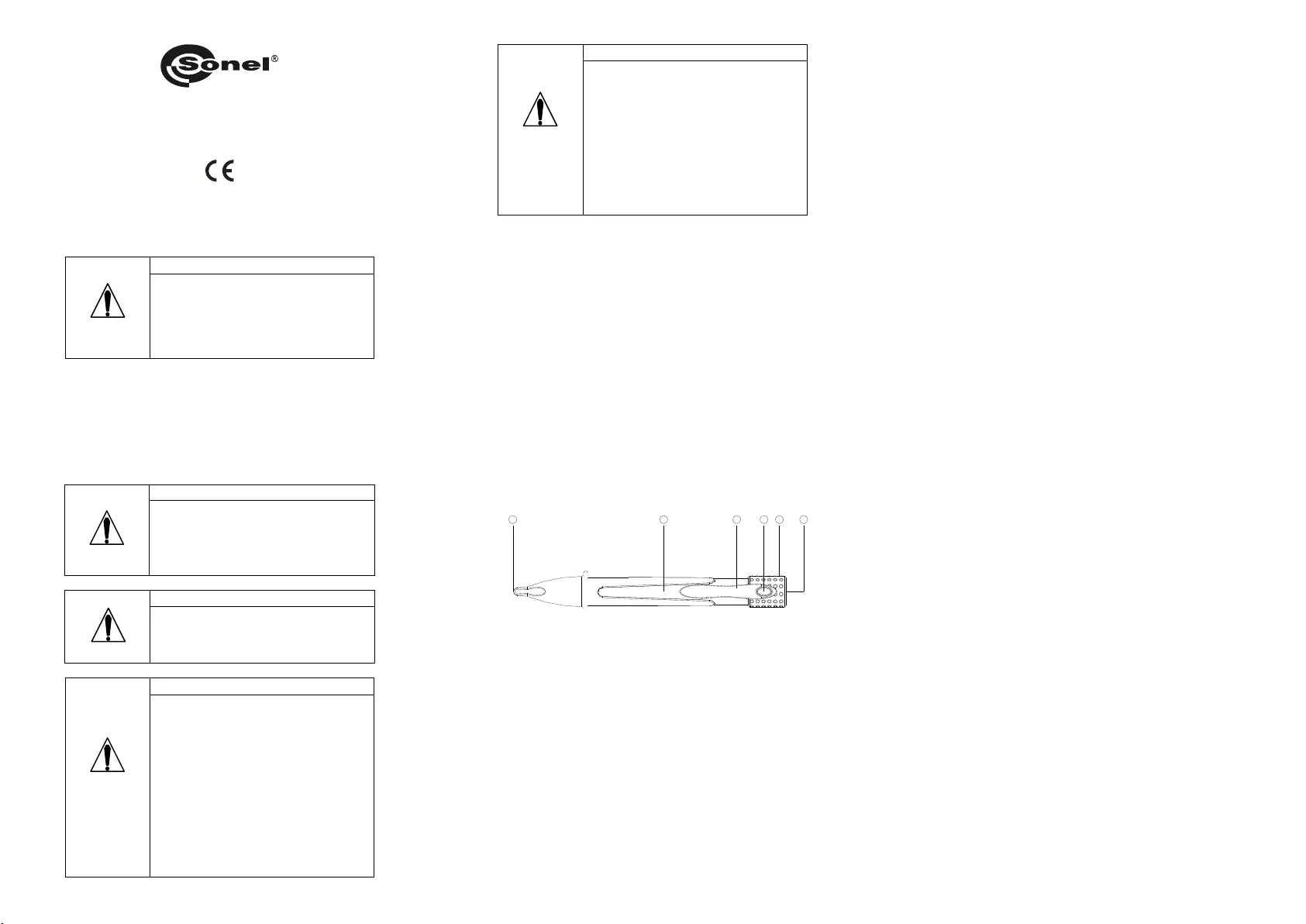

3 Opis

-2 jest przeznaczony do sygnalizowania Wskaźnik napięcia VT

obecności napięcia AC za pomocą diody LED i dźwięk u. Posiada

wbudowaną latarkę z przyciskiem ON/OFF.

①

①①

Latarka

②

②②

Uchwyt wskaźnika

③

③③

Włącznik/Wyłącznik latarki ON/OFF

④

④④

Klips

⑤

⑤⑤

Obudowa wskaźnika

⑥

⑥⑥

Końcówka wskaźnika

4 Działanie

Wskaźnik napięcia stosuje się do wykrywania przewodów fazo-

wych, przerw w przewodach i obecności napięcia AC w:

 gniazdach,

 przełącznikach,

 nikach, wyłącz

 bezpiecznikach,

 przewodach i kablach.

Uwaga: Wskaźnik napięcia może zostać użyty do wykrycia przerwy w prze-

wodzie:

 do znalezienia przerwy w przewodzie fazowym: obserwować przewód do

momentu zaniku sygnału,

 do znalezienia przerwy w przewodzie neutralnym: podłączyć obciążenie

pomiędzy przewód fazowy a neutralny. Obserwować przewód do momentu

zaniku sygnału.

5 Obsługa

 Przed użyciem należy przetestować urządzenie na znanym działa-

jącym obwodzie lub urządzeniu:

 iwaniami na Jeżeli urządzenie nie działa zgodnie z oczek

znanym i działającym obwodzie, należy wymienić baterie.

 Jeżeli urządzenie nadal nie funkcjonuje zgodnie z oczekiwa-

niami, należy wysłać urządzenie do naprawy.

 Umieścić końcówkę sondy na lub w pobliżu obwodu lub urządze-

nia do testowania. Świecenie diody LED i sygnał dźwiękowy

wskazują obecność napięcia przemiennego od 90…1000 V AC

(50/60 Hz).

Uwaga:

 Wskaźnik napięcia nie wykrywa napięcia w kablach zbrojonych lub kablach

w kanale, za metalowymi panelami lub w metalowych obudowach.

 Wskaźnik może reagować na wolnozmienne pole elektrostatyczne, np. nae-

lektryzowane materiały.

 Wskaźnik może pokazywać obecność napięcia w dalszej odległości od ba-

danego obiektu, w przypadku dużego nagromadzenia obiektów pod napię-

ciem w pobliżu (np. skrzynki kablowe).

6 Wymiana baterii

1. Odłączyć urządzenie od obwodu.

2. Odgiąć klips (4) i ściągnąć uchwyt wskaźnika przesuwając go (2)

w prawo (względem rysunku obok).

3. Wymienić baterie (błędna polaryzacja może uszkodzić wskaźnik).

4. Założyć pokrywę na komorę baterii.

7 Specykacja techniczna

Urządzenie nie posiada charakteru wzorca i dlatego nie podlega

wzorcowaniu. Właściwą formą kontroli dla tego typu przyrządów

jest sprawdzenie.

a) Wskaźniki.......................... dioda LED i sygnalizator dźwiękowy

b) Zakres napięcia................................. 90...1000 V AC (50/60 Hz)

c) Kategoria przepięciowa ....................................... CAT III 1000 V

d) Stopień zanieczyszczenia........................................................ 2

e) obudowy Stopień ochrony .................................................. IP54

f) Temperatura pracy ................................................. - 0 C 10…+5 °

g) do 80% bez kondensacji Wilgotność...........................................

h) Bateria ......... 2 x 1,5 V (baterie AAA, NEDA 24A lub IEC LR 03)

i) Wymiary ........................ 177 mm (długość), Φ27 mm (przekrój)

j) Waga....................................................... ok. g (bez baterii) 100

k) Latarka .......................................................... biała z diodą LED

Wyprodukowano w Chińskiej Republice Ludowej

na zlecenie SONEL S.A.

6 5 4 3 2 1

NON-CONTACT AC VOLTAGE DETECTOR

WITH FLASHLIGHT -2 VT

USER MANUAL

Version 1.03 03.07.2023

WARNING

Read understand all of the iand n-

structions and safety information in

this manual before operating or ser-

vicing this tool.

1 Safety

This instruction manual and any markings on the tool provide in-

formation for avoiding hazards and unsafe practices related to the

use of this tool. Observe all of the safety information provided.

WARNING

Read and understand this material

before operating or servicing this

equipment. Failure to understand how

to safely operate this tool can result in

an accident causing serious injury or

death.

WARNING

Electric shock hazard - contact with

live circuits can result in severe injury

or death.

WARNING

Electric shock hazard:

 Do not use the unit if it is wet or

damaged.

 Do not apply more than the rated

voltage between the probe tip and

earth ground.

 Do not operate with the case

open.

Failure to observe these warning can

result in severe injury or death.

WARNING

 Do not attempt to repair this unit. It

contains no user-serviceable

parts.

 Do not expose the unit to ex-

tremes in temperature or high hu-

midity (see specications).

Failure to observe these precautions

can result in injury and can damage

the instrument.

2 Features

 Non-contact detection of AC Voltage 90…1000 V (50/60 Hz).

 Rugged, double molded case.

 May be used to nd a break in a wire or detect the presence of

voltage at outlets, lighting xtures, circuit breakers, wires and

cables.

 Bright LED and audible beeper indica r if voltage is present. to

 Built-in bright ashlight with ON/OFF button.

 Convenient size with pocket clip.

 An essential tool for every electrician and tradesperson.

3 Detector description

The VT-2 voltage detector is intended to signal the presence of

AC voltage with an LED on and an acoustic notication. Built-in

bright ashlight with ON/OFF button and audible beeper indicator.

①

①①

Flashlight

②

②②

Detector handle

③

③③

Flashlight power ON/OFF

④

④④

Detector clip

⑤

⑤⑤

Detector body

⑥

⑥⑥

Detector cap

4 Operation

The Voltage Detector is useful for the identifying phase conduc-

tors, finding a break in a wire and detecting the presence of AC volt-

age at:

 outlets,

 switches,

 circuit breakers,

 fuses,

 wires and cables.

Note: The voltage detector can be used to nd a break in a wire:

 to nd a break in a phase conductor, trace the wire until the signal

stops,

 to nd a break in a neutral conductor, connect a load between the

phase and neutral. Trace the wire until the signal stops.

5 Operating of voltage detector

 Test the unit on known f tioning circuit or component: unc

 If the unit does not function as expected on a known func-

tioning circuit, replace the batteries.

 If the unit still does not function as expected, send the unit to

repair.

 Place the probe tip on or near the circuit or unit to be tested. LED

and audible beeper indicate the presence of AC Voltage from

90…1000 V (50/60 Hz).

Note:

 The voltage detector cannot detect voltage on armored cable or on

cable in conduit, behind panels or in metallic enclosures.

 The detector can react to extremely low frequency electrostatic

eld, such as electried materials.

 The detector can show the presence of voltage at a greater di-

stance from the object, in the case of high concentration of live ob-

jects in the near to measured object (eg. circuits box).

6 Battery replacement

1. Disconnect the unit from the circuit.

2. Fold back the clip (4) and remove detector handle (2) by moving it

to the right side (according to the picture).

3. Replace the batteries (wrong polarity of batteries may damage de-

tector).

4. Put the battery compartment cover.

7 Technical specications

The device does not have the character of a standard and therefore

is not subject to calibration. The proper form of control for this type of

instrument is checking.

a) Indicators LED and audible beeper ............................................

b) ange Voltage r .................................. 90…1000 V AC (50/60 Hz)

c) Overvoltage category ......................................... CAT III 1000 V

d) egree Pollution d ...................................................................... 2

e) Ingress protection .............................................................. IP 54

f) Operating temperature ........................................... -10…+5 °0 C

g) Humidity ........................................... 80% without condensation

h) Battery ........ 2 x 1,5 V batteries (AAA, NEDA 24A or IEC LR 03)

i) Dimensions ..................... mm (length), mm (diameter) 177 Φ27

j) Weight ..................................... approx. 100 (without batteries) g

k) Flashlight ............................................................ one white LED

Produkt Specifikationer

Mærke:	Sonel
Kategori:	Ikke kategoriseret
Model:	VT-2

Har du brug for hjælp?

Hvis du har brug for hjælp til Sonel VT-2 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Sonel Manualer

Sonel CMP-100 Manual

11 Januar 2025

Sonel CMM-10 Manual

29 August 2024

Sonel CMP-200F Manual

29 August 2024

Sonel CMP-402 Manual

29 August 2024

Sonel LKZ-2500 Start Manual

29 August 2024

29 August 2024

29 August 2024

29 August 2024

29 August 2024

29 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

AmpliVox Airvox SW695 Manual

15 Juni 2025

Stiga SBC 635 KD Manual

15 Juni 2025

Cleveland 36CGM300 Manual

15 Juni 2025

Gourmia GTF7970 Manual

15 Juni 2025

Planet Audio P9630B Manual

15 Juni 2025

ORNO OR-DOM-YR-934UD Manual

15 Juni 2025

Lavex 842CD12VST12 Manual

15 Juni 2025

Marshall RCP-PLUS Manual

15 Juni 2025

Hughes & Kettner BassForce XL Manual

15 Juni 2025

Hughes & Kettner Red Box Mk III Manual

15 Juni 2025
