Side 1/8
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt
außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung.
Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen
Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder
dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen
der übrigen Geräte, an die das Produkt angeschlossen wird.
• Trennen Sie die Stecker nicht während einer Übertragung. Stoppen Sie
die Wiedergabe und schalten Sie die angeschlossenen Geräte aus,
bevor Sie die Stecker trennen.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die
Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten
ausschließlich von einem Fachmann bzw. einer Fachwerkstatt
durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung
nicht beantwortet werden, wenden Sie sich an unseren technischen
Kundendienst oder an andere Fachleute.

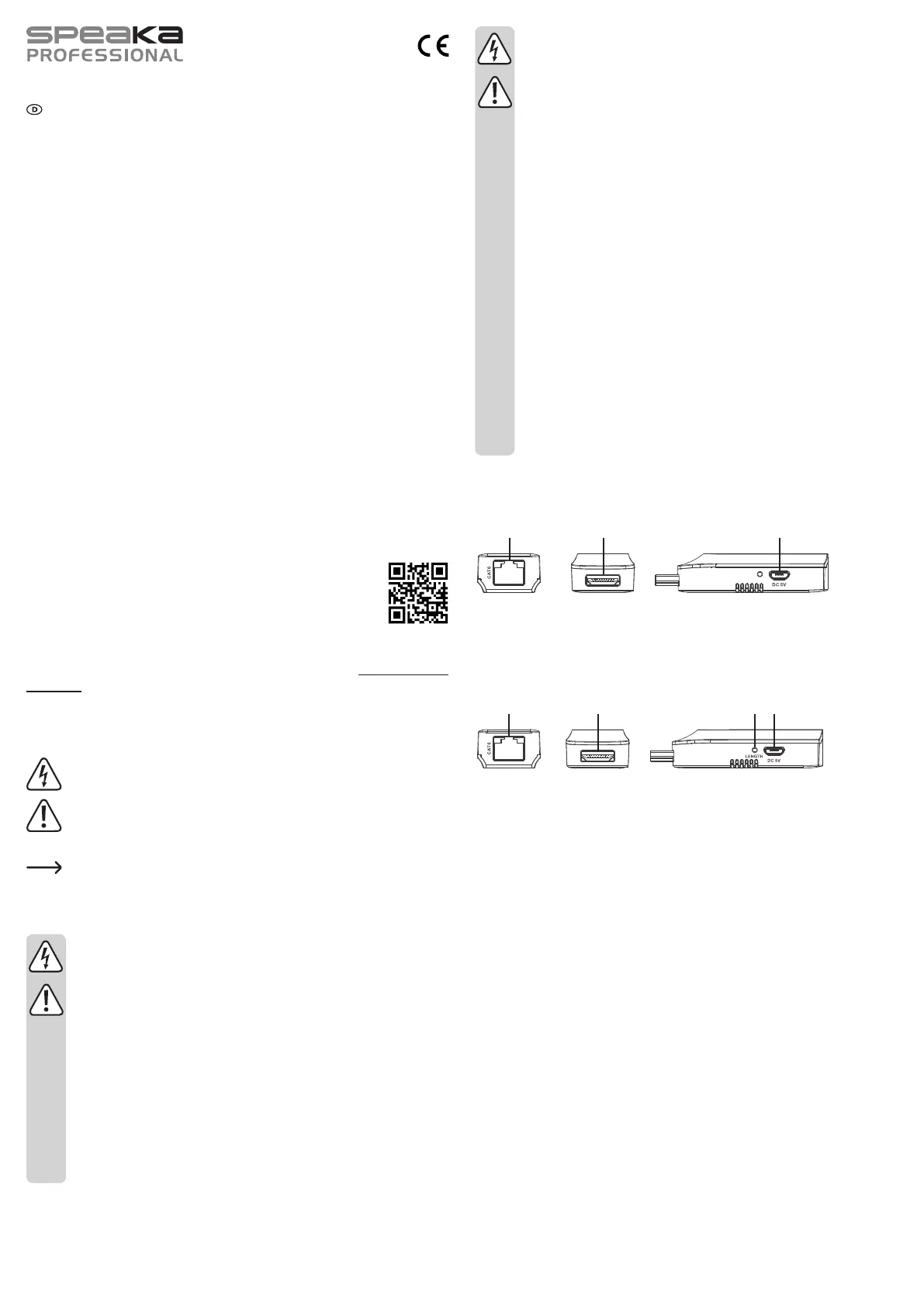

Bedienelemente
Sender
1 2 3
1 RJ45-Buchse
2 HDMI-Stecker
3 Micro-USB-Buchse
Empfänger
4 5 6 7
4 RJ45-Buchse
5 HDMI-Stecker
6 Taste LENGTH
7 Micro-USB-Buchse
Anschluss
a) Allgemeine Hinweise
• Schalten Sie zunächst alle anzuschließenden Geräte aus.
• Verwenden Sie ein Netzwerkkabel der Spezikation CAT6/6A/7 mit einer Länge
von bis zu 50 m.
• Das Netzwerkkabel sollte mindestens 15 m lang sein. Bei der Verwendung eines
kürzeren Kabels kann unter Umständen das ausgegebene Signal zu stark sein, so
dass kein Bild angezeigt wird.
• Falls Sie zusätzlich ein HDMI-Verlängerungskabel verwenden, darf dessen Länge
max. 5 m betragen.
• Beachten Sie den Aufdruck auf der Oberseite, um Empfänger (Aufdruck:
Receiver Sender) und Sender (Aufdruck: ) voneinander zu unterscheiden. Ein
weiteres Unterscheidungsmerkmal ist die Taste , die nur am Empfänger LENGTH
zu nden ist.
Bedienungsanleitung
Mini HDMI-Verlängerung über Patch
Best.-Nr. 1693320
Bestimmungsgemäße Verwendung
Das Produkt dient dazu, die beschränkte Übertragungslänge von HDMI-Kabeln
durch ein separat erhältliches Netzwerkkabel auf bis zu 50 Meter zu erweitern. Die
Stromversorgung erfolgt via USB.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt.
Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen
und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als
zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine
unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag,
etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren
Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung
an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen
Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind
Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Sender
• Empfänger
• 2 x USB-Kabel
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die
Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige
Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten
sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise
zur Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und
beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die
Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung
in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für
dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren
fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem
Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE. *1693320_v1_0718_02_IPL_m_de
b) Empfänger
• Verbinden Sie den Empfänger z. B. mit dem HDMI-Eingang eines Bildschirms oder
Projektors.
• Verbinden Sie ein Ende des Netzwerkkabels mit der RJ45-Buchse.
c) Sender
• Verbinden Sie den Sender z. B. mit dem HDMI-Ausgang eines Laptops oder Blu-
ray-Players.
• Verbinden Sie das andere Ende des Netzwerkkabels mit der RJ45-Buchse.
• Verbinden Sie den Sender über das beiliegende USB-Kabel mit einem USB-
Anschluss, um die Stromversorgung herzustellen.
Im Normalfall reicht es aus, wenn Sie nur den Sender mit einem USB-
Anschluss verbinden. Der Sender versorgt dann auch den Empfänger mit
Strom.
Falls der Empfänger allerdings nicht ordnungsgemäß funktioniert,
verbinden Sie auch diesen mit einem USB-Anschluss.
d) Anschlussdiagramm
USB
CAT6
Sender Empfänger
Inbetriebnahme
• Schalten Sie das Wiedergabegerät (z. B. Blu-ray-Player) ein.
• Schalten Sie den Bildschirm bzw. Projektor ein.
• Starten Sie die Wiedergabe.
Anpassung an die Länge des Netzwerkkabels
• Mit der Taste LENGTH können Sie das Produkt an die Länge des Netzwerkkabels
anpassen.
• Beim ersten und zweiten Druck auf die Taste versucht das Produkt, sich
automatisch anzupassen.
• Vom dritten bis zum zwölften Druck auf die Taste können Sie jeweils eine von
insgesamt zehn voreingestellten Kongurationen manuell auswählen.
• Wenn Sie die Taste erneut (also zum 13. Mal) drücken, beginnt der Zyklus von
vorne.
Das Produkt speichert die Einstellung. Wenn Sie das Produkt erneut
einschalten, wird die zuletzt gewählte Konguration eingestellt.
Beseitigung von Störungen
Kein Bild oder schlechte Übertragungsqualität
• Schalten Sie alle Geräte ein.
• Überprüfen Sie alle Anschlüsse.
• Überprüfen Sie das Netzwerkkabel.
• Wählen Sie am Fernseher den richtigen Eingang aus.
• Trennen Sie den Sender für einige Sekunden von der Stromversorgung.
• Drücken Sie die Taste .LENGTH
Pege und Reinigung
• Trennen Sie das Produkt vor der Reinigung von den angeschlossenen Geräten.
• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/
zerlegen Sie es deshalb niemals.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol
oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar
die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht
entfernt werden.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren
Beitrag zum Umweltschutz.
Technische Daten
Geeignetes Netzwerkkabel ..... CAT6/6A/7, max. 50 m, RJ45-Stecker
Geeignetes HDMI-Kabel max. 5 m .........
Kompatibilität .......................... HDMI1.3, HDCP1.2
Unterstützte Auösung 480i (60 Hz), 480p (60 Hz), 576i (50 Hz), 576p ...........
(50 Hz), 720p (50/60 Hz), 1080i (50/60 Hz), 1080p
(50/60 Hz)
Unterstütztes Audioformat ...... L/R Stereo
Übertragungsrate max. 10,2 Gbps ....................
USB-Kabellänge 1 m .....................
Betriebsbedingungen .............. 0 bis +50 °C, max. 90 % rF
Lagerbedingungen .................. -10 bis +70 °C, max. 90 % rF
Abmessungen (L x B x H) 71 x 26 x 16 mm .......
Gewicht ................................... 19 g (Sender), 17 g (Empfänger)
