Speaka SP-8567416 Manual

Speaka AV forlænger SP-8567416

Læs gratis den danske manual til Speaka SP-8567416 (8 sider) i kategorien AV forlænger. Denne vejledning er vurderet som hjælpsom af 25 personer og har en gennemsnitlig bedømmelse på 4.0 stjerner ud af 13 anmeldelser. Har du et spørgsmål om Speaka SP-8567416, eller vil du spørge andre brugere om produktet?

Download PDF

Side 1/8

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht

zugänglich sein.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose

des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem

Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der

Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer

nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder

durch scharfe Kanten beschädigt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen

hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus

der Netzsteckdose.

• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es

besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die

Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist

(zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen,

anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig

von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus

der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht,

verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil

aus.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit

oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen

Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten)

und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf

danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in

einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser

kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil

Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf

Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies

kann u.U. mehrere Stunden dauern.

• Achten Sie beim Betreiben des Produkts darauf, dass eine ausreichende

Luftzirkulation gewährleistet ist. Decken Sie das Produkt nicht ab. Stellen Sie

das Produkt niemals auf eine Tischdecke oder einen Teppich. Platzieren Sie das

Produkt auf einer ebenen und hitzebeständigen Oberäche.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder

an andere Fachleute.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der

übrigen Geräte, an die das Produkt angeschlossen wird.

• Trennen Sie alle Geräte immer von der Stromversorgung, bevor Sie Kabel

anschliessen oder trennen.

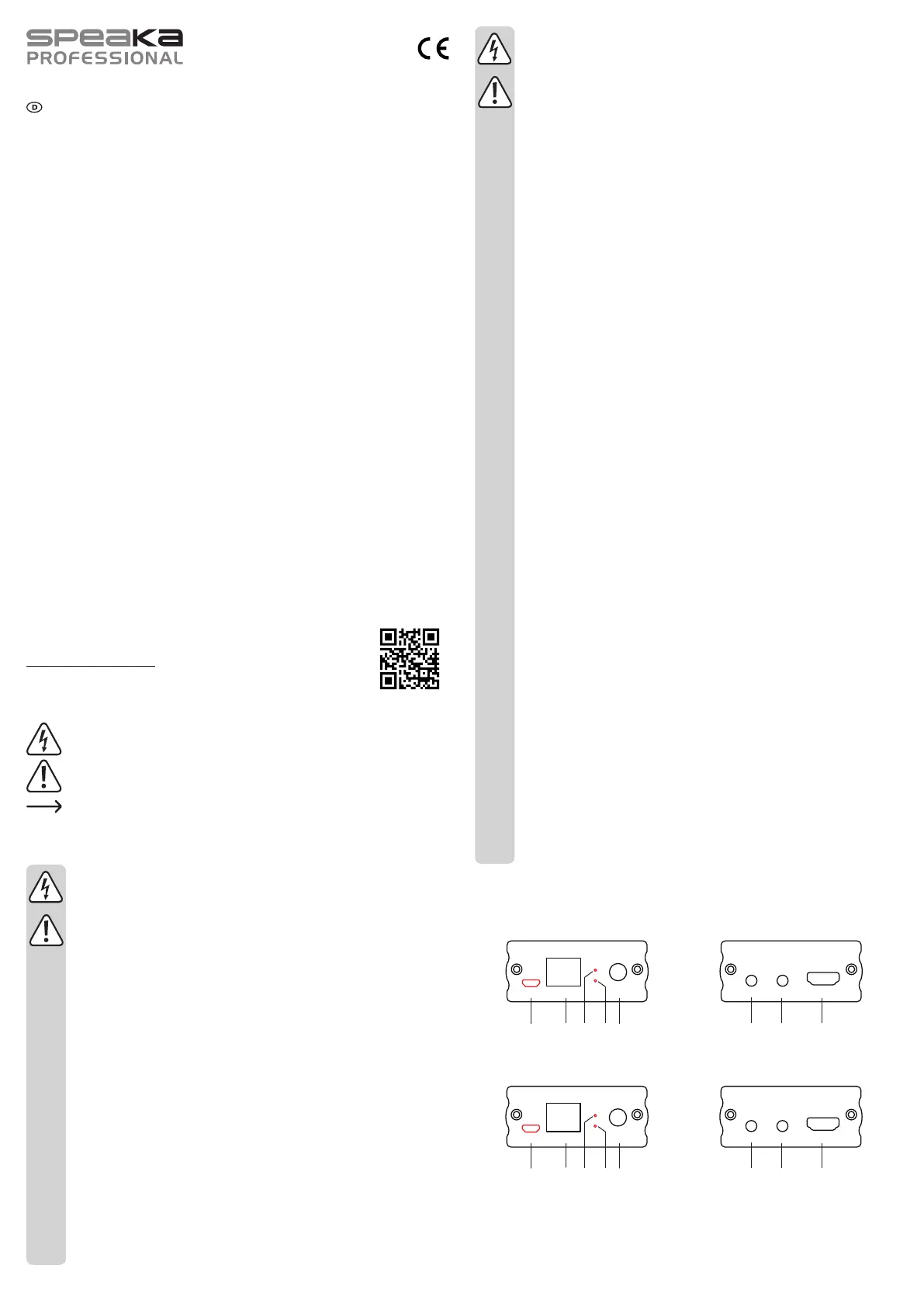

Bedienelemente

1 432 5 6

Sender

IR In IR Out HDMI In

12V/DC

Power

USB

Link

CAT Out

IR In IR Out HDMI Out

12V/DC

Power

USB

Link

CAT In

7 8

11109 12

Empfänger

IR In IR Out HDMI In

12V/DC

Power

USB

Link

CAT Out

IR In IR Out HDMI Out

12V/DC

Power

USB

Link

CAT In

13 14 1615

Bedienungsanleitung

HDMI 4K2K Extender

Best.-Nr. 2141854

Bestimmungsgemäße Verwendung

Das Produkt dient zur Verlängerung von HDMI-Signalen mit 4K Auösung über geeignete

Netzwerkkabel. Die Steuersignale einer Fernbedienung können über die mitgelieferten IR-

Emitter und IR-Empfänger genutzt werden. Die Stromversorgung erfolgt über das mitgelieferte

Netzteil. Sender und Empfänger sind PoC-fähig (Power over Cable), so dass nur ein Netzteil

für die Stromversorgung notwendig ist. Das Gehäuse kann auf einen festen Untergrund

geschraubt werden.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt

mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,

kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die

Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur

zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen

HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.

Lieferumfang

• Sender

• Empfänger

• Netzteil

• 8x Schraube

• 2 x IR Emitter (ca. 1,2 m Kabellänge) mit

1 x Schaumstoff (selbstklebend)

• 2 x IR Empfänger (ca. 1 m Kabellänge)

mit 1 x Schaumstoff (selbstklebend)

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link

www.conrad.com/downloads herunter oder scannen Sie den abgebildeten

QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die

Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,

Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

Sender

1 Anschluss USB (ohne Funktion)

2 Anschluss CAT Out

3 LED Link

4 LED Power

5 Netzteilanschluss 12V/DC

6 Anschluss IR In

7 Anschluss IR Out

8 Anschluss HDMI In

Empfänger

9 Anschluss USB (ohne Funktion)

10 Anschluss CAT In

11 LED Link

12 LED Power

13 Netzteilanschluss 12V/DC

14 Anschluss IR In

15 Anschluss IR Out

16 Anschluss HDMI Out

Inbetriebnahme

a) Installation

• Sender und Empfänger sind jeweils mit 4 Langlöchern versehen.

• Im Lieferumfang sind 8 Schrauben enthalten. Die Geräte können somit bei Bedarf an einem

festen Untergrund geschraubt werden.

Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder

Leitungen beschädigt werden. Werden versehentlich Elektroleitungen angebohrt,

besteht Lebensgefahr durch einen elektrischen Schlag!

Achten Sie beim Umgang mit elektrischen Werkzeugen (z.B. einer Bohrmaschine)

auf Ihre Sicherheit. Tragen Sie eine Schutzbrille.

b) HDMI-Verbindung

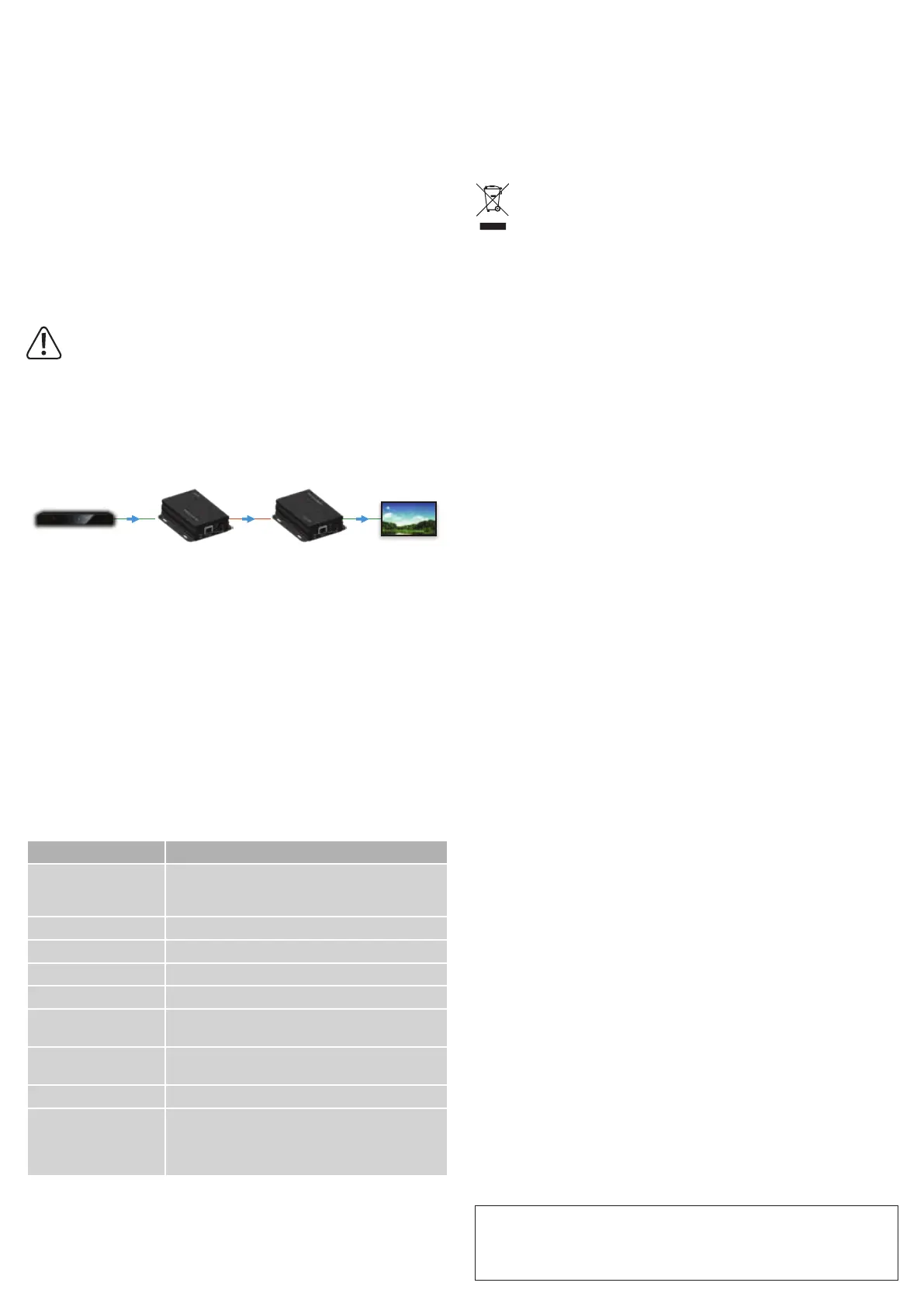

Beispiel Verbindungsdiagramm

HDTV

HDMI In HDMI Out

CAT6/6A/7

Sender (TX) Empfänger (RX)

HDTV

HDMI Out

CAT6/6A/7

HDMI In

• Schalten Sie alle Geräte aus und trennen diese von der Stromversorgung, bevor Sie die

einzelnen Komponenten verbinden.

• Verbinden Sie Ihr HDMI-Gerät (z. B. Blu-Ray-Player, TV-Box) und den Anschluss

HDMI In (8) am Sender mit einem geeigneten HDMI Kabel.

• Verbinden Sie den Anschluss CAT Out (2) des Senders und den Anschluss CAT In (10) des

Empfängers mit einem CAT 6/6a/7 Netzwerkkabel.

• Verbinden Sie einen HD TV/Monitor und den Anschluss HDMI Out (16) am Empfänger mit

einem geeigneten HDMI-Kabel.

• Verbinden Sie den Rundstecker des Netzteils mit dem Netzteilanschluss 12 V/DC am

Sender (5) oder Empfänger (13) und schrauben Sie die Überwurfmutter im Uhrzeigersinn

fest. Verbinden Sie den Netzstecker mit einer geeigneten Netzsteckdose. Die

Stromversorgung für den Empfänger oder Sender erfolgt über das Netzwerkkabel. Das

Produkt verfügt über die Funktion PoC (Power over Cable), so dass die Stromversorgung

über das Netzwerkkabel bidirektional erfolgt.

• Trennen Sie den Netzstecker von der Netzsteckdose, wenn das Produkt nicht verwendet

wird.

c) Kurzbeschreibung der Bedienelemente

Bedienelement Funktion

Anschluss CAT Netzwerkkabel verbinden. Hierüber wird auch das vor-

oder nachgeschaltete Gerät mit Strom versorgt (PoC). Die

Stromversorgung erfolgt bidirektional.

Anschluss HDMI In HDMI Gerät verbinden.

Anschluss HDMI Out HD TV/Monitor verbinden.

Netzteilanschluss 12 V/DC Anschluss für Netzteil.

LED Power Zeigt an, dass das Produkt mit Strom versorgt wird.

LED Link Zeigt an, dass das Produkt eine HDBaseT-Verbindung

(Eingang und Ausgang) erkannt hat.

Anschluss IR In Anschluss für IR-Empfänger (Fernbedienungsignal

empfangen).

Anschluss IR Out Anschluss für IR-Emitter (Fernbedienungsignal senden).

Anschluss USB Dieser Anschluss ist ohne Funktion. Schliessen Sie

hier keine Geräte an, da dies das Produkt beschädigen

kann. Der Anschluss ist nur für den Hersteller zwecks

Wartungsarbeiten zu verwenden.

Pege und Reinigung

• Trennen Sie das Produkt und angeschlossene Geräte vor jeder Reinigung von der

Stromversorgung.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder

andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion

beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

a) Sender (TX)/Empfänger (RX)

Eingangsspannung/-strom .........12 V/DC, 2 A

Bandbreite .................................bis zu 10,2 GBit/s

Farbtiefe ....................................12 Bit

HDMI-Anschluss ........................Sender HDMI-Eingang, Empfänger HDMI-Ausgang

Video-Auösung ........................ 4K2K 30 Hz 4:4:4, 1080p/60Hz

(Netzwerkkabel CAT6/6a/7, Länge max. 50 m)

Kompatibilität .............................HDCP 2.2

Übertragungsart .........................über Netzwerkkabel RJ45

PoC ............................................Bidirektional

IR-Emitter/-Empfänger ...............Bidirektional

EDID Datenunterstützung ..........von HD Monitor auf HDMI-Quellgerät

Betriebstemperatur ....................0 bis +40 ºC

Lagertemperatur ........................-20 bis +60 ºC

Betriebs-/Lagerluftfeuchtigkeit ...5 – 90 % relative Luftfeuchte

Abmessungen (B x H x T) .........90 x 29 x 98 mm (je Gerät)

Gewicht ......................................ca. 293 g

b) Netzteil

Eingangsspannung/-strom .........100 - 240 V/AC 0,8 A

Ausgangsspannung/-strom ........12 V/DC, 2 A

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Produkt Specifikationer

Mærke:	Speaka
Kategori:	AV forlænger
Model:	SP-8567416
Type:	AV sender & modtager
Vekselstrømsindgangsspænding:	12 V
Bredde:	90 mm
Dybde:	98 mm
Højde:	29 mm
Vægt:	293 g
Antal pr. pakke:	2 stk
Brugervejledning:	Ja
Produktfarve:	Sort
HDCP:	Ja
Understøttede lydformater:	LPCM
Maksimal opløsning:	3840 x 2160 pixel
Materiale:	Metal
Forbindelsesteknologi:	Ledningsført
Antal USB-porte:	1
Indgangsstrøm:	2 A
Maksimal overførselsafstand:	50 m
Maksimal opdateringshastighed:	30 Hz
USB-stik type:	Micro-USB
HSMI-indgang:	1
HDCP-version:	2.2
Fjernbetjening (IR) indgang:	1
Fjernbetjening (IR) udgang:	1
Understøttede kabeltyper:	Cat6, Cat6a, Cat6e
RJ-45 udgangs-porte:	1
Udvidet display identifikationsdata (EDID):	Ja
