Steren STV-034 Manual

Steren Vægbeslag STV-034

Læs gratis den danske manual til Steren STV-034 (2 sider) i kategorien Vægbeslag. Denne vejledning er vurderet som hjælpsom af 30 personer og har en gennemsnitlig bedømmelse på 4.6 stjerner ud af 15.5 anmeldelser. Har du et spørgsmål om Steren STV-034, eller vil du spørge andre brugere om produktet?

Download PDF

Side 1/2

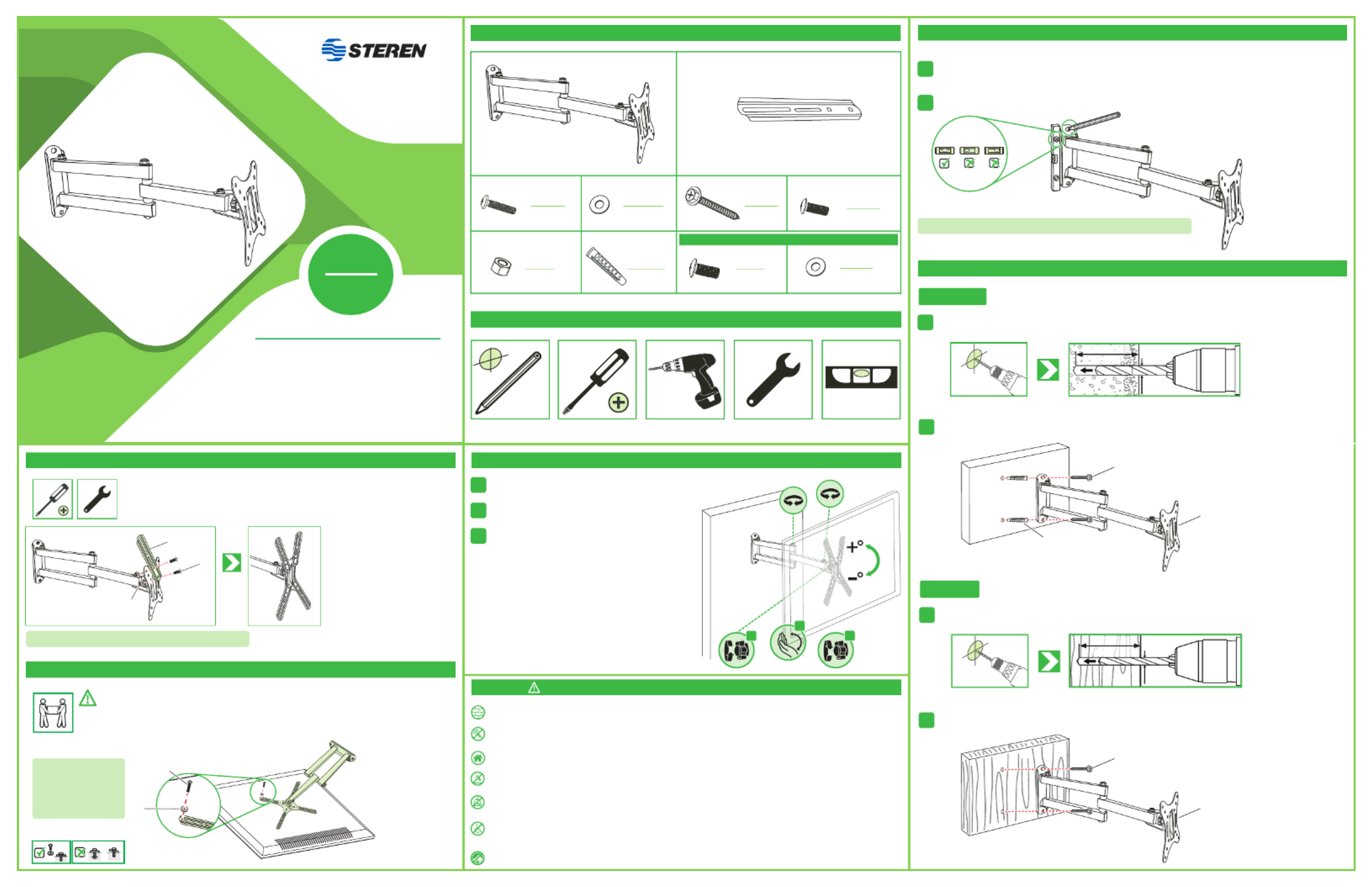

Manual de instrucciones

SOPORTE PARA PANTALLAS

DE 17" A 42"

Antes de utilizar el producto, lee el siguiente instructivo.

La información que se muestra en este manual sirve únicamente como referencia sobre el producto. Debido a actualizaciones pueden

existir diferencias. Por favor, consulta nuestra página web www.steren.com para obtener la versión más reciente de este manual.

1018m

STV-034

V2.2

CONTENIDO

HERRAMIENTAS NECESARIAS

C (4 tornillos)

(1 Soporte)

M5X10

F (8 tornillos)

M5X15

D (4 rondanas)

G (8 tuercas)

2”

H (2 taquetes)

2”

E (2 pijas)

B (4 brazos)

M6X16

(4 tornillos)

(4 rondanas)

Únicamente para VESA 200 x 200

PREPARATIVOS PARA LA INSTALACIÓN

INSTALACIÓN DEL SOPORTE

Localiza el lugar* donde deseas instalar el soporte; colócalo sobre la superﬁcie para asegurarte de

que la instalación será correcta y veriﬁca que esté nivelado usando la burbuja central del nivelador.

Utiliza una broca de 10 mm para perforar sobre las marcas que realizaste, a una profundidad de 2”.

Realiza las marcas para las perforaciones.

*Asegúrate de que no haya tuberías ocultas con cableado eléctrico, gas o agua.

a) Sobre concreto

Perfora

( )2"

ø 10mm

(ø 3/8")

50,9 mm

Inserta los taquetes (H) en los oriﬁcios. Monta el soporte y fíjalo con las pijas (E).

Monta el soporte y fíjalo con las pijas (E).

Utiliza una broca de 3 mm para perforar sobre las marcas que realizaste, a una profundidad de 2”.

b) Sobre madera

Perfora

ø 3 mm

( )2 "

50,9 mm

Coloca los brazos (B) en cada esquina de la base del soporte y fíjalos con las

tuercas (G) y los tornillos (F) en el orden que se muestra.

Utiliza 4 tornillos y las 4 rondanas (C) (D) para ﬁjar el soporte en la parte posterior de la

pantalla.

COLOCACIÓN DE BRAZOS

INSTALACIÓN DE PANTALLA

Usa un desarmador y una llave española de 8 mm para apretar las piezas

No instales pantallas de más de 42” o con un peso mayor a kg15

Los tornillos suministrados son de

medidas estándar. Te recomenda-

mos consultar el manual de

instrucciones de tu pantalla para

obtener información acerca de los

tornillos necesarios para montarla

en un soporte

AJUSTES

Aﬂoja el seguro de rosca.

Inclina la pantalla para obtener el ángulo de visión deseado.

• Elige una pared sólida y lisa para poder ﬁjar con seguridad el soporte.

• No aprietes excesivamente los tornillos.

• Este producto está diseñado para uso en interiores; utilizarlo en exteriores podría ocasionar fallas y heridas personales.

• Evita las caídas del equipo, ya que podría sufrir daños.

• No excedas la capacidad de carga máxima de kg. 15

•Este apar par niños), físicas, sean ato no se destina a por personas (incluyendo utilizarse cuyas capacidades sensoriales o mentales

diferentes o estén reducidas,o carezcan de experiencia o conocimiento.

• Los niños deben supervisarse para asegurar que no empleen el aparato como juguete.

PRECAUCIONES

Aprieta nuevamente el seguro de rosca hasta que el soporte

quede ﬁrme.

M4X16

Instruction manual

17” TO 42” TV STAND

Before using the product, read the following instructions.

The information shown in this manual serves only as a reference for the product. Due to updates there may be differences. Please

check our website www.steren.com for the most recent version of this manual.

1018m

STV-034

V2.2

CONTENT

NECESSARY TOOLS

C (4 screws)

(1 TV Stand)

M5X10

F (8 screws)

M5X15

D (4 washers)

G (8 nuts)

2”

H (2 anchors)

2”

E (2 screws)

B (4 arms)

M6X16

(4 screws)

(4 washers)

Only for VESA 200 x 200

Drill

( )2"

ø 10mm

(ø 3/8")

50.9 mm

Drill

ø 3 mm

( )2 "

50.9 mm

Insert the anchors (H) in the holes. Mount the bracket and ﬁx it with the screws (E).

Use a 3 mm drill bit to drill on the marks that you made, at a depth of 2 ".

b) On wood

Mount the support and ﬁx it with the screws (E).

PREPARATION FOR INSTALLATION

LLocate the place * where you want to install the TV stand; Place it on the surface to make sure that

the installation will be correct and verify that it is level using the central bubble of the leveler.

Make the drilling marks.

* Make sure there are no hidden pipes with electrical wiring, gas or water.

TV STAND INSTALLATION

Use a 10 mm drill bit to drill on the marks that you made, at a depth of 2 ".

a) On concrete

Place the arms in each corner of the TV stand base and ﬁx them with the (B)

nuts (G) and the screws in the order shown.(F)

PLACING ARMS

Use a screwdriver and an 8mm spanish key to tighten the pieces

Use 4 screws (C) and the 4 washers to ﬁx the TV stand on the back of the screen.(D)

TV SCREEN INSTALLATION

Do not install screens larger than 42 "or weighing more than kg15

The screws supplied are standard

sizes. We recommend you consult

the instruction manual of your

screen to obtain information about

the screws needed to mount it in a

support

Loosen the lock of the knob.

Tilt the screen to obtain the desired view angle.

Tighten the lock of the knob again until the TV stand is ﬁxed.

ADJUSTMENTS

CAUTIONS

• Choose a solid and smooth wall to securely ﬁx the stand.

• Do not over tighten the screws.

• This product is designed for indoor use; using it outdoors could cause personal injuries and failures.

• Avoid falling device,as it could be damaged.

• Do not exceed of kg maximum weight capacity. 15

• T children), physical,his device is not intended for use by people (including whose sensory or mental

abilities are different or reduced,or who lack experience or knowledge.

• Children should be supervised to ensure they do not use the device as a toy.

M4X16

Produkt Specifikationer

Mærke:	Steren
Kategori:	Vægbeslag
Model:	STV-034
Produktfarve:	Sort
Panel montering grænseflade:	100 x 100,200 x 100,200 x 200 mm
Monteringstype:	Væg
Hældningsvinkelområde:	15 - 10 °
Rotationsvinkel:	30 °
Rotation:	Ja
Monteringssæt:	Ja
Maksimal vægtkapacitet:	20 kg
Hældningsindstilling:	Ja
Maksimal skærmstørrelse kompatibilitet:	42 "
Minimal skærmstørrelse kompatibilitet:	17 "
Montering interface kompatibilitet (min.):	100 x 100 mm
Montering interface kompatibilitet (maks.):	200 x 200 mm
Afstand til væggen (min.):	60 mm
