Side 1/2

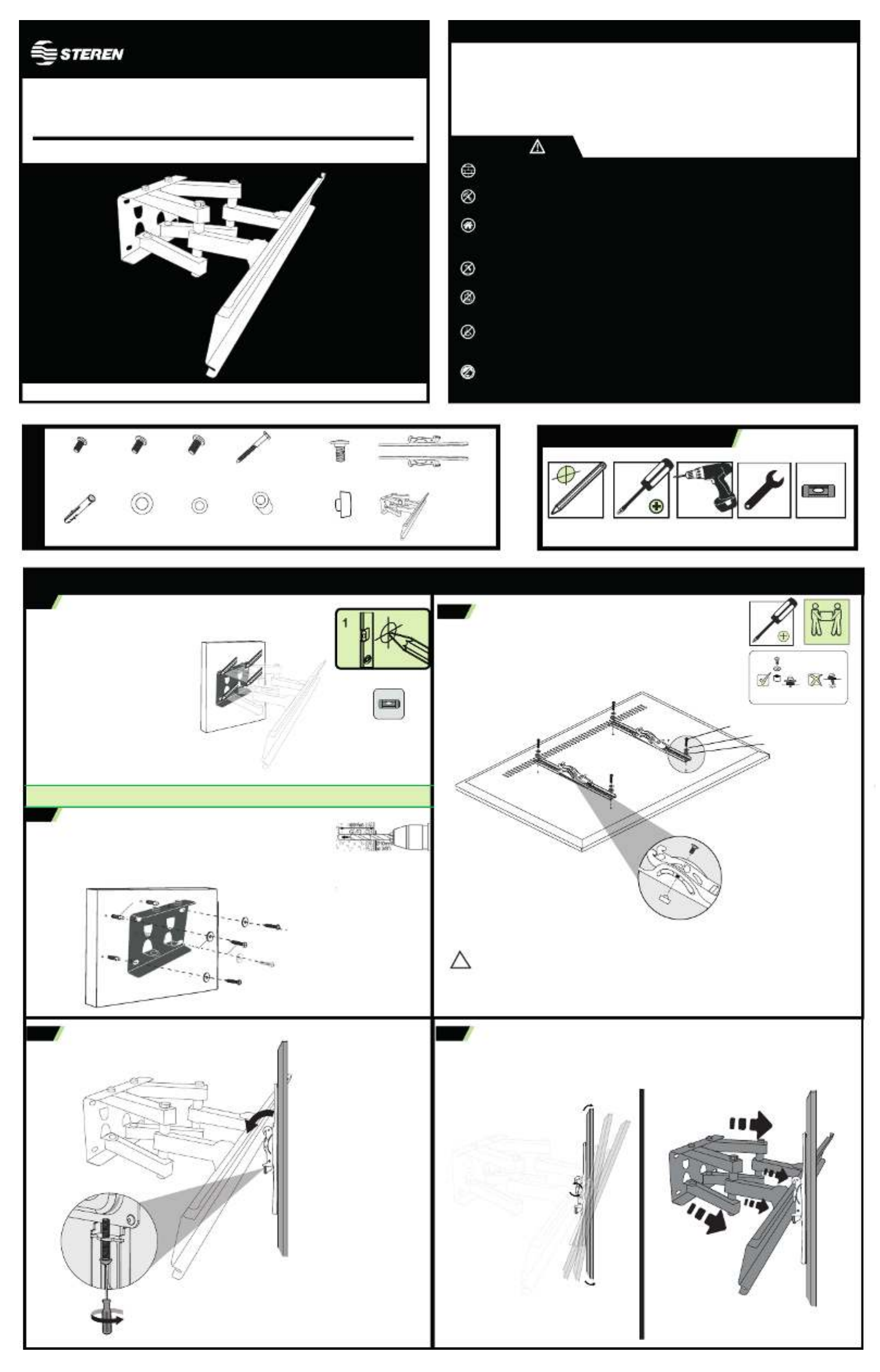

STV-116

SOPORTE PARA PANTALLAS DE 32" A 70"

V0.11118A

Manual de Instrucciones

IMPORTANTE

PRECAUCIONES

Antes de utilizar el producto, por favor, lee el siguiente instructivo.

La información que se muestra en este manual sirve únicamente como referencia sobre el producto.

Debido a actualizaciones pueden existir diferencias.

Por favor, consulta nuestra página web www.steren.com para obtener la versión más reciente de este

manual.

• Elige una pared sólida y lisa para poder ﬁjar con seguridad el soporte.

• No aprietes excesivamente los tornillos.

• Este producto está diseñado para uso en interiores. Utilizarlo en exteriores podría ocasionar fallas y

heridas personales.

• Evita las caídas del equipo, p1-ya que podría sufrir daños.

• No excedas la capacidad de carga máxima de 35 Kg.

• Este aparato no se destina para utilizarse por personas (incluyendo niños), cuyas capacidades físicas,

sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento.

• Los niños deben supervisarse para asegurar que no empleen el aparato como juguete.

CONTENIDO

HERRAMIENTAS NECESARIAS

G (4 piezas) S (4 piezas)

E F (4 piezas) (8 piezas)

D (4 piezas)

M6x60

Barras de sujeción

Placa de

soporte

M10X50 M6X16 M4x12 Buje separador T (2 piezas)

Mariposa

O (2 piezas)

M6X11

M4X20

A (4 piezas) M6X20

B (4 piezas) M8X20

C (4 piezas)

INSTALACIÓN

PREPARATIVOS PARA LA INSTALACIÓN

INSTALACIÓN DEL SOPORTE (SOBRE CONCRETO)

INSTALACIÓN DE LA PANTALLA

AJUSTES

2b 3

Utiliza la base del soporte como plantilla para realizar las marcas de las perforaciones sobre la superﬁcie donde deseas instalar el equipo.

1. Coloca el soporte en la pared* donde deseas instalarlo. Utiliza un nivelador y

observa la burbuja para veriﬁcar que el soporte esté nivelado.

2. Realiza las marcas para las perforaciones.

1. Utiliza una broca de 10 mm para perforar sobre las marcas que realizaste, a una profundidad

de 60 mm

Los tornillos suministrados son de medidas estándar. Te recomendamos consultar el manual de instrucciones de tu

pantalla para obtener información acerca de los tornillos necesarios para montarla en un soporte

Coloca en cada una de las barras, la mariposa (T) y el tornillo (O),

que ﬁjarán la posición de inclinación.

2. Aﬂoja los tornillos de sujeción, y monta la pantalla sobre el soporte colocando primero la parte superior de las barras (en

forma de gancho) y, posteriormente, la parte inferior.

1. Aﬂoja levemente las mariposas de cada barra, e inclina la

pantalla hasta alcanzar la posición deseada.

2. Aprieta nuevamente las mariposas para ﬁjar la posición.

3. Estira o retrae los brazos para un ajuste frontal y lateral, hasta

obtener la posición deseada.

Asegúrate de que las barras queden perfectamente acopladas

3. Aprieta nuevamente los tornillos de sujeción hasta llegar al tope de la base del soporte.

1. Utiliza 4 tornillos (A o B) , los 4 bujes separadores (S) y las 4 rondanas (G o F) para ﬁjar

las barras en la parte posterior de la pantalla. En caso de requerir tornillos más anchos,

sólo utiliza los tornillos ( C ) y los bujes (S), sin las rondanas.

2. Inserta los taquetes (E) en los oriﬁcios. Monta el soporte y fíjalo con las pijas (D) y las

rondanas (F).

*Asegúrate de que no haya tuberías ocultas con cableado eléctrico, gas o agua

No instales pantallas de más de 70” o con un peso mayor a 35 kg

√

A, B o C

G o F

STV-116

32 TO 70” TV STAND

V0.11118A

Instruction manual

IMPORTANT

CAUTIONS

Before using the product, please read the following instructions.

The information shown in this manual serves only as a reference for the product.

Due to updates there may be differences.

Please check our website www.steren.com for the most recent version of this manual.

•Choose a solid and smooth wall to securely ﬁx the support.

• Do not over tighten the screws.

• This product is designed for indoor use. Using it outdoors could cause personal injuries and failures.

• Avoid falling equipment, as it could be damaged.

• Do not exceed the maximum load capacity of 35 Kg.

• This device is not intended for use by people (including children), whose physical, sensory or mental

abilities are different or reduced, or who lack experience or knowledge.

• Children should be supervised to ensure they do not use the device as a toy.

CONTENT

G (4 pieces) S (4 pieces)

E F (4 pieces) (8 pieces)

D (4 pieces)

M6x60

Clamping bars

Plate of

support

M10X50 M6X16 M4x12 Separator bushing

M4X20

A (4 pieces M6X20

B (4 pieces) M8X20

C (4 pieces)

INSTALLATION

PREPARATION FOR INSTALLATION

SUPPORT INSTALLATION (ON CONCRETE)

INSTALLING THE SCREEN

ADJUSTMENTS

2b 3

Use the base of the support as a template to make the marks of the perforations on the surface where you want to install the equipment.

1. Place the bracket on the wall * where you want to install it. Use a leveler and

observe the bubble to verify that the support is level.

2. Make the marks for the perforations.

1. Use a 10 mm drill bit to drill on the marks you made, at a depth of 60 mm

The screws supplied are standard sizes. We recommend you consult the instruction manual of your screen to obtain

information about the screws needed to mount it in a support

2. Loosen the ﬁxing screws, and mount the screen on the support by ﬁrst placing the upper part of the bars (hooked) and

then the lower part.

1. Slightly loosen the butterﬂies of each bar, and tilt the screen

until you reach the desired position.

2. Press the butterﬂies again to ﬁx the position.

3. Stretch or retract the arms for a frontal and lateral adjustment,

until obtaining the desired position.

Make sure that the bars are perfectly coupled

3. Tighten the retaining screws again until they reach the top of the support base.

1. Use 4 screws (A or B), the 4 spacers (S) and the 4 washers (G or F) to ﬁx the bars on the

back of the screen. If you require wider screws, only use the screws (C) and the bushings

(S), without the washers.

2. Insert the anchors (E) into the holes. Mount the support and ﬁx it with the pins (D) and the

washers (F).

*Make sure there are no hidden pipes with electrical, gas or water wiring

Do not install screens larger than 70 "or weighing more than 35 kg

√

TOOLS NEEDED

Place on each of the bars, the nut (T) and the screw (O),

 that will ﬁx the tilting position.

T (2 pieces)

Nut

O (2 pieces)

M6X11

A, B o C

G o F

Produkt Specifikationer

Mærke:	Steren
Kategori:	Vægbeslag
Model:	STV-116
Produktfarve:	Sort
Panel montering grænseflade:	100 x 100,200 x 100,200 x 200,300 x 300,400 x 200,400 x 400,400 x 300,500 x 400,600 x 400 mm
Monteringstype:	Væg
Maksimal vægtkapacitet:	35 kg
Maksimal skærmstørrelse kompatibilitet:	70 "
Minimal skærmstørrelse kompatibilitet:	32 "
Montering interface kompatibilitet (min.):	100 x 100 mm
Montering interface kompatibilitet (maks.):	600 x 400 mm
Afstand til væggen (min.):	40 mm
Afstand til væggen (maks.):	400 mm
