Side 1/2

ViaLux E

01/12.2014 A016.13.57075

ESP

DETECTOR DE MOVIMIENTO

INSTRUCCIONES DE EMPLEO

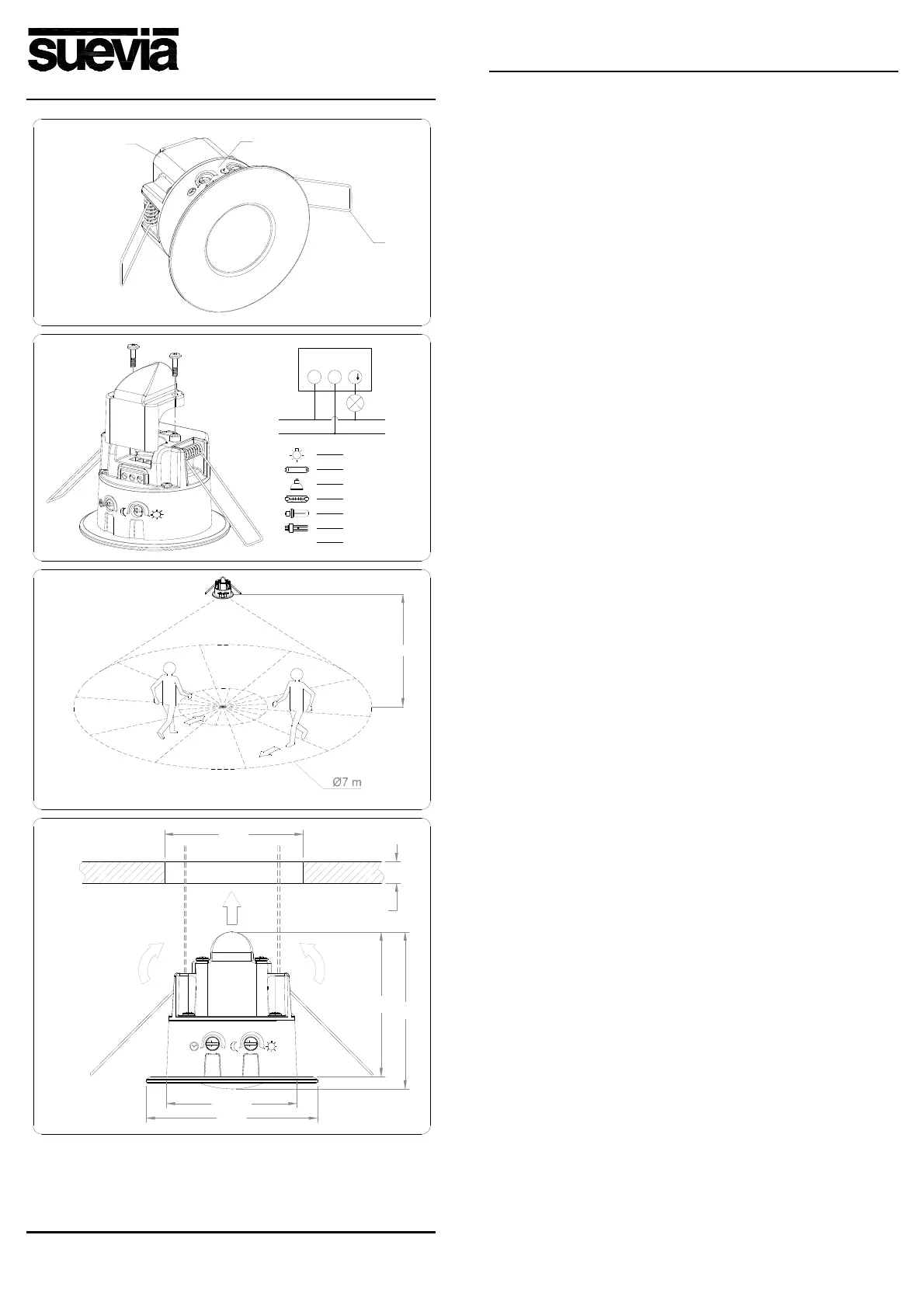

FIG.1

1. Tapa de bornas de conexión

2. Selectores de ajustes

3. Patillas de fijación

DESCRIPCIÓN

El detector de movimiento ViaLux E capta las emisiones invisibles infrarrojas procedentes de

personas y otras fuentes de calor sin emitir ningún tipo de radiación.

Cuando una fuente de calor se mueve dentro del campo de captación del ViaLux E, este se

enciende. Una vez que deja de captar el movimiento se apaga tras un tiempo de retardo

regulable. El ViaLux E no es adecuado para sistemas de alarma.

El circuito del ViaLux E reacciona únicamente cuando las condiciones de luz están por

debajo del nivel seleccionado.

INSTALACIÓN:

ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada por un

instalador autorizado.

ANTES DE PROCEDER A LA CONEXIÓN DEBE ASEGURARSE QUE LOS CABLES A

CONECTAR NO ESTÁN BAJO TENSIÓN.

El aparato está internamente protegido contra las interferencias por un circuito de seguridad.

No obstante, algunos campos electromagnéticos especialmente fuertes pueden llegar a

alterar su funcionamiento, por tanto, no debe instalarse próximo a campos inductivos

(motores, transformadores, centros de transformación, maquinaria industrial, etc.), señales

inalámbricas de alta frecuencia (WIFI, telefonía, inhibidores de señal. etc.), aparatos emisores

de infrarrojos (cámaras de seguridad, etc.).

MONTAJE

Empotrado en techo evitando que en su área de detección se encuentren superficies

altamente reflectantes (líquidos, mármol, etc.), elementos sujetos a cambios bruscos de

temperatura (calefacción, aire acondicionado, posibles corrientes de aire) o fuentes

luminosas.

La sensibilidad de captador puede verse reducida si la temperatura del objeto a

detectar está próxima a la temperatura ambiente.

En la instalación del ViaLux E se debe tener en cuenta que la activación se produce cuando

la fuente de calor cruza sus haces de detección y, por lo tanto, si va en dirección al aparato, la

detección es posible que se produzca a una menor distancia, p1-ya que puede que no atraviese

los haces hasta que esté próximo al aparato. En el dibujo de la FIG.3 las flechas indican la

dirección del movimiento de la persona u objeto a detectar.

La altura ideal de montaje es de entre 2 y 3 metros y la dirección del movimiento de la fuente

de calor se debe procurar que sea transversal a la lente del ViaLux E (FIG.3).

Realizar el montaje del aparato empotrado en el techo como se muestra en la FIG.4.

CONEXIÓN

Para conectar el equipo retirar la tapa como se indica en la FIG.2. A continuación, conectar

de acuerdo al esquema de la FIG.2.

PUESTA EN SERVICIO. AJUSTES

Al conectar por primera vez, o después de una desconexión prolongada, el dispositivo

activará la carga durante 40 segundos, tras los cuales pasa a funcionamiento normal.

Selectores de ajustes:

-  (TIME) para la regulación del tiempo de retardo de apagado

-  - ☼ (LUX) para regular la luminosidad

AJUSTE DEL CAMPO DE DETECCIÓN

Para ajustar el campo de detección girar:

- Selector TIME a la posición mínima.

- Selector LUX hasta la posición ☼.

AJUSTE DE LA LUMINOSIDAD

Cuando la luminosidad ambiental sea la deseada para el funcionamiento del detector, girar el

potenciómetro LUX hasta la posición . A continuación girar hacia la derecha lentamente

hasta que se encienda la iluminación.

Girando el selector LUX hacia la posición ☼, reaccionará en cualquier condición de

luminosidad. Girando hacia la posición , solamente reaccionará en condiciones de muy baja

luminosidad.

AJUSTE DEL TIEMPO DE CONEXIÓN

Girando el selector TIME a su posición minima el tiempo de conexión será de 35 segundos, y

hacia su posición máxima de 20 minutos. Este tiempo se reinicia cada vez que el detector

capta. Una vez finalizada la temporización el ViaLux E tiene un periodo de inactividad de 2

segundos aproximadamente en los que no detecta.

Para que los cambios realizados en los potenciómetros de ajuste del equipo tengan

efecto, es necesario salir del área de detección y esperar al apagado de la instalación.

CARACTERÍSTICAS TÉCNICAS

Alimentación 230 V~ 50 Hz

Poder de ruptura µ 6 A 230 V~ cos φ = 1

Consumo Propio 6,3 VA (0,8 W)

Rango de luminosidad 5 - 1000 lux

Rango de temporización de 35 s a 20 min

Angulo de detección: 360º

Campo de detección Ø7 m a 2,5 m de alto

Temperatura de funcionamiento -10 ºC a +40 ºC

Grado de protección IP20

Clase de protección II en condiciones de montaje correctas.

FIG.1

FIG.2

2,5 m

FIG.3

400 VA

1200 W

800 VA

400 VA

1200 W

40 VA

400 VA

LED

FIG.4

Ø65

5 - 40 mm

Ø60.9

Ø80

67 73

ORBIS TECNOLOGÍA ELÉCTRICA S.A. Lérida, 61 E-28020 Madrid Tel: (+34) 915672277; Fax:(+34) 915714006

DEU

BEWEGUNGSMELDER

GEBRAUCHSANLEITUNG

Abb.1:

1. Anschlussklemmen-Abdeckung

2. Einstellungswähler

3. Befestigungspins

BESCHREIBUNG

Der Bewegungsmelder ViaLux E erfasst unsichtbare Infrarotstrahlung von Personen und

anderen Wärmequellen ohne selbst Strahlung abzugeben. Wenn sich eine Wärmequelle im

Erfassungsbereich von ViaLux E bewegt, aktiviert sich das Gerät.

Sobald keine Bewegung mehr erfasst wird, deaktiviert sich das Gerät nach einer regulierbaren

Verzögerungszeit. ViaLux E ist nicht für Alarmsysteme geeignet.

Der Schaltkreis des ViaLux E reagiert nur, wenn die Lichtverhältnisse unter dem gewählten

Niveau liegen.

INSTALLATION:

ACHTUNG: Die Installation und Montage der elektrischen Geräte sollte von einem zugelassenen

Installateur ausgeführt werden.

BEVOR DAS GERÄT ANGESCHLOSSEN WIRD, MUSS DARAUF GEACHTET WERDEN,

DASS DIE ANZUSCHLIESSENDEN KABEL NICHT UNTER STROM STEHEN.

Das Gerät ist mit einem internen Sicherheitskreis gegen Interferenzen geschützt. Trotzdem

können einige besonders starke elektromagnetische Felder den Betrieb stören, aus diesem

Grund darf es nicht in der Nähe von induktiven Feldern (Motoren, Trafos,

Transformatorenstationen, Industriemaschinerie usw.), drahtlosen Hochfrequenzsignalen (Wifi,

Telefonlinien, Signalhemmer usw.) oder Geräten, die Infrarotstrahlung abgeben (Kameras von

Überwachungssystemen usw.) installiert werden.

MONTAGE

Deckeneinbau, der Erfassungsbereich des Gerätes sollte von hochreflektierenden Oberflächen

(Flüssigkeiten, Marmor usw.), Elementen die großen Temperaturschwankungen unterliegen

(Heizung, Klimaanlage) oder starken Lichtquellen freigehalten werden.

Die Sensibilität des Sensors kann beeinträchtigt werden, wenn die Temperatur des

zuerfassenden Objekts der Umgebungstemperatur gleicht.

Bei Installation des ViaLux E muss berücksichtigt werden, dass sich das Gerät aktiviert, sobald

eine Wärmequelle seine Erfassungsstrahlen durchquert und wenn diese sich direkt in Richtung

auf das Gerät zubewegt, kann sie eventuell erst in geringem Abstand erfasst werden, da sie die

Strahlen möglicherweise erst in unmittelbarer Nähe des Gerätes durchquert.

In der Zeichnung auf Abb.3 zeigen die Pfeile die Bewegunsrichtung der zuerfassenden Person

oder des Objekts an.

Die ideale Montagehöhe liegt zwischen 2 und 3 m und die Bewegungsrichtung der Wärmequelle

sollte quer zur Linse des ViaLux E verlaufen (Abb.3).

Das Gerät in der Decke einbauen wie auf Abb.4 angezeigt.

ANSCHLUSS

Um das Gerät anzuschließen den Deckel entfernen wie auf Abb.2 angezeigt. Danach gemäß

Schema auf Abb.2 anschließen.

INBETRIEBNAHME. EINSTELLUNGEN

Wenn das Gerät zum ersten Mal eingeschaltet wird oder wenn es längere Zeit ausgeschaltet

war, aktiviert es die Last 40 Sekunden lang und funktioniert dann normal.

Einstellungswähler:

-  (TIME) zur Regulierung der Verzögerungszeit beim Ausschalten

-  - ☼ (LUX) zur Regulierung der Helligkeit

EINSTELLUNG DES ERFASSUNGSBEREICHS

Um den Erfassungsbereich einzustellen drehen Sie:

- Einstellungswähler TIME auf Position Minimum.

- Einstellungswähler LUX bis Position ☼.

EINSTELLUNG DER HELLIGKEIT

Wenn die Umgebungshelligkeit die gewünschte für den Betrieb des Detektors ist, drehen Sie das

Potenziometer LUX bis Position . Anschließend langsam nach rechts drehen, bis sich die

Beleuchtung einschaltet.

Wenn der Einstellungswähler LUX bis Position ☼ gedreht wird, reagiert das Gerät unter allen

Lichtverhältnissen. Wenn man bis Position  dreht, reagiert es nur bei sehr schwachen

Lichtverhältnissen.

EINSTELLUNG DER EINSCHALTZEIT

Wenn man den Einstellungswähler TIME, auf Position Minimum dreht, beträgt die Einschaltzeit

35 Sekunden und auf Position Maximum 20 Minuten. Jedes Mal wenn der Sensor etwas

erfasst, wird diese Zeit neu gestartet. Wenn die Zeiteinstellung des ViaLux E beendet ist, erfasst

das Gerät ca. 2 Sekunden lang nichts.

Damit die durchgeführten Änderungen der Einstellungen der Potenziometern des

Gerätes in Kraft treten, ist es notwendig den Erfassungsbereich zu verlassen und zu

warten, bis sich die Anlage ausschaltet.

TECHNISCHE DATEN

Stromversorgung 230 V~ 50 Hz

Schaltleistung µ 6 A 230 V~ cos φ = 1

Eigenverbrauch 6,3 VA (0,8 W)

Lichtempfindlichkeit 5 - 1000 Lux

Laufzeit von 35 Sek. bis 20 Min.

Erfassungswinkel: 360º

Erfassungsbereich Ø7 m bis 2,5 m Höhe

Betriebstemperatur -10 ºC bis +40 ºC

Schutzart IP20

Schutzklasse II bei korrekter Montage

ENG

MOTION SENSOR

OPERATING INSTRUCTIONS

FIG. 1

1. Connection terminals cover

2. Settings selectors

3. Fixing lugs

DESCRIPTION

ViaLux E motion sensor captures the invisible infrared emissions from persons and other

heat sources without emitting any type of radiation.

When a heat source moves within its detection range, ViaLux E lights up. Once it stops

sensing the movement it turns off after an adjustable delay time. ViaLux E is not suitable

for alarm systems.

ViaLux E’s circuit only reacts when the light conditions are below the selected level.

INSTALLATION:

WARNING: Installation and mounting of electrical devices must be carried out by an

authorised fitter.

BEFORE PROCEEDING TO THE CONNECTION, IT MUST BE MADE SURE THAT

THE CABLES TO BE CONNECTED ARE NOT LIVE WIRES.

The device is internally protected against interference by a security circuit. However, some

particularly strong electromagnetic fields may alter its functioning, therefore, it must not be

installed near inductive fields (engines, transformers, transformer stations, industrial

machinery, etc.), high-frequency wireless signals (WIFI, phones, signal inhibitors, etc,),

infrared emitting devices (security cameras, etc.).

MOUNTING

Built in the ceiling avoiding highly reflective surfaces (liquids, marble, etc.), elements

subject to sudden changes in temperature (heating, air conditioning, possible air currents)

or light sources in its detection area.

The sensitivity of the sensor may be reduced if the temperature of the object to be

detected is close to ambient temperature.

In the installation of ViaLux E it must be taken into account that activation occurs when the

heat source crosses its detection beams and, therefore, if it moves towards the device, the

detection may occur at a shorter distance, since it may not cross the beams until it is near

the device. In the illustration of FIG. 3 the arrows show the direction of the movement of

the person or object to be detected.

The ideal mounting height is between 2 and 3 metres and the direction of the movement of

the heat source should be transverse to the lens of ViaLux E (FIG. 3).

Carry out the mounting of the device built in the ceiling as shown in FIG. 4.

CONNECTION

To connect the equipment remove the cover as shown in FIG. 2. Next, connect as outlined

in FIG. 2.

START-UP. SETTINGS

When connecting for the first time, or after a long disconnection, the device will activate the

loading during 40 seconds, after which it will go on to normal operation.

Settings selectors:

-  (TIME) to regulate the switch-off time delay

-  - ☼ (LUX) to regulate brightness

DETECTION FIELD SETTING

To set the detection field turn:

- TIME selector to minimum.

- LUX selector to ☼.

SETTING

When ambient brightness is the one desired to activate the sensor, turn the LUX

potentiometer to . Next, turn it right slowly until lights switch on.

Turning the LUX selector to ☼, it will react under any brightness condition. Turning it to , it

will only react under very low brightness conditions.

CONNECTION TIME SETTING

Turning the TIME selector to minimum the connection time will be of 35 seconds, and

turning it to maximum it will be of 20 minutes. Time restarts every time the detector senses.

Once the timing is finished, ViaLux E has an inactivity period of approximately 2 seconds

of no detection.

For the changes made in the potentiometers to have an effect, get out of the

detection area and wait for the installation to switch off.

TECHNICAL FEATURES

Rated voltage 230 V~ 50 Hz

Breaking capacity µ 6 A 230 V~ cos φ = 1

Own consumption 6,3 VA (0,8 W)

Brightness range 5 - 1000 lux

Timing range from 35 s to 20 min

Detection angle: 360º

Detection field Ø7 m to 2.5 m high

Operating temperature -10 ºC to +40 ºC

Protection level IP20

Protection class II under correct mounting conditions.

ORBIS Zeitschalttechnik GmbH Robert-Bosch- Straße 3 D-71088 Holzgerlingen Telefon 07031/8665-0 Fax 07031/8665-10 E-mail: info@orbis-zeitschalttechnik.de http://www.orbis-zeitschalttechnik.de
