ViaMat
02/10.2015 A016.13.57309
ESP
DETECTOR DE MOVIMIENTO
INSTRUCCIONES DE EMPLEO

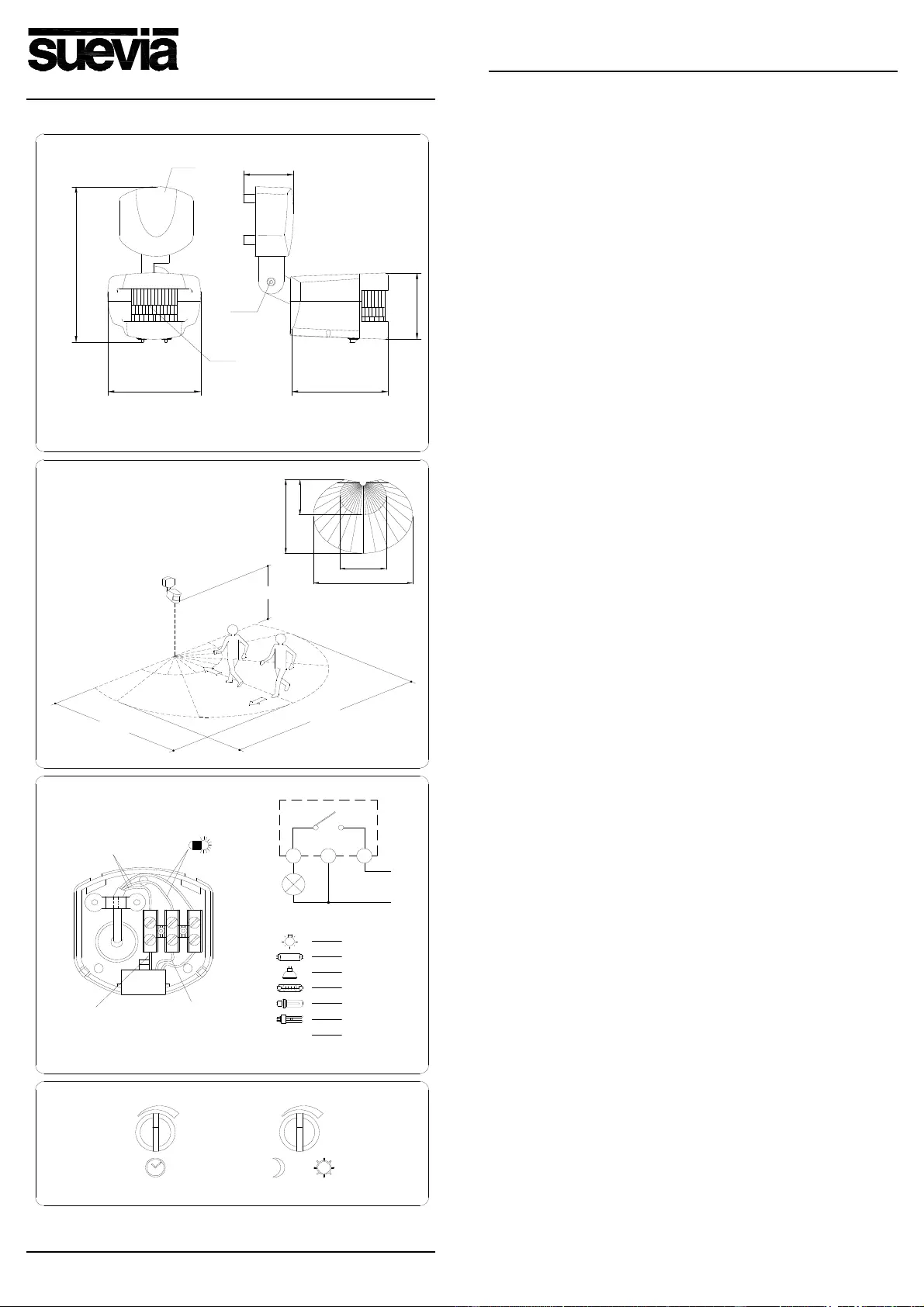

FIG.1
1.
Base de conexiones
2.
Lente
3.
Articulación de bola
DESCRIPCIÓN
El detector de movimiento ViaMat capta las emisiones invisibles infrarrojas
procedentes de personas y otras fuentes de calor sin emitir ningún tipo de radiación.
Cuando una fuente de calor se mueve dentro del campo de captación del ViaMat,
este se enciende. Una vez que deja de captar el movimiento se apaga tras un
tiempo de retardo regulable. El ViaMat no es adecuado para sistemas de alarma.
El circuito del ViaMat reacciona únicamente cuando las condiciones de luz están por
debajo del nivel seleccionado.
INSTALACIÓN Y MONTAJE
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada
por un instalador autorizado.
ANTES DE PROCEDER A LA CONEXIÓN DEBE ASEGURARSE QUE LOS
CABLES A CONECTAR NO ESTÁN BAJO TENSIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de
seguridad. No obstante, algunos campos electromagnéticos especialmente fuertes
pueden llegar a alterar su funcionamiento, por tanto, no debe instalarse próximo a
campos inductivos (motores, transformadores, centros de transformación,
maquinaria industrial, etc.), señales inalámbricas de alta frecuencia (WIFI, telefonía,
inhibidores de señal. etc.), aparatos emisores de infrarrojos (cámaras de seguridad,
etc.).
En pared evitando que en su área de detección se encuentren superficies altamente
reflectantes (líquidos, mármol, etc.), elementos sujetos a cambios bruscos de
temperatura (calefacción, aire acondicionado, posibles corrientes de aire) o fuentes
luminosas.
La sensibilidad de captador puede verse reducida si la temperatura del objeto
a detectar está próxima a la temperatura ambiente.
En la instalación del ViaMat se debe tener en cuenta que la activación se produce
cuando la fuente de calor cruza sus haces de detección y, por lo tanto, si va en
dirección al aparato, la detección es posible que se produzca a una menor distancia,
ya que puede que no atraviese los haces hasta que esté próximo al aparato. En el
dibujo de la FIG. 2 las flechas indican la dirección del movimiento de la persona u
objeto a detectar.
La altura ideal de montaje es de entre 2 y 2,5 metros y la dirección del movimiento
de la fuente de calor se debe procurar que sea transversal a la lente del ViaMat
(FIG.2).
Aflojar el tornillo de la articulación y mover el captador para cubrir el campo
deseado.
CONEXIÓN
Conectar de acuerdo al esquema de la FIG. 3.
En la parte inferior del ViaMat se encuentran los selectores LUX y TIME. (FIG. 4)
PUESTA EN SERVICIO. AJUSTES
Selectores de ajustes:
(TIME) para la regulación del tiempo de retardo de apagado
- ☼ (LUX) para regular la luminosidad
AJUSTE DEL CAMPO DE DETECCIÓN
Para ajustar el campo de detección girar:
Selector TIME a la posición mínima.
Selector LUX hasta la posición ☼.
AJUSTE DE LA LUMINOSIDAD
Cuando la luminosidad ambiental sea la deseada para el funcionamiento del
detector, girar el potenciómetro LUX hasta la posición . A continuación girar hacia
la derecha lentamente hasta que se encienda la iluminación.
Girando el selector LUX hacia la posición ☼, reaccionará en cualquier condición de
luminosidad. Girando hacia la posición , solamente reaccionará en condiciones de
muy baja luminosidad.
AJUSTE DEL TIEMPO DE CONEXIÓN
Girando el selector TIME a su posición mínima el tiempo de conexión será de 10
segundos, y hacia su posición máxima de 10 minutos. Este tiempo se reinicia cada
vez que el detector capta. Una vez finalizada la temporización el ViaMat tiene un
periodo de inactividad de 2 segundos aproximadamente en los que no detecta.
Para que los cambios realizados en los potenciómetros de ajuste del equipo
tengan efecto, es necesario salir del área de detección y esperar al apagado de
la instalación.
CARACTERÍSTICAS TÉCNICAS
Alimentación 230 V 50 Hz.
Poder de Ruptura µ 10 A 250 V~
Cargas máximas recomendadas FIG.3
Consumo Propio 8,5 VA (1 W. aprox)
Rango de luminosidad 5-2000 Lux.
Rango de temporización De 10 s a 10 min. aprox.
Ángulo de detección 180º a 20 ºC
Campo de detección 12 metros a 20 ºC
Temperatura de funcionamiento -10 ˚C a +50 ˚C
Grado de protección IP 44 según EN 60529
Clase de protección II según EN 60335 en condiciones de montaje
correctas
ORBIS TECNOLOGÍA ELÉCTRICA S.A. Lérida, 61 E-28020 Madrid Tel: (+34) 915672277; Fax:(+34) 915714006
FIG.1
FIG.2
400 VA
2000 W
1000 VA
400 VA
2000 W
40 VA
400 VA
LED
FIG.3
1
2
3
80
140
80
45
60
N
L
LN
230 V A.C.
L
N
7 m
12 m
14 m
8 m
FIG.4
12 m
14 m
2 - 3 m
