Side 1/6

I NSTRUKCJA ORYGINALNA (OBSŁUGI)

IMADŁO ŚLUSARSKIE OBROTOWE

07A210, 07A212, 07A215

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY

UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ

DO DALSZEGO WYKORZYSTANIA.

BEZPIECZEŃSTWO

• – Zachować porządek w miejscu pracy brak porządku w miejscu

pracy zwiększa prawdopodobieństwo wypadku.

• Nie dopuszczać dzieci i osób niepowołanych do pracy z

urządzeniem.

• Imadło zawiera elementy ruchome. Nie pracować w luźnych

ubraniach i biżuterii w celu uniknięcia wciągnięcia w mechanizm

imadła. Trzymać włosy z dala od narzędzia.

• – Stosować odpowiednią odzież ochronną rękawice i okulary

ochronne.

• W czasie pracy należy przyjmować naturalną, stabilną pozycję. W

razie potrzeby dostosować pozycję imadła.

• W czasie pracy należy stale zachować uwagę i zwracać uwagę na

otoczenie.

• Nie przeciążać urządzenia. Zbyt mocny docisk może spowodować

uszkodzenie imadła lub obrabianego przedmiotu.

• Nie używać narzędzia w przypadku stwierdzenia jego uszkodzenia.

• Regularnie kontrolować stan techniczny urządzenia i stosować

odpowiednią konserwację. Stan techniczny urządzenia należy

kontrolować każdorazowo przed pracą.

• – Pracować w sposób precyzyjny i uważny fragment imadła może

zostać zniszczony podczas bezpośredniego uderzenia twardym

narzędziem, co może skutkować obrażeniami.

• Używać tylko akcesoriów i części zamiennych rekomendowanych

przez producenta.

• Napraw dokonywać może jedynie osoba wykwalifikowana.

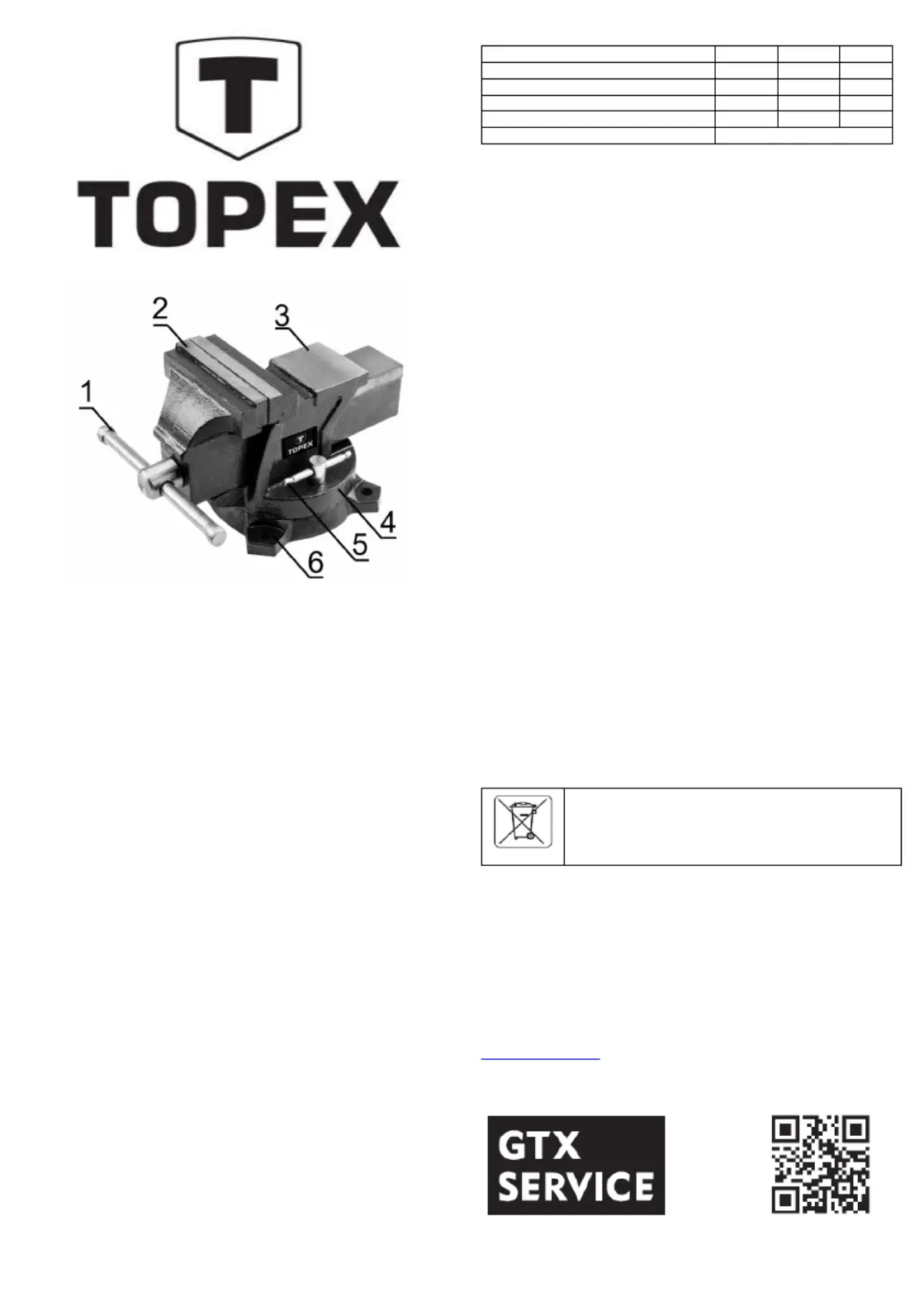

OPIS NARZĘDZIA

1. Dźwignia zaciskania szczęk

2. Szczęki

3. Kowadełko

4. Podstawa imadła

5. Dźwignia blokady obrotu

6. Otwór montażowy

DANE TECHNICZNE

07A210

07A212

07A215

Szerokość szczęk

100 mm

125 mm

150 mm

Długość całkowita

2 05 mm

275 mm

320 mm

Maksymalne rozwarcie szczęk

75 mm

100 mm

1 25 mm

Masa

4,75 kg

7,0 kg

1 1,5 kg

Materiał wykonania

Żeliwo

INSTRUKCJA OBSŁUGI

Montaż imadła

Imadło jest przeznaczone do montażu na stole warsztatowym lub innej

powierzchni o odpowiedniej wytrzymałości. Stół warsztatowy powinien

być odpowiednio ciężki lub trwale przymocowany do podłoża w celu

uniknięcia drgań i wstrząsów w czasie pracy.

• Ustawić imadło w miejscu montażu.

• W podstawie imadła znajdują się otwory montażowe. Na podstawie

ich położenia zaznaczyć lub napunktować miejsca przez które

przełożone zostaną śruby montażowe.

• Przewiercić otwory w stole warsztatowym.

• Przełożyć śruby montażowe o odpowiedniej średnicy przez otwory

w imadle i stole.

• Przymocować imadło za pomocą podkładek i nakrętek. Nakrętki

mocno dokręcić.

Obracanie imadła

Pozycję imadła można dostosować poprzez jego obrót. Po obu bokach

podstawy imadła znajdują się dźwignie dociskające. Poluzować obie

dźwignie umożliwi to swobodny obrót imadła w wymaganą pozycję. Po –

ustawieniu imadła mocno dokręcić dźwignie.

Zaciskanie imadła

Szczęki rozszerza się poprzez przekręcanie dźwigni przeciwnie do

kierunku ruchu wskazówek zegara. Po osiągnięciu odpowiedniego

rozwarcia można umieścić chwytany element między szczękami. Szczęki

zaciska się poprzez dokręcenie dźwigni zgodnie ze wskazówkami zegara.

Przedmiot obrabiany należy dociskać z umiarkowaną siłą zapewniającą

stabilność. Zbyt duża siła docisku może spowodować uszkodzenie

chwytanego elementu.

Wymiana szczęk

Wymiana szczęk odbywa się poprzez wykręcenie śrub mocujących

szczęki i przykręcenie nowych.

PRZECHOWYWANIE I KONSERWACJA

W celu zachowania długotrwałej sprawności urządzenia po każdym

użyciu powinno być ono czyszczone poprzez przetarcie, odkurzenie lub

przedmuchanie. Nie należy używać rozpuszczalników ani środków

mogących spowodować korozję imadła.

Regularnie smarować elementy ruchome.

Przechowywać w suchym i czystym miejscu, poza dostępem dzieci.

OCHRONA ŚRODOWISKA

Produktów nie należy wyrzucać wraz z domowymi odpadkami, lecz

oddać je do utylizacji w odpowiednich zakładach. Informacji na temat

utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty

sprzęt zawiera substancje

nieobojętne dla środowiska naturalnego.

Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla

środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z

siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie

prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu,

zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą

wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego

1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z

późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach

komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy

Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do

odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. +48 22 3 285 Warszawa e64 53 50 02- -mail

bok@gtxservice.com

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych

dostępna na platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdź na gtxservice.pl

ORIGINAL INSTRUCTIONS

SWIVEL LOCKSMITH VISE

07A210, 07A212, 07A215

CAUTION: BEFORE USING THE DEVICE READTHIS MANUAL

CAREFULLY AND KEEP IT FORFUTURE REFERENCE.

SAFETY

• Keep the workplace clean – disorder in the workplace increases the

likelihood of an accident.

• Keep children and unauthorized people away from the device

• The vice contains moving parts. Do not work with loose clothes and

jewellery to avoid being caught in the vice mechanism. Keep your

hair away from the tool.

• Use appropriate protective clothing protective gloves and glasses.-

• When working, keep a natural, stable position. If necessary, adjust

the position of the vice.

• During work, always be aware of your surroundings.

• Do not overload the device. Too much force may cause damage to

the vise or crush the workpiece.

• Do not use the tool if it’s damaged.

• Check the technical condition of the device on regular manner and

use proper way of maintenance. Technical condition of the tool

should always be inspected before use.

• Work in safe and precise way. Front part of the vise may crack on

direct hit with hard tool, which may cause damage to the operator.

• Use only spare parts and accessories recommended by

manufacturer.

• Repairs may only be performed by a qualified person.

DESCRIPTION

1. Main vise handle

2. Jaws

3. Anvil

4. Main vise handle

5. Main vise handle

6. Main vise handle

TECHNICAL DATA

07A210

07A212

07A215

Jaw width

100 mm

125 mm

150 mm

Total length

2 05 mm

275 mm

320 mm

Maximum jaws opening

75 mm

100 mm

1 25 mm

Mass

4,75 kg

7,0 kg

1 1,5 kg

Material

Cast iron

INSTRUKCJA INSTRUCTION MANUAL

Installation

The vice is designed to be mounted on a workbench or other surface with

adequate strength. The workbench should be suitably heavy or

permanently attached to the ground in order to avoid vibrations and

shocks during work.

• Place the vise on the mounting position.

• There are mounting holes in the base of the vise. According to their

position, mark the points on the workbench for drilling.

• Drill the holes in the workbench.

• Place mounting screw through holes in the vise and workbench.

• Secure the wise with washers and nuts. Tighten the nuts.

Rotating the vise

The position of the vise can be adjusted by rotation. There are locking

levers on both sides of the vise base. Loosen both levers - this will allow

the vise to rotate freely into the required position. After positioning the vise,

tighten the levers firmly.

Clamping

The jaws are expanded by turning the lever counterclockwise. When the

proper opening is achieved, the workpiece can be placed between the

jaws. The jaws are clamped by turning the lever clockwise. Press down on

the workpiece with moderate force to ensure stability. Too much pressure

may damage the gripped element.

Jaws replacement

To replace jaws, unscrew them off the vise and change them, securing

new jaws with screws.

STORING AND MAINTENANCE

In order to maintain long term efficiency of the device, it should be cleaned -

after each use by wiping, dusting or blowing. Do not use solvents or agents

that may corrode the vice.

Regularly lubricate moving parts.

Store in a dry and clean place, out of the reach of children.

ENVIROMENT PROTECTION

Do not dispose of products with household wastes. They should be

utilised in proper plants. Unrecycled equipment constitutes a potential

risk for environment and human health .

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa with seat

in Warsaw at ul. Pograniczna 2/4 (hereinafter Grupa Topex) informs, that all copyrights to

this instruction (hereinafter Instruction), including, but not limited to, text, photographies,

schemes, drawings and layout of the instruction, belong to Grupa Topex exclusively and

are protected by laws accordingly to Copyright and Related Rights Act of 4 February 2004

(ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 No 90 item 631 with later

ammendments). Copying, processing, publishing, modifications for commercial purposes

of the entire Instruction or its parts without written permission of Grupa Topex are strictly

forbidden and may cause civil and legal liability.

ОРИГИНАЛЬНОЕ (ЭКСПЛУАТАЦИОННОЕ) РУКОВОДСТВО

РОТАЦИОННЫЕ ТЕХНИЧЕСКИЕ ТИСКИ

07A210, 07A212, 07A215

ВНИМАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО

ПРОЧИТАЙТЕ ЭТО РУКОВОДСТВО И СОХРАНИТЕ ЭТО

РУКОВОДСТВО ДЛЯ ДАЛЬНЕЙШИХ СПРАВОК.

БЕЗОПАСНОСТЬ

• - Содержите рабочее место в чистоте Неряшливость на

рабочем месте увеличивает вероятность несчастного случая.

• Не допускайте детей и посторонних лиц к работе с устройством.

• Тиски содержат движущиеся части. Не работайте с свободной

одеждой и украшениями, чтобы не попасть в механизм тисков.

Держите волосы подальше от инструмента.

• – Используйте соответствующую защитную одежду защитные

перчатки и очки.

• При работе принимайте естественное устойчивое положение.

При необходимости отрегулируйте положение тисков.

• Во время работы будьте постоянно внимательны и следите за

окружающей обстановкой.

• Не перегружайте устройство. Слишком сильное давление

может повредить тиски или заготовку.

• Не используйте инструмент, если он поврежден.

• Регулярно проверяйте техническое состояние устройства и

выполняйте соответствующее техническое обслуживание.

Техническое состояние устройства следует проверять каждый

раз перед началом работы.

• Работайте точно и внимательно деталь тисков может быть –

повреждена прямым ударом твердым инструментом, что может

привести к травме.

• Используйте только аксессуары и запасные части,

рекомендованные производителем.

• Ремонт может выполняться только квалифицированным

специалистом.

ОПИСАНИЕ ИНСТРУМЕНТА

1. Рычаг зажима губок

2. Челюсти

3. Наковальня

4. Основание порока

5. Рычаг блокировки вращения

6. Монтажное отверстие

ТЕХНИЧЕСКИЕ ДАННЫЕ

07A210

07A212

07A215

Ширина челюсти

100 мм

125 мм

150 мм

Общая длина

2 05 мм

275 мм

320 мм

Максимальное раскрытие челюсти

75 мм

100 мм

1 25 мм

масса

4,75 кг

7,0 кг

11,5 кг

Материал исполнения

Чугун

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Установка тисков

Тиски предназначены для установки на верстаке или другой

поверхности с достаточной прочностью. Верстак должен быть

достаточно тяжелым или постоянно прикрепленным к земле, чтобы

избежать вибраций и ударов во время работы.

• Установите тиски на место установки.

• В основании тисков имеются монтажные отверстия. Исходя из

их расположения, отметьте или отметьте места, через которые

будут вставляться крепежные винты.

• Просверлите отверстия в верстаке.

• Пропустите крепежные винты соответствующего диаметра

через отверстия в тисках и столе.

• Закрепите тиски шайбами и гайками. Надежно затяните гайки.

Produkt Specifikationer

Mærke:	Topex
Kategori:	Ikke kategoriseret
Model:	07A212

Har du brug for hjælp?

Hvis du har brug for hjælp til Topex 07A212 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Topex Manualer

8 Juli 2025

8 Juli 2025

8 Juli 2025

8 Juli 2025

8 Juli 2025

7 Juli 2025

7 Juli 2025

29 Marts 2025

29 Marts 2025

29 Marts 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Tripp Lite U339-001-FLAT Manual

31 Juli 2025

Tripp Lite IBLOK2-0 Manual

31 Juli 2025

Tripp Lite TR-6FM Manual

31 Juli 2025

L.R.Baggs Element Active System Manual

31 Juli 2025

Tripp Lite Protect It! TLP310USBCW Manual

31 Juli 2025

Tripp Lite PR25 Manual

31 Juli 2025

SolidDrive SD-1G Manual

31 Juli 2025

Tripp Lite PR7 Manual

30 Juli 2025

Wren & Cuff 70's Your Face Fuzz Manual

30 Juli 2025

Advantech WISE-2211 Manual

30 Juli 2025
