INSTRUKCJA ORYGINALNA (OBSŁUGI)

INSTRUKCJA UŻYTKOWNIKA IMADŁA MODELARSKIEGO

NR. 07A310

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA IMADŁA

MODELARSKIEGO NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ

INSTRUKCJĘ I ZACHOWA JĆ Ą DO DALSZEGO WYKORZYSTANIA.

PRZEZNACZENIE

Imadło modelarskie 100 mm sł żu y do mocowania różnego rodzaju

przedmiotów, które zostan poddane obróbce rą ęcznej lub mechanicznej.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA UWAGI

DOTYCZĄCE BEZPIECZEŃSTWA

Należy być przewidującym, obserwować, co się robi i zachować rozsądek

podczas używania imadła. Nie należy uż ćywa urządzenia, gdy jest się

zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw.

 Należ ć ęy stosowa r kawice ochronne i zakł ćada okulary ochronne.

 Należ ż ćy u ywa w odpowiednich warunkach wyposażenia

ochronnego, aby zmniejszyć ryzyko powstania obraż ńe .

 Zajmowana przez operatora urządzenia postawa podczas pracy

powinna być stabilna i zrównoważona, aby zapewnić ą lepsz

kontrolę nad urządzeniem w nieprzewidzianych sytuacjach.

 Podczas pracy należy uż ćywa zacisków (niedołączone w zestawie)

lub innych sposobów by zabezpieczyć obrabiany przedmiot.

 Trzymanie obrabianego materiał ęu w r ku lub przy ciele jest

niestabilne i może doprowadzić do utraty kontroli.

 Przy pracy należy stosować odpowiedni ubiór ochronny. Nie należy

nosić luźnego ubrania ani bi swoje żuterii. Należy utrzymywać

włosy, ubranie i rękawiczki z dala od części ruchomych.

 Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione

przez części ruchome.

 Nie należy przeciążać imadła. Należy stosować odpowiednie

urządzenie do konkretnego zastosowania.

 Nie należy przeciążać urządzenia oraz nie nale do ży go uż ćywa

celów do których nie jest przeznaczony.

 Imadł żo nale y przechowywać z dala od dzieci oraz osób

niezaznajomionych z użytkowaniem imadła.

 Urzą ż ćdzenie mo e by niebezpieczne w rękach osób

niedoświadczonych.

 Należ ś ć ąy regularnie czy ci urz dzenie oraz sprawdzać jego stan

techniczny. Przed użyciem urządzenia sprawdzić, czy części

ruchome dział ąaj bez zacięć i nie są zablokowane.

 Używanie niesprawnych urzą ńdze może doprowadzić do powstania

sytuacji niebezpiecznych dla zdrowia.

 Nie należ ż ćy u ytkowa uszkodzonego imadła. W razie potrzeby

kontrolować urządzenie, uszkodzone części oddać do naprawy,

najlepiej do autoryzowanego serwisu.

 Samodzielna naprawa urządzenia może doprowadzić do sytuacji

niebezpiecznych dla zdrowia.

 Należ ż ć ąy u ywa tylko takich akcesoriów, które s rekomendowane

przez producenta do korzystania z imadłem.

 Akcesoria stosowane do imadeł innego typu mogą być

niebezpieczne w zastosowaniu z tym imadłem.

ZASTOSOWANIE

 Imadł ż żo nale y u ywać tylko zgodnie z jego przeznaczeniem. Każde

użycie, odbiegające od opisanego w niniejszej instrukcji jest

niezgodne z przeznaczeniem imadła. Za powstałe w wyniku

niewł śa ciwego użytkowania szkody lub zranienia odpowiedzialność

ponosi uż ł śytkownik/w a ciciel, a nie producent.

 Proszę ę ć ż ł pami ta o tym, e imad o jest przeznaczone do

zastosowania zawodowego, przemysłowego lub prywatnego.

MONTAŻ I OBSŁUGA

W pierwszej kolejności imadł ż ćo nale y zamontowa na stole warsztatowym

lub innej wytrzymałej powierzchni, która utrzyma imadło wraz z

obrabianym przedmiotem. Następnie jeśli imadło jest pokryte ochronną

warstwą smaru, należy je oczyścić za pomocą miękkiej szmatki.

Imadło ustawić w miejscu, które będzie przeznaczone dla imadła. Imadło

ustawić w miejscu, które będzie do tego przeznaczone. Ołówkiem lub

pisakiem zaznaczyć punkty w których będzie wywiercona dziura na śruby

mocowania imadła. Napunktowane miejsca przewiercić. Imadło należy

mocować do odpowiednio przygotowanego podł żo a (stołu

warsztatowego) za pomocą wcześniej dopasowanych śrub, przykrę ącaj c

imadło przez otwory montażowe lub zamontować uchwyt montażowy na

prowadnice szczęk blokują ę ćc docisk uchwytu na prowadnicy i dokr ci

docisk montażowy do płyty stołu z siłą uniemoż ą ąliwiaj c ruch imadła.

Imadło należy mocować do odpowiednio przygotowanego podł żo a (stołu

warsztatowego).

Aby zamontować obrabiany przedmiot w imadle należy rozszerzyć

szczęki przekręcając docisk szczęk przeciwnie do wskazówek zegara, aż

do momentu uzyskania odpowiedniej odległ śo ci między szczękami.

Między szczęki należy wł żo yć ę obrabiany przedmiot. Nast pnie

przekręcając dźwignią zgodnie ze wskazówkami zegara docisnąć szczęki

do obrabianego materiału.

CZYSZCZENIE I KONSERWACJA

Imadło powinno być w miarę możliwości zawsze wolne od

zanieczyszczeń. Imadło wycierać czystą

ś ą ćciereczk lub przedmucha sprężonym powietrzem.

Zaleca się czyszczenie imadła bezpośrednio po każdorazowym użyciu.

Do czyszczenia imadła nie należy używać rozpuszczalników

W regularnych odstępach czasu smarować części ruchome imadła. Poza

tym urządzenie nie wymaga szczególnej konserwacji, poza bieżącym

dbaniem o jego prawidłowy stan.

Imadło należy przechowywać w miejscu suchym i czystym, z dala od

ł ćatwopalnych cieczy. Dzieci nie powinny mie dostępu do imadła.

Optymalna temperatura przechowywania 5˚ do 30˚C.

NAPRAWA

Naprawę urządzenia należy zlecać wyłącznie wykwalifikowanemu

serwisowi, wykorzystują

cej wyłącznie oryginalne części zamienne. -

Zapewnia to, że u a bżytkowanie imadł ędzie nadal bezpieczne.

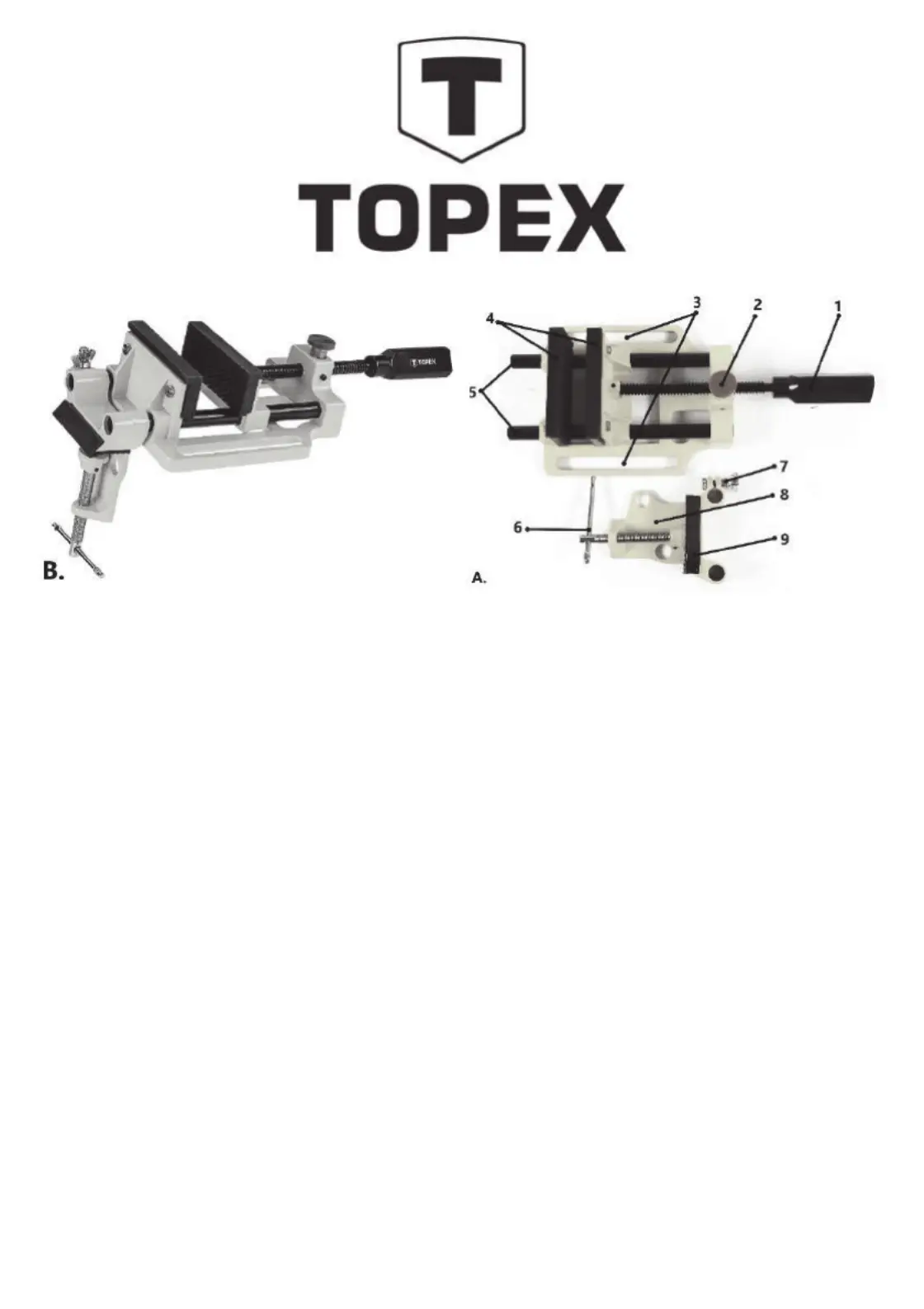

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach graficznych niniejszej instrukcji.

A. Opis elementów

1. Docisk szczęk.

2. Blokada docisku szczęk.

3. Otwory montażowe.

4. Szczęki.

5. Prowadnice szczęk.

6. Dźwignia docisku elementu mocującego imadło.

7. Nakrętka blokuj ca docisk na prowadnicy. ą

8. Element mocujący imadło.

9. Docisk elementu mocującego imadło.

PARAMETRY TECHNICZNE

Ś średnica ruby dociskowej 12 mm

Wysokość 65 mm

Długość podstawy 325 mm

Długość max-min imadła 330-435 mm

Masa 1,90 kg

Rozstaw szczęk 97,2 mm

Szerokość szczęk 100 mm

Rozstaw otworów montażowych 125 mm

Długość otworu montażowego 116 mm

Szerokość otworu montażowego 11 mm

Szerokość szczę łki sta ej 13 mm

Szerokość szczęki regulowanej 15 mm

Szerokość uchwytu montażowego 50 mm

OCHRONA ŚRODOWISKA

Produktów nie należy wyrzucać wraz z domowymi

odpadkami, lecz oddać je do utylizacji w odpowiednich

zakładach. Informacji na temat utylizacji udzieli sprzedawca

produktu lub miejscowe władze. Zużyty sprzęt zawiera

substancje nieobojętne dla środowiska naturalnego. Sprzęt

nie poddany recyklingowi stanowi potencjalne zagrożenie

dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnoś ąci ” Spółka

komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa

Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej

instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych

fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie

do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4

lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U.

2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie,

publikowanie, modyfikowanie w celach komercyjnych cał śo ci Instrukcji jak

i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na

piśmie, jest surowo zabronione i może spowodować pocią ęgni cie do

odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail

bok@gtxservice.com

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych

dostępna na platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdź na gtxservice.pl

ORIGINAL (OPERATING) MANUAL

MODEL VISE USER MANUAL

NO. 07A310

CAUTION: BEFORE USING THE MODEL VISE, READ THIS MANUAL

CAREFULLY AND KEEP IT FOR FURTHER REFERENCE.

DESTINY

The 100 mm modeling vise is used to fix various types of objects that will

be processed manually or mechanically.

SPECIFIC SAFETY REGULATIONS SAFETY NOTES

Be forward-looking, watch what you are doing, and use common sense

when using a vise. Do not use a device while you are tired or under the

influence of drugs, alcohol or medication.

 Wear protective gloves and wear protective glasses.

 Use proper protective equipment to reduce the risk of injury.

 The working posture of the device operator should be stable and

balanced to ensure better control over the device in unforeseen

situations.

 When working, use clamps (not supplied) or other means to secure

the workpiece.

 It is unstable to hold the workpiece in the hand or against the body

and can result in a loss of control.

 Use appropriate protective clothing while working. Do not wear loose

clothing or jewelry. Keep your hair, clothes, and gloves away from

moving parts.

 Loose clothes, jewelry or long hair can be caught in moving parts.

 Do not overload the vice. Use the appropriate device for your

specific application.

 Do not overload the device and do not use it for purposes for which

it is not intended.

 The vice should be kept away from children and people unfamiliar

with the use of a vice.

 The device can be dangerous in the hands of inexperienced

persons.

 Regularly clean the device and check its technical condition. Before

using the machine, check that moving parts function without

jamming and are not stuck.

 Using malfunctioning devices may lead to situations hazardous to

health.

 Do not use a damaged vice. If necessary, check the device and have

damaged parts repaired, preferably to an authorized service center.

 Repairing the device yourself may result in hazardous situations.

 Only use accessories that are recommended by the manufacturer

for use with a vice.

 Accessories used with other types of vices may be dangerous when

used with this vice.

APPLICATION

 Use the vice only for its intended purpose. Any use other than that

described in this manual is not in accordance with the vice's

intended use. The user / owner, not the manufacturer, is responsible

for any damage or injuries caused by improper use.

 Please note that the vice is intended for professional, industrial or

private use.

ASSEMBLY AND OPERATION

First, mount the vice on a workbench or other sturdy surface that will hold

the vice with the workpiece. Then, if the vice is covered with a protective

layer of grease, clean it with a soft cloth.

Place the vice in a place that will be used by the vice. Place the vice in a

place that will be used for this purpose. Use a pencil or a felt-tip pen to

mark the points where the hole will be drilled for the vise mounting screws.

Drill the marked places. The vice should be attached to a properly

prepared surface (workbench) using previously fitted screws, screwing the

vice through the mounting holes or mount the mounting holder on the jaw

guides, locking the grip pressure on the guide and tighten the mounting

clamp to the table plate with a force that prevents the vice from moving.

The vice should be attached to a properly prepared surface (workbench).

To mount the workpiece in a vice, widen the jaws by turning the clamp

counterclockwise until the appropriate distance between the jaws is

obtained. A workpiece should be inserted between the jaws. Then press

the jaws against the material by turning the lever clockwise.

CLEANING AND MAINTENANCE

The vice should always be as contamination-free as possible. Wipe the

vice clean

with a cloth or blow it with compressed air.

It is recommended to clean the vice immediately after each use.

Do not use solvents to clean the vice

Lubricate the moving parts of the vise at regular intervals. In addition, the

device does not require any special maintenance, apart from ongoing care

Produkt Specifikationer

Mærke:	Topex
Kategori:	Ikke kategoriseret
Model:	07A310

Har du brug for hjælp?

Hvis du har brug for hjælp til Topex 07A310 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Topex Manualer

8 Juli 2025

8 Juli 2025

8 Juli 2025

8 Juli 2025

8 Juli 2025

7 Juli 2025

7 Juli 2025

29 Marts 2025

29 Marts 2025

29 Marts 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Tripp Lite U339-001-FLAT Manual

31 Juli 2025

Tripp Lite IBLOK2-0 Manual

31 Juli 2025

Tripp Lite TR-6FM Manual

31 Juli 2025

L.R.Baggs Element Active System Manual

31 Juli 2025

Tripp Lite Protect It! TLP310USBCW Manual

31 Juli 2025

Tripp Lite PR25 Manual

31 Juli 2025

SolidDrive SD-1G Manual

31 Juli 2025

Tripp Lite PR7 Manual

30 Juli 2025

Wren & Cuff 70's Your Face Fuzz Manual

30 Juli 2025

Advantech WISE-2211 Manual

30 Juli 2025
