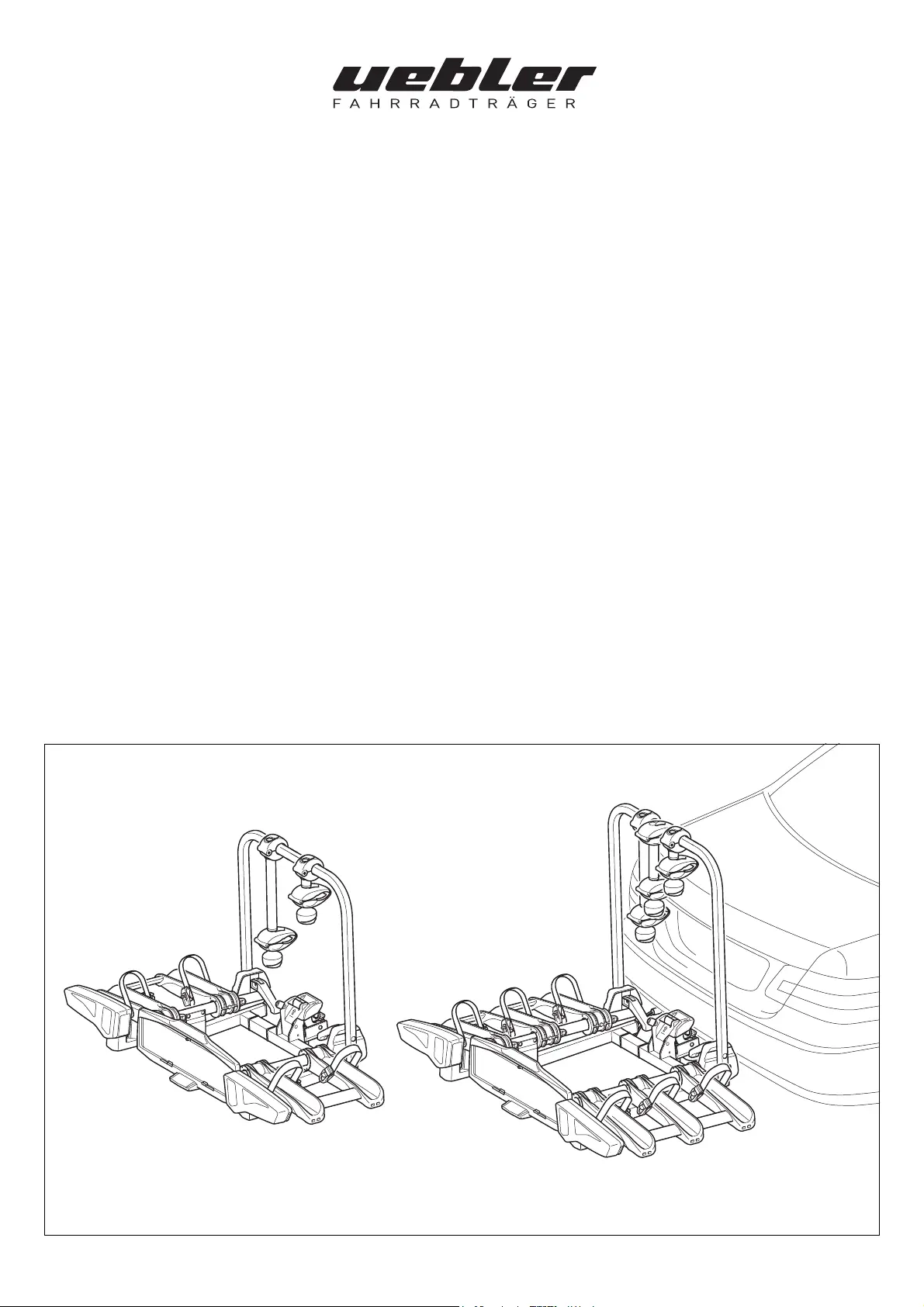

Side 1/9
Aanwijzing
Wijzigingen van de leveromvanq voorbehouden
Reparatie et vervanging van onderdelen door een vakbedrijf
laten uitvoeren. Uebler
raadtuit
veiligheidsredenen aan
om alleen de bij uw vakhandelaar verkrijgbare originele
reserveonderdelen te gebruiken.
·
Aanduiding
1
Fietsendrager,
2
Houder
1
e
fiets
3
Houder 2e fiets
4 Houder 3e fiets
5 Sleutel
EG-bedrijfstoelatingsnummer
@ 26R-030086
Leveromvang
2-f
5-~
Aanwijzing
De houders (2), (3) en (4) liggen los
lnhet
geleverde pakket
en zijn niet voorgemonteerd. De sleutels (5) steken
in
het
slot van de houders (2), (3).en (4), en
in
het slot van de
borghendel (11
).
Onderdeelnummer
Fietsendrager Uebler
i21
voor
2
fietsen
Best.-nr. 15900 (links sturend)
Best.-nr. 15901 (rechts sturend)
Fietsendrager Uebler
i21
(variant 90° neerklapbaar) voor
2
fietsen
Best.-nr. 15930 (links sturend)
Best.-nr. 15931 (rechts sturend)
Fietsendrager Uebler
i31
voor
3
fietsen
Best.-nr. 15910 (links sturend)
Best.-nr. 15911 (rechts sturend)
Eigen gewicht
Uebler i21, voor max.
2
fietsen
ca.13kg
Uebler i31, voor max.
3
fietsen ca.
16
kg
MaJ<imale.
draaglast·
..•.
.
·····
...
....
.
.
·····
Uebler i21, vanaf D-waarde
1
5,3 kN
-
bij steunlast min. 50 kg 37 kg
Uebler i21, vanaf D-waarde
1
6,7 kN
- bij steunlast min. 50 kg 37 kg
- bij steunlast min. 75 kg 60 kg
Uebler i31, vanaf D-waarde
1
5,3 kN
--
2
Uebler i31, vanaf D-waarde
1
6,7 kN
-
bij steunlast min. 50 kg 34 kg
-
bij steunlast min. 75 kg 54 kg
MaJ<imale.
draaglast·
..•.
.
·····
...
....
..
·····
Uebler i21, vanaf D-waarde
1
5,3 kN
-
bij steunlast min. 50 kg 37 kg
Uebler i21, vanaf D-waarde
1
6,7 kN
- bij steunlast min. 50 kg 37 kg
- bij steunlast min. 75 kg 60 kg
Uebler i31, vanaf D-waarde
1
5,3 kN
--
2
Uebler i31, vanaf D-waarde
1
6,7 kN
-
bij steunlast min. 50 kg 34 kg
-
bij steunlast min. 75 kg 54 kg
M+P-25A-0203
'
-.-5
(
Onderdelenaanduiding
.
i21
''.;
·i31
Aanduiding Aantal Aantal
,
s.tuks
.....
_stuks
6 Draagframe
1 1
7
Snelspanners voór draagframe
2 2
8 Wielrails
'
4
6
9 Achterlichten
2 2
10 Opname trekhaak
1 1
11
Borghendel voor opname trekhaak
1
1
12
Stekker voor verlichtingsinstallatie
1
1
13
Kentekenplaathouder
1 1
Technische gegevens
·i21•;
...•.
_.t31.
Aanduiding Aantal stuks
·
Aant11t
stUks
.
1
1
Fietsendrager,
1
Houder
1
e
fiets
1 1
2
Houder 2e fiets
1 1
3
Houder 3e fiets
1
4 Sleutel
6 8
5
1.
zie typeplaatje aan de trekhaak
2.
niet toegestaan
@
Beste klant,
hartelijk gefeliciteerd
met de aankoop van een
fietsendrager
van UEBLER.
De in deze montage- en
gebruiksaanwijzing
vermelde
werkzaamheden en
veiligheidsaanwijzingen
moeten in
acht
worden genomen.
Voor
schade die
ontstaat door
niet-inachtneming.geldt
geen garantie.
Aanwijzing
Beschreven en weergegeven worden montage en bediening
voor de fietsendrager Uebler i21. Voor de fietsendrager
Uebler
i31
moet overeenkomstig te werk worden gegaan.
.
Onderdelenoverzicht
6.
Tas
(18)
5
van de fietsendrager (1) lostrekken.
7.
Fietsendrager (1) met de sleutel (6) vergrendelen en sleutel (5)
uittrekken.
8.
Stekker (12) uit de stekkerhouder van de wielrail (8) trekken.
9.
Stekker (12)
in
de contactdoos (20) van het voertuig steken,
en helemaal rechtsom draaien.
10.
Snelspanners (7) naar boven openen.
11.
Draagframe (6) omhoog klappen en de snelspanners (7) weer
volledig sluiten, zodat het draagframe (6) is gefixeerd
.
.I' ~
12.
Wielrails (8) met achterlichten (9) bij de
verbindingsstukken (21) uitklappen en vergrendelen.
A
·
Voorzichtig
Wielrails (8) altijd bij de verbindingsstukken (21) uitklappen, en
niet bij de achterlichten (9). Anders kunnen de achterlichten (9)
·
worden
..
~:.~chadigd.
_
13.
Werking van de verlichtingsinstallatie controleren.
5. Tas optioneel verkrijgbaar (voor fietsendrager Uebler
i21
best-
nr.
19840, voor fietsendrager Uebler
i31
best-nr. 19850).
-
43
-
