Side 1/4

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

90720565C0 05 1701

Eikon

20565

Plana

14565

Telecamera a colori da interno con rego-

lazione verticale ed orizzontale, microfo-

no incorporato - 2 moduli.

La telecamera con regolazione verticale e orizzontale

e messa a fuoco automatica, consente di riprendere il

soggetto che sarà poi visualizzato nel monitor 20550.

È provvista di un led per segnalarne l’accensione e di

un microfono incorporato con relativo trimmer per la

regolazione della sensibilità.

CARATTERISTICHE.

• Tensione nominale di alimentazione: 12 V d.c. ± 20%.

• Assorbimento: 70 mA, 0,8 W.

• Sensore CCD: 1/4” a colori.

• Angolo di apertura orizzontale: 53°.

• Angolo di regolazione: 20° in orizzontale e 20° in ± ±

verticale (rispetto al centro). Tali valori non possono

essere impostati contemporaneamente.

• Sistema di scansione: 525 linee interlacciato (NTSC);

625 linee interlacciato (PAL).

• Risoluzione orizzontale: 330 linee TV.

• Rapporto segnale/rumore: 45 dB.

• Diaframma: elettronico.

• Tensione di uscita video: 1 Vpp video composito su

carico da 75 Ω.

• Microfono: 2 kΩ, 3 V d.c., 0,5 mA, 50 Hz – 16 kHz,

S/N 58 dB.

• Temperatura di funzionamento: -5 °C - + 40 °C (da

interno).

COLLEGAMENTI.

Vedere figure.

REGOLAZIONE.

Vedere figure.

Per la regolazione della sensibilità del microfono utilizza-

re un cacciavite ed impostare il trimmer come segue:

• rotazione in senso orario - incremento della sensibilità

• rotazione in senso antiorario - decremento della sen-

sibilità

A regolazione ultimata prestare attenzione che il micro-

fono venga riposizionato in sede con il coperchio.

IMPORTANTE

• In fase di installazione posizionare la telecamera in

modo tale che non sia sottoposta all’azione diretta

di fonti luminose.

• Il soggetto da riprendere deve essere illuminato fron-

talmente in modo da evitare la ripresa controluce.

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata con l’osservanza

delle disposizioni regolanti l’installazione del materiale

elettrico in vigore nel paese dove i prodotti sono

installati.

CONFORMITÀ NORMATIVA.

Direttiva EMC.

Norme EN61000-6-1,EN 61000-6-3.

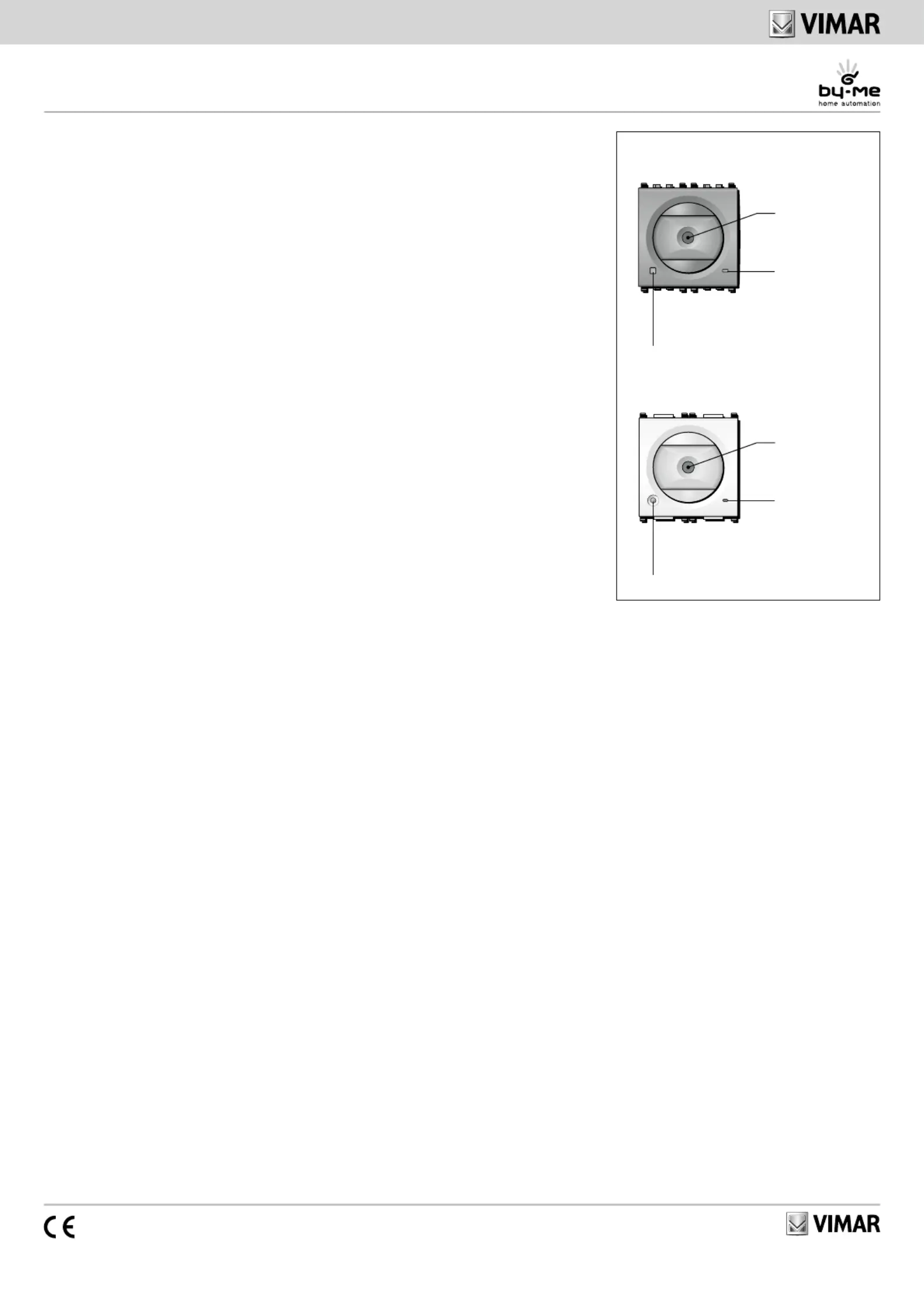

LED segnalazione TELECAMERA ACCESA

Indicator LED VIDEO CAMERA ON

Microfono

Microphone

Sensore CCD

CCD sensor

Eikon

VISTA FRONTALE - FRONT VIEW

Plana

Indoor colour video camera with vertical

and horizontal adjustment, built-in micro-

phone - 2 modules.

The video camera with vertical and horizontal adjust-

ment and automatic focusing allows filming the subject

that will then be viewed on the monitor 20550.

It is equipped with a LED to signal switching on and

a built-in microphone with related trimmer to adjust

sensitivity.

CHARACTERISTICS.

• Rated supply voltage: 12 V d.c. ± 20%.

• Input: 70 mA, 0.8 W.

• CCD sensor: 1/4” colour.

• Angle of horizontal aperture: 53°.

• Scanning system: 525 interlaced lines (NTSC); 625

interlaced lines (PAL).

• Horizontal resolution: 330 TV lines.

• Signal/noise ratio: 45 dB.

• Diaphragm: electronic.

• Video output voltage: 1 Vpp composite video on

load of 75 Ω.

• Microphone: 2 kΩ, 3 V d.c., 0.5 mA, 50 Hz – 16 kHz,

S/N 58 dB.

• Operating temperature: -5 °C - +40 °C (from inside).

CONNECTIONS.

See figures.

ADJUSTMENT.

See figures.

To adjust the sensitivity of the microphone use a screw-

driver and set the trimmer as follows:

• clockwise rotation - increases sensitivity

• anticlockwise rotation - decreases sensitivity

On completing adjustment, take care that the micro-

phone is repositioned in its seat with the cover.

IMPORTANT

• At the time of installation, place the video camera so it

is not affected by the direct action of light sources.

• The subject to be filmed must be illuminated from the

front so as to avoid filming against the light.

INSTALLATION RULES.

Installation should be carried out observing current

installation regulations for electrical systems in the

country where the products are installed.

CONFORMITY.

EMC directive.

Standards EN61000-6-1,EN 61000-6-3.

LED segnalazione TELECAMERA ACCESA

Indicator LED VIDEO CAMERA ON

Microfono

Microphone

Sensore CCD

CCD sensor

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

90720565C0 05 1701

Eikon

20565

Plana

14565

LED signalisation CAMÉRA ALLUMÉE

Anzeige-LED KAMERA EIN

Microphone

Mikrofon

Capteur CCD

CCD-Sensor

Eikon

VUE FRONTALE - FRONTANSICHT

Plana

Farb-Videokamera für den Innenbereich,

vertikale und horizontale Einstellung, mit

eingebautem Mikrofon - 2 Module.

Die neig- und schwenkbare Videokamera mit automa-

tischer Schärfeneinstellung nimmt den Besucher im

Eingangsbereich auf, der anschließend am Bildschirm

20550 eingeblendet wird.

Sie ist mit einer Einschalt-LED und einem eingebauten

Mikrofon mit Empfindlichkeitsregler ausgestattet.

EIGENSCHAFTEN.

• Nennversorgungsspannung: 12 V DC ± 20%.

• Stromaufnahme: 70 mA, 0,8 W.

• CCD-Sensor: 1/4” Farbe.

• Horizontaler Öffnungswinkel: 53°.

• Abtastung: 525 Zeilen interlaced (NTSC); 625 Zeilen

interlaced (PAL).

• Auflösung waagrecht: 330 TV-Zeilen.

• Signal-zu-Rausch-Verhältnis: 45 dB.

• Blende: elektronisch.

• Video-Ausgangsspannung: 1 Vpp Composite-Video

auf Belastung von 75 Ω.

• Mikrofon: 2 kΩ, 3 V DC, 0,5 mA, 50 Hz – 16 kHz, S/N

58 dB.

• Betriebstemperatur: -5 °C - +40 °C (Innenbereich).

ANSCHLÜSSE.

Seiehe Abbildungen.

EINSTELLUNG.

Seiehe Abbildungen.

Die Mikrofonempfindlichkeit wird mithilfe eines

Schraubendrehers am Trimmer eingestellt:

• Drehung im Uhrzeigersinn - höhere Empfindlichkeit

• Drehung gegen den Uhrzeigersinn - geringere

Empfindlichkeit

Nach der Einstellung das Mikrofon und die Abdeckung

wieder in die Aufnahme einsetzen.

WICHTIG

• Bei der Installation ist zu beachten, dass die

Lichtquellen nicht direkt auf die Kamera gerichtet sein

sollten.

• Die Besucher müssen frontal beleuchtet werden,

Gegenlichtaufnahmen sind zu vermeiden.

INSTALLATIONSVORSCHRIFTEN.

Die Installation hat gemäß den einschlägigen

Vorschriften zur Installation elektrischer Ausrüstungen

des Bestimmungslandes der Produkte zu erfolgen.

NORMKONFORMITÄT.

EMV-Richtlinie.

Normen EN 61000-6-1, EN 61000-6-3.

LED signalisation CAMÉRA ALLUMÉE

Anzeige-LED KAMERA EIN

Microphone

Mikrofon

Capteur CCD

CCD-Sensor

Caméra couleurs d’intérieur avec réglage

vertical et horizontal, microphone incor-

poré - 2 modules.

La caméra avec réglage vertical et horizontal et mise

au point automatique permet de filmer le sujet qui sera

visualisé sur le moniteur 20550.

Equipé d’une led de signalisation d’allumage et d’un

microphone incorporé avec trimmer pour le réglage de

la sensibilité.

CARACTÉRISTIQUES.

• Tension nominale d’alimentation: 12 V d.c. ± 20%.

• Absorption: 70 mA, 0,8 W.

• Capteur CCD: 1/4” couleurs.

• Angle d’ouverture horizontal: 53°.

• Système de balayage: 525 lignes entrelacées (NTSC);

625 lignes entrelacées (PAL).

• Résolution horizontale: 330 lignes TV.

• Rapport signal/bruit: 45 dB.

• Diaphragme: électronique.

• Tension de sortie vidéo: 1 Vpp vidéo composite sur

charge de 75 Ω.

• Microphone: 2 kΩ, 3 V d.c., 0,5 mA, 50 Hz – 16 kHz,

S/N 58 dB.

• Température de fonctionnement : -5 °C - +40 °C

(d’intérieur).

BRANCHEMENTS.

Voir figures.

RÉGLAGE.

Voir figures.

Pour le réglage de la sensibilité du micro utiliser un

tournevis et programmer le trimmer comme suit:

• rotation horaire - augmentation de la sensibilité

• rotation anti-horaire - baisse de la sensibilité

Une fois le réglage terminé veiller à ce que le micro-

phone soit remis en place avec le couvercle.

IMPORTANT

• En phase d’installation placer la caméra de façon à

ce qu’elle ne subisse pas l’action directe de sources

lumineuses.

• Le sujet à filmer doit être éclairé de face pour éviter

le contre-jour.

RÈGLES D’INSTALLATION.

L’installation doit être effectuée dans le respect des

dispositions régulant l’installation du matériel électrique

en vigueur dans le pays d’installation des produits.

CONFORMITÉ AUX NORMES.

Directive EMC.

Normes EN61000-6-1,EN 61000-6-3.
