Side 1/4
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
90720565C0 05 1701
Eikon
20565
Plana
14565
Telecamera a colori da interno con rego-
lazione verticale ed orizzontale, microfo-
La telecamera con regolazione verticale e orizzontale
e messa a fuoco automatica, consente di riprendere il
soggetto che sarà poi visualizzato nel monitor 20550.
È provvista di un led per segnalarne l’accensione e di
un microfono incorporato con relativo trimmer per la
regolazione della sensibilità.
CARATTERISTICHE.
• Tensione nominale di alimentazione: 12 V d.c. ± 20%.
• Assorbimento: 70 mA, 0,8 W.
• Sensore CCD: 1/4” a colori.
• Angolo di apertura orizzontale: 53°.
• Angolo di regolazione: 20° in orizzontale e 20° in ± ±
verticale (rispetto al centro). Tali valori non possono
essere impostati contemporaneamente.
• Sistema di scansione: 525 linee interlacciato (NTSC);
625 linee interlacciato (PAL).
• Risoluzione orizzontale: 330 linee TV.
• Rapporto segnale/rumore: 45 dB.
• Diaframma: elettronico.
• Tensione di uscita video: 1 Vpp video composito su
carico da 75 Ω.
• Microfono: 2 kΩ, 3 V d.c., 0,5 mA, 50 Hz – 16 kHz,
S/N 58 dB.
• Temperatura di funzionamento: -5 °C - + 40 °C (da
interno).
COLLEGAMENTI.
Vedere figure.
REGOLAZIONE.
Vedere figure.
Per la regolazione della sensibilità del microfono utilizza-
re un cacciavite ed impostare il trimmer come segue:
• rotazione in senso orario - incremento della sensibilità
• rotazione in senso antiorario - decremento della sen-
sibilità
A regolazione ultimata prestare attenzione che il micro-
fono venga riposizionato in sede con il coperchio.
IMPORTANTE
.
• In fase di installazione posizionare la telecamera in
modo tale che non sia sottoposta all’azione diretta
di fonti luminose.
• Il soggetto da riprendere deve essere illuminato fron-
talmente in modo da evitare la ripresa controluce.
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata con l’osservanza
delle disposizioni regolanti l’installazione del materiale
elettrico in vigore nel paese dove i prodotti sono
installati.
CONFORMITÀ NORMATIVA.
Direttiva EMC.
Norme EN61000-6-1,EN 61000-6-3.

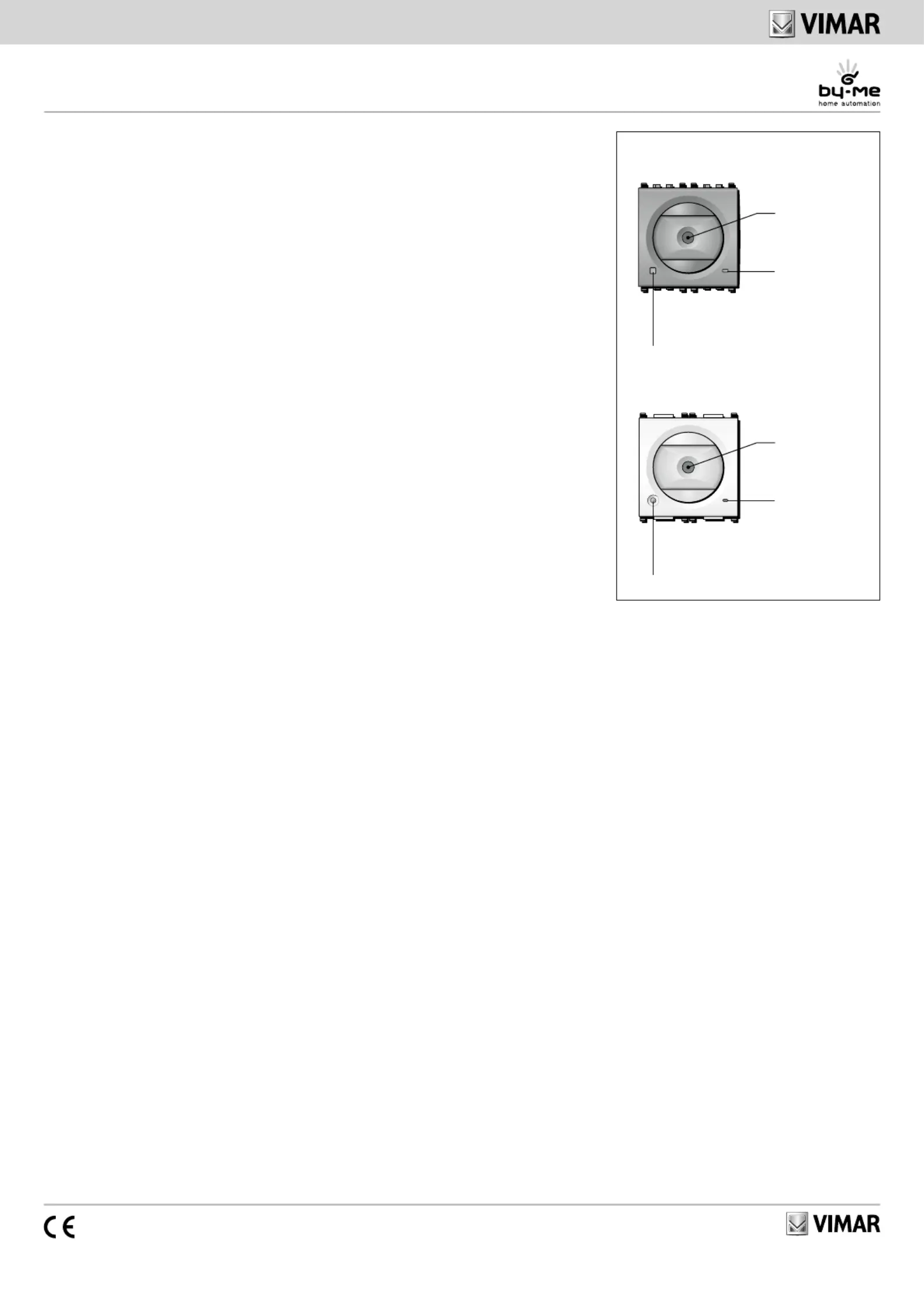

LED segnalazione TELECAMERA ACCESA
Indicator LED VIDEO CAMERA ON
Microfono
Microphone
Sensore CCD
CCD sensor
Eikon
VISTA FRONTALE - FRONT VIEW
Plana
Indoor colour video camera with vertical
and horizontal adjustment, built-in micro-
phone - 2 modules.
The video camera with vertical and horizontal adjust-
ment and automatic focusing allows filming the subject
that will then be viewed on the monitor 20550.
It is equipped with a LED to signal switching on and
a built-in microphone with related trimmer to adjust
sensitivity.
CHARACTERISTICS.
• Rated supply voltage: 12 V d.c. ± 20%.
• Input: 70 mA, 0.8 W.
• CCD sensor: 1/4” colour.
• Angle of horizontal aperture: 53°.
• Scanning system: 525 interlaced lines (NTSC); 625
interlaced lines (PAL).
• Horizontal resolution: 330 TV lines.
• Signal/noise ratio: 45 dB.
• Diaphragm: electronic.
• Video output voltage: 1 Vpp composite video on
load of 75 Ω.
• Microphone: 2 kΩ, 3 V d.c., 0.5 mA, 50 Hz – 16 kHz,
S/N 58 dB.
• Operating temperature: -5 °C - +40 °C (from inside).
CONNECTIONS.
See figures.
ADJUSTMENT.
See figures.
To adjust the sensitivity of the microphone use a screw-
driver and set the trimmer as follows:
• clockwise rotation - increases sensitivity
• anticlockwise rotation - decreases sensitivity
On completing adjustment, take care that the micro-
phone is repositioned in its seat with the cover.
IMPORTANT
.
• At the time of installation, place the video camera so it
is not affected by the direct action of light sources.
• The subject to be filmed must be illuminated from the
front so as to avoid filming against the light.
INSTALLATION RULES.
Installation should be carried out observing current
installation regulations for electrical systems in the
country where the products are installed.
CONFORMITY.
EMC directive.
Standards EN61000-6-1,EN 61000-6-3.
LED segnalazione TELECAMERA ACCESA
Indicator LED VIDEO CAMERA ON
Microfono
Microphone
Sensore CCD
CCD sensor
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
90720565C0 05 1701
Eikon
20565
Plana
14565
LED signalisation CAMÉRA ALLUMÉE
Anzeige-LED KAMERA EIN
Microphone
Mikrofon
Capteur CCD
CCD-Sensor
Eikon
VUE FRONTALE - FRONTANSICHT
Plana
Farb-Videokamera für den Innenbereich,
vertikale und horizontale Einstellung, mit
eingebautem Mikrofon - 2 Module.
Die neig- und schwenkbare Videokamera mit automa-
tischer Schärfeneinstellung nimmt den Besucher im
Eingangsbereich auf, der anschließend am Bildschirm
20550 eingeblendet wird.
Sie ist mit einer Einschalt-LED und einem eingebauten
Mikrofon mit Empfindlichkeitsregler ausgestattet.
EIGENSCHAFTEN.
• Nennversorgungsspannung: 12 V DC ± 20%.
• Stromaufnahme: 70 mA, 0,8 W.
• CCD-Sensor: 1/4” Farbe.
• Horizontaler Öffnungswinkel: 53°.
• Abtastung: 525 Zeilen interlaced (NTSC); 625 Zeilen
interlaced (PAL).
• Auflösung waagrecht: 330 TV-Zeilen.
• Signal-zu-Rausch-Verhältnis: 45 dB.
• Blende: elektronisch.
• Video-Ausgangsspannung: 1 Vpp Composite-Video
auf Belastung von 75 Ω.
• Mikrofon: 2 kΩ, 3 V DC, 0,5 mA, 50 Hz – 16 kHz, S/N
58 dB.
• Betriebstemperatur: -5 °C - +40 °C (Innenbereich).
ANSCHLÜSSE.
Seiehe Abbildungen.
EINSTELLUNG.
Seiehe Abbildungen.
Die Mikrofonempfindlichkeit wird mithilfe eines
Schraubendrehers am Trimmer eingestellt:
• Drehung im Uhrzeigersinn - höhere Empfindlichkeit
• Drehung gegen den Uhrzeigersinn - geringere
Empfindlichkeit
Nach der Einstellung das Mikrofon und die Abdeckung
wieder in die Aufnahme einsetzen.
WICHTIG
.
• Bei der Installation ist zu beachten, dass die
Lichtquellen nicht direkt auf die Kamera gerichtet sein
sollten.
• Die Besucher müssen frontal beleuchtet werden,
Gegenlichtaufnahmen sind zu vermeiden.
INSTALLATIONSVORSCHRIFTEN.
Die Installation hat gemäß den einschlägigen
Vorschriften zur Installation elektrischer Ausrüstungen
des Bestimmungslandes der Produkte zu erfolgen.
NORMKONFORMITÄT.
EMV-Richtlinie.
Normen EN 61000-6-1, EN 61000-6-3.
LED signalisation CAMÉRA ALLUMÉE
Anzeige-LED KAMERA EIN
Microphone
Mikrofon
Capteur CCD
CCD-Sensor
Caméra couleurs d’intérieur avec réglage
vertical et horizontal, microphone incor-
poré - 2 modules.
La caméra avec réglage vertical et horizontal et mise
au point automatique permet de filmer le sujet qui sera
visualisé sur le moniteur 20550.
Equipé d’une led de signalisation d’allumage et d’un
microphone incorporé avec trimmer pour le réglage de
la sensibilité.
CARACTÉRISTIQUES.
• Tension nominale d’alimentation: 12 V d.c. ± 20%.
• Absorption: 70 mA, 0,8 W.
• Capteur CCD: 1/4” couleurs.
• Angle d’ouverture horizontal: 53°.
• Système de balayage: 525 lignes entrelacées (NTSC);
625 lignes entrelacées (PAL).
• Résolution horizontale: 330 lignes TV.
• Rapport signal/bruit: 45 dB.
• Diaphragme: électronique.
• Tension de sortie vidéo: 1 Vpp vidéo composite sur
charge de 75 Ω.
• Microphone: 2 kΩ, 3 V d.c., 0,5 mA, 50 Hz – 16 kHz,
S/N 58 dB.
• Température de fonctionnement : -5 °C - +40 °C
(d’intérieur).
BRANCHEMENTS.
Voir figures.
RÉGLAGE.
Voir figures.
Pour le réglage de la sensibilité du micro utiliser un
tournevis et programmer le trimmer comme suit:
• rotation horaire - augmentation de la sensibilité
• rotation anti-horaire - baisse de la sensibilité
Une fois le réglage terminé veiller à ce que le micro-
phone soit remis en place avec le couvercle.
IMPORTANT
.
• En phase d’installation placer la caméra de façon à
ce qu’elle ne subisse pas l’action directe de sources
lumineuses.
• Le sujet à filmer doit être éclairé de face pour éviter
le contre-jour.
RÈGLES D’INSTALLATION.
L’installation doit être effectuée dans le respect des
dispositions régulant l’installation du matériel électrique
en vigueur dans le pays d’installation des produits.
CONFORMITÉ AUX NORMES.
Directive EMC.
Normes EN61000-6-1,EN 61000-6-3.
