Manuale installatore - Installer guide - Manuel installateur

Technisches Handbuch - Instrucciones instalador - Manual do instalador

5590/001

Commutatore 1 esterno video 1 audio

1 video speech 1 audio switching module

Commutateur 1 ext.vidéo 1 audio

Umschalter 1 Video-Außenstelle 1 Audio

Conmutador 1 externo vídeo 1 audio

5590/001

INFORMAZIONE AGLI UTENTI AI

SENSI DELLA DIRETTIVA 2012/19/UE

(RAEE)

Al ﬁne di evitare danni all’ambiente e alla salute

umana oltre che di incorrere in sanzioni ammi-

nistrative, l’apparecchiatura che riporta questo

simbolo dovrà essere smaltita separatamente

dai riﬁuti urbani ovvero riconsegnata al distribu-

tore all’atto dell’acquisto di una nuova. La rac-

colta dell’apparecchiatura contrassegnata con

il simbolo del bidone barrato dovrà avvenire in

conformità alle istruzioni emanate dagli enti ter-

ritorialmente preposti allo smaltimento dei riﬁuti.

Per maggiori informazioni contattare il numero

verde 800-862307.

INFORMATION FOR USERS UNDER

DIRECTIVE 2012/19/UE (WEEE)

In order to avoid damage to the environ-

ment and human health as well as any

administrative sanctions, any appliance marked

with this symbol must be disposed of separately

from municipal waste, that is it must be recon-

signed to the dealer upon purchase of a new

one. Appliances marked with the crossed out

wheelie bin symbol must be collected in accord-

ance with the instructions issued by the local

authorities responsible for waste disposal.

COMMUNICATION AUX UTILISA-

TEURS CONFORMÉMENT À LA DI-

RECTIVE 2012/19/UE (DEEE)

Pour protéger l’environnement et la san-

té des personnes et éviter toute sanction admi-

nistrative, l’appareil portant ce symbole ne devra

pas être éliminé avec les ordures ménagères

mais devra être conﬁé au distributeur lors de

l’achat d’un nouveau modèle. La récolte de l’ap-

pareil portant le symbole de la poubelle barrée

devra avoir lieu conformément aux instructions

divulguées par les organisms régionaux prépo-

sés à l’élimination des déchets.

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata con

l’osservanza delle disposizioni regolanti

l’installazione del materiale elettrico in vigore nel

Paese dove i prodotti sono installati.

CONFORMITÀ NORMATIVA.

Direttiva EMC

Norme EN 61000-6-1, EN 61000-6-3.

INSTALLATION RULES.

Installation should be carried out observing cur-

rent installation regulations for electrical systems

in the Country where the products are installed.

CONFORMITY.

EMC directive

Standards EN 61000-6-1, EN 61000-6-3.

RÈGLES D’INSTALLATION.

L’installation doit être effectuée dans le respect

des dispositions régulant l’installation du matériel

électrique en vigueur dans le Pays d’installation

des produits.

CONFORMITÉ AUX NORMES.

Directive EMC

Normes EN 61000-6-1, EN 61000-6-3.

Il manuale istruzioni è scaricabile dal sito

www.vimar.com

The instruction manual is downloadable from

the site www.vimar.com

Télécharger le manuel d’instructions sur le

site www.vimar.com

CARATTERISTICHE GENERALI

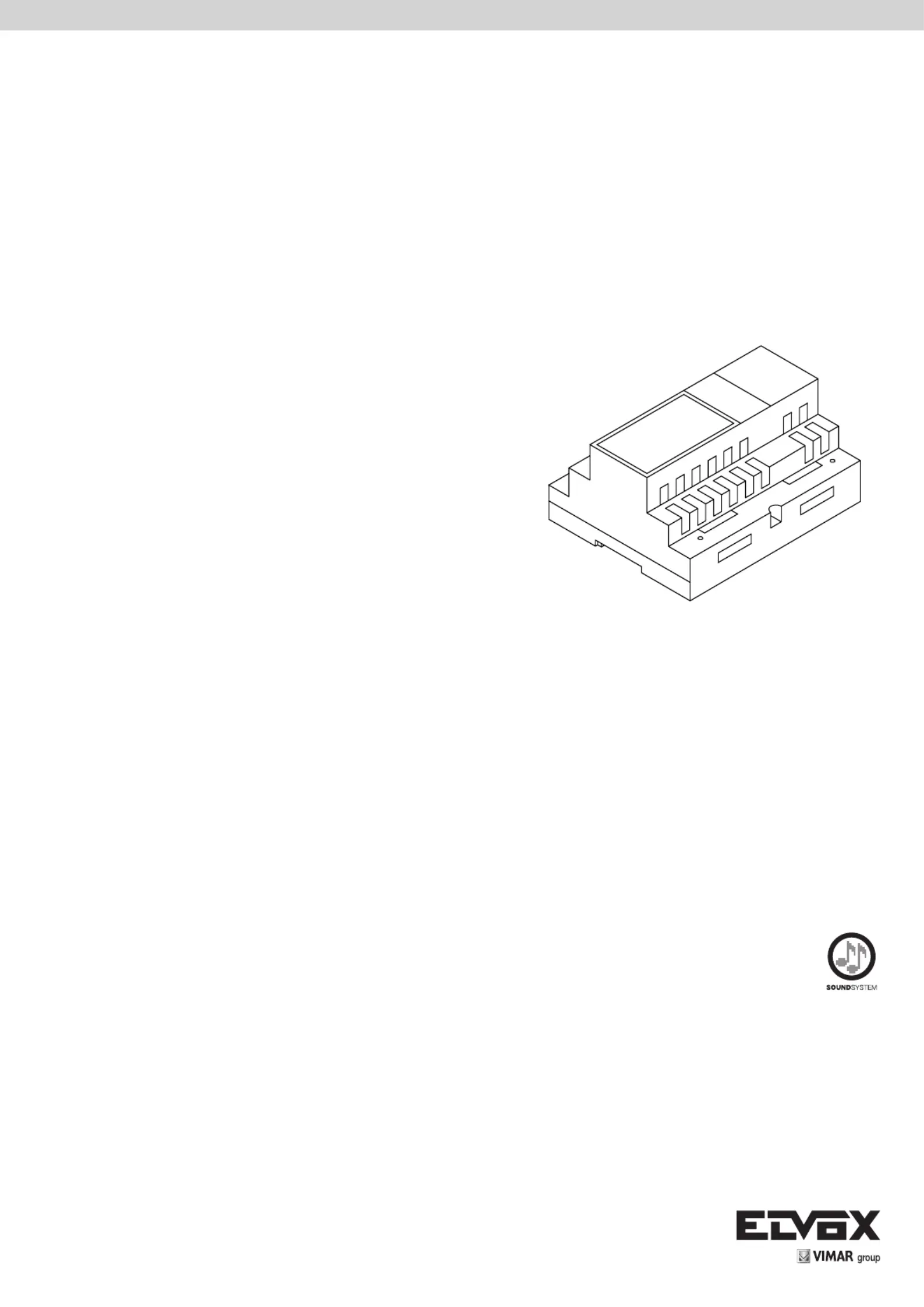

Commutatore automatico per una targa ester-

na con te le ca me ra ed una solo audio; si ha la

commutazione au to ma ti ca delle funzioni video,

audio e serratura.

É adatto per funzionamento sia con alimenta-

tori Art. 6580-6581 con chiamata in alternata

15Vc.a. (schema vc2192-1) che con ali men ta-

to ri Art. 6680 con chiamata elettronica “SOUND

SYSTEM” (sche ma vc2192).

Contenitore in custodia DIN a 8 moduli di

materiale termoplastico grigio; viene fornito con

calotte di protezione morsettiere; può essere

montato su barra ad omega o con tasselli.

DIMENSIONI CON CALOTTE INSERITE:

140X115X65

PRINCIPIO DI FUNZIONAMENTO

Effettuando una chiamata dall’esterno, auto-

maticamente viene in se ri to il vídeo, l’audio e la

serratura da cui è stata effettuata la chiamata.

In questo modo viene escluso il funzionamento

dell’ altra targa. L’ultima chiamata ha la priorità

sulle pre ce den ti.

N.B. Quando la chiamata proviene da una delle

targhe audio i monitor rimangono spenti.

GENERAL CHARACTERISTICS

Automatic switching module for one video and

one audio only entrance panel; switching of

audio, video and lock functions.

For use with power supplies Art. 6580-6581 with

15V~ calling (layout vc2192-1) or with power

supplies Art. 6680 with “SOUND SYSTEM” elec-

tronic calling (layout vc2192).

8-DIN module housing in grey ABS Plastic.

These switching modules are provided with

protective covers for removable terminal blocks;

they may be mounted on DIN support or with

expanding plugs with screws.

DIMENSIONS WITH COVERS INSERTED:

140X115X65

OPERATING PRINCIPLE

When a call is made from outside, video, audio

and lock release functions of calling camera

entrance panel are automatically inserted and

operation of the other camera entrance panels

is thus excluded. Latest call has priority over

previous ones.

NOTE: When the call comes from the only

audio speech unit, the monitors are off.

CARACTÉRISTIQUES GÉNÉRALES

Commutateur automatique pour une plaque

de rue avec caméra et un seul portier audio;

avec commutation des fonctions vidéo, audio

et gâche.

Il fonctionne aussi bien avec les alimentations

Art. 6580-6581 avec appel en alterné 15V~

(schéma vc2192-1) qu’avec l’alimentations Art.

6680 à appel électronique “SOUND SYSTEM”

(schéma vc2192).

Boîtier DIN à 8 modules en matière thermoplas-

tique grise; avec couvercles de protection des

bornes; montage sur barre ou avec vis à gou-

jons.

DIMENSIONS AVEC COUVERCLES INSÉRÉS:

140x115x65

FONCTIONNEMENT

En appelant de l’éxterieur, automatiquement le

vidéo, l’audio et la gâche de la plaque d’où l’on

appelle sont insérés. De cette façon le fonction-

nement de l’autre plaque de rue est exclu.

Le dernier appel a la priorité sur les précédents.

N.B. Quand l’appel vient d’une des plaques

audio, les moniteurs restent débranchés.
