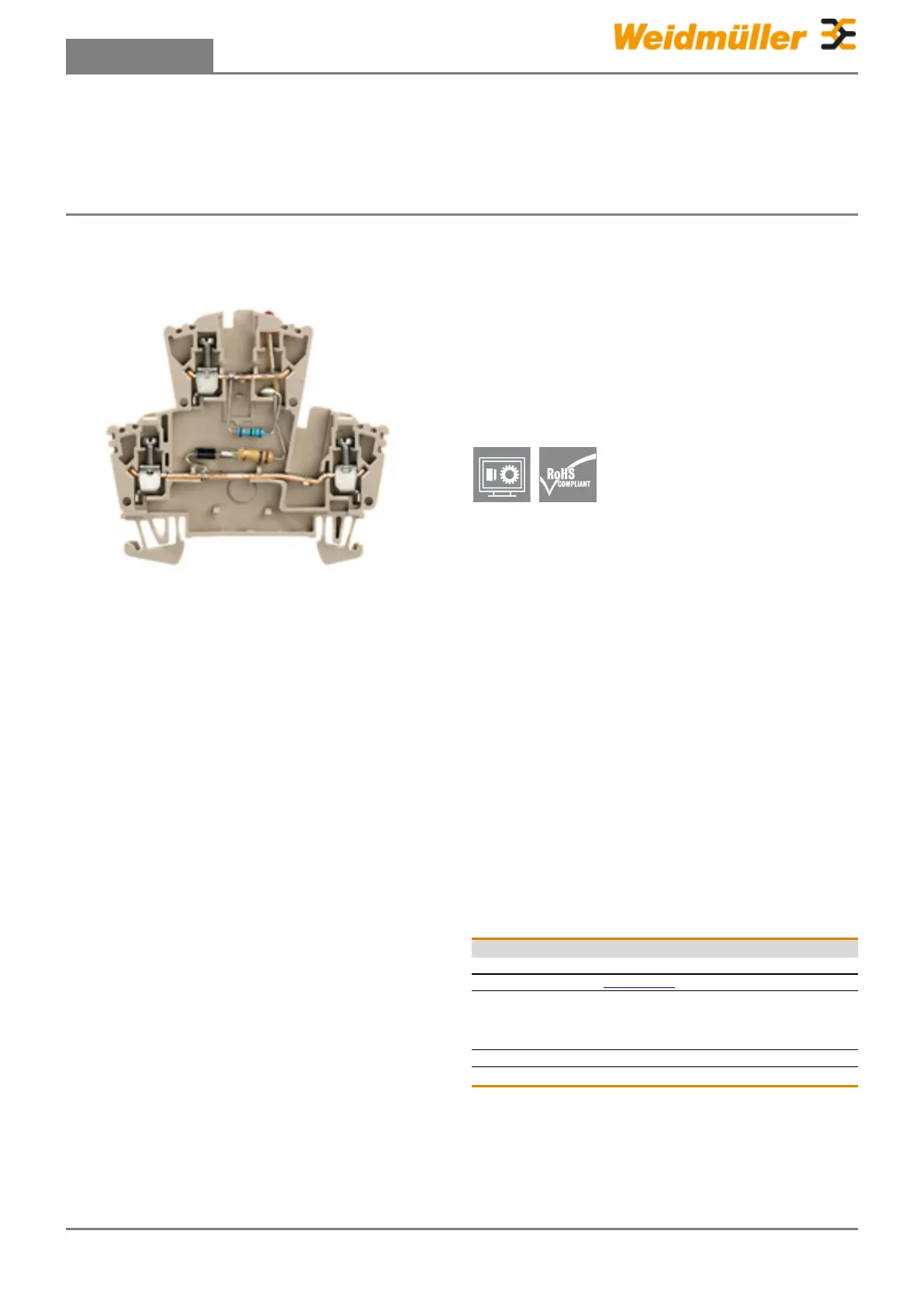

Side 1/6
Datenblatt
Erstellungs-Datum 29. November 2016 10:26:55 MEZ
Katalogstand 18.11.2016 / Technische Änderungen vorbehalten 1
W-Reihe
WDK 2.5 LD/RT 1D 2R 230
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 1429-0
Fax: +49 5231 14292083
www.weidmueller.com
Allgemeine Bestelldaten
Typ WDK 2.5 LD/RT 1D 2R 230
Best.-Nr. 8013140000
Ausführung W-Reihe, Durchgangs-Reihenklemme,
Doppelstock-Reihenklemme,
Bemessungsquerschnitt: 2.5 mm²,
Schraubanschluss
GTIN (EAN) 4008190024628
VPE 25 Stück
Klippon® Connect mit Zugbügeltechnologie
Die große Zuverlässigkeit und hohe Variantenvielfalt
von Reihenklemmen mit Zugbügelanschluss sorgen für
Entlastung in der Planung und höchste Sicherheit im
Betrieb. Damit bietet Klippon® Connect eine bewährte
Antwort auf vielfältige Anforderungen.
Datenblatt
W-Reihe
WDK 2.5 LD/RT 1D 2R 230
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 1429-0
Fax: +49 5231 14292083
www.weidmueller.com
Technische Daten
Erstellungs-Datum 29. November 2016 10:26:55 MEZ
Katalogstand 18.11.2016 / Technische Änderungen vorbehalten 2
Abmessungen und Gewichte
Breite 5,1 mm Breite (inch) 0,201 inch
Höhe 69 mm Höhe (inch) 2,717 inch
Tiefe 62,5 mm Tiefe (inch) 2,461 inch
Nettogewicht 11,71 g  
Temperaturen
Dauergebrauchstemperatur, min. -50 °C Dauergebrauchstemperatur, max. 120 °C
2 klemmbare Leiter (H05V/H07V) gleichen Querschnitts (Bemessungsanschluss)
Leiteranschlussquerschnitt, feindrähtig,
2 Klemmbare Leiter, min. 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig,
2 Klemmbare Leiter, max. 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig
mit Aderendhülse DIN 46228/1, 2
Klemmbare Leiter, min. 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig
mit Aderendhülse DIN 46228/1, 2
Klemmbare Leiter, max. 1,5 mm²
Anzeigeelement
Anzeigeelement rot Betriebsspannung für die Anzeige, max. 230 V
Betriebsspannung für die Anzeige, min. 230 V Spannungsart für die Anzeige AC
Strom 5 mA  
Bemessungsdaten
Bemessungsquerschnitt 2,5 mm² Bemessungsspannung 24 V
Durchgangswiderstand gemäß IEC
60947-7-x 1,33 mΩ
Klemmbare Leiter (Bemessungsanschluss)
Abisolierlänge 10 mm Anschlussart Schraubanschluss
Anschlussrichtung seitlich Anzahl Anschlüsse 3
Klemmbereich, Bemessungsanschluss,
max. 2,5 mm²
Klemmbereich, Bemessungsanschluss,
min. 0,13 mm²
Leiteranschlussquerschnitt AWG, max. AWG 12 Leiteranschlussquerschnitt AWG, min. AWG 26
Leiteranschlussquerschnitt, eindrähtig
max. Bemessungsanschluss 4 mm²
Leiteranschlussquerschnitt, eindrähtig
min. Bemessungsanschluss 0,5 mm²
Leiteranschlussquerschnitt,
feindrähtig mit AEH DIN 46228/1,
Bemessungsanschluss, max. 4 mm²
Leiteranschlussquerschnitt,
feindrähtig mit AEH DIN 46228/1,
Bemessungsanschluss, min. 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig,
max. 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig,
min. 0,5 mm²
Maße
Versatz TS 35 35,5 mm  
Systemkennwerte
Ausführung Schraubanschluss, mit LED Abschlussplatte erforderlich Ja
Anzahl der Potentiale 1 Anzahl der Etagen 2
Anzahl der Klemmstellen je Etage 2 Anzahl der Potentiale pro Etage 1
Etagen intern gebrückt Ja PE-Anschluss Nein
Tragschiene TS 35 N-Funktion Nein
PE-Funktion Nein PEN-Funktion Nein
