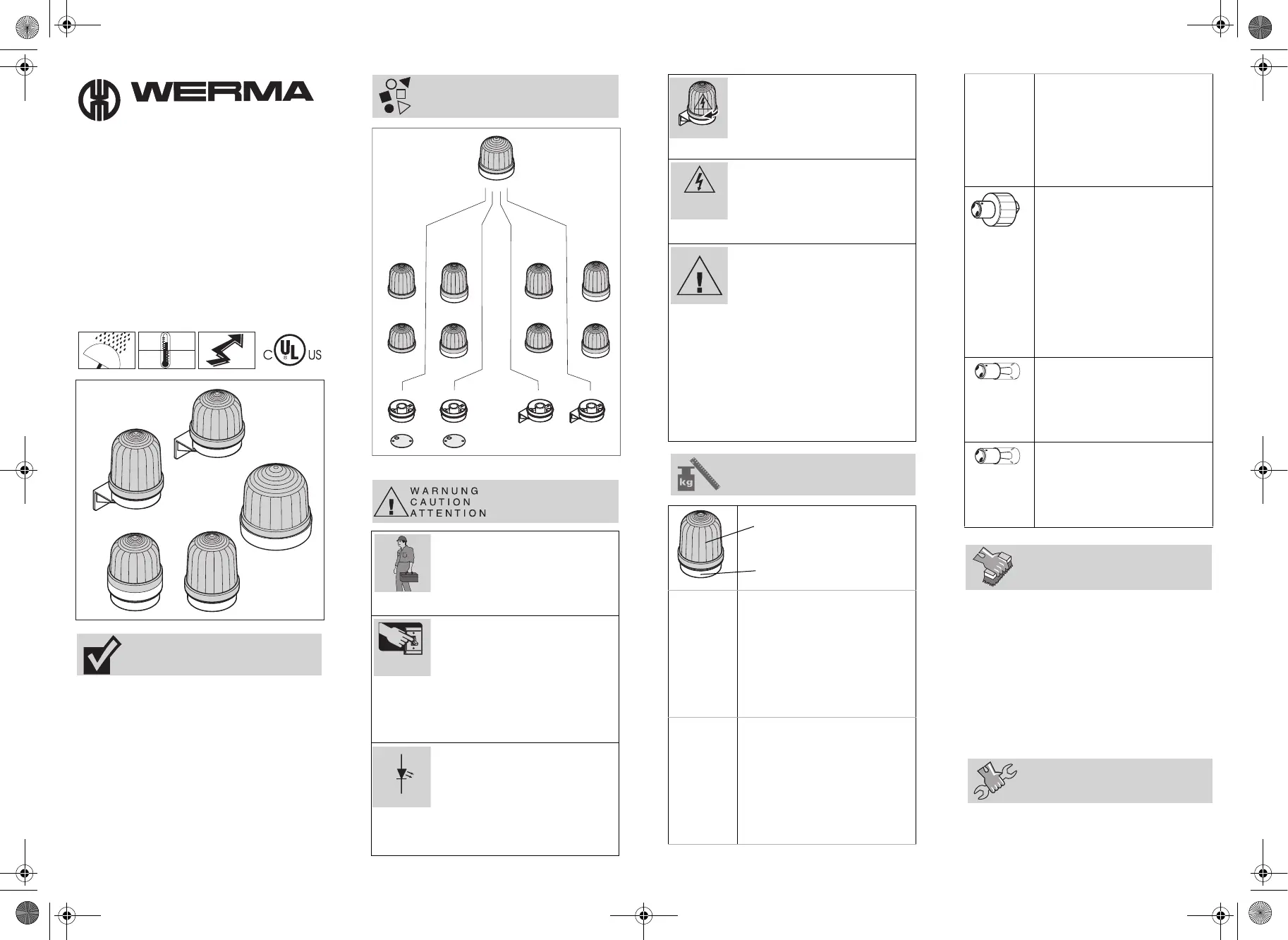

Betriebsanleitung

Signalleuchte

200 - 205, 210 - 215, 220 - 225

Instructions for use

Signal Beacon

200 - 205, 210 - 215, 220 - 225

Mode d’emploi

Feu de signalisation

200 - 205, 210 - 215, 220 - 225

Das Gerät erzeugt aus elektrischen Signalen

sichtbare (Blitz-, Dauerlicht) Signale. Es ist

nach EN 60598 / VDE 0711 T1 aufgebaut und

geprüft.

The appliance produces visible (flashing or

permanent light) signals via electrical signals.

The appliance is produced and approved

according to EN 60598 / VDE 0711 T1.

L'appareil produit des signaux visibles (feu

flash, feu permanent) via des signaux électri-

ques. L'appareil est fabriqué et contrôlé selon

EN 60598 / VDE 0711 T1.

Reinigung mit milden, nicht scheuernden und

nicht kratzenden Mitteln möglich. Niemals

aggressive Reinigungsmittel wie z.B. Lösungs-

mittel verwenden.

Clean the appliance from outside with a light,

non-scouring cleaning agent. Do not use

aggressive cleaning agents, like e.g. solvents.

Nettoyer l’extérieur de l’appareil avec un

produit doux, non abrasif. Ne jamais utiliser

des produits de nettoyage agressifs comme

p.ex. des détergents.

Das Gerät ist wartungsfrei.

The appliance is maintenance-free.

L’appareil ne nécessite aucun service

d’entretien.

SIGNALTECHNIK

IP 65

+50°C

-20°C

Funktion

Function

Fonctionnement

•Anschluß nur durch eine Elektro-

fachkraft.

•Wiring must be carried out by a

qualified electrician.

•Connexion à effectuer par un

électrotechnicien confirmé.

•Vor Anschluß und bei Beschädi-

gung des Geräts Netzspannung

abschalten.

•Turn off the power supply

before connecting the appli-

ance.

• Couper la tension d’alimenta-

tion pendant le câblage de

l’appareil.

•LED-Ausführungen benutzten

lichtemittierende Diode

Klasse 1.

•LED versions use light emitting

diodes class 1.

•Les modèles LEDs emploient des

diodes électroluminescente de

classe 1.

Module

Modules

Eléments

210

201/202

211/212

223

203

213

204/205

214/215

224/225

221/222

220

200

Sicherheitshinweise

Safety instructions

Consignes de sécurité

OFF

•Gerät nur in komplett montier-

tem Zustand betreiben.

•Only operate the appliance

when completely assembled.

•N‘employer l’appareil qu‘en

état complètement monté.

•Auf korrekte Nennspannung

achten.

•Observe the correct nominal

voltage.

•Respecter la tension nominale

indiquée.

•Wenn durch einen Ausfall des

Signalgeräts eine Gefährdung

von Menschen oder Beschädi-

gung von Betriebseinrichtun-

gen möglich ist, muß dies durch

zusätzliche Sicherheitsmaßnah-

men verhindert werden.

•In the event of failure, additional precau-

tions must be taken to ensure the safety of

personnel and production equipment.

•En cas de panne ou défaut sur l’appareil

prendre les mesures nécessaires afin

d’assurer la sécurité des opérateur et des

équipements de travail.

PA6.6 GF

200

l00 00

203

l00 00

203

l01 00

210

l00 00

213

l00 00

220

l00 00

223

l00 00

Dauerlicht, Permanent light,

Feu permanent

12 – 240V, max. 7W

12 – 240V, max. 5W,(no VDE)

12 – 240V, max. 10W

2x1

l00 75

2x4

l00 75

2x1

l00 67

2x4

l00 67

2x1

l00 68

2x4

l00 68

LED-Dauerlichtelement, LED-

permanent light, LED-Feu per-

manent, I

< 500mA

24V, 45mA

115V~, 25mA

230V~, 25mA

NENNSPANNUNG

NOMINAL VOLTAGE

TENSION NOMINALE

Technische Daten

Technical specifications

Données techniques

2x2 l00 55

2x5

l00 55

2x2

l00 67

2x5

l00 67

2x2

l00 68

2x5

l00 68

Blitzlichtelement, Flashing light,

Feu flash

24V=, 100mA, ca. 0.75 Hz

115V~, 20mA, ca. 0.75 Hz

230V~, 15mA, ca. 0.75 Hz

LED Lampe, LED light, LED-Feu

BA 15 d

956

l00 75

956

l00 67

956

l00 68

24V, 45mA

115V~, 15mA

230V~, 15mA

rot, red, rouge

grün, green, vert

gelb, yellow, jaune

weiß, white, blanc

blau, blue, bleu

955 840 34

955 840 35

955 840 57

955 840 38

BA 15 d, max. 42mm (1.65“),

5W, (für 20x, for 20x, pour 20x)

12V

24V

115V

230V

955 015 34

955 015 35

955 015 57

955 015 38

BA 15 d, max. 52mm (2.05“),

7W, (für, for, pour 21x / 22x)

12V

24V

115V

230V

Reinigung

Cleaning

Nettoyage

Wartung

Maintenance

Entretien

310_200_001_0505.fm Seite 1 Montag, 9. Mai 2005 3:10 15

2a)

2b)

6a)

6b)

6c)

6 d)

Technische Änderungen vorbehalten

Subject to technical modifications

Sous réserve de modifications techniques

310.200.001.0505

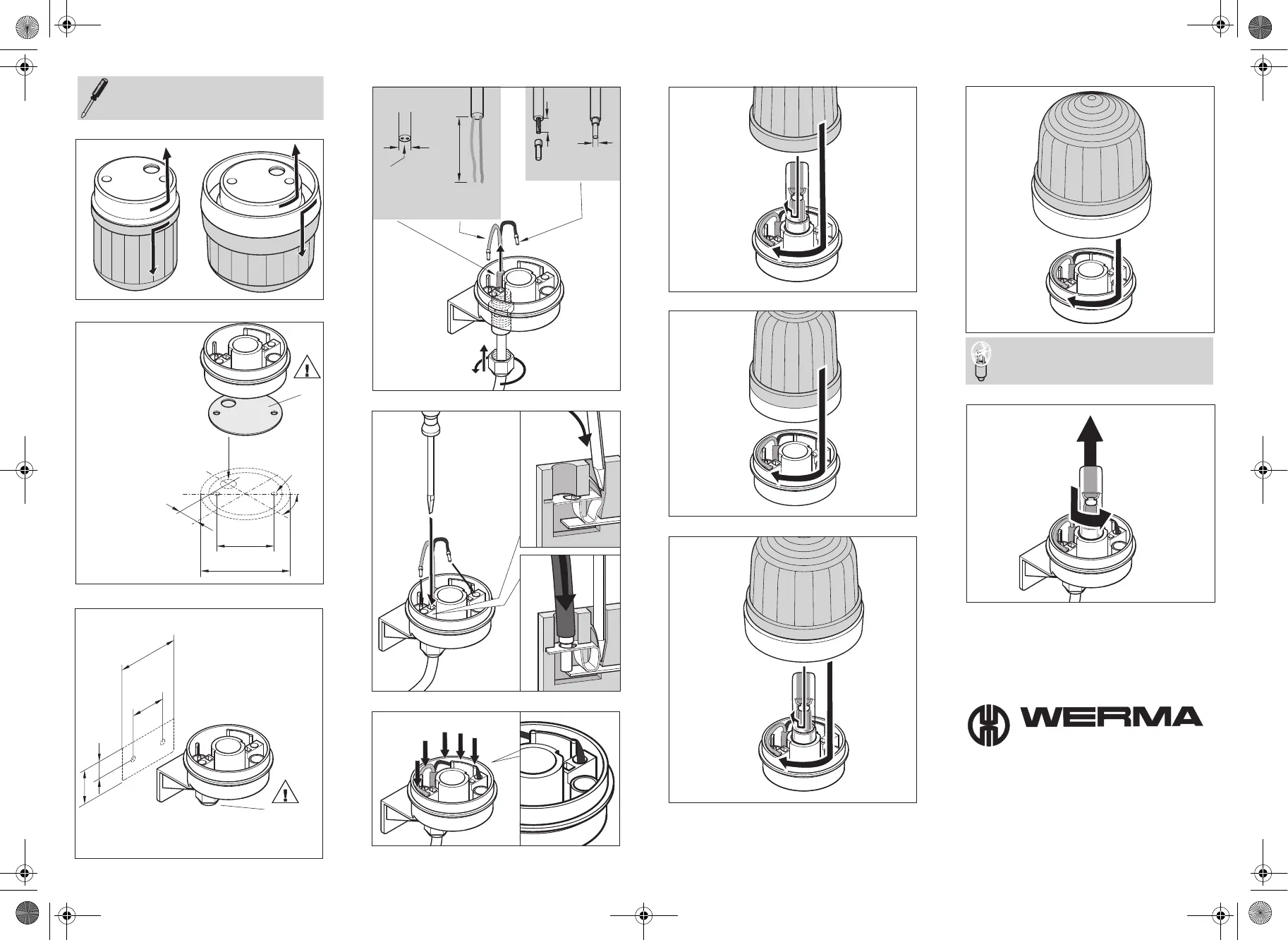

Montage

Mounting

Montage

20x

21x

22x

IP 65

35,5mm

1.40"

56mm

2.20"

15mm

0.59"

48°

Ø10mm

Ø4,4mm

Ø0.39"

Ø0.17”

Leuchten nur auf

ausreichend glatten,

ebenen Oberflächen

montieren.

Beacons only to be

mounted on suitably

smooth and even

surfaces.

On peut monter les

feux seulement

sur des

surfaces

lisses

et plats.

Kabelverschraubung

Cable gland

Presse-étoupe

IP 65

Kalotte immer nach

oben montieren!

Dome only to be

mounted facing

upwards!

La montage de la

calotte se fait

uniquement par la haut!

26mm

1.02"

46mm

1.81"

25mm

0.98"

13mm

0.51"

∼ 33mm

1.3”

Ø 9mm

0.35”

≤

Adern

Wires

Conduct.

7mm

0.28”

≤1,5mm²

AWG 18-14

200

203

210

213

201

202

204

205

211

212

214

215

220

223

221

222

224

225

Glühlampenwechsel

Change of bulb

Changement de l’ampoule

SIGNALTECHNIK

D-78604 Rietheim-Weilheim

Telefon +49 (0)7424 / 9557-0

Telefax +49 (0)7424 / 9557-44

www.werma.de

WERMA Signaltechnik GmbH + Co. KG

info@werma.de

310_200_001_0505.fm 9.5.05 www.krea-team.de

310_200_001_0505.fm Seite 2 Montag, 9. Mai 2005 3:10 15
