Side 1/2

Betriebsanleitung

Signalhupe 570

Instructions for use

Signal horn 570

Mode d’emploi

Trompe Sonore 570

Das Gerät erzeugt aus elektrischen Signalen

hörbare (Hupe) Signale. Es ist nach IEC 62080

aufgebaut und geprüft.

The appliance produces audible signals (horn)

via electrical signals. The appliance is pro-

duced and approved according to IEC 62080.

L'appareil produit des signaux audibles

(trompe) via des signaux électriques. L'appareil

est fabriqué et contrôlé selon IEC 62080.

Reinigung mit milden, nicht scheuernden und

nicht kratzenden Mitteln möglich. Niemals

aggressive Reinigungsmittel wie z.B. Lösungs-

mittel verwenden.

Clean the appliance from outside with a light,

non-scouring cleaning agent. Do not use

aggressive cleaning agents, like e.g. solvents.

Nettoyer l’extérieur de l’appareil avec un pro-

duit doux, non abrasif. Ne jamais utiliser des

produits de nettoyage agressifs comme p.ex.

des détergents.

SIGNALTECHNIK

IP 55

+60°C

-20°C

105 dB

Funktion

Function

Fonctionnement

•Anschluss nur durch eine Elektro-

fachkraft.

•Wiring must be carried out by a

qualified electrician.

•Connexion à effectuer par un

électrotechnicien confirmé.

•Vor Anschluss und bei Beschädi-

gung des Geräts Netzspannung

abschalten.

•Turn off the power supply:

- Before connection.

- In the event of damage.

•Avant de connecter l'appareil et

en cas de défaut de celui-ci,

couper la tension du réseau.

•Gerät nur in komplett montiertem

Zustand betreiben.

•Only operate the appliance

when completely assembled

•N’employer l’appareil que

lorsqu’ il est complètement

monté.

•Gerät immer mit Schallaustritt

nach unten montieren.

•Always install the appliance with

the sound exit down.

•Toujours monter l’appareil avec

la sortie sonore vers le bas.

•Beim Einsatz ab 40 °C Umge-

bungstemperatur auf Verwen-

dung eines geeigneten

Anschlusskabels mit zulässiger

Einsatztemperatur ÷ 105 °C ach-

ten.

•When used in applications above

40 °C ensure the correct con-

nection cable with permissable

operating temperature ÷ 105 °C

is used.

•Utilisant le produit à une tem-

pérature ambiante de plus de

40 °C, veiller à ce qu‘un câble

de connexion toléré à une tem-

pérature d‘utilisation ÷ 105 °C

soit utilisé.

Sicherheitshinweise

Safety instructions

Consignes de sécurité

W A R N U N G

C A U T I O N

A T T E N T I O N

OFF

•Der Schalldruck des Akustikele-

ments kann bei geringem

Abstand das Gehör schädigen.

• The sound pressure of the signal

element can cause damage to

hearing when used at close

quarters.

•La puissance sonore de l'élément

acoustique peut nuire à l'ouie en

cas de trop grande proximité.

•Wenn durch einen Ausfall des

Signalgeräts eine Gefährdung

von Menschen oder Beschädi-

gung von Betriebseinrichtungen

möglich ist, muss dies durch

zusätzliche Sicherheitsmaßnah-

men verhindert werden.

•In case of equipment failure,

additional safety precautions

should be taken to avoid possi-

ble danger to persons.

•Si une panne ou un défaut de

l’avertisseur présentait un danger

pour le personnel ou les installa-

tions, prévenir ceci par des

mesures de sécurité supplémen-

taires.

ABS

grau, grey, gris

570 100 68

Impulston, 105 dB(A) / 1m

pulsatory tone, 105 dB(A) / 1m

son intermittent, 105 dB(A) / 1m

230 V~, 70mA

105dB

Technische Daten

Technical specifications

Données techniques

Material

100 Hz

1Hz

570 052 64

570 052 65

570 052 66

570 052 67

570 052 68

570 902 68

570 052 54

570 052 55

570 902 55

570 052 57

570 052 58

Dauerton, 105 dB(A) / 1m

permanent tone, 105 dB(A) / 1m

son continu, 105 dB(A) / 1m

12V~, 900mA

24V~, 500mA

42V~, 250mA

115V~, 200mA

230V~, 70mA

12V=, 500mA

24V=, 350mA

115V=, 150mA

230V=, 100mA

100 Hz

Reinigung

Cleaning

Nettoyage

310_570_004_0604.fm Seite 1 Donnerstag, 3. Juni 2004 4:10 16

3a)

4a)

3b)

4b)

Technische Änderungen vorbehalten

Subject to technical modifications

Sous réserve de modifications techniques

310.570.004.0604

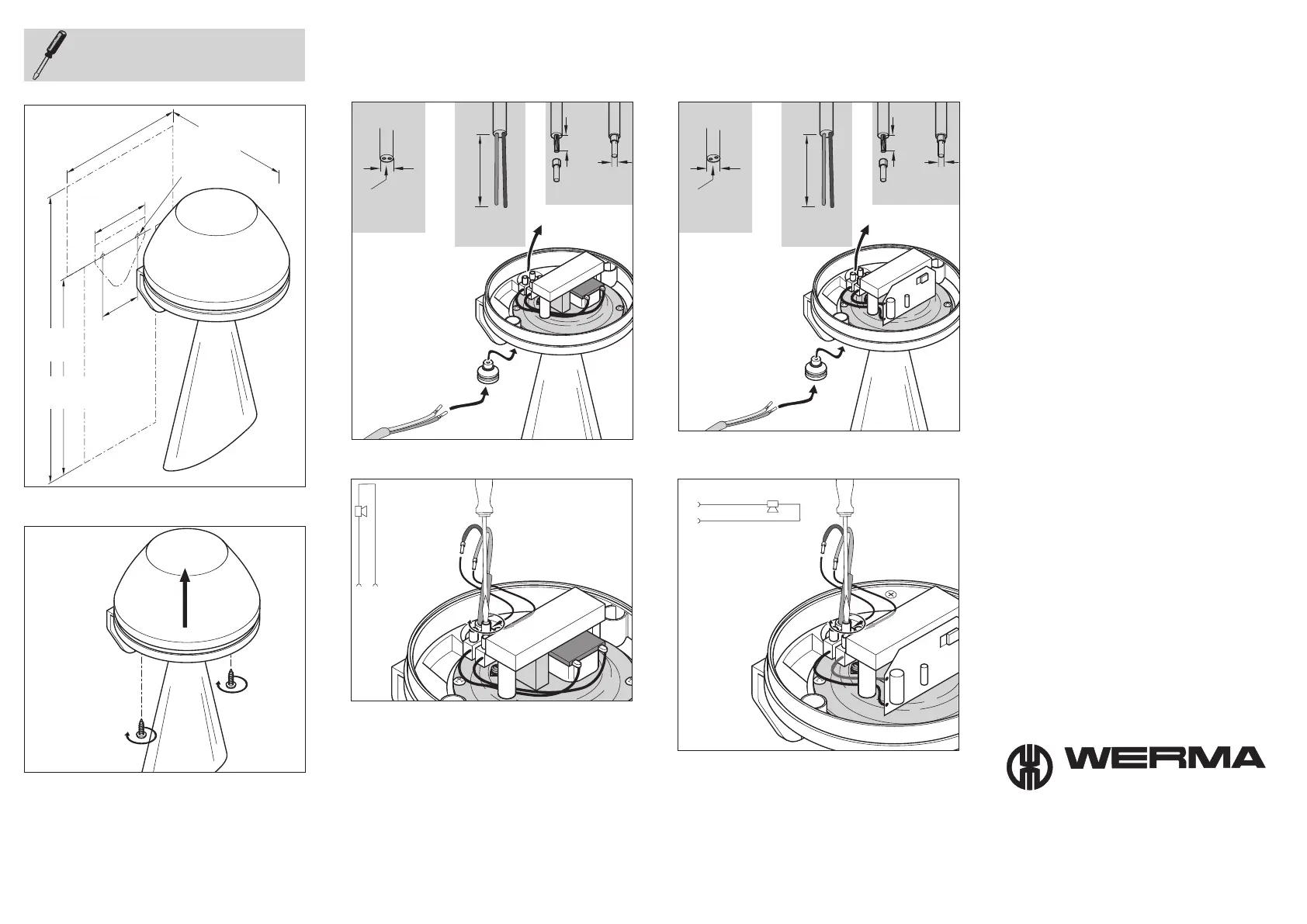

Montage

Mounting

Montage

50 mm

1.97”

72 mm

2.83”

Ø6,5 mm

0.26”

148 mm

5.83”

unten

bottom

en bas

356 mm

14.02”

244 mm

9.61”

oben

top

en haut

152 mm

5.98”

7mm

0.28”

1,5mm²

AWG 18-14

≤

Ø 7-10 mm

0.28”-0.39”

2 Adern

2 Wires

2 Conduct.

35mm

1.38”

≤

570 052 64

570 052 65

570 052 66

570 052 67

570 052 68

570 902 68 (IP44)

7mm

0.28”

1,5mm²

AWG 18-14

≤

Ø 7-10 mm

0.28”-0.39”

2 Adern

2 Wires

2 Conduct.

35mm

1.38”

≤

570 100 68

570 052 54

570 052 55

570 902 55 (IP44)

570 052 57

570 052 58

rot, red, rouge

schwarz, black, noir

SIGNALTECHNIK

D-78604 Rietheim-Weilheim

Telefon +49 (0)7424 / 9557-0

Telefax +49 (0)7424 / 9557-44

www.werma.de

WERMA Signaltechnik GmbH + Co. KG

info@werma.de

310_570_004_0604.fm.3.6.04.ibw

310_570_004_0604.fm Seite 2 Donnerstag, 3. Juni 2004 4:10 16

Produkt Specifikationer

Mærke:	Werma
Kategori:	Ikke kategoriseret
Model:	570.052.65
Bredde:	152 mm
Højde:	360 mm
Vægt:	952 g
Antal pr. pakke:	1 stk
Produktfarve:	Grå
Pakkevægt:	1078 g
Materiale:	Acrylonitrile Butadiene Styrene (ABS), Polycarbonate (PC)
Bæredygtighedscertifikater:	CE, UKCA, WEEE
Spænding:	24 V
