Wooden Camera 156600 Manual

Wooden Camera Ikke kategoriseret 156600

Læs gratis den danske manual til Wooden Camera 156600 (1 sider) i kategorien Ikke kategoriseret. Denne vejledning er vurderet som hjælpsom af 4 personer og har en gennemsnitlig bedømmelse på 4.1 stjerner ud af 2.5 anmeldelser. Har du et spørgsmål om Wooden Camera 156600, eller vil du spørge andre brugere om produktet?

Download PDF

Side 1/1

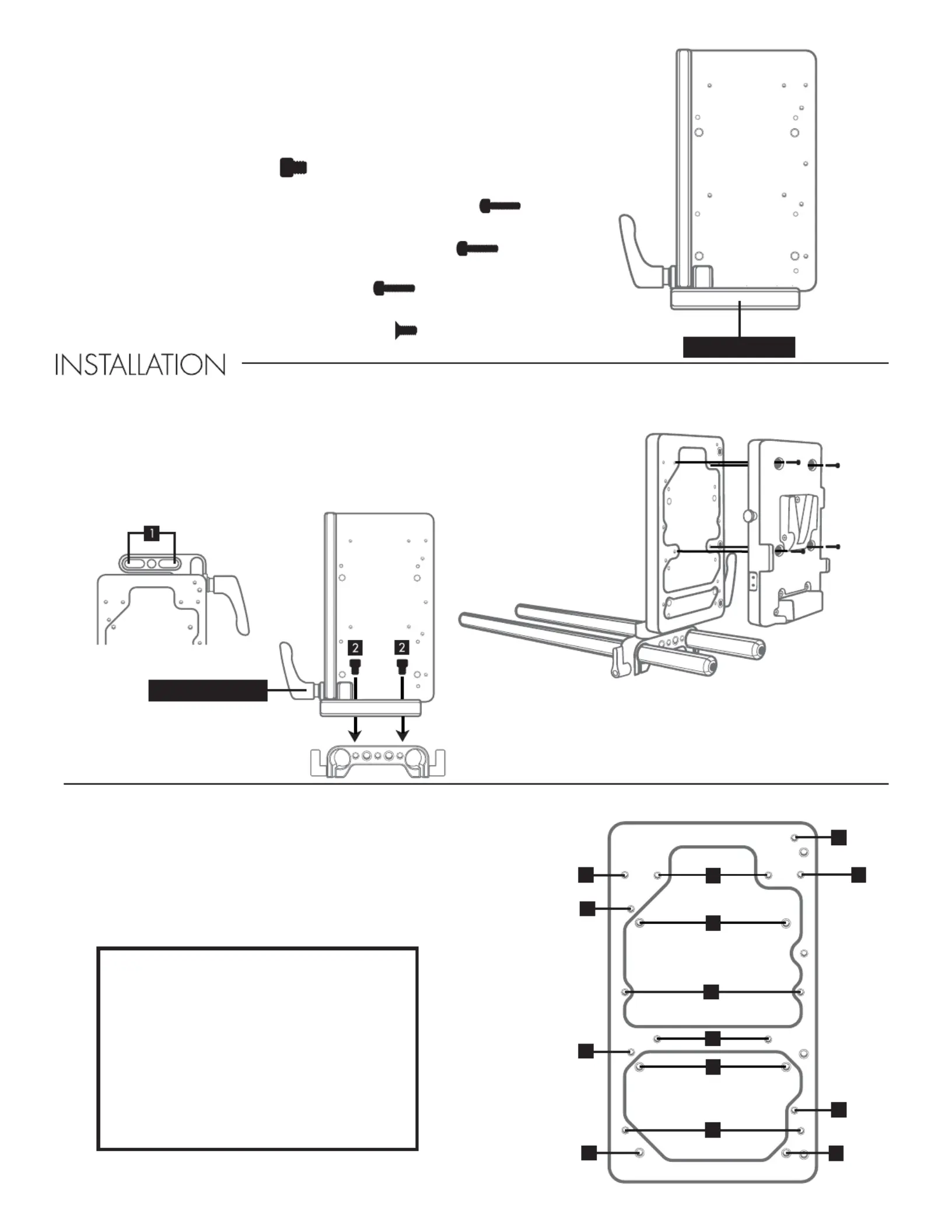

Included:

(2) 1/4-20x1/4 socket cap

(6) M3x14mm phillips pan head screw (Blueshape/RED)

(4) M3x12mm phillips pan head screw (Anton Bauer)

(4) M3x8mm phillips pan head (IDX/Swit)

(6) M3x8mm phillips ﬂat head (Swit/JetPack)

BATTERY SLIDE

1. Locate two spaced up to 36mm on1/4-20 HOLES

BATTERY SLIDE, ROD CLAMPand or

CHEESEPLATE (not included).

2. Select 1/4-20x1/4 SOCKET CAPS BATTERY and

SLIDE, tighten to or ROD CLAMP CHEESEPLATE with

allen wrench.

3. Attach BATTERY MOUNT PAN using corresponding

HEAD SCREWS (see below).HOLE CHART

A= Swit/IDX V-Mount/WC V-Mount

B= A/Bauer QRC/WC Gold Mount

C= RED/Blueshape

D= Swit/Jetpack

HOLE CHART

HOLE DIAGRAM

For attaching to battery mount ﬁnd appropriate

threaded holes by using the below. HOLE CHART

Insert and tighten into PHILLIPS HEAD SCREWS

corresponding hole as shown on .HOLE DIAGRAM

NOTE: To change BATTERY SLIDE position loosen

THUMB SCREW and slide into desired position.

THUMB SCREW

BATTERY SLIDE

Produkt Specifikationer

Mærke:	Wooden Camera
Kategori:	Ikke kategoriseret
Model:	156600
Bredde:	152.4 mm
Dybde:	114.3 mm
Højde:	45.7 mm
Vægt:	226.8 g
Produktfarve:	Sort
Antal produkter inkluderet:	1 stk
