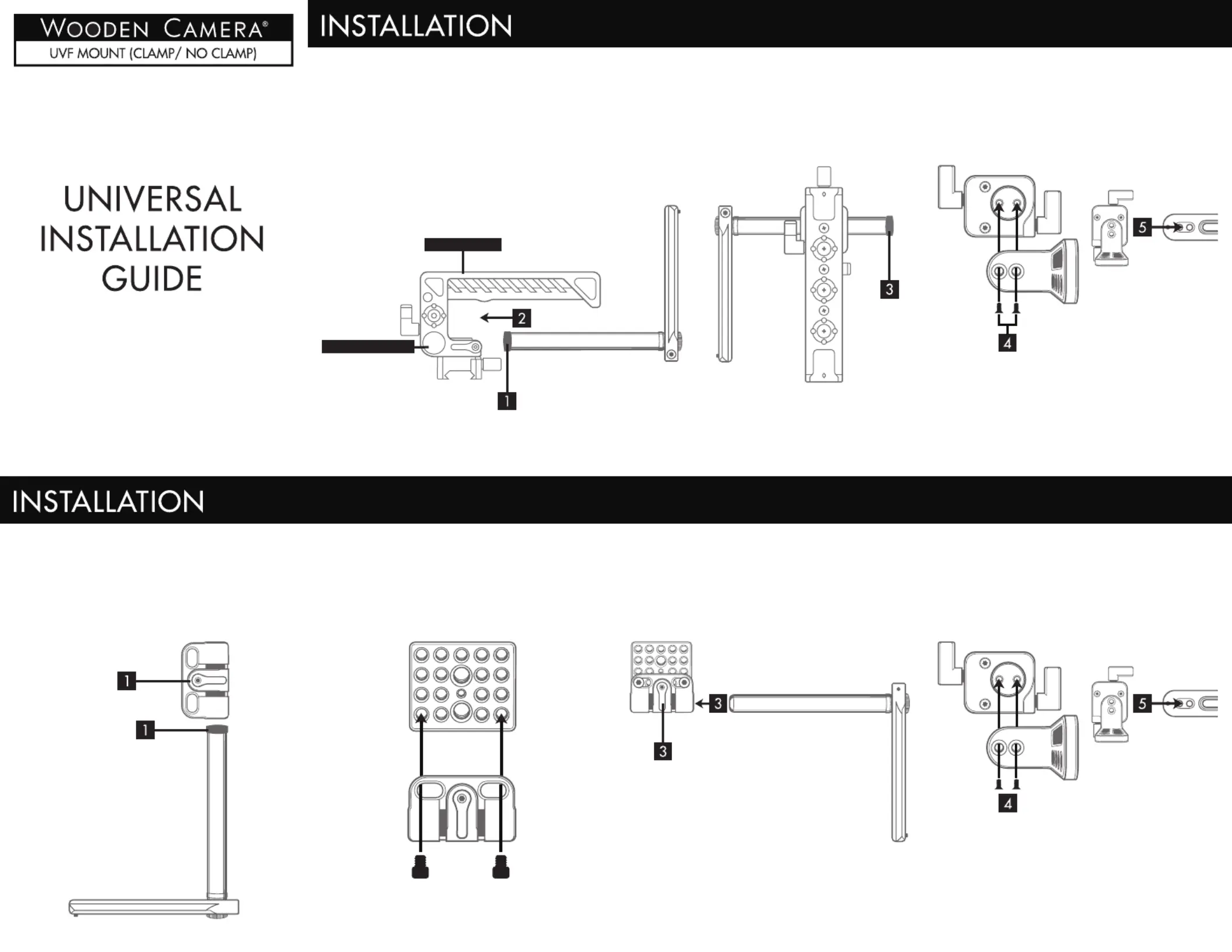

UVF MOUNT CLAMP

1. Select UVF Rail Kit, remove Rod End Cap

and Tube Clamp

2. Locate two 1/4-20 Holes spaced

between 25mm-36mm on Camera or

Top Plate, select 1/4-20x3/8 Socket

Caps, tighten screws to Tube Clamp

using allen wrench.

3. Slide UVF Rail Kit into Tube Clamp.

Tighten thumbscrew and re-install Rod

End Cap.

4. Select L-Bracket or EVF Adapter, install

two #6 Screws and tighten to Knuckle

using allen wrench. Slide Knuckle onto

NATO Rail.

UVF MOUNT NO CLAMP

1. Remove Rod End Cap

2. Select UVF Rail and locate 15mm

Opening on Top Handle or existing

15mm tube clamp

3. Slide UVF Rail into 15mm Opening,

tighten using handle or clamp

thumbscrew. Re-install Rod End Cap

4. Select L-Bracket or EVF Adapter, install

two #6 Screws and tighten to Knuckle

using allen wrench. Slide Knuckle onto

NATO Rail.

15mm OPENING

NATO HANDLE

Produkt Specifikationer

Mærke:	Wooden Camera
Kategori:	Ikke kategoriseret
Model:	180300
Bredde:	30.8 mm
Dybde:	145.3 mm
Højde:	158.8 mm
Vægt:	270 g
Produktfarve:	Sort
Tilslutningsgevind:	1/4-20 "
