Side 1/4

CEILING SPEAKER

取扱説明書

このたびは、ヤマハシーリングスピーカー S5 をお買い求めいただきまして、まこと

にありがとうございます。

S5 は、屋内におけるバリエーション豊かな音響設備を可能にした天井埋め込み型

スピーカーシステムです。

■取付場所

●取り付けの際は、取付面が重量に充分耐えられる強度がある

か、確認してください。強度が不十分な場合は、補強をして

から取り付けてください。

●取付箇所の強度不足や取付方法の不備による落下などの事故

に対する一切の責任は負いかねます。

■取付手順

1. 付属のテンプレート ( 型紙 ) を使い、天井に取り付け穴を開

けます。

2. 極性を確かめてスピーカーコードを、背面の端子に接続し

ます。極性は赤が ( ＋ )、黒が ( − ) です。複数個使用の場

合は、特に極性にご注意ください。極性が統一されてない

と本来の性能が確保できません。

注記：スピーカーシステムをアンプと接続または切り離し

をする際は、必ずアンプの電源を切ってください。電源を

入れたままで接続や切り離しをすると、スピーカーユニッ

トを損傷することがあります。

3. グリルをはずしスピーカーを天井穴にセットし、スピー

カー本体を天井に押し付けながら、バッフル面の 2 本のネ

ジを時計方向に回します。取付金具が天井板をはさみつけ

るまでしっかりとネジを回してください。

4. グリルをバッフルに合わせ、時計方向に止まる所まで回し

て取り付けます。

ご使用上の注意

スピーカーへの過大な入力は故障の原因になります。

特に次のような信号、ノイズに対しては十分にご注意ください。

• マイクロホン使用時のハウリング音

• 電子楽器や発振器の連続音

• 異常に歪んだ連続信号

• 電源投入状態での、ミキサー、パワーアンプ等の機器の接続、取り外しに

よるショック音

天井取付穴寸法 φ150

取付可能天井厚 5 mm ∼ 65 mm

ネジ

取付金具

ネジを回す

と取付金具

がとび出す

取付金具が降りて天井板を

はさみつける

時計方向

■仕様

再生周波数帯域 90 Hz ∼ 20 kHz

許容入力 15 W (NOISE：IEC268-5）

30 W (PROGRAM）

60 W (MAX）

公称インピーダンス 8Ω

能率 88 dB SPL（1 W, 1 m）

入力端子プッシュターミナル

スピーカーユニット JA0859（8 cm コーン形）

ハイインピーダンス対応

別売トランス（ST15）取付可能

エンクロージャータイプ：バスレフ型

内容積：1.1 ℓ

寸法最大外形寸法 φ

180

×122.5 mm

取付時露出部高 12.5 mm

取付時内部高 110 mm

取付穴寸法 φ150

取付可能天井厚 5 ∼ 65 mm

取付方法クランプ方式

重量 1.04 kg

仕上げスピーカー本体：ABS

ブラック

グリル枠：ABS

ホワイト塗装

（マンセル N9.5 近似色）

グリルネット：パンチングメタル

ホワイト塗装

（マンセル N9.5 近似色）

付属品取付穴用テンプレート

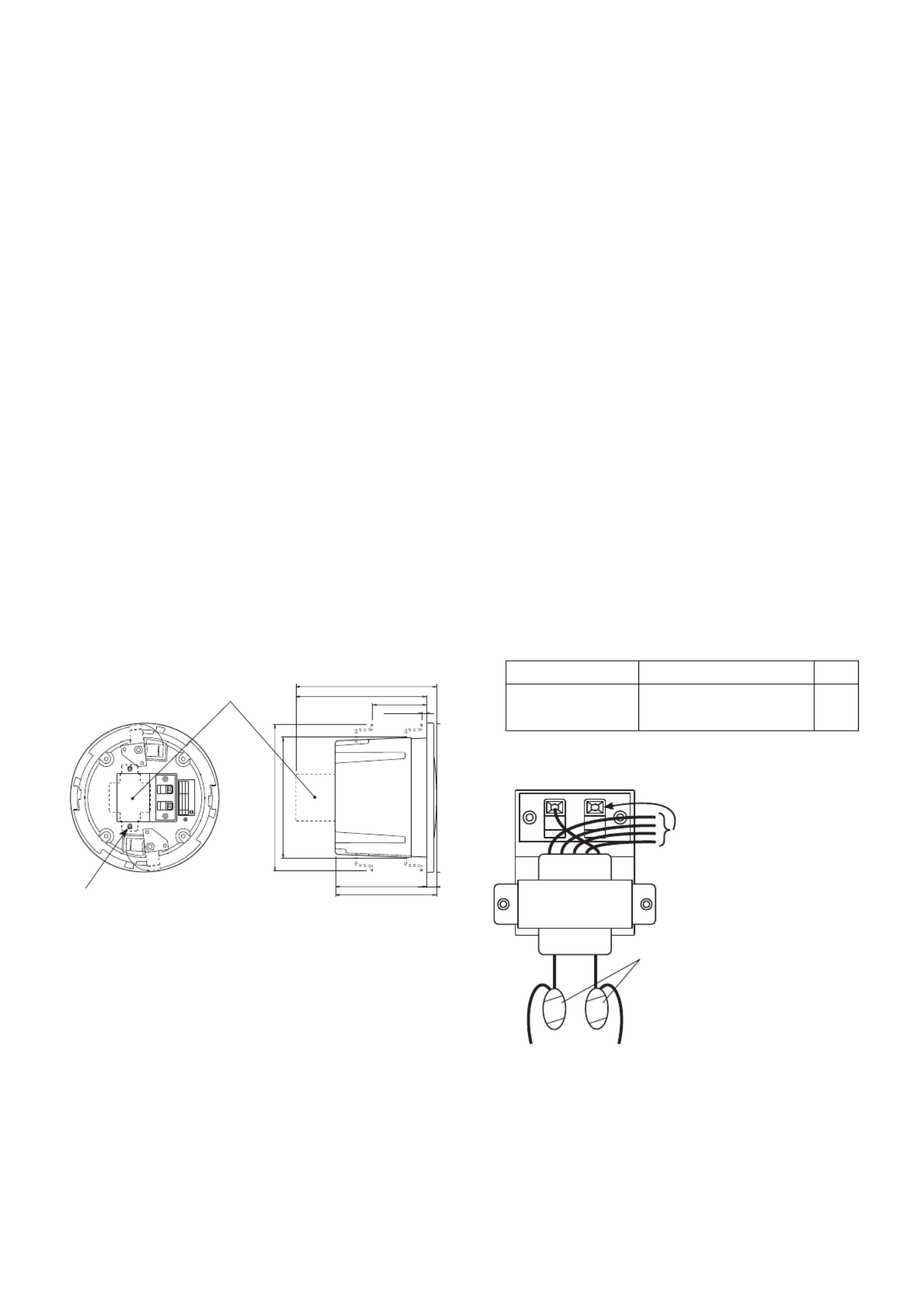

■寸法図

※ 仕様および外観は改良のため予告なく変更することがあります。

＜参考：別売トランス ST15 と組合せたとき＞

■仕様

定格入力 15 W/11.3 W/7.5 W/ 3.8 W

（100V）

インピーダンス 670Ω/890Ω/1330Ω/2670Ω

寸法最大外形寸法 φ180×170.5 mm

取付時内部高 158 mm

重量 1.5 kg

■接続方法

1. S5 の背面に ST15 をタッピングネジ 4×12 (2 本 ) で取り

付けます。このとき、トランス 2 次側がプッシュターミナ

ル側となる向きにしてください。

パワーアンプからの入力線 (100V ライン ) をトランス 1 次

側線材にカシメ等により確実に結線し、ビニールテープ等

で絶縁してください。トランス 1 次側線材は白が ( − )、黒

が ( ＋ )

です。

注記：家庭用 100V 電源には接続しないでください。

3. トランス 2 次側線材をプッシュターミナルに接続します。

トランス 2 次側線材は白をプッシュターミナル黒 ( − ) 端

子に接続してください。

トランス 2 次側線材 ( ＋ ) は希望の入力 ( 必要な音量 ) に対

応する線材色を下表より選択し、プッシュターミナル赤

（＋ ) 端子に接続してください。

使用しないリード線の芯線部は、ビニールテープ等で絶縁

してください。

組み合わせトランス：ST15（スピーカー：S5）

4. 配線をチェックしてください。

122.5

110

Min:5

Max:65

158

177

ø147

170.5

別売トランス ST15

別売トランス取付穴

単位：mm

2 次側配線青黄橙茶白

定格入力（W） 15 11.3 7.5 3.8 COM

インピーダンス（Ω） 670 890 1330 2670 ―

5 6 

黒 白

青黄橙茶白a

黒ޓa 赤a

（＋） 100Vライン（−）

希望の入力（必要な音量）

に対応する線材を選択

カシメ後、ビニールテープ等で絶縁

パワーアンプのハイインピーダンス

出力に接続
