Side 1/1
7
⑥
⑦
GB
CAUTION
Electrostatic discharge (ESD) can damage system components. If an ESD-controlled workstation is not available, wear an
antistatic wrist strap or touch an earthed surface before handling any PC components.
WARNING
Please be careful when unpacking and setting up this product as metal edges can cause injury if not handled with care.
FR
ATTENTION
Une décharge électrostatique (ESD) risque d’endommager les composants du système. Si vous ne disposez pas d’une station
de travail avec protection contre l’ESD, portez un bracelet antistatique ou touchez une surface reliée à la terre avant de
manipuler les composants de l’ordinateur.
AVERTISSEMENT
Faites attention lors du déballage et de l’installation de ce produit car il comporte des coins métalliques coupants qui risquent
de vous blesser s’ils ne sont pas manipulés avec soin.
D
Vorsicht:
Elektrostatische Entladungen (ESD – Electrostatic discharge) kann Systemkomponenten beschädigen. Sollte ein ESD
geschützter Arbeitsplatz nicht vorhanden sein, tragen Sie ein antistatisches Armband or berühren Sie eine geerdete
Oberfläche bevor Sie mit den Arbeiten am Computer beginnen.
Warnung
Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe Metallkanten könnten Verletzungen
hervorrufen wenn ohne die nötige Vorsicht vorgegangen wird.
ES
CUIDADO
Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema. Si no puede disponer de una estación de
trabajo libre de electrostática, use una muñequera antiestática o toque una superficie que haga tierra antes de manipular los
componentes del ordenador.
PELIGRO
Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los filos de metal pueden causarle cortes o heridas
si no son manipulados adecuadamente.
PT
CUIDADO
Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Caso não tenha uma bancada específica disponível,
utilize uma pulseira anti-estática ou toque uma superfície aterrada antes de manusear qualquer componente.
ATENÇÃO
Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades de metal podem machucar, caso o mesmo
não seja manuseado com cuidado.
JP
注意
静電気放電（ESD）は電子部品・機器に損傷を与えることがあります。本製品の取付け作業を行う前に、必ず静電気除
去作業を行ってください。静電気防止袋もしくは静電気防止用ストラップを着用して、取付け作業を行ってください。
警告
金属の角（エッジ）部分でケガをする恐れがありますので、本製品を開梱後、セットアップする際には、くれぐれも十
分ご注意ください。
CN
注 意
靜電放電(ESD)可能會損壞系統元件。請使用低ESD工作站。若無法取得此類工作站，請先穿戴防靜電脘帶或碰觸地表面
，再拿取任何電腦組件。
警 告
開箱及安裝中請小心取用，避免被金属邊緣割傷。

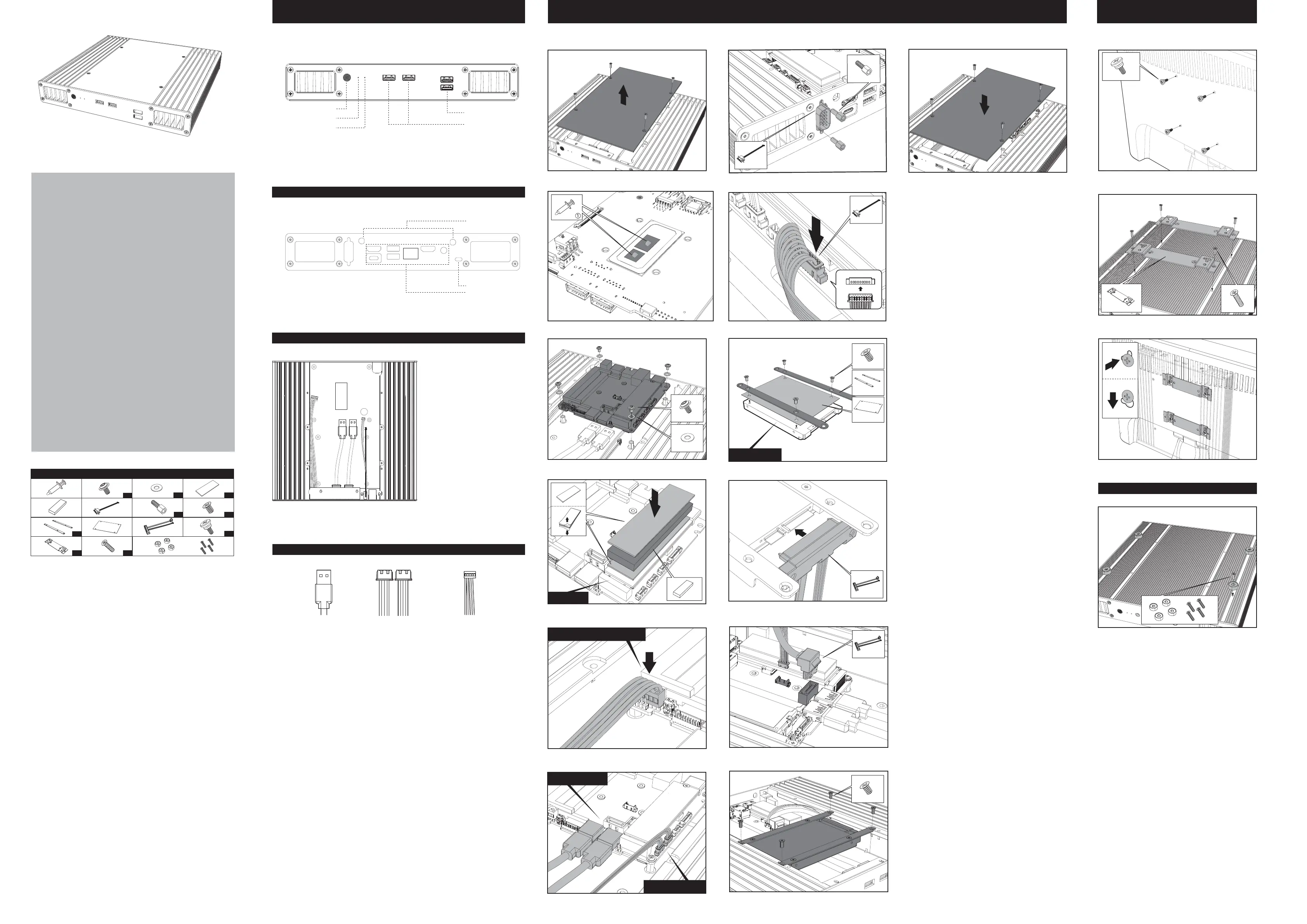

User manual
Product Code: A-NUC51-A1B / A-NUC51-M1B
Case feet installation
VESA mounting Instructions
Installation
1
2
3
2
1
3
5
⑧
⑪
11
12
13
⑫
󱤎 󱤏
⑭
⑮
⑬
②
③
Power and HDD led connectors
GB
① Thermal compound ② Screws for motherboard (M3) ③ Washer
④ Thermal gap filler (for M.2 SSD) ⑤ Thermal module (for M.2 SSD)
⑥ Serial cable ⑦ Serial cable screws ⑧ 2.5” HDD/SSD screws (M3) ⑨ 2.5” HDD/SSD mounting bracket
⑩ HDD protective film ⑪ Power/SATA cable ⑫ VESA mounting screws ⑬ VESA mount bracket
⑭ VESA mount bracket screws (6#-32) ⑮ Case feet kit
FR
① Composé thermique ② vis pour carte mère (M3) ③ Rondelle
④ Pâte thermique (pour M.2 SSD) ⑤ module thermique (pour M.2 SSD) ⑥ câble série ⑦ Vis pour câble série
⑧ Vis de disque dur / SSD 2,5” (M3) ⑨ Support de fixation de disque dur / SSD 2,5”
⑩ Film protecteur de disque dur ⑪ Câble d'alimentation/SATA ⑫ Vis de fixation VESA
⑬ Montage VESA ⑭ Vis pour Montage VESA (6#-32) ⑮ kit de pied de boîtier
D
① Wärmeleitpaste ② Schrauben für das Motherboard (M3) ③ scheiben
④ Thermaler Lückenfüller (für M.2 SSD) ⑤ Thermo-Modul (für M.2 SSD) ⑥ Serielles Kabel ⑦ Serielles Kabel Schrauben
⑧ 2.5” HDD/SSD Schrauben (M3) ⑨ 2,5” HDD/SSD-Befestigungsbügel ⑩ HDD-Schutzfilm
⑪ Netzkabel/SATA Kabel ⑫ VESA-Montageschrauben ⑬ VESA-Montagehalterung
⑭ VESA-Montagehalterung Schrauben (6#-32) ⑮ Gehäusefüße Zubehör
PT
① Pasta térmica ② parafusos para placa-mãe (M3)
③ Arruela ④ Película térmica (para M.2 SSD) ⑤ módulo térmico (para M.2 SSD) ⑥ cabo Serial ⑦ Parafusos para cabo Serial
⑧ Parafusos para HD e SSD (M3) ⑨ suporte de fixação para HD e SSD ⑩ película protetora para o HD
⑪ Cabo de energia/Cabo SATA ⑫ parafusos para instalação no suporte VESA ⑬ suporte de montagem VESA
⑭ Parafusos para suporte de montagem VESA (6#-32) ⑮ Kit de fixação do gabinete
ES
① Compuesto térmico ② tornillos para la placa base (M3) ③ Arandela
④ Relleno térmico (para M.2 SSD) ⑤ módulo térmico (para M.2 SSD) ⑥ Cable serie ⑦ tornillos para Cable serie
⑧ tornillos para HDD/SDD de 2,5” (M3) ⑨ Soporte de montaje para HDD/SDD de 2,5” ⑩ Película protectora para HDD
⑪ Cable de corriente/Cable SATA ⑫ Tornillos de montaje VESA ⑬ bracket de la montura VESA
⑭ tornillos para bracket de la montura VESA (6#-32) ⑮ kit de pies de la carcasa
JP
①熱伝導性コンパウンド②マザーボード用ねじ(M3)④ワッシャー⑤サーマルギャップフィラー(M.2SSD用)
⑥サーマルモジュール(M.2SSD用)⑦ シリアルケーブル ⑧ シリアルケーブル用ネジ ⑨2.5”HDD/SSD用ネジ(M3)
⑩2.5”HDD/SSD取付ブラケット⑪HDD保護フィルム⑫電源/SATAケーブ
⑬ VESA取付用ネジ⑭VESAマウントブラケット⑮VESAマウントブラケット用ネジ(6#-32)
CN
① 導熱膏 ② 主板螺絲 (M3) ③ 華司片 ④ 導熱填充膠塊 (M.2 SSD用) ⑤ 散熱模塊 (M.2 SSD 用)
⑥ 串行端口線材 ⑦ 串行端口線材螺絲 ⑧ 2.5" HDD/SDD 螺絲 (M3) ⑨ 2.5" HDD/SDD 安裝架
⑩ 硬盤保護膠片 ⑪ 電源/SATA線 ⑫ VESA安裝螺絲 ⑬ VESA 安裝支架 ⑭ VESA 安裝支架螺絲 (6#-32)
⑮ 機箱腳座組
Contents
②
⑦
x8
⑧
x2
①
󱤎 󱤏
⑥⑤
x2
③
x4
x4
④
⑩
⑨
x4
⑭
⑬
x2
⑪
⑫
⑮
x4
Internal cable connectors
GB
Connect the case internal cable connectors to the corresponding motherboard headers.
NOTE : If the connectors are not apparent on the board consult your motherboard manual. Connecting the
panel to the wrong headers may result in motherboard damage.
FR
Branchez les connecteurs de câble internes du boîtier aux embases de carte mère correspondantes.
REMARQUE : Si les connecteurs ne sont pas apparents sur la carte, consultez le manuel de votre carte mère.
Si vous connectez le panneau aux mauvaises embases cela risque d’endommager la carte mère.
D
Schließen Sie die Gehäuseinternen Kabel-Anschlüsse an die entsprechenden Motherboard-Anschlüße.
HINWEIS: Wenn die Anschlüsse auf dem Motherboard nicht ersichtlich sind, schauen Sie bitte in ihren
Motherboard-Handbuch nach. Ein Anschluss des Panels an die falschen Anschlüße kann dazu führen, dass das
Motherboard beschädigt wird.
PT
Conecte os cabos internos do gabinete, nas entradas correspondentes da placa-mãe.
NOTA : No caso das entradas não estarem marcadas na placa-mãe, consulte o manual da mesma. Conectar
os cabos numa entrada errada, pode danificar a placa-mãe.
ES
Conecte los conectores de los cables del interior de la carcasa en los correspondientes cabezales de la placa
base.
NOTA: Si los conectores no aparecen en la placa, consulte el manual de la placa base La conexión del panel en
los cabezales equivocados podría dañar la placa base.
JP
ご使用になるマザーボードのマニュアルを参照しケースの各コネクタケーブルを接続します。
注:間違ってマザーボードに接続するとマザーボードに損傷を与える恐れがあります。必ず、ご使用にな
るマザーボードのマニュアルをご確認ください。
CN
根据圖示說明,將机箱線材插在相對應的端子上。
注意: 如果在主板上沒看到相對應的端子,請參考主板之使用說明。如果線材接錯,有可能造成主板損坏。
USB 3.0 A male
connector
Power and HDD led
connectors
Internal layout
󱤨Aluminium heatsink for
heat transfer
󱤩M/B mounting standoffs
󱤪2.5” HDD / SSD mounting holes
󱤫Front panel PCB
󱤨
󱤩 󱤩
󱤩󱤩
󱤪 󱤪
󱤪 󱤪
󱤫
Rear panel layout
Front panel layout
Kensington lock hole
Rear I/O openning
Antenna fitting holes
USB 2.0 port
USB 3.0 port
Power Switch
Hard Drive LED
Power LED
USB 2.0
connector
6
USB 2.0 connector
USB 3.0 connector
4
④
M.2 SSD card
⑤
2.5” HDD / SSD
⑪
10
9
⑨
⑩
⑧
8
Serial connector
⑥
x2
①
5140227546 V1
2020/01
