Side 1/3

SERVICE MANUAL / # 3063X00020 / 07/2016

AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Austria

TEL: +43 1 866 54-0 / FAX: +43 1 866 54-1514 / service@akg.com / www.akg.com

1/3

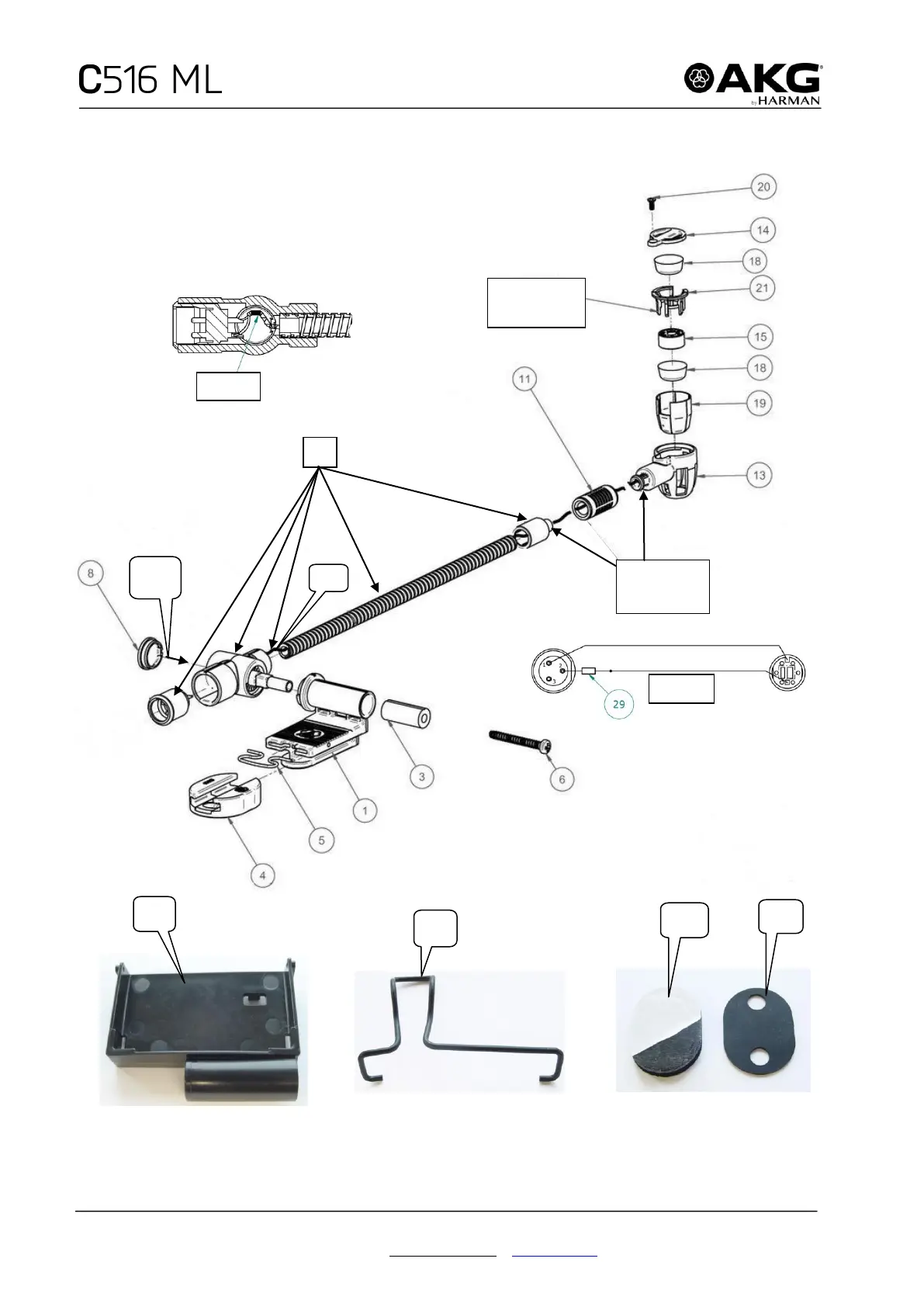

glued with /

verklebt mit

Loctite IS 424

glued with /

verklebt mit

Loctite IS 424

pieces

Wiring

26+29

SERVICE MANUAL / # 3063X00020 / 07/2016

AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Austria

TEL: +43 1 866 54-0 / FAX: +43 1 866 54-1514 / service@akg.com / www.akg.com

2/3

Parts list / Stückliste

Description

Item

Pos.

Part Nbr.

Bestellnr.

Quant.

Stück

Bezeichnung

Groundplate

3063Z2001

Grundplatte

Mainpart compl. w. cable

3064M9901

Haupteil komplett mit Kabel

Distance tube

3063Z2501

Distanzhülse

Holder H516

3063Z2101

Rastteil H516

Catch spring

3064Z2401

Rastfeder

Screw Ejot PT KB30x25

0099N3004

Schraube Ejot PT KB30x25

Cover

3064Z2702

Abdeckteil

Grommet

3064Z1701

Tülle

Microphone base part

3064Z2001

Mikrofonunterteil

Capsule cover

3064Z2101

Kapselabdeckung

Capsule

2575Z0008

MM Kapsel

Windscreen

3064Z3001

Windschutz

Grid

3064Z3301

Gitter

Screw M1,6x4 sw

0966D1600

Schraube M1,6x4 sw

Capsule holder

3064Z2901

Kapselhalter

A400 Adapter

3064Z3501

A400 Adapter

Adapterclip

3064Z3601

Adapterbügel

Cable, per meter

1801Z6101

245mm

Kabel per meter

Adhesive rubber plate

3063Z2201

Selbstklebende Unterlage

Rubber plate

3063Z2301

Befestigungsunterlage

Resistor 330 Ohm

0003E3300

Widerstand 330 Ohm

Windscreen W44

2344Z0101

Windschutz W44

Carrying bag

1605P0014

Zip-Etui mittel

Cable 1,5m, w. MiniXLR

2517K0018

Kabel 1,5m, mit Mini XLR

Self cutting screw

7972D2901

Senkblechschraube 2,9x13 sw

Washer

0125D0323

Scheibe

Nut

0562D3000

Vierkantmutter

Screw M3x30 sw

0963D3010

Senkschraube M3x30 sw

Elastic putty, per meter

9000U6083

16cm

Montagekit, per meter

Important repair hints

Please NEVER solder directly at the capsule without

using some kind of heat-sink such as metal brackets

or a suitable pair of pliers. Avoid excessive solder

temperatures and solder times exceeding 2

seconds!

Where the cable enters the microphone arm it is

secured with special adhesive. This is important to

achieve the necessary tension relief. When

disassembling the microphone it might be necessary

to carefully remove residues of the cable or cable

coating with a little screwdriver. Careful removal of

the cable residue with a drill might also lead to the

expected result. After reinstalling the new cable

please secure it again using Loctite IS 424 adhesive

or any other equivalent cement.

Wichtige Reparaturhinweise

Löten Sie bitte NIEMALS direkt an der Kapsel, ohne

vorher für ausreichende Wärmeableitung gesorgt zu

haben. Eine entsprechend geformte Metallklammer

oder eine geeignete Zange kann dazu dienen. Die

Lötdauer sollte keinesfalls länger als 2 Sekunden

sein.

An der Eintrittstelle des Kabels in den Mikrofonarm

ist es durch einen Spezialkleber zugentlastet. Zum

Kabeltausch kann es notwendig sein, Reste des

Kabels bzw. des Kabelmantels mittels eines kleinen

Schraubenziehers zu entfernen. Auch vorsichtiges

Ausbohren wird zum gewünschtem Erfolg führen.

Beim Montieren des neuen Kabels, bitte unbedingt

auf richtige Klebung achten. Als Sicherungskleber

eignet sich IS 424 von Loctite oder ein

vergleichbares Produkt.

Produkt Specifikationer

Mærke:	AKG
Kategori:	Mikrofon
Model:	C516 ML
Type:	Studiemikrofon
Produktfarve:	Sort
Forbindelsesteknologi:	Ledningsført
Enhedsgrænseflade:	XLR-3
Mikrofonindgangsimpedans:	2000 ohm (Ω)
Mikrofon frekvens:	60 - 20000 Hz
Mikrofonretningstype:	Kardioid
Mikrofon vægt:	64 g
XLR udgående:	Ja
Mikrofon dimensioner (DxH):	47 x 235 mm
Line-out, signal-til-støjforhold (SNR):	63 dB
