Side 1/3

SERVICE MANUAL / # 3065X00XXX / 07/2016

AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Austria

TEL: +43 1 866 54-0 / FAX: +43 1 866 54-1514 / service@akg.com / www.akg.com

1/3

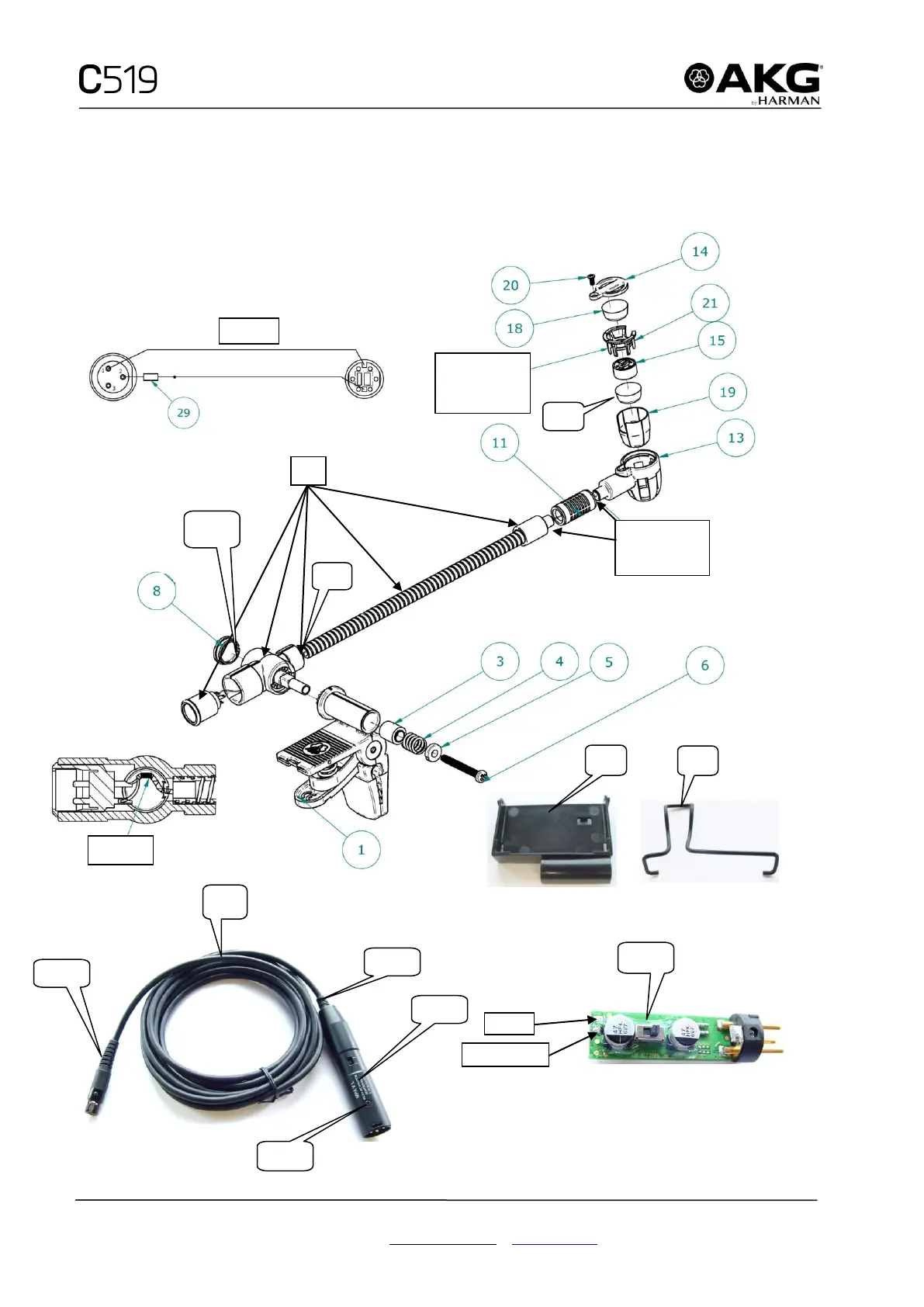

C 519M 3065X00010

C 519ML 3065X00020

glued with /

verklebt mit

Loctite IS 424

glued with /

verklebt mit

Loctite IS 424

2 pieces

Wiring

26+29

white/screen

red

23.1

23.2

23.5

23.3

23.4

SERVICE MANUAL / # 3065X00XXX / 07/2016

AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Austria

TEL: +43 1 866 54-0 / FAX: +43 1 866 54-1514 / service@akg.com / www.akg.com

2/3

Parts list / Stückliste

Important repair hints

Please NEVER solder directly at the capsule without using some kind of heat-sink such as metal brackets or a

suitable pair of pliers. Avoid excessive solder temperatures and solder times exceeding 2 seconds! Inside the

housing 2 the cable is secured with special adhesive. When dis-assembling the microphone it might be necessary

to cut off the cable where it enters the holder and remove the rest of the cable or cable coating with a little

screwdriver. Careful removal of the cable residue with a drill might also lead to the expected result. After

reinstalling the new cable please secure it to part 2 or 7 using Loctite IS 424 adhesive or any other equivalent

cement.

Wichtige Reparaturhinweise

Löten Sie bitte NIEMALS direkt an der Kapsel, ohne für ausreichende Wärmeableitung gesorgt zu haben. Eine

passend geformte Metallklammer oder eine geeignete Zange kann dazu dienen. Die Lötdauer sollte keinesfalls

länger als 2 Sekunden sein! Innerhalb des Gehäuses 2 ist das Kabel durch einen Spezialkleber zugentlastet. Zum

Kabeltausch kann es notwendig sei, das Kabel an der Eintrittstelle abzuschneiden und Reste von Kabel bzw.

Kabelmantel mittels eines kleinen Schraubenziehers zu entfernen. Auch vorsichtiges Ausbohren wird zum

gewünschtem Erfolg führen. Beim Montieren des Kabels, bitte unbedingt auf richtige Klebung achten. Als

Sicherungskleber eignet sich die Type IS 424 von Loctite oder ein vergleichbares Produkt.

Description

Pos.

Part Nbr.

Bestellnr.

C519

Bezeichnung

Clamp compl.

3065M0701

Klammer kompl.

Mainpart compl. w. cable

3064M9905

Haupteil kompl. mit Kabel

Catch plate

3064Z2501

Mitnehmerscheibe

Spring

9999N0535

Druckferder

Washer

3064Z2601

Unterlegscheibe

Screw

0099N3004

Ejot PT KB30x25 Schraube

Cover

3064Z2703

Abdeckteil

Grommet

3064Z1701

Tülle

Microphone base part

3064Z2001

Mikrofonunterteil

Capsule cover

3064Z2101

Kapselabdeckung

Capsule

2575Z0008

MM Kapsel

Windscreen

3064Z3001

Windschutz

Grid

3064Z3301

Gitter

Screw

0966D1600

Schraube M1.6x4

Capsule holder

3064Z2901

Kapselhalter

Cable 3m, with

Phantomadapter

3170Z0001

Kabel 3m, mit Phantomsp.

Board complete

23.1

3063M0101

Print, komplett

Screw

23.2

0966D2500

Schraube

Housing

23.3

3063Z1001

Gehäuse

Cable with Mini-XLR

23.4

0110E0293

Kabel mit Mini-XLR

Cable grommet

23.5

3063Z1101

Kabel Tülle

A400 Adapter

3064Z3501

A400 Adapter

Adapterclip

3064Z3601

Adapterbügel

Cable, per meter

1801Z6101

225

Kabel, per meter

Resistor 330 Ohm

0003E3300

Widerstand 330 Ohm

Cable, 1,5m w. Mini-XLR

2517K0018

Kabel, 1,5m mit Mini-XLR

Carrying bag

1605P0014

Zip-Etui mittel

Windscreen W44

2344Z0101

Windschutz W44

Produkt Specifikationer

Mærke:	AKG
Kategori:	Mikrofon
Model:	C519 ML
Type:	Clip-on mikrofon
Bredde:	47 mm
Højde:	213 mm
Produktfarve:	Sort
Husmateriale:	Metal
Forbindelsesteknologi:	Ledningsført
Kabellængde:	1.5 m
Enhedsgrænseflade:	mini XLR (3-pin)
Indgangsspænding:	9 - 52 V
Mikrofonindgangsimpedans:	200 ohm (Ω)
Mikrofon frekvens:	60 - 20000 Hz
Mikrofonretningstype:	Kardioid
Mikrofon vægt:	195 g
Følsomhed (1 kHz):	5
Antal produkter inkluderet:	1 stk
Signal/støjforhold:	63 dB
Svingspole type:	Kondensator
XLR udgående:	1
Forrude inkluderet:	Ja
Tilsvarende støjniveau:	31 dB
Anbefalet belastningsimpedans:	2000 ohm (Ω)
